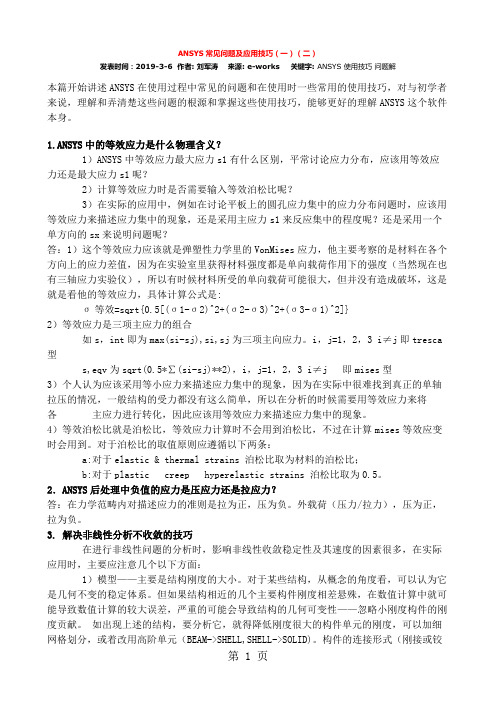

ANSYS常见问题及应用技巧（一）（二）发表时间：2019-3-6 作者: 刘军涛来源: e-works关键字: ANSYS使用技巧问题解本篇开始讲述ANSYS在使用过程中常见的问题和在使用时一些常用的使用技巧，对与初学者来说，理解和弄清楚这些问题的根源和掌握这些使用技巧，能够更好的理解ANSYS这个软件本身。

1.ANSYS中的等效应力是什么物理含义？1）ANSYS中等效应力最大应力s1有什么区别，平常讨论应力分布，应该用等效应力还是最大应力s1呢？2）计算等效应力时是否需要输入等效泊松比呢？3）在实际的应用中，例如在讨论平板上的圆孔应力集中的应力分布问题时，应该用等效应力来描述应力集中的现象，还是采用主应力s1来反应集中的程度呢？还是采用一个单方向的sx来说明问题呢？答：1）这个等效应力应该就是弹塑性力学里的VonMises应力，他主要考察的是材料在各个方向上的应力差值，因为在实验室里获得材料强度都是单向载荷作用下的强度（当然现在也有三轴应力实验仪），所以有时候材料所受的单向载荷可能很大，但并没有造成破坏，这是就是看他的等效应力，具体计算公式是:σ等效=sqrt{0.5[(σ1-σ2)^2+(σ2-σ3)^2+(σ3-σ1)^2]}2）等效应力是三项主应力的组合如s，int即为max(si-sj),si,sj为三项主向应力。

i，j=1，2，3 i≠j即tresca 型s,eqv为sqrt(0.5*∑(si-sj)**2)，i，j=1，2，3 i≠j即mises型3）个人认为应该采用等小应力来描述应力集中的现象，因为在实际中很难找到真正的单轴拉压的情况，一般结构的受力都没有这么简单，所以在分析的时候需要用等效应力来将各主应力进行转化，因此应该用等效应力来描述应力集中的现象。

4）等效泊松比就是泊松比，等效应力计算时不会用到泊松比，不过在计算mises等效应变时会用到。

对于泊松比的取值原则应遵循以下两条：a:对于elastic & thermal strains 泊松比取为材料的泊松比；b:对于plastic creep hyperelastic strains 泊松比取为0.5。

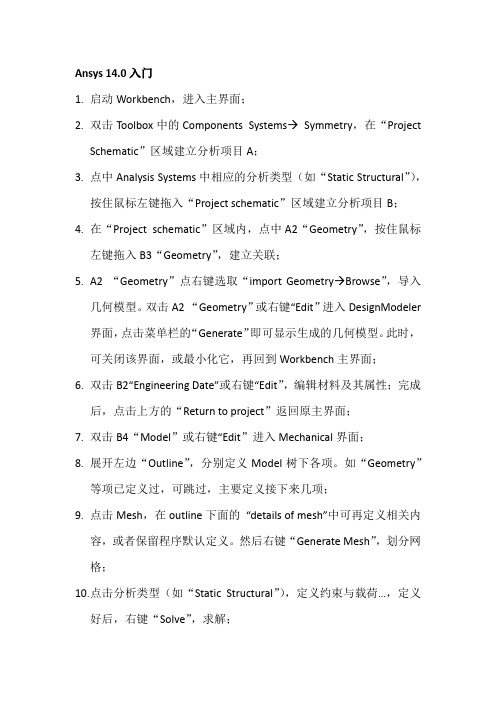

Ansys 14.0入门1.启动Workbench，进入主界面；2.双击Toolbox中的Components Systems→Symmetry，在“ProjectSchematic”区域建立分析项目A；3.点中Analysis Systems中相应的分析类型（如“Static Structural”），按住鼠标左键拖入“Project schematic”区域建立分析项目B；4.在“Project schematic”区域内，点中A2“Geometry”，按住鼠标左键拖入B3“Geometry”，建立关联；5.A2 “Geometry”点右键选取“import Geometry→Browse”，导入几何模型。

双击A2 “Geometry”或右键“Edit”进入DesignModeler 界面，点击菜单栏的“Generate”即可显示生成的几何模型。

此时，可关闭该界面，或最小化它，再回到Workbench主界面；6.双击B2“Engineering Date”或右键“Edit”，编辑材料及其属性；完成后，点击上方的“Return to project”返回原主界面；7.双击B4“Model”或右键“Edit”进入Mechanical界面；8.展开左边“Outline”，分别定义Model树下各项。

如“Geometry”等项已定义过，可跳过，主要定义接下来几项；9.点击Mesh，在outline下面的“details of mesh”中可再定义相关内容，或者保留程序默认定义。

然后右键“Generate Mesh”，划分网格；10.点击分析类型（如“Static Structural”），定义约束与载荷…，定义好后，右键“Solve”，求解；11.点击“Solution”，工具栏上选取要分析评估的项目（可多选），选好后，右键“Evaluate All Results”，求解。

完成后，点击“Solution”下各评估项目即可看到处理结果；12.关闭Mechanical界面，回到Workbench主界面，可以看到项目管理区中，各分析项目均已完成，保存，退出。
