08河北安装定额给排水、采暖定额说明及计算规则(2011-10-25 14:39:40)转载▼标签：教育第三部分各章节定额说明及工程量计算规则一、第八册“给排水、采暖、燃气工程”（以下简称本定额）适用于新建、扩建项目中的生活用给水、排水、燃气、采暖热源管道以及附件配件安装，小型容器制作安装。
二、本定额主要依据的标准规范有：1、《建筑给排水及采暖施工质量验收规范》GB50242-20022、《室外给水设计规范》GB50013-20063、《建筑给排水设计规范》GB50015-20034、《建筑采暖卫生与煤气工程质量检验评定标准》GBJ302-885、《城镇燃气输配工程施工及验收规范》CCJ33-20056、《全国统一安装工程预算定额》GYD-208-20007、《全国统一安装工程预算定额河北省综合基价》（2003年）8、《全国统一安装劳动定额》（1988年）9、《全国统一安装工程基础定额》（2006年）10、《城镇燃气设计规范》GB20028-200611、全国通用给水排水标准图集12、（河北）05系列建筑标准设计图集05J113、《低温热水地板辐射采暖工程技术规程》DB13/T(J)28-2000三、以下内容执行其他册相应定额：1、工业管道、生产生活共用的管道、锅炉房和泵类配管以及高层建筑物内加压泵间的管道执行第六册“工业管道工程”相应项目。
2、刷油、防腐蚀、绝热工程执行第十一册“刷油、防腐蚀、绝热工程”相应项目。
四、有关说明设置于管道间、管廊内的管道、阀件（阀门、过滤器、伸缩节、水表、热量表）、法兰、支架安装、人工乘以系数1.3。
（I）-------第一章管道安装说明一、本章适用于室内外生活用给水、排水、采暖热源管道、法兰、套管、伸缩器等的安装。
二、管道安装界限划分：1、给水管道：室内外界限以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界。
2、排水管道：室内外界线以出户第一个排水检查井为界。
项目给排水及采暖监理实施细则年月日一、编制依据、监理目标、监理工作范围(一)监理实施细则编制依据1、本工程设计图纸及文件、本工程监理合同、施工合同、监理规划、施工组织设计和施工方案。
2、《建筑工程施工质量验收统一标准》GB 50300-20163、《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)4、《供热计量技术规程》JGJ173-2009(二)监理目标符合设计要求，实现设计图纸中要求的各项功能；符合国家验收规范及地方标准；达到本工程施工合同的质量、进度、投资的要求。
(三)监理工作范围生活给水、热水、低温地板采暖、生活污水、室内雨水、消火栓、水喷洒、通风防排烟、室外给水、室外雨水、室外污水等系统管道施工及设备安装的工程质量、进度、投资控制。
二、施工准备阶段的质量控制(一)审查、熟悉施工图纸，发现问题及时提出并与施工单位及建设单位单位做好沟通。
(二)做好施工单位的资质、质量管理、技术管理、质量保证体系的审查，检查各项制度是否健全且措施是否可行。
特殊工种必须持证上岗。
(三)安装各专业工程的施工必须由具有相应专业施工资质等级的施工单位承担。
(四)各专业施工单位开工前必须编制好施工组织设计或施工方案，在自审手续齐全合格的基础上，报监理工程师审查，施工组织设计和施工方案，经监理工程师审查合格由总监理工程师审批后方可施工。
(五)严把进场材料报验、施工质量控制关，不合格材料不准进场使用；从每一道工序入手，做到上道工序不合格，不得进入下一道工序施工。
(六)土建结构施工期间，要特别注意水暖专业、土建专业的配合，必须严格按照图纸要求，对工程的每一分项工程进行全面的预留、预埋工作。
为确保留洞尺寸的准确、无漏洞，在砼浇筑前做好施工预检，由监理审批后方可进行下一道工序。
(七)设备和主要材料，应建设单位要求，必须有四方签认的《工程物资选样送审表》。
监理工程师要认真审核所报物资供应厂家的生产资质、质量证明资料，企业信誉等，对主要物资品种进行选样封存以备核查，必要时协同建设单位对生产厂家进行必要的考察。

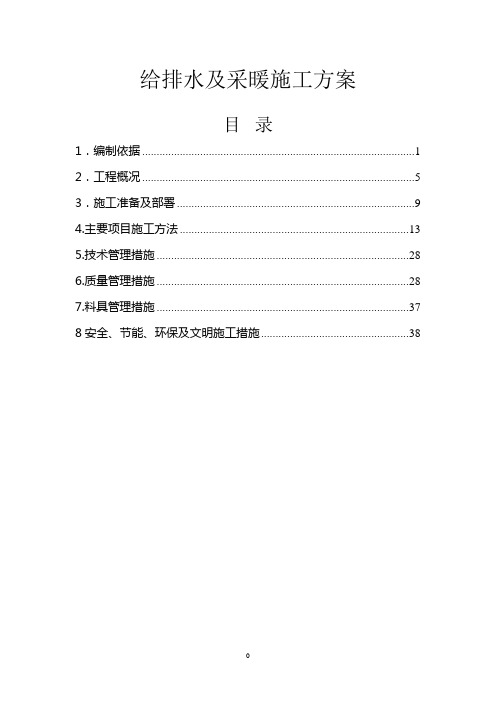

给排水及采暖施工方案目录1．编制依据 (1)2．工程概况 (5)3．施工准备及部署 (9)4.主要项目施工方法 (13)5.技术管理措施 (28)6.质量管理措施 (28)7.料具管理措施 (37)8安全、节能、环保及文明施工措施 (38)1．编制依据1.1《大厦施工组织设计》。
1.2工程现场实际情况。
1.3施工图纸。
1.4主要图集、规范、规程、标准及上级部门对本专的有关规定：1.5主要法规主要法律法规表表1.5-11.6主要规程、规范给排水及暖通工程主要规程、规范表表1.6-12．工程概况给水分二个区1.2中水系统不分区，由设在地下一层中水泵房内的无负压设备保证；地下一层至地上三层支管阀门前安装比例式减压阀。
1.3消火栓系统消火栓采用临时高压系统，由设在室外地下一层的消防水池、地下一层水泵房的消火栓泵、屋顶高位水箱、及增压稳压设备等联合供给，消火栓管网水平和竖向成环，并在室外设两套水泵接合器。
1.4喷淋系统喷淋系统采用临时高压系统，系统平时管网中的压力由本楼屋顶高位水箱引专用管至报警阀前，每个防火分区均设水流指示器和信号阀；报警阀前的控制采用安全信号阀，厨房喷头采用快速反应喷头，喷头额定动作温度93℃，车库采用易熔合金快速响应喷头；地下三层采用普通直立型喷头，其余采用普通吊顶型喷头，额定动作温度68℃，喷头距顶板距离75㎜－150㎜；地下三层地下二层采用预作用自动喷水灭火系统，地下一层及地上部分采用湿式自动灭火系统，每个报警阀控制喷头数量不超过800个；系统在室外设三套地下式消防水泵接合器。
1.5排水系统地下三层废水经潜污泵提升后，排至室外污水管道，地下一层污废水排入地下二层污水处理间内的隔油箱里，经隔油处理后排至室外污水管网；首层单独排出；二层至顶层单独排出。
雨水为内排雨水由首层排至室外散水。
1.6热水系统仅在地下一层职工餐厅设集中热水供应系统，热源采用燃气热水器。
1.7采暖系统a采暖系统为集中采暖系统，地下一层设热交换站，采暖热源为市政125／70℃的高温热水，采暖热媒为85／60℃低温热水，采暖系统定压装置设在热交换站。

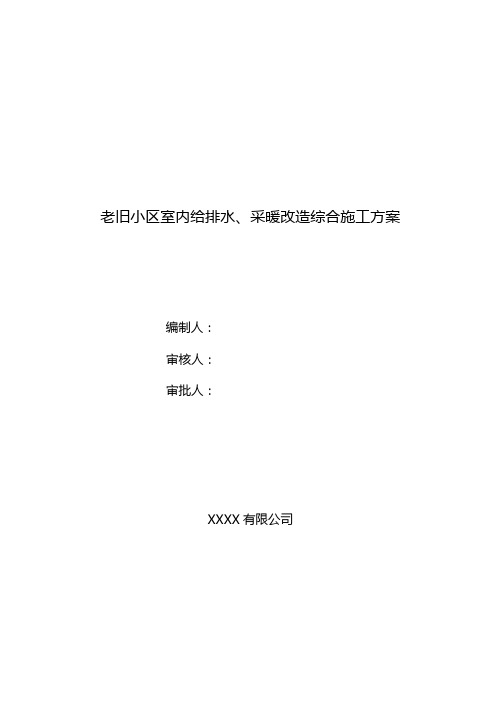

老旧小区室内给排水、采暖改造综合施工方案编制人：审核人：审批人：XXXX有限公司目录一．编制依据 (1)二．工程概况 (1)三、施工准备 (2)四、现场施工管理组织架构 (2)五、主要施机械使用计划 (3)六、劳动力、材料配备计划 (4)七、施工工序流程 (4)八、施工技术措施 (4)1.施工布置情况 (4)2. 管道敷设 (5)2.管道冲洗、试压 (6)4.生活给水系统管道的清洗和消毒 (6)5.卫生器具安装的技术措施 (6)6.阀门、水表安装的技术措施 (6)7.室内采暖改造施工技术措施 (7)8.地面施工技术措施 (7)九、施工进度计划与配合 (9)十、主要材料、半成品进场计划及产品保护措施 (9)1.包装阶段材料与成品的保护 (9)2.运输过程中的材料与成品保护 (9)3.施工阶段材料与成品保护 (10)4.交工前的产品保护 (10)十一、安全保证措施及文明施工 (10)1．安全保证措施 (10)2．文明施工措施 (11)一．编制依据（1）《建筑工程质量验收统一标准》（GB50300-2001）；（2）《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2002）；（3）《排水用U-PVC管及管件》（GB/T12722-2008）；（4）《建筑排水用柔性接口承插式铸铁管及管件》（CJ/T 178-2003）；（5《给水排水管道工程施工及验收规范》GB50268-2008；（6《生活饮用水卫生工程》（TJ20-76）；（7）《建筑装饰装修工程质量验收规范》（GB50210-2001）二．工程概况本次改造内容包括：a、户内给水立管及给水表前给水支管更换；b、户内排污水立管及排污水支管更换；c、一层埋地给水干管更换；d、一层埋地排污水管道更换；e、给水立管及给水支管上阀门的重新更换。
三、施工准备做好施工准备是保证工程质量、工期及进行安全生产的重要前提，结合本工程的特点，做好如下的工作：1、做入户调查：每户做调查了解装修状况，多方听取居民意见，获取居民信息与居民建立信任关系。
建筑给排水及采暖工程质量验收规范1总则1.0.1为了加强建筑工程质量管理，统一建筑给水、排水及采暖工程施工质量的验收，保证工程质量，制定本规范。
1.0.2本规范适用于建筑给水、排水及采暖工程施工质量的验收。
1.0.3建筑给水、排水及采暖工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。
1.0.4本规范应与国家标准《建筑工程施工质量验收统一标准》GB50300配套使用。
1.0.5建筑给水、排水及采暖工程施工质量的验收除应执行本规范外，尚应符合国家现行有关标准、规范的规定。
2术语2.0.1给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
2.0.2排水系统通过管道及辅助设备，把屋面雨水及生活和生产过程所产生的污水、废水及时排放出去的网络。
2.0.3热水供应系统为了满足人们生活和生产过程中对水温的某些特定要求而由管道及辅助设备组成的输送热水的网络。
2.0.4卫生器具用来满足人们日常生活中各种卫生要求，收集和排放生活及生产中的污水、废水的设备。
2.0.5给水配件在给水和热水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
2.0.6建筑中的水系统以建筑物的冷却水、沐浴排水、盥洗排水、洗衣排水等为水源，经过物理、化学方法的工艺处理，用于厕所冲洗便器、绿化、洗车、道路浇洒、空调冷却及水景等的供水系统为建筑中水系统。
2.0.7辅助设备建筑给水、排水及采暖系统中，为满足用户的各种使用功能和提高运行质量而设置的种种设备。
2.0.8试验压力管道、容器或设备进行耐压强度和气密性试验规定所要达到的压力。
2.0.9额定工作压力指锅炉及压力容器出厂时所标定的最高允许工作压力。
2.0.10管道配件管道与管道或管道与设备连接用的各种零=棱的统称。
2.0.11固定支架限制管道在支撑点处发生径向和轴向位移的管道支架。
第一章管道施工图识读1. 设计规范要求，暖气支管不得小于 DN20。
2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。
一般吊顶里的管道均需保温。
给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。
排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。
管井里除消防、喷洒管道管道外均做保温。
3. 镀锌钢管连接方式：≤DN100 丝接，>DN100 可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。
4. 管道外皮距墙距离为 25-50mm。
5. 采暖干管接立管时，当立管直线管段<15m 时，采用 2 个 90。
弯头，当直线管段>15m 时采用 3 个 90。
弯头。
6. 施工时，排水管宁高勿低，地漏宁低勿高。
7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。
8. 暖气片中应与窗同轴。
9. 闸阀：开关作用，阻力系数 0.5；截止阀：调节开关作用，阻力系数 19。
10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。
11. 集气罐：干管末端，其管径为末端管道直径的 4-6 倍。
膨胀水箱：稳压、排气、容纳膨胀水、信号作用。
气压罐：稳压、排气。
膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。
集气罐安装位置：管道接口距集气罐上端 2/3，距下端 1/3。
12. 按照标准图集，掌握热媒入口情况。
14. （1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。
（2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。
一般管道穿外墙的管道加防水套管。
穿水池的管道采用柔性防水套管。
若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管。
第1篇一、工程概况本工程位于XX市XX区，总建筑面积约为XX万平方米，包括住宅楼、商业楼、办公楼等。
给排水及采暖系统是本工程的重要组成部分，为确保工程质量，特制定本施工方案。
二、施工依据1. 国家及地方相关法律法规、规范和标准。
2. 本工程的设计图纸及施工图。
3. 施工合同及工程招标文件。
三、施工原则1. 安全第一，预防为主。
2. 质量为本，追求卓越。
3. 科学管理，文明施工。
四、施工组织1. 施工队伍：由具备相关资质的施工单位负责施工，施工人员应具备相应的专业技能和操作资格。
2. 施工进度：根据施工图纸及合同要求，制定合理的施工进度计划，确保工程按期完成。
3. 施工现场管理：设立施工现场管理机构，负责现场的安全、质量、进度、材料、设备等管理工作。
五、给排水施工方案1. 施工准备（1）熟悉设计图纸，了解给排水系统的组成、功能及要求。
（2）准备施工所需材料、设备、工具等。
（3）编制施工方案，明确施工工艺、质量要求、安全措施等。
2. 施工工艺（1）管道安装：按照设计要求，采用合适的方式安装给排水管道，确保管道的平整、牢固、严密。
（2）阀门安装：选择合适的阀门，按照规范要求进行安装，确保阀门的启闭灵活、严密。
（3）器具安装：根据设计要求，安装各类给排水器具，如水龙头、马桶、洗衣机等，确保安装位置准确、牢固。
（4）管道试压：安装完成后，对给排水管道进行试压，确保管道无渗漏。
（5）系统冲洗：试压合格后，对给排水系统进行冲洗，清除管道内的杂质和污物。
3. 质量控制（1）材料检验：对进场材料进行严格检验，确保材料质量符合要求。
（2）施工过程检验：对施工过程进行监督检查，确保施工质量。
（3）隐蔽工程验收：对隐蔽工程进行验收，确保工程质量。
4. 安全措施（1）施工人员应穿戴好个人防护用品。
（2）高空作业应系好安全带，确保安全。
（3）施工现场应设置安全警示标志。
六、采暖施工方案1. 施工准备（1）熟悉设计图纸，了解采暖系统的组成、功能及要求。
