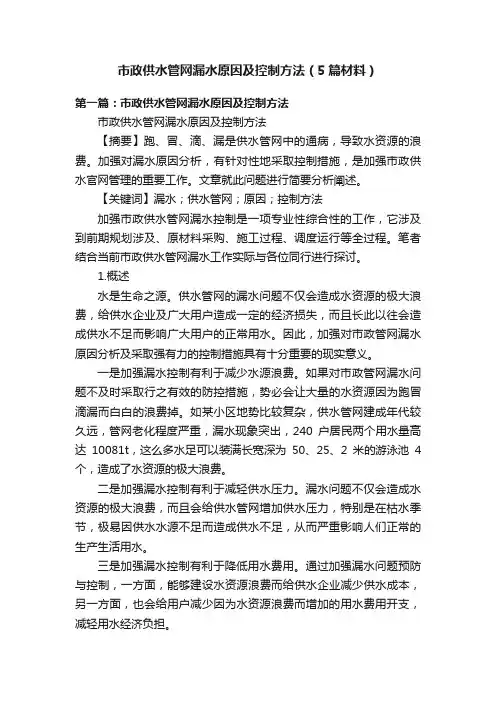

市政供水管网漏水原因及控制方法（5篇材料）第一篇：市政供水管网漏水原因及控制方法市政供水管网漏水原因及控制方法【摘要】跑、冒、滴、漏是供水管网中的通病，导致水资源的浪费。
加强对漏水原因分析，有针对性地采取控制措施，是加强市政供水官网管理的重要工作。
文章就此问题进行简要分析阐述。
【关键词】漏水；供水管网；原因；控制方法加强市政供水管网漏水控制是一项专业性综合性的工作，它涉及到前期规划涉及、原材料采购、施工过程、调度运行等全过程。
笔者结合当前市政供水管网漏水工作实际与各位同行进行探讨。
1.概述水是生命之源。
供水管网的漏水问题不仅会造成水资源的极大浪费，给供水企业及广大用户造成一定的经济损失，而且长此以往会造成供水不足而影响广大用户的正常用水。
因此，加强对市政管网漏水原因分析及采取强有力的控制措施具有十分重要的现实意义。
一是加强漏水控制有利于减少水源浪费。
如果对市政管网漏水问题不及时采取行之有效的防控措施，势必会让大量的水资源因为跑冒滴漏而白白的浪费掉。
如某小区地势比较复杂，供水管网建成年代较久远，管网老化程度严重，漏水现象突出，240户居民两个用水量高达10081t，这么多水足可以装满长宽深为50、25、2米的游泳池4个，造成了水资源的极大浪费。
二是加强漏水控制有利于减轻供水压力。
漏水问题不仅会造成水资源的极大浪费，而且会给供水管网增加供水压力，特别是在枯水季节，极易因供水水源不足而造成供水不足，从而严重影响人们正常的生产生活用水。
三是加强漏水控制有利于降低用水费用。
通过加强漏水问题预防与控制，一方面，能够建设水资源浪费而给供水企业减少供水成本，另一方面，也会给用户减少因为水资源浪费而增加的用水费用开支，减轻用水经济负担。
2.管网漏水问题的主要表现形式 2.1暗漏这种漏水现象在整个管网漏水问题中占53%左右。
在管网维修实践中发现，90%以上市政供水管网因为管网暗漏而就那些维修的，这是市政管网漏水的主要原因。

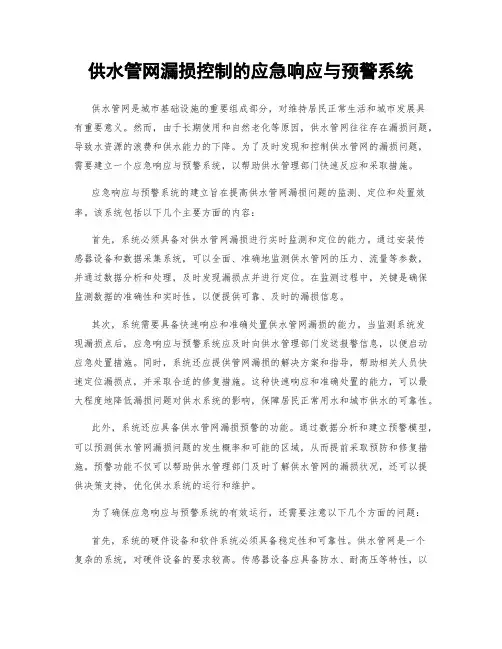

供水管网漏损控制的应急响应与预警系统供水管网是城市基础设施的重要组成部分，对维持居民正常生活和城市发展具有重要意义。
然而，由于长期使用和自然老化等原因，供水管网往往存在漏损问题，导致水资源的浪费和供水能力的下降。
为了及时发现和控制供水管网的漏损问题，需要建立一个应急响应与预警系统，以帮助供水管理部门快速反应和采取措施。
应急响应与预警系统的建立旨在提高供水管网漏损问题的监测、定位和处置效率。
该系统包括以下几个主要方面的内容：首先，系统必须具备对供水管网漏损进行实时监测和定位的能力。
通过安装传感器设备和数据采集系统，可以全面、准确地监测供水管网的压力、流量等参数，并通过数据分析和处理，及时发现漏损点并进行定位。
在监测过程中，关键是确保监测数据的准确性和实时性，以便提供可靠、及时的漏损信息。
其次，系统需要具备快速响应和准确处置供水管网漏损的能力。
当监测系统发现漏损点后，应急响应与预警系统应及时向供水管理部门发送报警信息，以便启动应急处置措施。
同时，系统还应提供管网漏损的解决方案和指导，帮助相关人员快速定位漏损点，并采取合适的修复措施。
这种快速响应和准确处置的能力，可以最大程度地降低漏损问题对供水系统的影响，保障居民正常用水和城市供水的可靠性。
此外，系统还应具备供水管网漏损预警的功能。
通过数据分析和建立预警模型，可以预测供水管网漏损问题的发生概率和可能的区域，从而提前采取预防和修复措施。
预警功能不仅可以帮助供水管理部门及时了解供水管网的漏损状况，还可以提供决策支持，优化供水系统的运行和维护。
为了确保应急响应与预警系统的有效运行，还需要注意以下几个方面的问题：首先，系统的硬件设备和软件系统必须具备稳定性和可靠性。
供水管网是一个复杂的系统，对硬件设备的要求较高。
传感器设备应具备防水、耐高压等特性，以适应供水管网的工作环境。
同时，软件系统需要具备良好的数据处理和分析能力，能够稳定运行，并及时报警和预警。
其次，系统的数据采集和传输必须满足安全性要求。

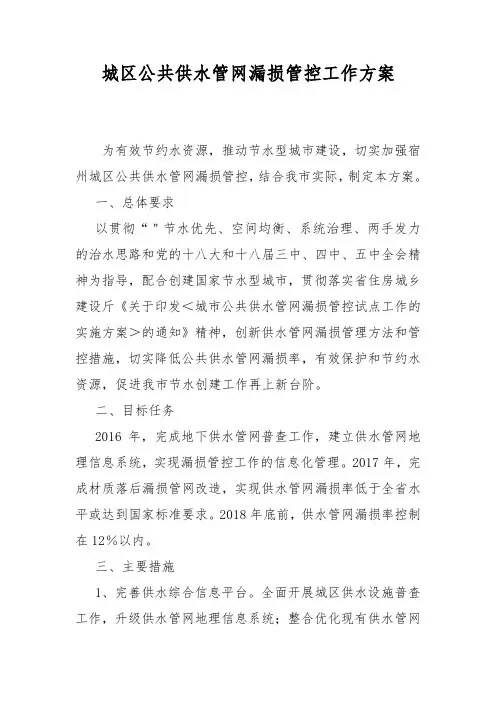

城区公共供水管网漏损管控工作方案为有效节约水资源，推动节水型城市建设，切实加强宿州城区公共供水管网漏损管控，结合我市实际，制定本方案。
一、总体要求以贯彻“＂节水优先、空间均衡、系统治理、两手发力的治水思路和党的十八大和十八届三中、四中、五中全会精神为指导，配合创建国家节水型城市，贯彻落实省住房城乡建设斤《关于印发＜城市公共供水管网漏损管控试点工作的实施方案＞的通知》精神，创新供水管网漏损管理方法和管控措施，切实降低公共供水管网漏损率，有效保护和节约水资源，促进我市节水创建工作再上新台阶。
二、目标任务2016年，完成地下供水管网普查工作，建立供水管网地理信息系统，实现漏损管控工作的信息化管理。
2017年，完成材质落后漏损管网改造，实现供水管网漏损率低于全省水平或达到国家标准要求。
2018年底前，供水管网漏损率控制在12％以内。
三、主要措施1、完善供水综合信息平台。
全面开展城区供水设施普査工作，升级供水管网地理信息系统；整合优化现有供水管网监测系统、表务管理系统、客户服务系统。
建立指挥调度、督査供水产销差率的综合信息平台。
2、推进供水分区计量管理。
实现城区供水管网网格化管理。
纵向分为四级，即：出厂水计量、营业所计量、片区计量、小区管理表计量。
横向将全市供水管网分成四个区每个区原则上分成三个片区，每个片区选择若千重点小区通过安装管理计量表，逐级、逐片分区计量，并通过远程监控，实现分区计量信息化管理3、加快城区老旧供水管网改造。
结合城区道路改造工程，改造工人路、西昌路、淮河路等7条道路老旧供水主管道；结合城区老旧小区综合整治，改造科苑集团小区、东仙桥小区、气象局小区、东风小区等11个老日小区供水管道4、推出公共用水定点管理。
公共用水实行定点取水装表计量，计划新建定点取水点10处。
鼓励公用设施河道取水。
启动“公厕第五空间”工程，新建和改造提升一批公厕，完成市区所有早厕的用水改造，用水装表计量，建立用水档案。

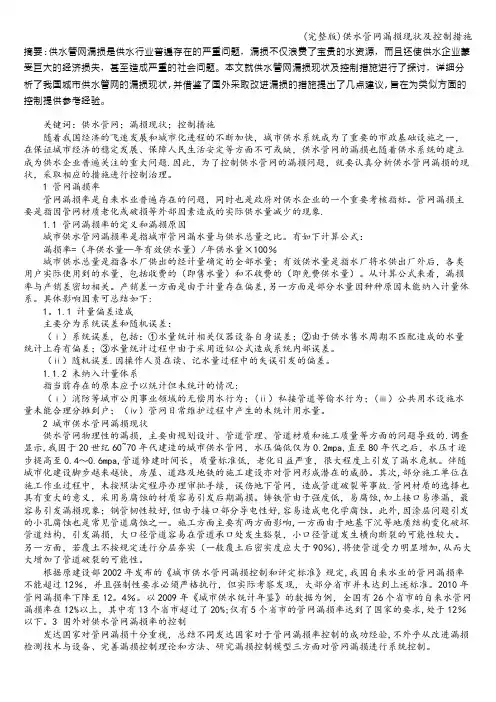

摘要:供水管网漏损是供水行业普遍存在的严重问题，漏损不仅浪费了宝贵的水资源，而且还使供水企业蒙受巨大的经济损失，甚至造成严重的社会问题。
本文就供水管网漏损现状及控制措施进行了探讨，详细分析了我国城市供水管网的漏损现状,并借鉴了国外采取改进漏损的措施提出了几点建议,旨在为类似方面的控制提供参考经验。
关键词：供水管网；漏损现状；控制措施随着我国经济的飞速发展和城市化进程的不断加快，城市供水系统成为了重要的市政基础设施之一，在保证城市经济的稳定发展、保障人民生活安定等方面不可或缺，供水管网的漏损也随着供水系统的建立成为供水企业普遍关注的重大问题.因此，为了控制供水管网的漏损问题，就要认真分析供水管网漏损的现状，采取相应的措施进行控制治理。
1 管网漏损率管网漏损率是自来水业普遍存在的问题，同时也是政府对供水企业的一个重要考核指标。
管网漏损主要是指因管网材质老化或破损等外部因素造成的实际供水量减少的现象.1.1 管网漏损率的定义和漏损原因城市供水管网漏损率是指城市管网漏水量与供水总量之比。
有如下计算公式：漏损率=（年供水量—年有效供水量）/年供水量×100％城市供水总量是指各水厂供出的经计量确定的全部水量；有效供水量是指水厂将水供出厂外后，各类用户实际使用到的水量，包括收费的（即售水量）和不收费的（即免费供水量）。
从计算公式来看，漏损率与产销差密切相关。
产销差一方面是由于计量存在偏差,另一方面是部分水量因种种原因未能纳入计量体系。
具体影响因素可总结如下:1。
1.1 计量偏差造成主要分为系统误差和随机误差：（ⅰ）系统误差，包括：①水量统计相关仪器设备自身误差；②由于供水售水周期不匹配造成的水量统计上存有偏差；③水量统计过程中由于采用近似公式造成系统内部误差。
（ⅱ）随机误差.因操作人员在读、记水量过程中的失误引发的偏差。
1.1.2 未纳入计量体系指当前存在的原本应予以统计但未统计的情况:（ⅰ）消防等城市公用事业领域的无偿用水行为；(ⅱ）私接管道等偷水行为；(ⅲ）公共用水设施水量未能合理分摊到户；（ⅳ）管网日常维护过程中产生的未统计用水量。

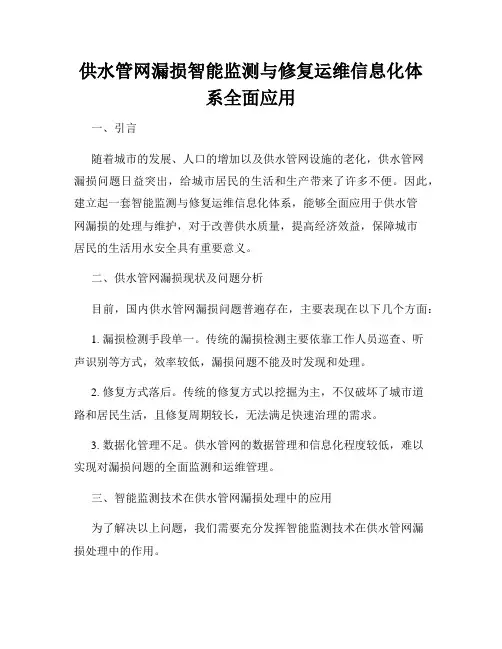

供水管网漏损智能监测与修复运维信息化体系全面应用一、引言随着城市的发展、人口的增加以及供水管网设施的老化，供水管网漏损问题日益突出，给城市居民的生活和生产带来了许多不便。
因此，建立起一套智能监测与修复运维信息化体系，能够全面应用于供水管网漏损的处理与维护，对于改善供水质量，提高经济效益，保障城市居民的生活用水安全具有重要意义。
二、供水管网漏损现状及问题分析目前，国内供水管网漏损问题普遍存在，主要表现在以下几个方面：1. 漏损检测手段单一。
传统的漏损检测主要依靠工作人员巡查、听声识别等方式，效率较低，漏损问题不能及时发现和处理。
2. 修复方式落后。
传统的修复方式以挖掘为主，不仅破坏了城市道路和居民生活，且修复周期较长，无法满足快速治理的需求。
3. 数据化管理不足。
供水管网的数据管理和信息化程度较低，难以实现对漏损问题的全面监测和运维管理。
三、智能监测技术在供水管网漏损处理中的应用为了解决以上问题，我们需要充分发挥智能监测技术在供水管网漏损处理中的作用。
1. 传感器的应用。
通过在供水管网中安装传感器，可以实现对管网压力、流量、温度等参数的实时监测，及时发现漏损点，提高漏损处理的效率。
2. 数据采集与分析。
利用物联网技术，对传感器采集到的数据进行即时传输和处理，并通过数据分析模型，实现对漏损问题的预测和监测，为修复工作提供科学依据。
3. 人工智能的运用。
借助人工智能技术，构建漏损智能诊断和修复系统，能够实现对漏损点的准确定位和精确修复，提高修复的质量和效率。
四、信息化体系在供水管网漏损维护中的应用除了智能监测技术，信息化体系在供水管网漏损维护中也发挥着重要作用。
1. 建立供水管网信息化数据库。
将供水管网的相关数据整理成数据库，并结合地理信息系统，实现对管网设备、漏损点等信息的管理与查询。
2. 实施全面的管网巡检与维护计划。
通过信息化系统，建立管网巡检与维护的计划和任务，实现对巡检人员的分配和工作进度的实时掌控。
供水漏控方案
供水漏控方案一般包括以下几个方面：
1. 安装漏水报警器或漏水监测系统：这些设备可以通过检测管道的水压、测量水流量、温度等参数来判断是否出现漏水情况，并及时发出警报或通知相关人员采取措施。
2. 定期检查管道：定期检查管道，包括水表、水管、阀门等设施，及时发现和解决漏水问题。
3. 加强管道维护：加强管道维护，对老旧管道进行更新和更换，提高供水系统的可靠性和安全性，减少漏水的可能性。
4. 提高用户意识：通过教育和宣传，提高用户对用水合理使用的认识，减少因用户疏忽造成的漏水。
5. 建立应急预案：建立供水漏控应急预案，包括相关部门和机构的沟通配合、人员的调度和分工、应急物资的储备和使用等方面，确保在漏水情况下能及时有效地应对。
基于物联网的城市供水管网漏损检测与管理随着城市的不断发展和人口的增加，供水管网的建设和维护成为了一个重要的问题。
然而，由于管网龙头公司的规模庞大和管网的复杂性，管网的漏损问题一直存在。
为了解决这一问题，一种基于物联网技术的城市供水管网漏损检测与管理系统应运而生。
基于物联网的城市供水管网漏损检测与管理系统通过将物联网技术应用于现有的供水管网系统，实现远程监测和管理管网漏损问题。
系统由传感器、监控装置、数据处理平台和管理系统组成。
首先，传感器被部署在城市的各个关键节点和水管线路中，用于实时检测和测量供水管网中的水压、流量和温度等参数。
当传感器检测到异常情况时，比如管道泄漏导致水压下降或温度异常升高，传感器会自动发送信号给监控装置。
监控装置是连接传感器与数据处理平台的重要设备，负责接收传感器的信号并把数据传送到数据处理平台上。
监控装置的功能不仅仅限于收集数据，还能实时监测管网的运行状态，并能向管理系统发送警报，以便及时处理管网漏损的问题。
数据处理平台是整个系统的核心部分，它可以接收和处理来自传感器和监控装置的数据，进行实时分析和判断，检测出管网漏损的位置和程度。
同时，数据处理平台还可以将检测到的漏损信息和分析结果进行存储和展示，以供后续的管理和决策。
最后，管理系统是基于数据处理平台的基础上进行管网漏损管理和决策的重要组成部分。
管理系统通过分析数据处理平台上的漏损信息和分析结果，制定治理方案和优化措施。
同时，管理系统还可以追踪漏损的修复工作，并对供水管网进行动态管理和维护，以保障城市正常供水。
基于物联网的城市供水管网漏损检测与管理系统的应用，可以带来多方面的好处。
首先，通过实时监测和检测漏损问题，系统可以帮助提前发现管网的问题，及时采取措施避免供水中断或损失。
其次，由于物联网技术的应用，该系统可以实现远程监控和管理，减少人力资源和运营成本。
最重要的是，该系统可以提高供水管网的运行效率和供水质量，提供更好的城市公共服务。
拓深消防用水管网漏水监测系统一、拓深消防用水管网漏水现状：目前，我国城市地下供水管网渗漏率多的达到30%。
以杭州市为例，由于水管老化、道路原因无法更换水管，杭州的自来水管的漏损率一直保持在12%左右，折算成水量就意味着每天要漏掉14万吨以上的自来水，一年损失5000万吨，以最低民用用水价格2.9元/吨进行计算，直接损失超过一亿四千万人民币。
地下管网漏损会浪费水资源和水泵加压所需的电能，降低了供水设施的使用效率，挤占了供水管道的有效出水。
同时管网漏损会造成管网周围污染物的侵入，影响水质和用水安全。
更重要的是消防管网的漏损，会使得消防水压无法达到扑救火宅时所需要的压力，造成安全威胁。
二、相关法律规定:最严“水十条”1、实现国家节水政策的要求2015年4月2日，国务院正式发布《水污染防治行动计划》（简称“水十条”），要求加强城镇节水，对使用超过50年和材质落后的供水管网进行更新改造，到2017年，全国公共供水管网漏损率控制在12%以内；到2020年控制在10%以内。
2、有利于减少成本据统计，进入二十一世纪以来，在校学生人数逐年增加，与之相配套的大量教学、办公、后勤用房需要建设，消防控制室也在不断增加，消防设施更是成倍增长，每年由于漏水产生的费用，极大的制约了学校的发展。
所以，需要通过先进的消防管理手段，来可以减少高校由于漏水造成的消防运营成本。
三、拓深消防用水管网漏水解决方案：漏水预警可视化系统，是先进的主动型供水管网漏水监测预警系统。
平台由感知层（自动采集管道振动信息）、网络层（收集的各种信号准确完整地传输到云服务器)和应用层三部分组成，通过安装在管道壁上的漏水监测传感器采集管道振动数据，而后用物联网技术将数据传输至云服务器，算法服务器比对分析，对管道漏点进行精确判断。
漏水监测传感器采集数据传输数据数据分析平台四、系统优势:施工方便现场漏水监测传感器采用高灵敏度传感器检测微弱振动信号，结合信号调理电路，采用低噪声器件和高精度集成运放芯片，完成对管壁振动信号的提取、放大、滤波。

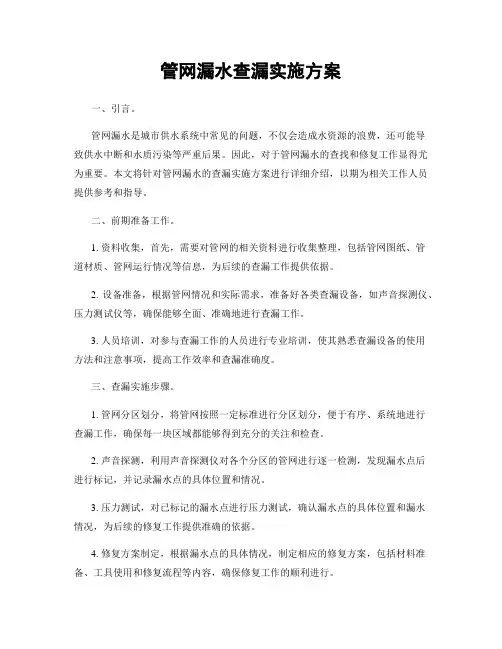

管网漏水查漏实施方案一、引言。
管网漏水是城市供水系统中常见的问题，不仅会造成水资源的浪费，还可能导致供水中断和水质污染等严重后果。
因此，对于管网漏水的查找和修复工作显得尤为重要。
本文将针对管网漏水的查漏实施方案进行详细介绍，以期为相关工作人员提供参考和指导。
二、前期准备工作。
1. 资料收集，首先，需要对管网的相关资料进行收集整理，包括管网图纸、管道材质、管网运行情况等信息，为后续的查漏工作提供依据。
2. 设备准备，根据管网情况和实际需求，准备好各类查漏设备，如声音探测仪、压力测试仪等，确保能够全面、准确地进行查漏工作。
3. 人员培训，对参与查漏工作的人员进行专业培训，使其熟悉查漏设备的使用方法和注意事项，提高工作效率和查漏准确度。
三、查漏实施步骤。
1. 管网分区划分，将管网按照一定标准进行分区划分，便于有序、系统地进行查漏工作，确保每一块区域都能够得到充分的关注和检查。
2. 声音探测，利用声音探测仪对各个分区的管网进行逐一检测，发现漏水点后进行标记，并记录漏水点的具体位置和情况。
3. 压力测试，对已标记的漏水点进行压力测试，确认漏水点的具体位置和漏水情况，为后续的修复工作提供准确的依据。
4. 修复方案制定，根据漏水点的具体情况，制定相应的修复方案，包括材料准备、工具使用和修复流程等内容，确保修复工作的顺利进行。
5. 漏水修复，按照制定的修复方案进行漏水点的修复工作，确保修复质量和修复效果，杜绝二次漏水的发生。
四、注意事项。
1. 安全第一，在进行查漏和修复工作时，务必做好安全防护工作，避免发生意外事故。
2. 环境保护，在进行漏水修复工作时，要注意保护周围环境，避免因修复工作而造成环境污染或其他不良影响。
3. 资源节约，在进行管网漏水查漏和修复工作时，要注意节约水资源，避免因工作需要而造成水资源的浪费。
五、总结。
管网漏水的查漏实施方案是一项细致而复杂的工作，需要全面的准备和严谨的执行。
只有通过科学的方法和严格的操作，才能够确保管网漏水的查漏工作取得良好的效果，为城市供水系统的安全稳定运行提供有力保障。
管网漏水整改措施管网漏水是指城市给水管网中，由于管材老化、材质不合理、安装不当等原因导致的漏水现象。
管网漏水不仅浪费了宝贵的水资源，造成了经济损失，还影响了城市供水的可靠性和稳定性。
为解决管网漏水问题，以下是一些整改措施。
首先，应对老化管道进行及时更换。
老化管道的材质通常为铸铁管或混凝土管，这些管道在使用一段时间后容易出现裂缝或破损，从而导致漏水。
因此，应对这些老化管道进行定期检修和更换工作，以确保管道的完好性和耐久性。
其次，要加强管道安装质量管理。
管道的安装质量是确保管道不漏水的关键因素。
要求施工单位在安装管道时，严格按照相关标准和规范进行施工，特别是对于焊接和接口处理要做到位，以防止漏水。
同时，对安装过程中可能出现的关键节点和难点进行重点监控和检查，确保施工质量。
第三，进行管网漏水的主动监测。
利用现代化的水务管理技术，安装漏水监测设备，对管道进行实时监控，及时发现漏水点，并进行修复。
可以利用无线传感器网络、数据分析等技术手段，实现管网漏水的自动监测和报警。
另外，增加管网维护力度。
加大对管网的定期检修和维护工作，及时对管道进行检测，发现漏水点或损坏部位，迅速进行修复，防止漏水扩大。
还需加强管网管理与综合利用。
在水资源短缺的情况下，应积极推进管网漏水治理与综合利用的结合。
可以将漏水收集起来，经过处理后再利用，比如用于工业生产、农田灌溉等，实现水资源的最大化利用。
最后，加强宣传教育和节水意识的培养。
通过多种渠道，向公众普及水资源的珍贵性和漏水造成的损失，引导公众积极参与到节水行动中来。
有针对性地开展社会宣传教育，提高公众的节水意识和使用水资源的科学性，形成全社会共同关注和参与水资源保护的氛围。
综上所述，管网漏水是城市供水系统中一个需要重视和解决的问题。
通过采取及时更换老化管道、加强管道安装质量管理、主动监测、加大维护力度、综合利用、宣传教育等措施，可以有效降低管网漏水率，达到节约水资源、保障供水安全的目标。
供水监控系统,供水管网在线监控方案供水监控系统，供水管网在线监控方案1.引言本文档旨在详细介绍供水监控系统的设计方案，包括供水管网在线监控的实施步骤、所需设备和技术支持等内容。
2.方案概述2.1 监控目标- 提高供水管网的稳定性和可靠性- 实时监测供水管网的运行状态- 预测和预防供水管网故障2.2 方案设计原则- 采用分布式监控系统，覆盖供水管网的关键部位- 选择合适的监控设备，包括传感器、数据采集器和监控主机等- 建立数据通信网络，实现实时数据传输和监控- 配备远程监控和故障报警系统3.设备选型3.1 传感器- 压力传感器：安装在关键节点，用于监测供水管网的压力变化- 流量传感器：安装在主要管道上，用于监测供水流量和流速- 液位传感器：安装在水箱、水池等容器上，用于监测水位变化- 温度传感器：安装在重要设备上，用于监测温度变化3.2 数据采集器- 基于物联网技术的数据采集器：将传感器采集到的数据进行处理和存储，并通过通信网络传输给监控主机3.3 监控主机- 配备监控软件：用于实时显示和分析传感器采集的数据- 支持远程监控：可通过互联网远程访问监控界面4.实施步骤4.1 系统规划- 根据供水管网的结构和特点，确定监控节点的数量和位置- 绘制供水管网的地理信息系统（GIS）图4.2 设备安装- 按照设计方案，安装传感器和数据采集器等设备- 进行设备校准和测试，确保其正常运行4.3 网络建设- 建立供水管网的数据通信网络，包括有线和无线网络- 配置网络设备，确保流畅的数据传输和通信4.4 软件配置- 安装监控主机，并配置监控软件- 连接采集器和主机，确保数据能够正常传输和显示4.5 远程监控和故障报警系统设置- 配置远程监控系统，实现对供水管网的远程访问和监控- 设置故障报警系统，对供水管网的异常情况进行实时报警5.附件本文档涉及的附件如下：- 供水监控系统设计图纸- 设备选型表- 系统规划和网络布局图6.法律名词及注释- 本文档中所涉及的法律名词及注释请参考相关法律文件。
漏水检测监控系统及报警方案漏水是一种常见的事故，经常给人们的生活带来很大的困扰和损失。
因此，设计开发一种漏水检测监控系统及报警方案，可以及早发现漏水情况，减少漏水带来的损害，并及时采取措施进行修复，对于保护人们的财产安全和个人安全具有重要的意义。
1.漏水传感器：漏水检测系统应该配备高精度的漏水传感器，能够及时感知到漏水情况。
这些传感器可以安装在可能发生漏水的地方，如水管、水箱、洗衣机、水槽等。
2.数据采集：漏水传感器捕获到漏水信号后，需要将数据传输到监控系统中，以便后续处理和分析。
可以采用有线或无线方式进行数据传输，以提高系统的灵活性和便捷性。
3.数据分析和处理：监控系统需要具备数据分析和处理功能，能够实时监测漏水情况，并进行数据的判断和处理。
当检测到漏水时，系统应该能够快速作出反应，并采取相应的措施。
例如，通过声音、光线、短信等方式进行报警，并显示漏水位置等信息。
4.远程监控：监控系统应该具备远程监控功能，可以通过手机、电脑等终端设备实时查看漏水情况。
这样，用户可以在任何地方及时获得漏水报警信息，并采取必要的措施。
5. 报警方案：监控系统应该设计多种报警方式，以满足不同用户的需求。
例如，通过声光报警器进行报警、发送短信或邮件给用户、通过手机App推送报警信息等。
同时，系统应该能够记录报警事件的时间、地点和持续时间，以便用户及时查看和处理。
6.数据存储和备份：漏水检测监控系统应该具备数据存储和备份功能，能够持久保存漏水事件的记录，以便用户随时查阅。
同时，系统应该能够定期备份数据，以预防数据丢失。
7.故障自检和维护：监控系统应该具备自动故障检测和维护功能，能够自动监测系统的正常运行状态，检测传感器和设备的故障，并及时通知用户进行修复或更换，以保证系统的可靠性和稳定性。
总之，漏水检测监控系统及报警方案应该具备高精度的漏水传感器、数据采集和处理功能、远程监控功能、多种报警方式、数据存储和备份功能，以及故障自检和维护功能。
给水管网渗漏监控系统中的拓扑分析与优化设计研究拓扑分析是给水管网渗漏监控系统设计中的关键环节。
通过对给水管网拓扑结构进行分析和优化设计，可以提高其运行效率和系统可信度，减少漏水损失，并提供实时监测和预警功能。
本文将对给水管网渗漏监控系统的拓扑分析与优化设计进行探讨。
一、拓扑分析1.1 管网拓扑结构的定义与分析给水管网的拓扑结构是指管道、阀门、泵站等设备之间的连接关系。
通过对管道连接关系的分析，可以确定每个设备在管网中的位置以及其与其他设备之间的关系。
这对于设计监控系统的布置和故障诊断至关重要。
拓扑分析有利于确定管网中的关键节点和关键路径，以及管网的层次结构和分区方案。
通过分析关键节点和关键路径，可以掌握系统的脆弱性和鲁棒性，并采取相应的措施来提高系统的可靠性和稳定性。
而管网的层次结构和分区方案有助于系统管理和操作，并提供更灵活的监控和控制功能。
1.2 拓扑分析的方法与工具拓扑分析方法包括图论、网络分析和仿真模拟等。
图论主要用于描述管道的连接关系和路径问题，可以通过图论模型来分析网络的结构和特性。
网络分析是一种更加综合和全面的方法，可以在拓扑结构的基础上，考虑水质、水压和流量等因素来进行分析。
仿真模拟则通过建立数学模型和计算机模拟，对管网进行真实的运行模拟和优化。
在拓扑分析过程中，需要使用相关的软件和工具。
常用的软件包括EPANET、WaterGEMS和WaterCAD等，它们可以通过输入管道的属性和连接关系，自动生成管网的拓扑结构，并进行相关的分析和优化。
二、优化设计2.1 拓扑结构的优化设计拓扑结构的优化设计是指通过改变管道的连接关系，来达到降低漏水率和能耗的目的。
在进行拓扑结构优化设计时，需要考虑以下几个方面：1）减少管道的长度和截面积：通过合理规划管道的布置和绘制最短路径，可以减少管道的长度和截面积，从而降低管网的阻力和能耗。
2）增加阀门和泵站的布置：适当增加阀门和泵站的布置，可以实现流量的控制和调节，缓解管网的压力和流量波动，降低漏水的风险。
供水管网泄漏监测及预警系统的设计与实现一、背景随着城市化和工业化的快速发展，不断增长的需求和扩大的供应范围，供水系统已成为城市基础设施建设中不可或缺的一部分。
但是在供水过程中也存在许多问题，如管网老化、水质受污染、泄漏等，其中供水管网泄漏是一个严重的问题，它不仅浪费了大量的水资源，而且还导致一系列的环境和经济问题。
为此，开发一种有效的供水管网泄漏监测及预警系统已成为众多研究者的重要任务。
二、相关技术为实现供水管网泄漏监测及预警，需要用到以下技术：1.波动信号分析技术管道内的水流动会产生压力波，通过对这些波的分析可以判断管道是否存在泄漏。
2.声波检测技术由于泄漏时水流速度增加，声波也会相应增强，通过安装声波传感器可以捕捉到这些变化。
3.红外线测温技术供水管道泄漏后，管道周围的温度会有所变化，通过使用红外线测温仪可以检测这些变化。
4.水质分析技术泄漏水通常带有较高的氯离子和硝酸盐含量，在管道井和水表处采集样品进行水质分析，如果发现异常则可以判断是否存在泄漏。
5.无线通信技术通过将传感器与数据采集器无线连接，可以实现泄漏信号实时传输和处理，提高泄漏预警的准确性和可靠性。
三、系统设计采用嵌入式系统实现供水管网泄漏监测及预警系统，具体实现步骤如下：1.传感器网络布置传感器的选择主要根据其测量参数和泄漏检测的灵敏性，例如：压力传感器、温度传感器、声波传感器、水质传感器等。
对于深井等线路复杂的区域，可以使用无线节点和中继器来构建传感器网络。
2.数据采集与传输系统通过采用嵌入式系统和无线通信技术，对传感器测得的数据进行采集、传输和处理，实现对泄漏信号的实时监测和处理。
3.泄漏分析系统利用波动信号分析、声波检测、红外线测温、水质分析等技术对数据进行分析和处理，通过研究不同的定量指标，发现泄漏的位置和严重程度，从而为进一步的维修和保养工作提供准确的依据。
4.泄漏预警系统针对各种泄漏情况，制定相应的预警策略和措施。
在泄漏信号达到预警标准时，系统会通过声光报警、短信通知等方式提醒管理人员及时处理。
供水管漏水问题的高效解决方案
供水管漏水问题的高效解决方案包括以下几个步骤：
1. 定位漏水源：首先需要确定漏水的具体位置，可以通过观察水渗滤的地方、听水声、查看管道连接处等方式来进行定位。
2. 关闭供水阀门：根据漏水源的位置，将供水阀门关闭，避免水流继续流失。
3. 清洁漏水区域：将漏水区域周围的地面或墙壁清洁干净，以便进行后续的修复工作。
4. 修复漏水点：根据漏水的具体情况，可以使用不同的修复方法。
例如，对于漏水点较小的情况，可以使用水管胶带或密封胶进行临时修复；对于漏水点较大或管道老化的情况，可以考虑更换水管或进行管道修复。
5. 进行漏水测试：修复完成后，打开供水阀门，进行漏水测试，确保漏水问题已经解决。
6. 预防管道漏水：定期检查管道的状况，及时更换老化或有潜在问题的水管，确保供水系统的正常运行。
此外，对于大型供水管网的漏水问题，可以考虑使用无损检漏技术进行定位，以提高定位的准确性和效率。
WUTOS
供水管网漏水监控系统
技术方案
邮科院供水改造
目录
一、概述 (2)
二、流量、压力分析原理 (2)
三、分区计量工作实施 (3)
1、分析管网合理进行管网逻辑分区 (3)
2、设备名称 (4)
3、工作流程 (5)
四、产品报价 (7)
一、概述
分区计量在供水管网有广泛的使用，通过监测供水管网的各项运行参数，最终判断管网是否健康运行，同时根据采集到的流量和压力参数，通过逻辑运算评估管网漏失量，并确定是否有新增加的漏水发生。
德国SebaKMT公司Sebalog D无线数据无线监测仪是为供水企业特别定制的新一代管网数据监测仪，与各种模拟或数字传感器连接，可自动完成管网数据的采集、记录和无线传输，对供水管网及其运行设备的水压、流量、水质等数据进行实时远程监测和远程控制。
二、流量、压力分析原理
最小夜间流量分析管网漏失量管道最小夜间流量突发性增加并
且不可逆恢复代表有新的漏水发生；
流入一个节点/区域的量等于流出或消耗的量；
管网破损漏水，会造成局部水压下降；
压力分析可以提供依据对水量进行分配；
管道压力突发性降低并且不可逆恢复代表有漏水发生。
通过压力和流量分析管网的水平衡点，通过调节水平衡点的移动，避免出现水质二次污染。
管道最小夜间流量突发性增加并且不可逆恢复一般代表有新的漏水发生。
环状管网相邻节点的压力平衡和流量为零产生水平衡点；
枝状管网末梢形成水平衡点。
