施工总平面布置图(详细版)施工总平面布置（详细版）1施工总平面布置原则1）根据工程特点和现场周边环境的特征，充分利用现有施工现场的场地和布置，做好总平面布置规划，满足生产、文明施工要求。
2）做好现场平面布置和功能分区，对现有临建及管线进行调整。
3）加强现场平面布置的分阶段调整，科学确定施工区域和场地平面布置，尽量减少专业工种之间交叉作业，提高劳动效率。
4）加强平面施工的检查及监督整改，保证场内施工道路通畅。
5）各项施工设施布置要满足方便生产，有利生活，安全防火，环境保护和劳动保护要求。
2场地整体规划2.1施工现场划分根据施工现场情况，我公司将对施工场地进行合理规划，根据各场地的用途对施工现场进行划分。
施工现场设置材料加工、堆放场、材料库、标养室、现场办公室及员工宿舍和食堂。
2.2大门与道路的布置按照现场实际情况，在现场西面和南面设大门做为资料及职员出入口。
大门为钢管－薄铁板组合大门，门外侧在凸显位置设立一个名板，用于书写工程、业主、工程垂问、设想单位、监理单位、施工单位等的名称，书写的格式、标牌的款式和尺寸、设立的位置报送业主审批，文字将约请优等标记绘制职员书写，并在工程举行期间不时从头油漆和书写。
现场四周新建临时道路做为材料运输道路，道路设置为双通道，路宽6m，采用100厚C20现浇混凝土硬化，并按2％的坡度做好排水。
2.3排水设施的布置充分利用前期土方阶段设置在基坑周边的排水设施，在门路一侧增长宽300mm、深350mm的排水沟；按照排污口位置设置2000mm×1000mm×1000mm的沉淀池，举行有组织排水，坡度0.2%，排至排污口。
同时在大门入口处设置洗车槽，配备高压冲洗水枪，以免车辆出入带泥，引起扬尘污染。
2.4办公区临建的布置利用北侧空地做为现场临建布置场地，布置1栋2层的办公用房，主要包孕业主、监理及办理职员办公室、集会室等，共567m2.办公室为简易彩板房，门窗为铝合金门窗，地面为400mm×400mm地板砖，吊顶为600mm×600mm矿棉板吊顶。
第五章施工总平面图布置第一节施工总平面布置说明1、总平面布置详附图2、施工临时设施布置所有临时设施在工程完工时，或根据工程进度需要在合适的时间拆除并恢复地表和任何设施的原状。
2.1现场出入口施工现场南侧设置一个主要出入口，出入口设置大门、岗亭、洗车池、道闸、安全文明标识牌、LED电子显示屏等。
2.1.1主出入口大门1）施工现场主出入口大门采用有门柱式的双开大门，规格：门宽6000mm，高度2500mm，门扇等分，其中一扇设1600mm×800mm人行小门。
2）材质：大门采用金属角钢做框，做除锈处理，双面包镀锌铁皮。
3）门柱截面积采用800mm×800mm，高度3200mm，其中柱帽高200mm。
2.1.2次出入口大门甲方办公区、样品展示区、施工单位办公区、工人生活区各设置一个次出入口，具体位置详见施工平面布置图。
次出入口大门材质、颜色、图案及文字要求参照主出入口大门相关要求。
次出入口大门门宽3600mm，高度2000mm，门扇等分。
具体形式如下图。
次出入口大门尺寸图2.1.3洗车池本工程洗车池设置在施工区南侧大门出口处。
洗车池两侧排水沟深400mm宽400mm，使用页岩砖进行砌筑，M5砂浆收面。
排水沟具体位置详见大临平面图。
详图如下2.2现场门卫室1）每个大门设门卫室一个，每个门卫室内设门卫两个，分值昼夜上岗。
门卫室应悬挂经项目部批准的“施工现场车辆管理和人员参观管理办法及门卫岗位制度”。
并配备办公桌椅、登记本（访客借用安全帽记录）、值班表、紧急联络电话表及警钟系统等，门卫人员要统一着装并佩戴执勤袖标。
2）门卫室墙身为白色，顶部为蓝色，室内不得设床。
3）门卫室内应长期存放不少于10个备用安全帽，确保每个进入施工现场的人员（包括来访参观人员）都必须佩戴安全帽。
4）门卫室做法：屋顶做法详图2.3现场围挡1）施工现场设置连续、密闭的镀锌铁皮加角铁的围挡。
施工现场围挡高度为2.2米。
施工总平面图布置施工总平面图布置说明包括临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施的情况和布置。
一、布置说明1、进场后依据业主方安排，临建及材料堆场的布设根据水源、电源、市政管网、场地大小等因素,综合考虑合理规划布置临时设施，尽量减少或避免二次搬运或拆装。
同时.，现场平面布置根据施工阶段不同时期进行动态管理，根据每个时期的现场情况、材料和设备的不同，合理调整堆场位置，同时兼顾到不宜移动的设施，如大型机械设备，临时水电管线、道路等。
2、易产生噪音污染的加工作业安排封闭施工；加强噪音检测和监测工作，严格控制，防止噪音超标施工。
3、保证不中断现况交通，便于施工物流的进出及内部循环。
4、尽可能方便施工，确保工期计划中关键线路施工任务的完成。
5、符合文明施工、环境保护的要求，施工区、办公区和生活区分开设置，并符合消防安全和工地卫生的规定。
6、各种临时设施的面积、容量、质量要与施工方案和进度计划相适应，材料储备和成品、半成品加工能力要满足连续施工需要，在方便生产和生活的同时，尽量少占用地。
7、合理布置路线、现场供水和供电。
8、工程竣工后，要根据合同要求及时清理现场，直到监理、业主满意为止。
9、施工临时用水、用电安装要用合乎规范要求的变电器和配电箱、水表和阀门。
10、施工总平面布置图附后。
二、临时设施在本工程的施工现场布置中，我们充分考虑到现场实际情况。
本着“有利生产、方便施工、安全防火、保护环境、文明施工”的原则，把“合理安排好材料的周转、存储和堆放、机械设备施工位置以及现场材料的最佳调运线路”作为本工程现场施工布置的重点。
目的是充分的调动现场的人力和物力，最大程度发挥协作生产的效益，保质、保量、顺利、圆满、定期的完成甲方所提出的各项施工任务，树立良好的企业形象。
1、施工现场围护(1)围墙外侧根据甲方要求以及本公司现场管理规则，严格依据公司Cl 标准加工制作宣传标语，树立企业文明、环保形象。
施工总平面图布置一、施工总平面图布置原则1、施工平面布置应充分利用现有场地和空间，精心安排，周密规划，合理布局。
2、合理布置起重机械和各种施工设施，科学规划施工道路，尽量降低二次运输费用。
3、尽量采用装配式临建设施，提高安装速度，尽快投入使用。
4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。
二、施工平面图布置依据：1、总平面图。
2、施工部署和主要施工方案。
3、总进度计划及资源需用量计划。
4、建筑红线、水源、电源位置。
5、施工现场安全防火标准。
三、布置特点因本工程线路长、工程量大，因此采取灵活机动、分散作业的原则进行施工平面布置。
主要施工生活区域靠近施工现场布置，施工道路与现有场外道路结合沿管道布置至各施工作业点，按紧凑合理、节约用地、规模适中的原则布置。
四、施工辅助设施布置1、材料加工房根据工程的需要，在施工场区附近设置临时加工房等加工设备。
2、砂石骨料供应本工程所需砂石料较多，采用就近河流中采购和从附近砂石料厂直接购买（要求料场厂家必须按照施工规格进行加工筛选，以确保原材料质量）、自卸汽车运输到施工现场的方式解决。
3、办公及生活住房根据本工程的施工特点，项目经理部在工程施工区域内搭建，采用活动板房。
施工人员生活区在施工场地内搭设临时用房，部分工人就近租用民房及搭建临时房屋解决。
临时用房详见《附表六临时用地表》。
4、水、电布置施工用水采用居民用水。
施工用电采用与当地供电部门协商，主电源引高压至IOKW变压器，然后引低压至各施工作业点，同时自备发电机各，作为应急备用电源。
5、通讯施工通讯均采用移动电话、对讲机等方式解决。
6、弃磴场及施工场地排水施工弃硝按监理工程师指定地点堆放及平整，施工现场排水采用明沟与暗管相结合的方式进行，由于施工用水均无污染，可直接排至附近河沟。
7、施工总平面布置图施工总平面布置示意图见《附表五施工总平面图》。
施工总平面布置图及说明1.工程施工现场布置规划本工程施工设备多、工期紧、连续性强，因此需要有严密的施工组织管理和详细的工程施工布置，以确保后方供应。
本次施工平面布置的原则是：首先保证生产用地，其次是生活用地，职工住房及其它附属设施等。
在布置时考虑生产区和生活区相对集中，钢筋加工、施工机械、材料仓库的布置等生产区相对集中，有利于生产加工。
办公区、生活区放在场地靠近大沽南路侧的大门出入口的右侧。
为减少浪费、降低环境污染，施工人员和施工管理项目经理部办公室建成两层彩板房。
临时用水直供不能满足施工要求时，利用提前准备的储水箱储水备用；临时用电，安装配电柜，用电由专人负责管理，保证用电安全。
2.临建的搭设2.1 活动房搭设的基本要求活动房的搭设必须按照施工现场总平面图位置布置，符合安全、消防要求。
同时，活动房必须坚固、安全、防潮、保暖、通风明亮，确保主体结构安全，设施完好。
活动房搭设高度不宜超过两层。
2.2 活动房搭设的加固措施为了增强活动房的抗风能力，阳台增设40×40方管为抗风柱，柱与柱之间有30×30的角铁电焊连接，屋面顶板自上而下用125㎜自攻螺丝与角铁固定。
为了防止冬天的雪荷载，活动房屋顶中间设置40×60方管横梁，以防大雪压垮屋顶。
2.3 施工准备为确保施工进度和质量，需要按照总平面图要求清理活动房搭设场地。
施工用电采用架空线，在总配电箱中引出，在施工现场设置三个配电箱，所有配电箱电源均从总配电箱中引出。
施工技术准备方面，需要积极组织技术人员认真熟悉图纸，向所有作业人员进行搭设方案交底。
物资准备方面，需要按照施工进度计划安排组织货源，确定供应地点和供应方式，在指定地点按规定进行储存和保管。
劳动力准备方面，需要组织精干的施工队伍，安排有施工经验的人员参加施工，合理组织劳动力，在施工前进行安全、防火和文明施工等教育。
2.4 现场安装在安装前，需要现场堆放彩钢夹芯板和轻钢构件，垫木间距不应大于1.5m，上下垫木应对齐，支点处外挑长度不应大于1.0m，堆放高度不应大于1.5m。
附件五：施工总平面图布置说明一、施工布置条件及原则根据类似工程施工经验，结合本工程的规模、特点、施工环境及施工条件，充分体现“以人为本，十分珍惜土地，施工布局与自然环境和谐统一”的理念。
拟定本工程的施工布置原则为：1、所有的生产临建设施、施工辅助企业及施工道路布置均按招标文件提供的各种条件在指定的施工场地进行规划布置。
2、临建设施的规模和容量按施工总进度及施工强度的需要进行规划设计，力求布置紧凑、合理、方便使用，规模精简，管理集中、调度灵活、运行方便、节约用地及安全可靠。
以期降低工程造价，并尽量避免与其它标段工程施工的干扰和影响。
3、施工风、水、电供应、施工支洞及施工通风布置是否合理对工程的施工安全、进度及工程投资影响较大，在布置上综合考虑施工程序、施工强度、施工交通、施工安全、开挖爆破影响、均衡施工强度等因素。
4、临时施工道路以现有的主干道路为依托布置。
5、各施工场地及营区均按要求配置足够的环保设施及消防设施；根据绿色环保施工的需要，在进行场地规划时，布置足够的环保设施及绿化带；所有生产、生活设施的布置均体现安全生产、文明施工。
6、避免施工对公众利益的损害，并考虑为其他承包人提供方便。
二、施工场地规划1、施工营地为便于对外联系，项目部设在大河坝乡，采用租赁方式。
各施工队营地分别设于3#施工支洞洞口施工区、4#施工支洞洞口施工区、交通洞洞口施工区。
施工营地采用二层阻燃型彩钢活动板房，主要包括住宿、办公室、食堂、急救站、公共卫生、污水处理设施等，施工营地地面进行硬化、环境要进行绿化美化，同时做好安全用电和防火工作，保证周围环境整洁卫生；厂区内路面作硬化处理，设排水沟、混凝土围挡，做到不洒土、不扬尘，保证道路干净。
2、生产区除在3#、4#施工支洞施工区、交通洞施工区布置施工营地外，还需在各工区设置生产辅助设施，主要包括混凝土拌合站、水泥库、材料库、临时油库、钢筋加工厂、高位水池、空压机房、配电房、机械修理厂、汽车保养站、停车场、污水处理系统、泵站等设施。

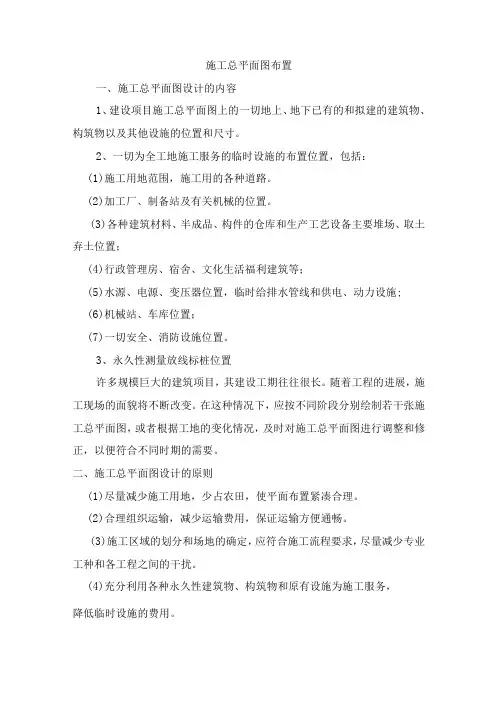

施工总平面图布置一、施工总平面图设计的内容1、建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。
2、一切为全工地施工服务的临时设施的布置位置，包括：(1)施工用地范围，施工用的各种道路。
(2)加工厂、制备站及有关机械的位置。
(3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置；(4)行政管理房、宿舍、文化生活福利建筑等；(5)水源、电源、变压器位置，临时给排水管线和供电、动力设施;(6)机械站、车库位置；(7)一切安全、消防设施位置。
3、永久性测量放线标桩位置许多规模巨大的建筑项目，其建设工期往往很长。
随着工程的进展，施工现场的面貌将不断改变。
在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。
二、施工总平面图设计的原则(1)尽量减少施工用地，少占农田，使平面布置紧凑合理。
(2)合理组织运输，减少运输费用，保证运输方便通畅。
(3)施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。
(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。
(5)各种生产生活设施应便于工人的生产生活。
(6)满足安全防火、劳动保护的要求。
三、施工总平面图设计的依据(1)各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
(2)建设地区的自然条件和技术经济条件。
(3)建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。
(4)各种建筑材料构件、加工品、施工机械和运输工具需要量一览表，以便规划工地内部的储放场地和运输线路。
(5)各构件加工厂规模、仓库及其他临时设施的数量和外廓尺寸。
四、施工总平面图的设计步骤1、场外交通的引入设计全工地性施工总平面图时，首先应从研究大宗材料、成品、半成品、设备等进入工地的运输方式入手。

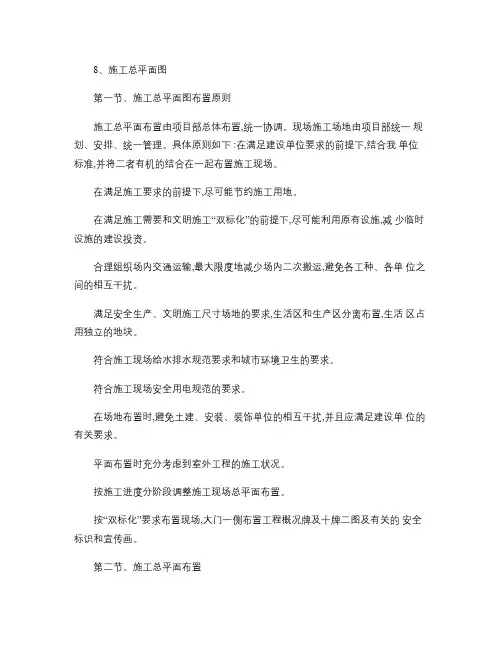

8、施工总平面图第一节、施工总平面图布置原则施工总平面布置由项目部总体布置,统一协调。
现场施工场地由项目部统一规划、安排、统一管理。
具体原则如下 :在满足建设单位要求的前提下,结合我单位标准,并将二者有机的结合在一起布置施工现场。
在满足施工要求的前提下,尽可能节约施工用地。
在满足施工需要和文明施工“双标化”的前提下,尽可能利用原有设施,减少临时设施的建设投资。
合理组织场内交通运输,最大限度地减少场内二次搬运,避免各工种、各单位之间的相互干扰。
满足安全生产、文明施工尺寸场地的要求,生活区和生产区分离布置,生活区占用独立的地块。
符合施工现场给水排水规范要求和城市环境卫生的要求。
符合施工现场安全用电规范的要求。
在场地布置时,避免土建、安装、装饰单位的相互干扰,并且应满足建设单位的有关要求。
平面布置时充分考虑到室外工程的施工状况。
按施工进度分阶段调整施工现场总平面布置。
按“双标化”要求布置现场,大门一侧布置工程概况牌及十牌二图及有关的安全标识和宣传画。
第二节、施工总平面布置1. 施工道路布置昆明市公路及道路网发达,给水管衔接工程紧靠道路,交通运输方便。
给本工程施工范围内道路己具备。
在各构筑物间均拟修筑施工便道 (在设计的区间路位置与进场道路相连接。
施工便道在原填筑路基上铺筑 10cm 厚碎石,再铺筑 20cm 厚粉煤碴路面。
2. 水、电系统及通讯设施(1供水系统本工程用水包括施工用水和生活用水,拟由业主提供的在接水处安设计量水表后沿施工区用镀锌管引至各用水点。
(2供电系统拟引接业主提供的电源线至配电室。
配电室内配备相应的开关柜及电器控制设备,各主要用电点采用专线供电 (如抽水、砼系统的用电 ,使其用电得到有效保证。
配电室采用砖瓦结构,面积 20m 2。
施工现场电力线路采用三相五线制,电气设备的金属外壳必须与专用保护零线连接。
为防电力线路出现故障或供电部门临时停电维修及工地机械设备用电量超过时引起工地用电电力不足,本工程自备 2台 75kW 移动式柴油发电机组,作备用电源供用。
施工总平面图及布置说明
施工总平面图及布置说明
为了合理布局施工现场平面及临时设施，实施封闭式管理，我们结合实际情况进行了规划。
所有临时用房都标有科室门牌，并采用空心板屋面，卫生间、淋浴间及厨房等地面、墙裙铺设面砖，同时要求文明整洁。
在易燃易爆处配置了足够的消防设施，以预防各种安全隐患的发生。
临时施工道路
为了方便进出施工现场，我们将施工主通道由现有改建道路连接到施工现场入口，并在场内铺设了临时道路。
临时供水布置
为满足施工用水、生活用水、消防用水的需求，我们采用了环向封闭布置的配水管网。
主杆线采用中48镀锌管，支管
采用中25镀锌管。
这样的布置方式能够保证供水的可靠性，在管网某一处发生故障时，仍能正常使用。
临时供电布置
为了满足施工现场用电的需求，我们进行了估算并规划了配电线路。
施工现场用电分动力与照明两类，照明用电按动力用电的10％计算。
在高峰施工期，考虑砼拌和、砼泵送、钢筋、木工加工、铺装面板切割加工、水泵排水、生活照明用电等共计总用量为250KW。
配电电压380/220V引自建设方提供的电源，采用三相五线制架空配置，分支线用25平方塑料铜芯线接至各用电设备。
第十章施工总平面布置图第一节施工现场目前现状普兰县雄巴村民房建设项目场地分别位于西藏阿里地区普兰县雄巴村。
该地块地形呈矩形，地块地势较为平坦，市政条件也基本满足本地块的要求。
现场周边交通便利，场地条件良好，地形平整，无地上物，现场已具备五通一平，电源、水源已引至场地的指定位置，现场临时电源采用2台50KW发电机，通信设施接入便利，各种配套设施齐全，利于施工现场平面布置和调动施工资源优势，对保证工期提供有利保证，为工程实施提供了较为完善的条件。
第二节施工总平面布置原则及依据2.1布置原则为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置时应综合考虑，平面布置原则确定如下：1依据工程特点和各施工阶段施工要求，综合考虑施工任务，对施工平面实行分阶段布置和管理，把办公区、生产区和加工区分开布置。
2方便各种材料存放以及组织场内运输，便于施工方进行管理和服务。
3施工平面紧凑有序，在满足施工的条件下，尽量节约施工用地。
4按专业划分施工用地，尽量避免各专业用地交叉而造成的相互影响干扰。
5 在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度的减少场内运输，特别是减少场内二次搬运。
6尽量避免对周围环境的干扰和影响。
7采用装配式施工设施，减少搬迁损失，提高施工设施安装速度。
8符合施工现场卫生及安全技术要求和防火规范。
9充分利用现有条件、综合考虑施工各阶段的工况，按照“四节一保” 要求进行布置，满足绿色节能建筑要求。
10在满足施工生产需要和西藏自治区政府有关规定的前提下，做到“五化”:硬化、绿化、净化、亮化、美化。
2.2 布置依据1招标文件中对施工现场布置的有关要求。
2现场红线、水源、电源位置，以及该地区的规划设计和综合布线图。
3总平面图、建筑平面图、立面图。
4总进度计划及资源需用量计划。
5总体部署和主要施工方案。
6有关安全文明施工、消防及环境保护的要求。
第三节施工平面布置1现场规划施工道路。
临时道路宽度4.5米，做法为200mm混凝土路面, 出入口设冲车区，出口及大门标准，道路两边设路缘石，门口设九牌一图，达到现场文明施工要求。
施工平面布置图说明在建筑施工过程中，施工平面布置图是一个关键的环节，它对整个工程的施工流程、现场管理、安全防范以及施工效率有着重大的影响。
下面，我们将对施工平面布置图进行详细的说明。
一、施工平面布置图的目的和意义施工平面布置图是施工现场布置的依据，其目的是为了指导施工现场的各项活动，确保施工流程的顺畅、安全和高效。
通过合理的施工平面布置，可以减少各工种之间的相互干扰，减少材料的重复搬运，提高工作效率，同时也能保障施工人员的安全。
二、施工平面布置图的内容施工平面布置图主要包括以下内容：1、施工区域的划分：将施工现场划分为不同的区域，如材料堆放区、机械设备区、办公区、生活区等。
2、交通道路的规划：规划好施工现场的交通道路，确保车辆和人员的安全通行。
3、安全设施的布置：根据施工需要，布置好安全设施，如消防设施、安全警示标志等。
4、施工顺序的安排：根据施工进度计划，合理安排各工种的施工顺序。
5、环境保护措施：针对施工过程中的环境污染问题，采取相应的环境保护措施。
三、施工平面布置图的注意事项在绘制施工平面布置图时，需要注意以下几点：1、要根据施工现场的实际情况进行绘制，确保图中的内容真实、准确。
2、要考虑到各工种之间的相互影响，避免相互干扰。
3、要考虑到安全因素，确保施工现场的安全。
4、要考虑到环境保护因素，减少施工对环境的影响。
四、总结施工平面布置图是建筑施工过程中不可或缺的一部分，它对整个工程的施工流程、现场管理、安全防范以及施工效率有着重大的影响。
因此，在绘制施工平面布置图时，必须认真考虑各种因素，确保图中的内容真实、准确、完整，为施工现场的管理和施工提供有效的指导。
施工总平面布置图在建筑设计和施工的过程中，总平面布置图是一个重要的环节。
它是对整个施工项目的全面规划和安排，涉及到施工场地、施工道路、施工设备、施工材料以及人员活动等各个方面。
总平面布置图的精心设计，不仅可以提高施工效率，降低成本，还可以保障施工过程的安全。
施工总平面布置图及说明第一节施工平面布置依据及原则1、施工总平面布置依据①总平面图、基础平面图、各层平面图及立面图。
②施工部署和主要施工方案。
③总进度计划及资源需用量计划。
④业主给定的施工用地范围、水源、电源位置。
⑤施工现场安全防火标准。
⑥招标文件。
2、施工总平面布置原则施工总平面布置上坚持阶段性、适用性、灵活性。
①施工场地作为施工组织的重要部分，必须严格按照招标文件和设计图纸提供的施工条件和施工地点，因地制宜的进行规划安排，作到合理可行。
②根据各施工阶段情况，合理布置施工道路，施工道路尽量贯通，以保证材料运输道路通畅，施工方便；明确划分施工区域和材料堆放、加工场地，不准影响施工。
③符合施工流程要求，减少对各专项工程和专业工种等方面的干扰。
④根据施工总体安排的需要，充分利用规划用地，施工临时用地以满足施工、生产和现场办公需要。
⑤科学合理布置施工临时设施、运输道路、临时用水、临时用电等，立足紧凑性和灵活性，以施工总进度计划为依据进行阶段性调整，为各专业分包提供服务场地，最大限度地减小临时设施占地对其他分项工程的影响，做到投入最低，收效最大，经济适用。
⑥根据交叉施工原则，进行分阶段布置。
同时，现场机械将根据本工程建筑结构特点进行布置，以满足整个现场和整个施工过程的需要。
⑦除按照方案和计划进行布设和调整外，将无条件服从建设单位对总体施工安排，一旦必要，将随时按照建设单位要求对施工区域内临时设施进行相应调整，优先保证施工需要。
⑧施工现场的临时设施的搭建不得损坏测量控制网以及其他需要保护的警示标志，且不影响测量的通视条件。
⑨本工程施工时需建立有效的排水系统，并进行日常维修，防止对周边路面造成污染，做到工地临时排水措施畅通有效，达到“晴雨畅通无阻”的效果。
⑩充分考虑市容与环境保护，且满足安全消防，劳动保护的要求，尽全力减少扰民，尽量不占用施工场地，便于施工。
做到设施布置经济、合理、实用、安全。
3、平面管理体系由一名项目生产副经理负责总平面管理。
施工总平面图布置图及说明第一节施工总平面布置第一小节施工平面布置是施工组织设计的主要组成部分, 它是按照施工部署、施工方案和施工总进度的要求, 将施工现场的道路交通、仓库、材料堆场、搅拌站、材料加工厂、临时房屋、临时水、电管线、生产和生活设施的合理布置, 以图纸形式表现出来, 从而正确处理施工期间所需临时设施和永久建筑、拟建建筑物之间的空间关系, 以指导现场进行有组织、有计划的施工, 是布置施工现场的依据。
施工平面图设计的优劣直接影响到施工进度、生产效率和经济效益。
第二小节施工总平面图的设计依据施工平面图编制前应充分了解建筑总平面图和施工现场地形图, 要踏勘施工现场了解现有水源、电源、场地大小和可利用的房屋等情况, 根据调查得来的资料进行施工组织设计的编制, 经过精心的计算并遵照国家和地方的有关规定编制施工平面图。
其设计依据如下:1.招标文件及承包合同文件。
2.各种资料, 可以分为建设地区的原始资料和设计资料两类。
⑴建设地区的原始资料:①自然条件调查资料, 用来解决当地自然条件引起的相关问题。
如水文、地质条件的调查资料, 用于布置降水措施的选择, 降水观测点的选择；气候、风向的资料, 用于确定易燃、易爆及其他危险源设施布置等。
②建设地域的竖向设计资料和土方平衡图。
用来解决水、电管线的布置和土方的填挖及弃土、取土位置。
③建设单位及工地内可供工人临时居住的房屋、场地、加工设备及生活设施。
用来决定临时建筑及设施所需面积及其空间位置。
⑵设计资料:①总平面图, 用来正确确定临时建筑及其他设施的位置, 以及修建工地运输道路和解决排水等所需的资料；②地下、地上管道位置, 用来决定原有管道的利用或拆除、新管线的敷设及各管道与其他工程的关系, 并注意不能在拟建管道的位置上搭设临时建筑。
3、建设项目的工程概况、施工准备、部署和主要工程施工方案、施工总进度计划, 以便了解各施工阶段情况, 合理规划施工场地。
4、各种建筑材料、构件、加工品、施工机械和运输工具需要量一览表, 以便规划工地内部的储放场地和运输线路。
施工总平面图布置六、施工总平面布置㈠、施工场地布置本标段施工区域内为农田、旱地、树林，场区附近有居民区。
项目经理部以租用民房为主；各施工队在现场搭建临时房屋作为驻地，钢筋加工场地及存料场地设在施工现场。
详细布置见施工组织设计建议书表4《施工总平面布置》。
1.1项目经理部：本标段项目部共35人，拟于附近村庄租用民房300m2作为办公及生活驻地，项目经理部设工地实验室。
1.2路基施工一队：共106人，配置活动房屋350m2；在道路右侧K9+800附近旱地内清理平整一块750m2的场地作为修建临时房屋，布置车辆停放、维修场和其它临时设施用地。
1.3路基施工二队：共106人，配置活动房屋350m2；在道路右侧里程K11+400附近旱地内清理平整一块750m2的场地作为修建临时房屋，布置车辆停放、维修场和其它临时设施用地。
1.4桥涵施工队：共140人，配置活动房屋450m2；在道路右侧K11+700附近旱地内清理一块2500m2的场地作为修建临时房屋，布置加工场、预制场和其它临时设施用地。
1.5路面施工队：共176人，配置活动房屋550m2，拟在既有惠崇公路与本工程终点交叉处附近平整场地总面积3000m2，作为修建临时活动房屋、布置搅拌站、机械停放场、修理场用地。
㈡、施工道路布置本标段交通条件较为便利，惠崇公路通往拟建线路终点，各种施工材料可由该公路运来。
由于施工现场内没有沿线路方向的道路，施工队伍进场后须在线路右侧红线范围内修建沿线路纵向的施工便道，便道宽度4m，总长度2400m。
㈢、临时水电布置本标段施工及生活用水采用从当地水网接入，全线共需接入φ100输水干管2000m，φ50输水干管1500m。
施工用电从电网拉入，需要先同供电部门取得联系，搭设临时线路。
全线计划安装2台400KVA变压器，设置于桥涵施工队及路面施工队。
需搭设高压线路约1500m、低压线路约2000m。
另配置1台250KW发电机备用。
第六章施工现场平面布置施工现场平面布置本标段工程北起湖滨一公园，南至钱王祠区域。
由于施工场地的围护已由甲方搭建完成，因此我们在此不考虑围护方案。
第一节施工道路施工现场道路主要按照现有道路系统。
场外道路主要是以南山路为主。
（具体见施工平面布置图）临时设施一、管理用房包括材料试验间1间，项目部办公室2间，资料室1间，业主办公室、监理办公室各1间，会议室1大间。
采用天蓝色活动房（我公司现有）。
二、生活用房主要包括民工宿舍、食堂、仓库、厕所等，采用二层石棉活动房（现有）。
民工床铺采用上下双人床，食堂配齐消毒设备和卫生设备，每间生活用房配备一只干粉灭火器，食堂配齐消毒设备。
（具体按照卫生防疫要求和文明施工场地具体要求来实施）三、临时围护已由甲方提供。
四、材料堆场具体见施工现场平面布置图。
五、宣传铭牌本标段拟放置在湖滨一公园，临南山路（具体见施工平面布置图）。
六、施工用电、用水：（一）施工用电由业主提供的接线点接入，每隔100米设置一个开关箱，采用沿线架空三相五线制施工线路。
（二）施工用水由业主提供的接线点接入，场内铺设2寸临时水管。
六、现场总平面图1.现场施工总平面布置图２. 施工总平面布置的原则２.１在满足施工需要的前提下，尽量减少施工用地，不占或少占农田，施工现场布置要紧凑合理，保护好施工现场的古树名木、原有树木、文物等。
２.２合理布置各项施工设施，科学规划施工道路，尽量降低运输费用。
２.３科学确定施工区域和场地面积，尽量减少专业工种之间交叉作业。
２.４尽量利用永久性建筑物、构筑物或现有设施为施工服务，降低施工设施建造费用，尽量采用装配式施工设施，提高其安装速度。
２.５各项施工设施布置都要满足：有利于施工、方便生活、安全防火和环境保护要求。
３.施工总平面布置的依据３.１园林建设项目总平面图、竖向布置图和地下设施布置图。
３.２园林建设项目施工部署和主要项目施工方案。
３.３园林建设项目施工总进度计划、施工总质量计划和施工总成本计划。
３.４园林建设项目施工总资源计划和施工设施计划。
３.５园林建设项目施工用地范围和水、电源位置，以及项目安全施工和防火标准。
４.施工总平面布置内容４.１园林建设项目施工用地范围内地形和等高线；全部地上、地下已有和拟建的道路、广场、河湖水面、绿地及其他设施位置的标高和尺寸。
４.２标明园林植物种植的位置、各种构筑物和其他基础设施的坐标网。
４.３为整个建设项目施工服务的施工设施布置，包括生产性施工设施和生活性施工设施两类。
４.４建设项目必备的安全、防火和环境保护设施布置。
５. 施工部署第八章施工总平面布置图及说明8.1 施工总体布局原则及内容施工总体布局的原则是：根据本管道工程沿线街道和地形条件，按照施工总体布署确定的工区分段规划，本着方便施工管理、最大限度地减少对周围环境影响的前提下，在规定的征地范围内合理布置临时房建、临时道路、施工工厂、临时水电网络的等设施。
同时施工临时设施场地的划分和布置应符合国家有关的安全、卫生、环境保护、噪音、粉尘废水及污染物等规定，做到文明施工。
施工总体布局的基本任务是根据工程特点和施工条件，研究和解决工程施工期间所需的各种主要施工设施的布置，以便在施工总进度规定的期限内完成整个工程的建设任务，主要内容包括：（1）选择合适的施工场地布置各种生产系统，辅助工厂及办公、生活等场地设施。
（2）对外、场内施工道路的布置。
（3）选择供水、供电等系统的布置，并做好施工排水。
（4）弃渣场、堆料场规划。
8.2 施工临时设施及场地布置按照工区分段规划，全线管道工程划分为三个工`区。
一工区负责水门桥—十四号码头段施工，二工区负责东新桥—渡口所段施工，三工区负责渡口所—下角糖厂污水塘段（污水塘总出水口改造）。
一工区办公室和临时加工厂拟布置在水门桥下、滨江公园边现有露天舞厅和桌球娱乐场内；总承包项目经理部和二工区办公室、临时加工厂拟布置在惠州大桥下、渡口所加油站旁东江滩地内；三工区办公室和临时加工厂拟布置在下角供电局边、原惠州金龙木器厂内大片废弃场地内，本工区砼工程量大，需设置较大型搅拌站。
一、二工区前两处位于闹市区，可供布置的场地有限，又在气温很低的冬季施工，拟采用拼装简易房。
三工区下角供电局边原惠州金龙木器厂内有大片废弃场地，可搭设普通砖平房作临时房屋。
开挖弃渣运往建设单位指定的弃渣场，在二工区渡口所加油站旁东江滩地内，设置500 m3堆料场，以加快二工区管道回填进度。
临时生活和生产设施根据人力资源、施工工厂能满足施工高峰要求为原则进行搭设，如表8-1。
表8-1 施工临时设施一览表8. 3. 1 对处交通本管道工程全部位于市区，管线基本沿市区街道埋设。
通过市区街道现有街道可通各施工点，对处交通十分方便。
市区街道较窄，交通繁忙，大型施工机械进出施工现场需错开交通繁忙时段。
8. 3. 2 场内临时施工道路①水门桥~十四码头段管道工程主要在西枝江边，从滨江公园和原十四码头通道可进入施工现场。
由于水门路街道窄，又是市区桥西片的交通要道，如果施工车辆频繁经过水门路，会给现有拥挤的交通带来干扰和压力，拟从水门桥下~十四码头沿管线边新修一条施工便道。
②按建设单位招标澄清说明，施工期间东新桥~渡口所段滨江路要封闭交通。
破开一侧路面后，剩余半幅路可作为单向通车施工道路。
管沟开挖施工期间，运输弃土车辆较多，安排从东新桥→渡口所单向通车；管沟回填砂施工期间，运砂车辆较多，安排从渡口所→东新桥单向通车；③渡口所~糖厂污水段：七中门口~江菱街段管道沿七中围墙一侧人行道铺设。
本段江边路维持正常交通，可通行施工车辆。
江菱街~供电宿舍段江边路基本全部破坏，施工车辆可绕供电局办公楼围墙边街道通过。
8. 3. 3 道路维护由于施工道路比较窄，并穿过市区街道，施工期间，安排由10人专职人员组成的养路队，负责对外交通道路和场内施工道路的维护、保养、清理，保证施工运输车辆途经街道的环境卫生，并加强对沿线设施的保护。
在进出工地路口和交通繁忙地段，为保证施工进度和施工安全，施工过程中派专人常驻现场配合交警部门指挥施工车辆，随时疏导行车，及时处理车辆故障和交通事故，避免或减少运输中的相互干扰，保持施工交通顺利畅通。
8.4施工水电网络布置施工用水可直接抽取西枝江及东江河水化验确定后使用。
生活用水直接驳接市政自来水。
施工用电从建设单位提供的沿途接电口驳接。
需与供电部门协商、搭接原闸动力和照明线路接口的处理办法。
另外，每工区设置100KW柴油发电机组1台，满足停电时施工生产和生活用电需要。
我公司按合同负责设计、供应、安装、管理和维修施工工区和生活区的全部照明系统，保证安全用电。
施工期间，各工区安装市内电话，主要管理技术人员配备广东全球通电话，负责工地与发包方、监理和外界的通信联络。
8.5 施工总平面布置图如图8-1示。
第一节临时施工道路现场具体施工入口由业主指定道路进入，进场前应对已有的道路作一次整理，以便全面施工时能保证现场的文明及道路的畅通。
所有场内道路用道渣回填，表面用砼硬化，路基宽4.5米，路拱坡度1.5%，道路两边设排水明沟，深400mm，底宽400mm，并设污水处理池，场内积水经处理后排至市政污水管。
现场将实行硬地施工，对于搅拌区位置及砂、石堆场，通往各运输口的输送道路，用50厚块石作垫层，浇捣70厚C20砼地坪，中间要求有一定坡度的起拱排水，以保持现场整洁，加强施工文明。
砂、石堆场要求设置1000高的围栏，分区存放。
第二节临时供水设计临时用水包括施工用水、生活用水。
临时水管取DN80。
预留消防接口两个。
配水管网的布置，现场用水管网采取环形封闭布置,优点是能保证供水的可靠性,当管网等一处发生故障时,水仍可以沿管网其它供给管网,总管接至业主提供的水源,分支管用1寸接至各用水器。
临时供电设计：施工用电量的估算施工现场用电分动力电和照明电两类，照明用电按动力用电量的10%计算。
计算导线截面，以用电量最大处考虑配电线路的布置根据总用电量,配电电压380/220V引自建设方提供的电源，经计算选择总线为75平方米塑料铜芯线，零线用50平方塑料铜芯线，接地线用50平方塑料铜芯线，分支线35平方铜芯线接至各用电设备。
线路全部穿钢管和PVC管埋地暗敷，以保证施工现场文明。
施工用电的配电箱要求设置于便于操作的地方，用成品的配电箱并加防雨措施。
第三节临时设施的设计现场临时设施包括行政管理用房、生产仓库、仓库及生活用房。
行政管理用房在现场搭设，采用二层轻钢房。
生产仓库包括钢筋仓库、木工仓库、安装仓库等。
仓库包括五金库、工具库、水暖库、电气库等。
生活用房包括职工宿舍、食堂、厕所、浴室等，按高峰期280个劳动人数考虑。
所有临时设施均使用标准、统一的材料，用多孔砖、彩色钢瓦搭设，其中办公楼搭设轻钢房，职工宿舍搭设活动房。
