防止锅炉汽包满水和缺水事故(2021新版)

9 防止锅炉汽包满水和缺水事故9.1汽包锅炉应至少配置两只彼此独立的就地汽包水位计和两只远传汽包水位计。

水位计的配置应采用两种以上工作原理共存的配置方式，以保证在任何运行工况下锅炉汽包水位的正确监视。

9.2汽包水位计的安装9.2.1 取样管应穿过汽包内壁隔层，管口应尽量避开汽包内水汽工况不稳定区（如安全阀排汽口、汽包进水口、下降管口、汽水分离器水槽处等），若不能避开时，应在汽包内取样管口加装稳流装置。

9.2.2汽包水位计水侧取样管孔位置应低于锅炉汽包水位停炉保护动作值，一般应有足够的裕量。

9.2.3水位计、水位平衡容器或变送器与汽包连接的取样管，一般应至少有1：100的斜度，汽侧取样管应向上向汽包方向倾斜，水侧取样管应向下向汽包方向倾斜。

9.2.4 平衡容器汽、水侧取样管和取样阀门均应良好保温。

平衡容器及参比水柱的管道不得保温。

9.2.5新安装的机组必须核实汽包水位取样孔的位置、结构及水位计平衡容器安装尺寸，均符合设计要求9.2.6 所有水位表都必需具有独立的取样孔。

不得在同一取样孔上串、并联多个水位测量装置，以免互相影响，降低水位测量的可靠性。

9.2.7所有水位表安装时，均应以汽包同一端的几何中心线为基准线。

必须采用水准仪精确确定各水位表的安装位置，不应以锅炉平台等物作为参比标准。

9.2.8 水位表汽水侧取样阀门安装时，应使阀杆处于水平位置，以避免在阀门内形成水塞。

9.3 对于过热器出口压力为13.5MPa及以上的锅炉，其汽包水位计应以差压式（带压力修正回路）水位计为基准。

汽包水位信号应采用三选中值的方式进行优选。

9.3.1 差压水位计（变送器）应采用压力补偿。

汽包水位测量应充分考虑平衡容器的温度变化造成的影响，必要时采用补偿措施。

9.3.2 汽包水位测量系统，应采取正确的保温（水位计汽水取样管、取样阀门、和连通管均应保温，平衡容器不应保温）、伴热及防冻措施，以保证汽包水位测量系统的正常运行及正确性。

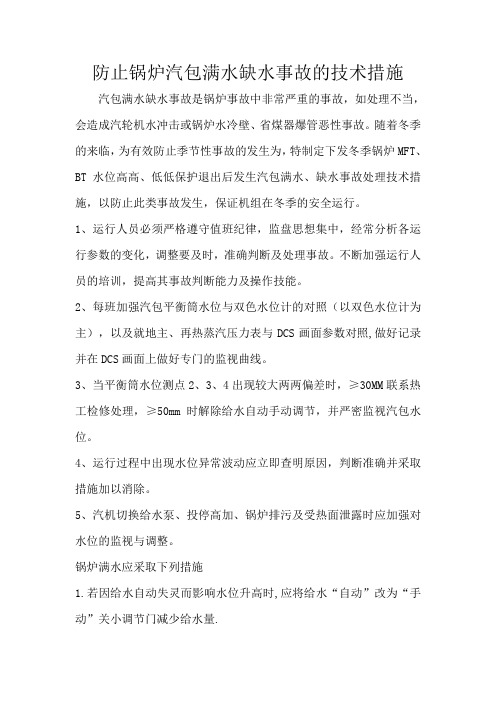

防止锅炉汽包满水缺水事故的技术措施汽包满水缺水事故是锅炉事故中非常严重的事故，如处理不当，会造成汽轮机水冲击或锅炉水冷壁、省煤器爆管恶性事故。

随着冬季的来临，为有效防止季节性事故的发生为，特制定下发冬季锅炉MFT、BT水位高高、低低保护退出后发生汽包满水、缺水事故处理技术措施，以防止此类事故发生，保证机组在冬季的安全运行。

1、运行人员必须严格遵守值班纪律，监盘思想集中，经常分析各运行参数的变化，调整要及时，准确判断及处理事故。

不断加强运行人员的培训，提高其事故判断能力及操作技能。

2、每班加强汽包平衡筒水位与双色水位计的对照（以双色水位计为主），以及就地主、再热蒸汽压力表与DCS画面参数对照,做好记录并在DCS画面上做好专门的监视曲线。

3、当平衡筒水位测点2、3、4出现较大两两偏差时，≥30MM联系热工检修处理，≥50mm时解除给水自动手动调节，并严密监视汽包水位。

4、运行过程中出现水位异常波动应立即查明原因，判断准确并采取措施加以消除。

5、汽机切换给水泵、投停高加、锅炉排污及受热面泄露时应加强对水位的监视与调整。

锅炉满水应采取下列措施1.若因给水自动失灵而影响水位升高时,应将给水“自动”改为“手动”关小调节门减少给水量.2.如水位继续升高当水位增加到+150mm时汽包紧急放水一、二次门应联锁打开，如果联锁不起作用应手动迅速开启。

3.若因水位高而导致汽温下降应关小一、二级减温水电动调节门。

必要时关闭一、二级减温水电动门或手动门开启过热器和蒸汽管路疏水门通知汽机开启有关疏水。

4. 若因给水压力异常升高而引起汽包水位升高时应立即联系汽机尽快恢复给水压力。

5.当因调整不当造成汽包水位上升时，可以用开大联排的方法降低水位至正常范围。

6.正常运行中，严禁采用汽包事故放水门，汽泵（给水泵）再循环来调节汽包水位。

7.如采取措施无效,汽包水位达到保护动作值(±250㎜延时3S)水位(保护已切除）应果断紧急手动BT停炉。

整体解决方案系列防止锅炉汽包满水缺水事故措施（标准、完整、实用、可修改）编号：FS-QG-25909防止锅炉汽包满水缺水事故措施Model measures to prevent boiler drum full water shortage说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定1、锅炉汽包水位保护的运行要求:(1)汽包水位保护是锅炉启动的必备条件之一，该保护未正常投入，严禁锅炉启动。

(2)在锅炉启动前应进行汽包水位保护的实际传动校检，严禁用信号短接方法进行模拟传动替代，而必须用上水方法进行高水位保护试验、用排污门放水的方法进行低水位保护试验。

(3)汽包水位保护的投退与控制逻辑的整定修改，必须严格执行审批制度。

(4)锅炉汽包水位高、低保护应采用独立测量的三取二的逻辑判断方式。

当有一点因某种原因须退出运行时，并经公司生产副经理或总工审批，限期(不宜超过8h)恢复;当有二点因某种原因须退出运行时，应自动转为一取一的逻辑判断方式，并制定相应的安全运行措施，经公司生产副经理或总工批准，限期恢复(不宜超过8h)，如逾期不能恢复，应立即停止锅炉运行。

(5)锅炉汽包水位保护的整定值和延时值应依照锅炉厂家规定，不得自行确定。

2、锅炉汽包水位计的运行要求:(1)锅炉应至少确保配置两只彼此独立的就地汽包水位计和两只远传汽包水位计。

水位计采用两种以上工作原理共存的配置方式，集控室内至少要有两只性能可靠的远传水位计，每个远传水位表在运行规程规定的最低、最高安全水位刻度处应有明显的标记。

其指示值应定时与就地水位计进行校对，以保证在任何运行工况下锅炉汽包水位的正确监视和调节。

(2)当一套水位测量装置因故障退出运行时，应立即告知生技部热控主管，并填写缺陷单，加强其它水位计的对照检查，避免加减负荷或进行重大操作，维持机组稳定运行。

故障水位计一般应在8h内恢复。

若不能完成，发电部会同热控人员制定相应技术措施，经公司生产副经理或总工批准，允许延长工期，但最多不能超过24h。

可编辑修改精选全文完整版锅炉（缺水、满水、汽水共腾、超压）事故应急处置措施1、缺水事故应急处置措施1.1首先确认锅炉是严重缺水还是轻微缺水，当锅炉的所有直观水位表均看不见水位时，必须立即停炉，立即停止燃料供应，严禁向锅炉内进水。

1.2对可以进行“叫水”的锅炉立即进行“叫水”操作，叫水”操作后，水位表出现水位时，可以缓慢地开启动锅炉的燃烧设备，使其继续投入使用；经“叫水”操作后，水位表中不出现水位时，严禁再向锅炉内上水，必须紧急停炉，不允许“叫水”操作的锅炉，应紧急停炉。

2、满水事故应急处置措施2.1当锅炉汽压正常、水位高于最高安全水位线时，但低于上部可见边缘，应冲洗水位表，验证水位是否假水位，并采取措施减少给水，恢复水位正常。

2.2水位继续升高时，应开启排污阀和事故放水阀放水。

3、汽水共腾事故应急处置措施3.1减弱燃烧，关小主汽阀，降低负荷。

3.2全开锅筒表面排污阀，并适当开启定期排污阀，同时加大给水，保持正常水位，造成蒸汽管道水击时，应开启蒸汽管道和分汽缸上的疏水器（阀）将水排出。

3.3故障排除后，应冲洗水位表恢复正常运行，如经上述处理后故障仍未排除，应立即停炉。

4、炉管爆破事故急处置措施4.1当炉管轻微破裂，能够维持正常水位，事故不再扩大时，可减负荷继续运行、待备用炉启动后，立即停炉检修。

4.2当炉管严重破裂，不能够维持正常水位、汽压时，应采取紧急停炉措施，此时，引风机不能停，给水继续，尽力维持水位，防止其它管子烧坏。

5、锅炉超压事故急处置措施5.1减弱尾气进气量燃烧，如安全阀失灵而不能紧急排汽时，可以手动进行排汽。

5.2保持水位表正常水位；进行上水和排污，降低炉温。

6、锅炉爆炸事故现场处处置6.1发生锅炉爆炸事故时，必须设法躲避爆炸物和高温水、汽，人员在尽可能的情况下迅速撤离事故现场。

6.2急救之前，救援人员应确信受伤者所在环境是安全的，爆炸停止后立即查看是否有人员伤亡，如有人员伤亡要本着时间就是生命，先救命后治伤，先救重后救轻的原则，对受伤人员实施现场急救措施，并切断锅炉燃料系统，供水系统、与外界连接的蒸汽系统。

防止锅炉汽包满、缺水事故的反措锅炉运行中汽包水位过高，将使汽包内汽侧空间变小，蒸汽带水，汽温下降，严重时汽包内炉水满至过热器，将引起管道振动，汽机水冲击等恶心事故。

汽包水位过低，将破坏水循环，严重时将引起水冷壁管因缺水干烧，水冷壁过热爆管等。

为保证设备安全运行，特制定如下措施：一、锅炉汽包水位计的安装必须符合规范，水位计量程符合要求。

二、锅炉运行中，至少要保证两种类型及以上的水位计能可靠运行，否则应汇报值长请示总工，申请停炉。

三、对于高参数、大容量锅炉，特别是300MW以上容量锅炉，锅炉缺水后严禁采用叫水方式判别锅炉汽包缺水，具体进水时间应汇报值长，请示总工后再确定进水时间。

四、锅炉汽包高低水位保护，每次升炉之前必须采用真实水位来作，对于三取二的保护，必须两两配对，作三次。

正常运行中作汽包高低水位Ⅰ、Ⅱ值时，必须缓慢地将汽包水位调至规定值，检查汽包事故放水门的动作情况。

五、锅炉汽包高位电接点水位计应定期冲洗，防止电接点水位计不准确发生误判断。

锅炉汽包水位进得过高严禁将高位电接点水位计进至满刻度。

六、锅炉所有水位计读数均失去监视时或所有水位计损坏时，锅炉应紧急停炉。

七、正常运行中，应加强对汽动给水泵的运行维护工作，备用电动给水泵应定期启动试转，建议将电泵带负荷运行一段时间稳定后停运作备用。

运行期间若发生电动给水泵勺管油温高，应停运联系检修检查易熔塞是否损坏，不能等到泵跳后，再联系检查。

八、就地水位计必须按规定定期冲洗，每班接班后必须校对汽包水位计一次。

汽包水位计读数偏差不能超过±30mm，否则应联系热工处理。

九、运行中汽包水位派专人监视，给水自动应可靠投入，给水自动投不起时，应汇报相关领导，及时联系热工处理。

十、锅炉汽包水位的监视，应以就地水位计为准，升停炉期间或低负荷运行时，为防止差压式水位计读数不准确，必须随时与就地水位计读数相对。

一般汽包压力达13MPa以上时，方可以差压式水位计读数来调节汽包水位。

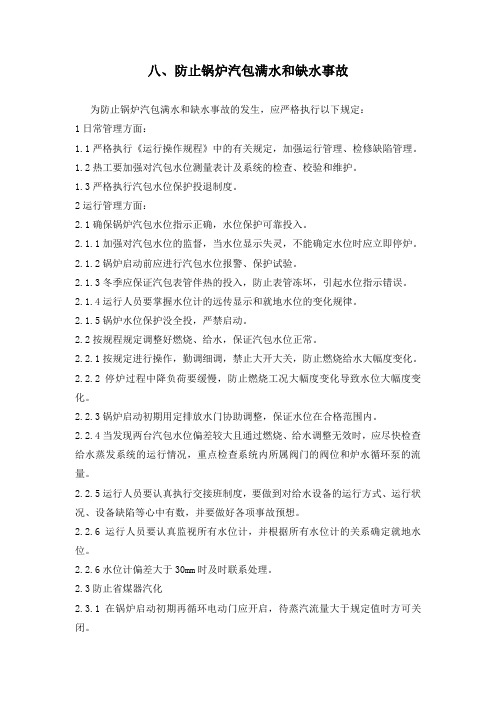

八、防止锅炉汽包满水和缺水事故为防止锅炉汽包满水和缺水事故的发生，应严格执行以下规定：1日常管理方面：1.1严格执行《运行操作规程》中的有关规定，加强运行管理、检修缺陷管理。

1.2热工要加强对汽包水位测量表计及系统的检查、校验和维护。

1.3严格执行汽包水位保护投退制度。

2运行管理方面：2.1确保锅炉汽包水位指示正确，水位保护可靠投入。

2.1.1加强对汽包水位的监督，当水位显示失灵，不能确定水位时应立即停炉。

2.1.2锅炉启动前应进行汽包水位报警、保护试验。

2.1.3冬季应保证汽包表管伴热的投入，防止表管冻坏，引起水位指示错误。

2.1.4运行人员要掌握水位计的远传显示和就地水位的变化规律。

2.1.5锅炉水位保护没全投，严禁启动。

2.2按规程规定调整好燃烧、给水，保证汽包水位正常。

2.2.1按规定进行操作，勤调细调，禁止大开大关，防止燃烧给水大幅度变化。

2.2.2停炉过程中降负荷要缓慢，防止燃烧工况大幅度变化导致水位大幅度变化。

2.2.3锅炉启动初期用定排放水门协助调整，保证水位在合格范围内。

2.2.4当发现两台汽包水位偏差较大且通过燃烧、给水调整无效时，应尽快检查给水蒸发系统的运行情况，重点检查系统内所属阀门的阀位和炉水循环泵的流量。

2.2.5运行人员要认真执行交接班制度，要做到对给水设备的运行方式、运行状况、设备缺陷等心中有数，并要做好各项事故预想。

2.2.6运行人员要认真监视所有水位计，并根据所有水位计的关系确定就地水位。

2.2.6水位计偏差大于30mm时及时联系处理。

2.3防止省煤器汽化2.3.1在锅炉启动初期再循环电动门应开启，待蒸汽流量大于规定值时方可关闭。

2.3.2变工况时，应注意监视炉水循环泵的运行情况，如发现循环泵汽化时，应及时切换备用泵运行，并尽快采取措施调整两侧给水流量。

2.3.3机组运行中突然掉闸时，严密监视省煤器后给水温度，防止省煤器汽化，必要时开启省煤器再循环门。

2.4保证锅炉给水系统、放水系统阀门开关灵活，锅炉启动前应对有关阀门进行试验，发现问题及时联系处理。

编订：__________________审核：__________________单位：__________________防止锅炉汽包满水和缺水事故Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-6107-45 防止锅炉汽包满水和缺水事故使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

1 确保汽包水位计指示正确，水位保护可投入。

1.1 当汽包水位计有一套发生故障时，首先应维持机组稳定运行，避免加减负荷和进行重大操作，联系有关人员尽快处理，处理时必须办理工作票并写明故障原因、处理方案和危险因素控制措施等，如8h内不能恢复正常运行时应制定措施，经总工程师批准后允许延长工期至24小时。

1.2 按规程要求对汽包水位计进行零位校验，当各水位计偏差大于30mm时，应立即汇报，并查明原因予以消除。

1.3 进行水位计校验时，运行人员和校验人员要密切配合，并要求机组负荷在满负荷情况下且运行稳定，试验期间禁止锅炉吹灰。

1.4 在运行中当发现汽包水位大幅度变化时，应首先分析水位变化的原因，不能盲目操作，如汽包水位变化超过规定值而保护拒动时应执行紧停。

1.5 冬季应保证汽包水位计测量表管伴热的投入，水位测量小间暖气可*投入，防止表管冻坏，引起水位指示错误。

2 汽包水位保护2.1 在锅炉启动前和停炉前应进行实际传动校验。

用上水方法进行高水位保护校验，用排污门放水的方法进行低水位保护校验，禁止采用信号短接的方法校验。

2021新版电力系统反事故措施Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention.（安全管理）单位：___________________姓名：___________________日期：___________________2021新版电力系统反事故措施导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。

显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。

一、通用部分（6条）1、防止火灾事故2、防止人员伤亡事故3、防止交通事故4、防止重大环境污染事故5、防止压力容器爆破事故6、防止垮坝、水淹厂房和厂房坍塌事故二、电气部分（11条）7、防止电气误操作事故8、防止发电机损坏事故9、防止继电保护事故10、防止系统稳定破坏事故11、防止大型变压器损坏和互感器爆炸事故12、防止开关设备事故13、防止接地网事故14、防止污闪事故15、防止倒杆塔和断线事故16、防止全厂停电事故17、防止枢纽变电所全停事故三、汽机部分（2条）18、防止汽轮机超速和轴承系统断裂事故19、防止汽轮机大轴弯曲和轴瓦烧损事故四、锅炉部分（5条）20、防止大容量锅炉承压部件爆漏事故21、防止锅炉尾部再次燃烧事故22、防止锅炉炉堂爆炸事故23、防止制粉系统爆炸和煤尘爆炸事故24、防止锅炉汽包满水和缺水事故五、热工部分（1条）25、防止分散控制系统失灵热工保护拒动事故XX设计有限公司Your Name Design Co., Ltd.。

防止锅炉汽包满水缺水事故汽包满水缺水事故是锅炉发生事故中非常严重的事故，如处理不当，也许会造成汽轮机水冲击或锅炉水冷壁、省煤器爆管恶性事故。

为防止此事故发生，制定如下措施：1、锅炉汽包应至少配置两只彼此独立的就地汽包水位计和两只远传汽包水位计水位计的配置应采用两种以上工作原理共存的配置方式，以保证在任何运行工况下锅炉汽包水位的正确监视。

2、确保汽包水位计的安装符合安装和运行要求。

3、汽包水位测量系统，应采取正确的保温、伴热及防冻措施，以保证汽包水位计测量系统的正常运行正确性。

两取样管平行敷设，共同保温，中间不能有保温隔离层，伴热设施对两管伴热均匀，不应造成两管内冷凝水出现温差。

4、汽包就地水位计的零位应以制造厂提供的数据为准，并进行核对、标定。

5、按规定要求对汽包水位计进行零位校验。

当各水位计偏差大于30mm时，立即汇报，并查明原因予以消除。

当不能保证两种类型水位计正常运行时，必须停炉处理。

6、严格按照运行规程及各项制度，对水位计及其测量系统进行检查及维护。

机组启动调试时应对汽包水位校正补偿方法进行校对、验证，并进行汽包水位计的热态调整及校核。

新机验收时应有汽包水位计安装、调试及试运专项报告，列入验收主要项目之一。

7、当一套水位测量装置因故障退出运行时，应填写处理工作票，工作票应写明故障原因、处理方案、危险因素预告等注项，一般应在8小时内恢复。

若不能完成，应制定措施，经总工程师批准，允许延长工期，但最多不能超过24小时，并报上级主管部门备案。

8、锅炉应安装汽包水位高、低位报警及保护，并保证随时可靠好用。

锅炉水位保护的停退，必须严格执行审批制度；水位保护是锅炉启动的必备条件之一，水位保护不完整严禁启动。

9、当运行中无法判断汽包确实水位时，应紧急停炉。

10、给水系统中各备用设备应处于正常备用状态，按规定定期切换。

失去备用时，应制定安全运行措施，限期恢复投入备用。

11、建立锅炉汽包水位测量系统的维修和设备缺陷档案，对各类设备缺陷进行定期分析，找出原因及处理对策，并实施消缺。

防止锅炉汽包满水和缺水事故措施1、锅炉汽包水位保护严禁退出。

2、每天检查核对汽包左右侧就地水位计指示以及就地水位计和平衡罐水位偏差，偏差超过50mm联系热控人员处理，当所有水位计不能正常指示水位时，应当紧急停炉。

3、确保电动给水泵正常运行时处于备用状态，并定期试转。

4、监视DCS中给水系统各个参数正常，并根据时时的参数趋势曲线分析给水自动运行是否良好，如果自动调节性能较差或给水自动失灵时，应当立即解除给水自动，手动调整汽包水位。

5、低负荷时，应当监视给水泵再循环门自动开启，确保给水泵运行正常，汽包水位稳定。

6、启动初期，锅炉水质较差，应当加强连续排污及适当的开启定排，尽快使水质合格，防止汽包水位波动较大时，出现虚假水位而造成满水或缺水。

7、冲转前应当将汽包水位控制在-50mm～-100mm之间，防止因为汽轮机开启主汽门冲转瞬间造成压力突然下降出现虚假水位而满水。

8、对可能影响小机运行的缺陷及时处理，加强监视其运行参数，必要时启动电动给水泵旋转备用。

9、运行中发生一台小机跳闸时，此时电泵给水泵应当联动，并手动增加电泵的出力，并迅速将另外运行的一台小机解除自动至手动，防止运行的小机因为给水指令增加而超速跳闸，造成锅炉缺水事故。

10、切换给水泵、投入或退出高加系统、主/旁路给水电动门切换过程中，都应当注意跳闸给水流量，避免出现虚假水位造成满水或缺水事故。

11、当机组甩负荷、安全门动作、受热面泄漏、较大幅度快速加减负荷时，应当手动进行水位调整，避免出现虚假水位造成满水或缺水事故。

12、锅炉冷态启动时，应当以水位电视的就地水位计为准，并随着锅炉的升温升压，进行水位计的冲洗，确保水位计好用。

13、汽包的定排、连排、以及事故放水门定期进行开关试验，确保其良好备用。

14、每天接班后，进行热工信号和事故音响试验。
