3DSMAX教程：多边形基础操作学习目标：1.熟练掌握倒角剖面和置换两种二维转三维技术。
学习内容：一、木凳图 17-1层次：熟练掌握形式：边讲边练时间：30目的：通过本例的学习掌握多边形建模的基础技巧，包括线的连接操作、面的桥接操作、面挤出操作等。
内容：第1步：在顶视图画一个长方体，具体参数如下：图 17-2第2步：在长方体上单击右键，选择“转换为”→“转换为可编辑多边形”，如下图所示：图 17-3第3步：在边子级别选择下图所示的四条边。
图 17-4第4步：在修改面板中单击连接右侧的按钮，弹出连接边对话框，如下图所示：图 17-5第5步：在连接边对话框中进行如下图所示设置后单击确定。
图 17-6第6步：使用同样的方法进行连接边操作，完成效果如下：图 17-7第7步：在多边形子级别下选择如下图所示的四个多边形。
图 17-8第8步：在修改面板中单击挤出右侧的按钮，弹出挤出多边形对话框，设置挤出高度45，如下图所示：图 17-9第9步：在边子级别中选择下图所示的四条边。
图 17-10第10步：参照第4步、第5步操作进行连接边操作，结果如下图所示。
图 17-11第11步：选择如下图所示的位置相对的两个多边形。
图 17-12第12步：在修改面板中单击桥按钮，结果如下图所示。
图 17-13 第13步：使用相同的方法桥接另一面的多边形。
第14步：参照第10－13步，完成下图所示效果。
图 17-14 第15步：赋材质、渲染输出并保存。
二、巧克力图 17-15层次：熟练掌握形式：边讲边练时间：20目的：通过本例的学习掌握多边形建模的基础技巧，包括切角操作、边面的选择技巧、面插入、面倒角等技巧。
内容：第1步：在顶视图画一个长方体，具体参数如下。
图 17-16第2步：在边子级别，选择下图所示的几条边之后，单击修改面板中的循环。
图 17-17操作的结果是选择了上下两个面的边，如下图所示：图 17-18第3步：在修改面板中单击切角右侧的按钮，在弹出的切角边对话框中设置切角量，如下图所示：图 17-19第4步：在多边形子级别下选择如下图所示的多边形。
3Ds max多边形建模主要功能命令3Ds max多边形建模方法比较容易理解，非常适合初学者学习，并且在建模的过程中用者有更多的想象空间和可修改余地。
在这篇教程里，我们要通过循序渐进的讲解及相应的小实例来对3Ds max7中的多边形建模进行剖析，使读者可以比较全面的了解和掌握3Ds max7中的多边形建模方式与流程.本节介绍3Ds max多边形建模所用到的主要功能命令，另外为了让大家了解的更彻底，还会在文章末尾补充讲解一些不太常用的命令。
（一）选择功能首先讲关于多边形中的选择功能，也就是使我们可以更有效地选择多边形中子物体的命令，打开选择卷展栏（如图39所示）。
图39这个卷展栏中包含了选择子物体方面的所有功能，上面的五个按钮分别对应于多边形的五种子物体（点，边，边界，面，元素），被激活的子物体按钮为上图所示的黄色显示，再次单击可以退出当前的子层级，也可以直接点击进入别的子层级，它们的快捷键是数字键的1，2，3，4，5（注意不是小键盘上的数字键）。
中间是三个复选框。
第一个是By Vertex（通过点选择）,它只能在除了点以外的其余四个子层级中使用。
比如进入边层级，勾选此项，然后在视图中的多边形上点击，注意要点击有点的位置，那么与此点相连的边都会被选择（如图40所示），在其它层级中也是同样的操作；第二个是Ignore Backfacing（忽略背面），一般在选择的时候，比如框选时会将背面的子物体一起选中，如果勾选此项，再选择时只会选择可见的表面，而背面不会被选择，此功能只能在进入子层级时被激活；第三个是by angle（通过角度选择），如果与选择的面所成角度在后面输入框中所设的阀值范围内，那么这些面会同时被选择。
图40下方是四个加强选择功能的按钮。
Shrink和Grow分别是收缩和扩张选择区域，具体效果如图41所示；Ring为选中与当前边平行的所有边（如图42所示），此功能只能应用在边和边界层级中；Loop为选中可以与当前选择的部分构成一个循环的子物体（如图43所示），此功能也只能应用在边和边界层级中。
（一）多边形之间合并和分离的操作命令（如图04所示）。
图04Attach（合并）：这个命令可以将其它的物体合并到当前的多边形中，变为多边形中的一个Element(元素)。
同时它也继承了多边形的一切属性和可编辑性，可以合并3Ds max中创建的大部分物体。
进入Eleme nt子层级中还可以选中它们。
操作也很简单，单击此命令按钮(如图04所示)。
然后在视图中点击要合并进来的物体就行了。
如果要合并多个对象，可以单击右侧的小方块按钮，打开一个Attach List(合并列表)窗口。
在其中将要合并的物体一起选中。
再单击Attach钮确定就一次都合并进来了。
Detach（分离）：看了这个命令我想大家也能知道它的意思了吧。
它的作用与Attach刚好相反。
它是将选择部分从当前多边形中分离出去。
分离有两种方式。
既可以分离为当前多边形的一个元素，也可以分离为一个单独的物体，与当前多边形完全脱离关系，允许被重新命名。
这些可以在选择子物体单击Detach 钮后弹出的窗口中进行设置(如图05所示)。
图05（二）多边形中特殊的删除和针对子物体层级的拆分命令（如图06所示）。
图06Remove(删除)：注意在多边形编辑过程中有两种删除状态，一种是当我们删除了一些点的时候，那么包含这些点的面都会因失去基础而消失，这样就产生出了洞，这种删除只要选择好子物体后按下键盘上的Del键就可以了。
还有一种就是这个命令，当用它删除时，包含这些点的面不会消失，而是会把基础转移到与删除的点邻近的点上，所以不会出现漏洞。
这个命令适用于点和边层级，对应于键盘上的Backspace 键。
具体效果如图07所示。
图07Break（打断）：这个命令可以将选中的点分解，俗称将点打断，也就是说打断前此点连着几条边，打断后就分解为相应数目的点。
只要选中要打断的点单击此钮就行了，它只适用于点层级（如图08所示）。
图08Split（分离）：结合上面的命令再理解这个就容易了。
3ds max 2011多边形建模实战（1）精确创建场景在前面的系列实例中，为大家讲解了多边形建模的相关知识，相信各位朋友已经深入了解了该建模方法，为了巩固各位朋友所学到的知识，并使大家能够将所学内容应用到实际的工作当中，我们开发了这套3ds max 2011多边形建模实战演练系列，通过一系列实际案例的操作，使大家了解多边形建模实际操作方法，该系列实例涉及建筑、装饰、游戏等各行业，相信各位朋友在学习后，一定会有所收获的。
在本实例中，将指导各位朋友制作一个室内建筑模型，由于内容较多，讲解较为细致，将分为两大部分来进行，第一部分讲解怎样准确设置模型的基础单位，并设置基础模型；第二部分讲解怎样细致编辑模型。
通过这两部分，使读者了解室内建筑模型的创建方法。
多边形建模由于建模的准确性较高，并且生成的模型面数较少，所以被广泛应用于建筑行业。
以下两个实例需要创建一个长3600mm、宽6000mm，高3000mm的室内建筑模型，该模型底部有100mm高的踢脚线，在较短的一侧墙体有三扇落地窗，每扇窗户宽1000mm，高28 00mm，窗户间的间隔为200mm，本实例中将设置标准单位并多模型进行基础编辑。
在制作模型之前，各位朋友需要首先下载素材文件，素材文件包括基础模型和完成后的模型。
（1）运行3ds max 2011，创建一个新的文件，首先需要对单位进行设置。
在菜单栏中执行“自定义”→“单位设置”，打开“单位设置”对话框，在建筑行业，通常会使用毫米（m m）为单位。
提示：选择“公制”单选按钮后，可以选择公制单位。
（2）设置系统单位为“毫米”。
提示：系统单位是整个3ds Max的标准度量。
只能在导入或创建几何体之前更改系统单位值。
（3）在视图中创建一个长方体。
（4）为了便于能够更准确地进行以后的编辑，需要设置长方体的位置。
确定长方体为选择状态，在主工具栏内右击“选择并移动”按钮，在打开的“移动变换输入”对话框中进行设置，使长方体的中心点位于坐标原点位置。
给新手看：3Dsmax多边形建模主要功能命令（一）选择功能（二）软选择功能（三）subdivisionsurface（细分曲面）（四）editgeometry（编辑多边形整体）（五）editverties（编辑点）（六）editedges（编辑边）（七）editborders（编辑多边形边界线）（八）editpolygons（编辑多边形面）（九）editelements（编辑多边形元素）（十）polygonproperties（多边形属性）（十一）paintdeformation（动态笔刷）附：多边形建模中一些不常用的命令3dsmax多边形建模方法比较容易理解，适合初学者学习，有更多的想象空间和可修改余地。
介绍3dsmax多边形建模所用到的主要功能命令。
（一）选择功能先说多边形中的选择功能，我们可以更有效地选择多边形中子物体的命令，打开选择卷展栏这个卷展栏中包含了选择子物体方面的所有功能，上面的五个按钮分别对应于多边形的五种子物体（点，边，边界，面，元素），被激活的子物体按钮为上图所示的黄色显示，再次单击可以退出当前的子层级，也可以直接点击进入别的子层级，它们的快捷键是数字键的1，2，3，4，5（注意不是小键盘上的数字键）。
中间是三个复选框。
第一个是byvertex（通过点选择）,它只能在除了点以外的其余四个子层级中使用。
比如进入边层级，勾选此项，然后在视图中的多边形上点击，注意要点击有点的位置，那么与此点相连的边都会被选择，在其它层级中也是同样的操作；第二个是ignorebackfacing（忽略背面），一般在选择的时候，比如框选时会将背面的子物体一起选中，如果勾选此项，再选择时只会选择可见的表面，而背面不会被选择，此功能只能在进入子层级时被激活；第三个是byangle（通过角度选择），如果与选择的面所成角度在后面输入框中所设的阀值范围内，那么这些面会同时被选择。
下方是四个加强选择功能的按钮。

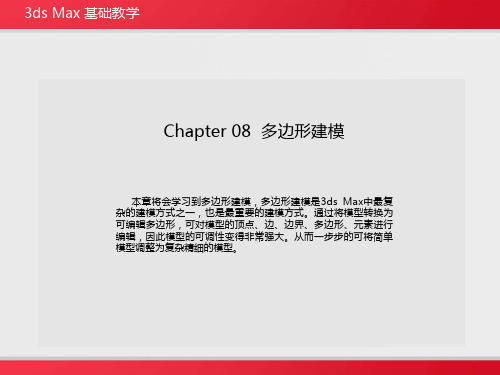

第8章多边形建模通过本章的学习，能够熟练进行如下工作：区别3ds max的各种建模工具；使用网格对象的各个次对象层次；理解网格次对象建模和编辑修改器建模的区别；在次对象层次正确进行选择；使用Smoothing；使用Mesh Smooth和HSDS编辑修改器增加细节。
不管是否为游戏建模，优化模型并得到正确的细节都是成功产品的关键。
模型中不需要的细节也将增加渲染时间。
模型中使用多少细节是合适的呢？这就是建模的艺术性所在，人眼的经验在这里起着重要作用。
如果角色在背景中快速奔跑，或者喷气飞机在高高的天空快速飞过，那么这样的模型就不需要太多的细节。
8.1 3ds max的表面在3ds max中建模的时候，可以选择如下三种表面形式之一：网格（Meshes）；Bezier面片（Patches）；NURBS（不均匀有理B样条）。
网格最简单的网格是由空间3个离散点定义的面。
尽管它很简单，但的确是3ds max中复杂网格的基础。
本章后面的部分将介绍网格的各个部分，并详细讨论如何处理网格。
面片当给对象应用Edit Patch编辑修改器或者将它们转换成Editable Patch对象时，3ds max 将几何体转换成一组独立的面片。
每个面片由连接边界的3到4个点组成，这些点可定义一个表面。
NURBS术语NURBS代表Non-Uniform Rational B-Splines（不均匀有理B样条）：Non-Uniform（不均匀）意味着可以给对象上的控制点不同的影响，从而产生不规则的表面；Rational（有理）意味着代表曲线或者表面的等式被表示成两个多项式的比，而不是简单的求和多项式。
有理函数可以很好地表示诸如圆锥、球等重要曲线和曲面模型；B-spline (Basis spline，基本样条线)是一个由三个或者多个控制点定义的样条线。
这些点不在样条线上，与使用Line或者其它标准二维图形工具创建的样条线不同。
后者创建的是Bezier曲线，它是B- splines的一个特殊形式。
3dmax多边形建模选择的技巧在简单的模型上，通过增减或调整点、边、多边形来产生所需要的模型，这种建模方式为多边形建模。
多边形建模是目前最流行的建模方法，建模技术先进，编辑灵活，几乎没有什么是不能够通过多边形建模来创建的。
场景中创建了这样的几个几何体，我们学习一下将它们转换为多边形建模的几种方法。
我们首先选择这个平面，单击鼠标右键，选择将它转换为可编辑多边形。
我们选择这个长方体，单击修改，我们选择这个BOX，单击鼠标右键，我们可以将它转换为可编辑多边形。
我们选择茶壶，单击功能区，可以将石墨建模工具进行打开。
我们选择建模中的多边形建模，选择将它转换为多边形。
选择这个圆柱体，我们可以为它添加编辑多边形的修改器。
但这个圆柱体，我们在添加编辑多边形之前已经为它添加一个FF D（长方体）修改器，我们添加的是编辑多边形修改器，它不是可编辑，没有可这个字。
编辑多边形和可编辑多边形的功能其实是差不多的，只是这个可编辑多边形把我们所创建的或者是这个物体，对它们进行修改的命令，全部进行了塌陷。
这样的话，它的内存也是可以进行减少的。
当我们添加编辑多边形后，对它的顶点进行了修改，然后在回到这个圆柱体的时候，它会弹出这样的一个对话框，我们单击是就可以了。
然后我们可以在参数这里修改它的半径等参数，修改后模型也是会发生相应的变化的。
我们也是可以将这个编辑多边形进行移除的，当我们将它移除后，它就回到最原始的状态了，之前对顶点的改变也都不在了。
我们现在对可编辑多边形进行一些讲解，它分为顶点、边、边界、多边形、元素这五个子层级。
选择下面的五个图标是相对应顶点这五个子层级的。
选择上面的边界，底下的边界图标也会同时被选择。
它们还有对应的有快捷键，顶点是1，边是2，边界是3，多边形是4，元素是5。
比如说按4，会选择多边形，如果在按一下，会取消选择多边形，回到可编辑多边形这里。
我们进入到顶点级别，当为选择时，所有的顶点是蓝色的，如果选择顶点后，那个顶点会变成红色的。
POLY建模命令全释前言：打好基础是建成高楼大厦的跟本条件，而MAX 学好基础是成为高手的跟本条件，俗话说，万变不离其踪, 所有优秀的作品都是这些最基础和最基本的东西组合而成的，软件只是工具，而如果做出好的作品取决于使用工具的那个人，POLY有那些功能？这些工具都能干什么？就是我想告诉大家的内容，本教程使用3DS MAX 9.0 英文版，以前版本会有所差异！请理解学习一.Selection (选择命令栏)1.Vertex(点)2.Edge (边)3.Border(开放边)4.Polygon(多边形)5.Element(几何体)By Vertex : 从点选择( Edge\Border\polygon 下激活)Ignore Backfacing :隐藏背面By Angle: 从角度选择（polygon 下激活）选择成一定角度的所有面Shrink :缩小选择，Grow :扩大选择，当你选择元素后，按GROW，会同时选择到与其相连的一圈元素.Ring\loop: 在Edge\border下激活Ring:循环选择：当你选择一条边或一部分边后，按下RING，可选择和他循环的所有边，按下右边的小箭头，可选择到下一个于他循环的边。
Loop: 线循环选择，原理同上，只是所选择的边是与原边连接的.演示:By Vertex如图，在POLY Edge 层集下，把BY VERTEX的勾打上点击红线中的点Shrink\ Grow如图：按下GROW -右图，再按下SHRINK -左图GrowShrinkRing:如图：在POLY Edge 层集下选择一条边，按下Ring按下loop附：在Whole Object Selected 的位置是现示，你目前所选择的元素号，和元素数量的如图：9条边被选择第113号边被选择二．Soft Selection (软选择命令栏)Use Soft Selection:是否使用软件选择Edge Distance ：经过的边数Affect Backfacing：是否影响背面Falloff：影响范围Pinch/ Bubble：收缩量/凹凸量。
