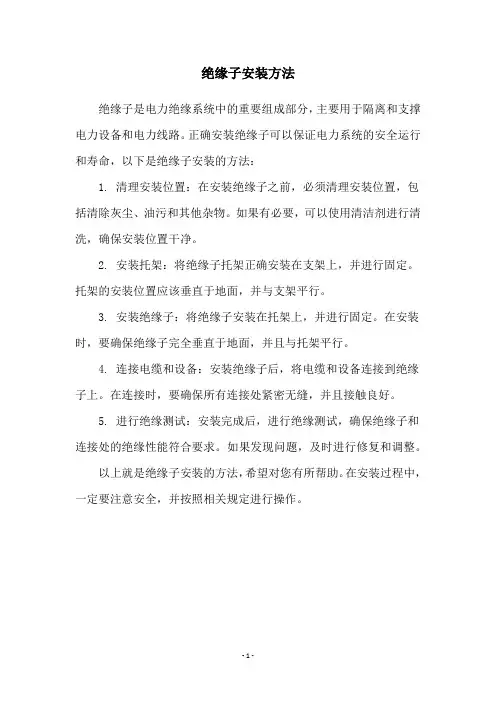

绝缘子安装方法
绝缘子是电力绝缘系统中的重要组成部分，主要用于隔离和支撑电力设备和电力线路。
正确安装绝缘子可以保证电力系统的安全运行和寿命，以下是绝缘子安装的方法：
1. 清理安装位置：在安装绝缘子之前，必须清理安装位置，包括清除灰尘、油污和其他杂物。
如果有必要，可以使用清洁剂进行清洗，确保安装位置干净。
2. 安装托架：将绝缘子托架正确安装在支架上，并进行固定。
托架的安装位置应该垂直于地面，并与支架平行。
3. 安装绝缘子：将绝缘子安装在托架上，并进行固定。
在安装时，要确保绝缘子完全垂直于地面，并且与托架平行。
4. 连接电缆和设备：安装绝缘子后，将电缆和设备连接到绝缘子上。
在连接时，要确保所有连接处紧密无缝，并且接触良好。
5. 进行绝缘测试：安装完成后，进行绝缘测试，确保绝缘子和连接处的绝缘性能符合要求。
如果发现问题，及时进行修复和调整。
以上就是绝缘子安装的方法，希望对您有所帮助。
在安装过程中，一定要注意安全，并按照相关规定进行操作。
- 1 -。
带电更换绝缘子方法带电更换绝缘子是指在高压电力输配电线路上，不需要切断电源，直接对绝缘子进行更换和维护的一种方法。
这种方法在提高供电可靠性的同时，也大大减少了停电时间和对用户生活的影响。
以下是带电更换绝缘子的一般步骤：1.准备工作：在进行带电更换绝缘子之前，首先需要进行安全评估和现场勘测以确定施工方案，制定相应的安全操作规程，并组织施工人员进行必要的培训。
然后，准备所需的工具和材料，检查设备的完好性和绝缘性能。
2.搭设临时架线架：在带电更换绝缘子的区域周围搭设临时架线架。
该架线架需要具备足够的强度和稳定性，以支撑绝缘子更换的作业人员和工具，并确保不会对电力输配电线路造成额外的负荷和干扰。
3.进行保护措施：在带电更换绝缘子的区域周围，设置保护网和安全警示标志，确保作业人员在作业过程中的安全。
同时，使用遮阳网等防护措施，以防止绝缘子遭受额外的电力负荷和不必要的阳光直射。
4.确定更换顺序：根据实际情况和要求，确定绝缘子更换的顺序。
一般来说，可以根据绝缘子的类型、老化情况和位置等因素来确定更换的顺序，并确保在更换过程中保持电力输配电线路的稳定运行。
5.防止电弧和漏电：在进行带电更换绝缘子之前，需要采取措施来防止电弧的产生和漏电的发生。
例如，在更换绝缘子的区域周围设置合适的绝缘罩和遮挡板，以隔离绝缘子与外界的直接接触，并使用绝缘手套和绝缘工具进行操作。
6.更换绝缘子：按照预定的顺序，进行绝缘子的更换。
首先，使用绝缘工具和绝缘手套，将原有的绝缘子与电线杆或横担分离。
然后，将新的绝缘子安装在相应的位置，并确保其固定稳定，与电线连接良好。
在更换的过程中，需要密切观察电线的状态，以确保绝缘子更换过程中不会对电力输送造成额外的负荷和干扰。
7.清理工作：在更换绝缘子完成后，清理作业现场。
包括将临时架线架拆除、收集和处理废弃物等。
同时，还需要对电力输配电线路进行检查和测试，确保绝缘子更换后的电力输送正常运行。
带电更换绝缘子是一项高技术和高风险的工作，需要具有丰富经验和专业知识的工作人员进行操作。
停电更换耐张绝缘子作业指导书前言为贯彻电力生产“安全第一、预防为主”的方针，正确执行安全生产的有关规定，确保输电线路在检修的情况下的设备及人身安全，确保设备的完好率和可用率，做到安全可靠，保质保量。
根据安全生产有关规定，结合本局检修工作的实际情况，特制定本作业指导书。
本作业指导书对停电更换耐张绝缘子的操作步骤、技术要点、安全注意事项、危险点分析及控制措施等方面进行了详细的规范，用于指导本局输电线路检修人员更换耐张绝缘子工作。
目次1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及控制措施 (2)6 作业准备 (5)7 作业周期 (7)8 工期定额 (8)9 设备主要参数 (8)10 作业流程 (8)11 作业项目、工艺要求和质量标准 (9)12 作业过程中可能出现的异常现象及对策 (12)13 作业后的验收与交接 (12)附录A更换耐张绝缘子记录表 (13)1 范围本作业指导书适用于本局管辖35kV~500kV交流架空输电线路上停电更换耐张绝缘子工作。
2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GBJ50233—2005 110~500kV架空送电线路施工及验收规范DL 409—91 电业安全工作规程（电力线路部分）DL/T 741—2001 架空送电线路运行规程Q/CSG 1 0005—2004 电气工作票技术规范（线路部分）3 支持文件绝缘子的合格证、出厂试验报告、安装说明等文件资料。
4 术语和定义4.1 绝缘子insulator用于支持或悬挂导线，并使导线与接地杆塔绝缘。
绝缘子必须有足够的电气绝缘强度和机械强度。
绝缘子安装施工更换工艺流程一、绝缘子安装施工更换前的准备。
咱在进行绝缘子安装施工更换之前呀，那可得好好准备一番呢。
就像出门旅行得先收拾好行李一样。
这准备工作可是相当重要滴。
首先得检查一下工具是不是都齐全啦。
什么扳手呀，钳子呀，还有那些专门用来安装和拆卸绝缘子的工具，一样都不能少。
要是到了干活的时候才发现工具没带齐，那可就麻烦大了，就像炒菜发现没带盐一样尴尬。
再就是要对新的绝缘子进行检查。
看看有没有破损呀，有没有裂缝之类的。
要是把有问题的绝缘子装上去，那可就等于埋下了一颗定时炸弹，随时可能出问题。
咱得像挑水果一样，把那些不好的绝缘子都挑出来，只留下完好无损的。
还有就是要了解一下施工现场的环境。
看看周围有没有什么障碍物呀，有没有可能影响施工安全的因素。
要是在一个到处都是电线乱拉，东西乱放的地方施工，那得多危险呀。
所以得把这些情况都摸清楚了，心里才踏实。
二、绝缘子的拆除。
好啦，准备工作都做好了，就可以开始拆除旧的绝缘子啦。
这拆除绝缘子可不能瞎来哦。
得按照一定的顺序。
一般来说呢，要先把连接绝缘子的那些螺栓呀，螺母呀拧松。
不过拧的时候要小心点，可别太用力把螺栓拧坏了。
要是把螺栓拧坏了，那就像把衣服上的扣子弄坏了一样，不好处理。
在拧松螺栓的时候呀，有时候可能会遇到一些比较紧的情况。
这时候可不能发脾气，要有点耐心。
可以试着用一些润滑油之类的东西，让螺栓变得好拧一些。
就像给生锈的锁加点油一样，一下子就顺滑了。
把螺栓拧松之后呢，就可以小心翼翼地把旧的绝缘子取下来了。
取的时候要注意拿稳了，可别让它掉下去砸到东西或者人。
要是不小心砸到花花草草也就罢了，要是砸到人那可就不得了啦。
三、新绝缘子的安装。
旧的绝缘子拆下来了，就该把新的装上去啦。
把新的绝缘子拿过来的时候呀，要轻拿轻放。
就像抱着一个小宝贝一样，可不能粗鲁。
然后把它放到合适的位置上。
这个位置一定要放对哦，要是放歪了，那整个安装可就失败了。
接着就是把螺栓再拧上去。
拧螺栓的时候呢，要拧紧，但是也不能拧得过紧。
绝缘子更换施工方案一、背景介绍绝缘子作为电力系统中重要的组成部分，承担着保护电力设备和人员安全的重要任务。
然而，长期使用和外界环境的影响，会导致绝缘子老化、损坏，进而影响电力系统的正常运行。
因此，及时更换绝缘子成为必要的工作。
本文将介绍绝缘子更换的施工方案，包括施工准备、操作步骤、风险防控等内容。
二、施工准备在进行绝缘子更换施工前，需要进行充分的准备工作，确保施工过程安全、高效进行。
具体准备工作如下：1. 资源准备•确定更换绝缘子的种类和规格，并采购相应的材料和工具。
•准备所需的人员和专业技术人员，确保能够熟练操作。
2. 安全防护•确定施工区域，并进行安全警示标识，在施工区周围设置安全警戒线。
•提供必要的个人防护装备，包括安全帽、安全鞋、手套等。
•准备灭火器、急救包等应急设备，以应对意外情况。
3. 施工方案制定•根据绝缘子更换的具体情况，制定施工方案，包括绝缘子拆卸、安装的具体步骤和施工顺序。
三、操作步骤绝缘子更换施工的具体操作步骤如下：1. 拆卸旧绝缘子•依据施工方案，进行绝缘子的拆卸工作。
•使用适当的工具，拆卸松动的螺栓和紧固件，将绝缘子从支架上取下。
•将拆卸下的绝缘子安全放置，并检查其是否有损坏。
2. 安装新绝缘子•检查新绝缘子的规格和型号是否符合要求。
•对绝缘子的安装位置进行清洁，并确保支架的稳定性。
•将新绝缘子安装到支架上，按照正确的安装顺序进行固定。
•使用合适的扭矩工具，将螺栓和紧固件按照规定的扭矩值进行紧固。
3. 检查和测试•完成绝缘子更换后，进行绝缘子的检查和测试工作，确保其安装牢固，符合要求。
•使用绝缘电阻测试仪等工具，对绝缘子的绝缘性能进行检测。
•对更换后的绝缘子进行外观检查，确保其没有明显的破损和污染。
四、风险防控在进行绝缘子更换施工时，需要注意以下风险并进行有效的防控措施：1. 人身安全风险•严格落实安全操作规程，提供必要的个人防护装备。
•在施工现场设置安全警示标识和警戒线，保护施工区内人员的安全。
更换绝缘子施工方案绝缘子是电力系统中的重要设备，用于支撑和固定导线，同时起到对电流的绝缘和安全保护作用。
由于长期使用或者外力作用等原因，绝缘子可能会出现老化、损坏等问题，需要及时更换。
下面是一个关于绝缘子更换的施工方案。
1. 施工前准备1.1. 调查绝缘子的类型和数量，确定所需更换绝缘子的规格和型号。
1.2. 准备更换绝缘子的工具和设备，包括起重设备、绝缘子夹、螺栓等。
1.3. 确定施工所需的人员和队伍，包括绝缘子更换人员、操作人员和安全监督人员等。
2. 施工现场安全措施2.1. 对施工区域进行彻底的现场勘察，确保施工过程中的安全问题得到有效解决。
2.2. 根据施工现场情况设置安全警示标志，并指定专人负责安全监督工作。
2.3. 组织相关人员进行安全培训，提高工作人员的安全意识和操作技能。
3. 绝缘子更换工作流程3.1. 使用起重设备将损坏或老化的绝缘子从导线上取下，并放置在安全地带进行检查和清理。
在清理过程中，注意防止绝缘子的外观受到进一步损坏。
3.2. 根据所需更换的绝缘子规格和型号，选取合适的新绝缘子，并检查其外观及质量，确保能够满足系统需求。
3.3. 在安装新绝缘子之前，检查支撑架和绝缘边界夹，确保其完好无损。
3.4. 使用绝缘子夹将新的绝缘子固定在导线上，并根据需要进行调整，使其与导线保持适当的距离和角度。
3.5. 使用螺栓将绝缘子夹固定在绝缘子支撑架上，确保其稳定可靠。
3.6. 进行绝缘子的接地工作，确保绝缘子能够良好地绝缘和接地，并进行必要的测试和验证。
4. 施工结束后清理4.1. 清理施工现场垃圾和杂物，保持施工区域的整洁。
4.2. 对新更换的绝缘子进行检验和测试，确保其性能符合要求。
4.3. 制作绝缘子更换工作记录，包括绝缘子的更换情况、测试结果、施工人员等相关信息。
绝缘子的更换施工需要严格按照规范和操作规程进行，并配备专业的施工人员和设备，以确保施工的安全性和准确性。
同时，施工过程中需要注意防止污染环境和对设备的进一步损坏。
更换绝缘子施工方案1. 引言绝缘子作为输电线路中的重要组成部分，在输电过程中起着非常关键的作用。
然而，由于长期使用和环境的影响，绝缘子可能会出现老化、损坏等问题，给输电线路的安全运行带来隐患。
因此，定期更换绝缘子是必要的维护工作之一。
本文将针对绝缘子的更换施工方案进行详细讨论。
2. 绝缘子的选择在更换绝缘子之前，需要首先选择合适的绝缘子。
绝缘子应根据输电线路的电压等级、线路类型、环境条件等因素进行选择。
常见的绝缘子材料有瓷绝缘子、玻璃纤维增强塑料绝缘子等。
选择合适的绝缘子材料可以提高绝缘子的耐电压、抗污闪击和耐候性能，保证线路的安全运行。
3. 绝缘子更换前的准备工作在进行绝缘子更换工作之前，需要进行一系列的准备工作，以保证施工顺利进行。
具体准备工作包括： - 制定详细的施工方案，并组织施工人员进行培训，确保施工人员熟悉施工流程和注意事项； - 准备所需的工具和设备，包括吊装机械、绝缘子更换工具、检修台等； - 对需要更换绝缘子的线路进行全面检查，记录绝缘子的型号、数量和位置等信息，制定更换计划； - 在绝缘子更换现场设置安全警示标志，并采取必要的安全措施，确保施工安全。
4. 绝缘子更换的施工流程绝缘子更换的施工流程应按照以下步骤进行：4.1 断电检修在开始更换绝缘子之前，需要对相应的线路进行断电检修。
检修人员应根据工作需求，按照规范操作流程，依次进行断电操作，确保施工现场电力安全。
4.2 绝缘子拆卸根据绝缘子更换计划，依次对需要更换的绝缘子进行拆卸。
在拆卸绝缘子时，需注意安全操作，保证施工人员和附近人员的人身安全。
4.3 绝缘子安装将拆卸下来的绝缘子进行清洗和检查，确保其完好无损。
然后，按照绝缘子更换计划，依次将新的绝缘子安装到相应位置。
在安装绝缘子时，需根据绝缘子的特点和要求，采取正确的安装方法，保证绝缘子的牢固性和稳定性。
4.4 绝缘子测试在绝缘子安装完成后，需要进行绝缘子的测试工作，以确保其工作正常。
线路绝缘子更换施工方案1. 引言线路绝缘子作为输电线路中的重要组成部分，起到了隔离和支撑导线的作用。
在长期使用中，由于各种原因如老化、击中、污秽等，绝缘子可能出现破损或失效，需要进行更换。
本文将介绍线路绝缘子更换的施工方案。
2. 施工准备在进行绝缘子更换施工之前，需要做好以下准备工作：2.1. 工作人员培训为了保证施工过程的安全和高效进行，施工人员应接受相应的培训，包括绝缘子更换的施工流程、安全操作规范以及必要的急救知识。
2.2. 设备和工具准备需要准备以下设备和工具：•绝缘子更换工具：包括绝缘子抱具、绝缘子压紧工具、吊装工具等。
•安全防护设备：如安全帽、防护眼镜、防护手套等。
•高空作业设备：如升降平台、吊篮等。
•线路绝缘子：根据需要更换的绝缘子型号和数量进行采购。
2.3. 施工计划制定制定详细的施工计划，包括施工时间安排、施工人员分工、现场安全考虑等。
3. 施工步骤绝缘子更换的施工步骤如下：3.1. 现场勘察在施工开始之前，首先需进行现场勘察。
根据实际情况，评估绝缘子更换的难度和施工条件，确定作业方式和所需设备。
3.2. 施工区域封锁和安全措施根据施工计划，将施工区域进行封锁，确保无关人员不进入施工区域。
同时，设置安全标志和警示标识，提醒施工人员和过往车辆注意安全。
3.3. 绝缘子拆卸使用绝缘子拆卸工具，将需要更换的绝缘子逐个拆卸下来。
在拆卸过程中，注意保护绝缘子，避免破损。
3.4. 检查和清洗在绝缘子拆卸下来后，进行绝缘子底座的检查和清洗工作。
检查底座是否有损坏或异常，清洗底座表面的污垢和灰尘，确保绝缘子更换后的接触良好。
3.5. 绝缘子安装将新的绝缘子安装到绝缘子底座上，使用绝缘子压紧工具对绝缘子进行压紧，确保绝缘子与底座之间的紧密接触。
3.6. 线路恢复和测试绝缘子更换完成后，对线路进行恢复和测试。
包括线路导线的连接恢复、接地线的连接和测试以及绝缘子的绝缘测试等。
3.7. 清理和整理完成线路恢复和测试后，清理施工现场，包括清理绝缘子更换过程中产生的垃圾和杂物，整理和归档施工记录和相关文件。
绝缘子更换施工方案绝缘子更换施工方案一、项目背景及意义随着电力设备的老化和环境条件的恶化，绝缘子的老化和损坏情况日益严重。
为了保障电力设备的正常运行和安全，必须对已损坏的绝缘子进行更换。
二、施工准备1.确定更换的绝缘子类型和规格，以及材料的供应商。
2.编制详细的施工方案和施工图纸。
3.组织施工人员进行相应的培训，确保其掌握绝缘子更换的操作方法和安全知识。
4.准备好所需的工具和设备，如起重机、梯子、安全带等。
三、施工步骤1.对需要更换的绝缘子进行现场勘察和检测，确定绝缘子的具体损坏情况。
2.在绝缘子更换前，先进行安全措施的检查和测试，确保施工现场的安全。
3.使用起重机将需要更换的绝缘子进行悬吊，并将损坏的绝缘子拆卸下来。
4.清理拆卸下来的绝缘子的安装基座，并进行表面清洁和处理。
5.将新的绝缘子安装到原位置上，并使用合适的方法和工具进行固定。
6.检查新绝缘子的安装是否牢固，确保不会出现松动或脱落的情况。
7.清理施工现场，确保不会留下任何物品。
四、施工注意事项1.施工过程中，要注意人员的安全，严禁高空作业时不佩戴安全带。
2.施工人员必须经过专门培训和考核，掌握正确的操作方法和安全知识。
3.根据实际情况选择合适的起重机和梯子，并对其进行检查和测试，确保其安全可靠。
4.在绝缘子更换前，要对施工现场进行全面的检查，确保没有任何安全隐患。
5.在绝缘子安装完成后，要进行绝缘子的测试和检查，确保其满足使用要求。
6.及时清理施工现场，确保不会对周围环境造成任何污染或损坏。
五、施工总结通过对绝缘子的更换施工进行详细的计划和准备，以及严格执行施工步骤和注意事项，可以有效保障施工的安全和顺利进行。
绝缘子更换后，电力设备的正常运行和安全将得到有效保障。
同时，及时的维护和更换还能有效延长设备的使用寿命，减少故障发生的可能性。
带电更换绝缘子施工方案1. 引言•绝缘子是电力系统中起到支撑、绝缘和固定导线或设备的功能件，一旦发现绝缘子存在严重的裂纹、破损或漏电，就需要进行更换工作。
•对于高压线路而言，更换绝缘子通常需要切断电力供应，但在某些特殊情况下，为了确保电网的稳定运行，不能将电力系统断电，此时需要采用带电更换绝缘子的施工方案。
2. 概述带电更换绝缘子是在高压线路不间断供电的情况下，将受损的绝缘子更换为新的绝缘子，并确保施工过程中的安全性和可靠性的一种施工方法。
3. 施工前的准备工作在进行带电更换绝缘子的施工前，需要进行以下准备工作： - 制定详细的施工方案，包括施工步骤、人员配置、施工工具和设备等。
- 检查并确保施工所需的绝缘子和相关材料的质量和数量充足。
- 检查并确保施工现场的安全条件，如道岔、绝缘防护、接地等设施是否正常运行。
- 检查并确保施工人员具备必要的带电作业经验和技术能力，并进行相应的培训和考核。
4. 施工步骤4.1 施工准备•检查绝缘子的安装位置和固定情况，确定需要更换的绝缘子的具体编号和型号。
•检查绝缘子所处位置的电压等级和电流规模，了解与之相关的高压线路的工作状况。
4.2 施工操作4.2.1 确认工作区域安全•带电更换绝缘子需要在高压线路运行的状态下进行，所以首先要确保工作区域内的环境安全。
•检查并确保工作区域内没有杂物、草丛等可能对带电施工造成安全隐患的物品。
•检查并确保周围的绝缘子、导线等设备的运行正常，并采取措施防止对施工产生干扰。
4.2.2 搭建临时工作平台•根据绝缘子所处位置的具体要求和实际情况，搭建临时工作平台，以便安全稳定地进行更换工作。
•确保临时工作平台的坚固性和稳定性，能够承受施工人员和工具的重量。
4.2.3 使用绝缘工具•施工人员需要佩戴专业的绝缘服装和绝缘手套等个人防护装备，确保施工安全。
•使用专门绝缘工具进行绝缘子的拆卸和安装工作，确保施工过程中不会产生漏电和触电等危险。
托瓶架更换绝缘子施工方法
1.前言
在更换绝缘子过程中，需将不受荷载的绝缘子串托住或吊起，以便更换。
这种托住和吊起绝缘子串的工器具便称托（吊）瓶装置。
随着不同的作业方法产生以下几种结构形式。
托瓶架用于托住直线和耐张整串绝缘子。
由于500kV绝缘子串长且重，为了减轻挠度，增大刚性，托瓶架的两侧主材大都选用椭圆形空心管或矩形绝缘板，主材用多根弧形板连接，再在弧形板上固定2〜3根绝缘管，以利绝缘子串的窜动。
500kV托瓶架与220kV托瓶架的结构是一样的，仅长度与尺寸有所不同。
托瓶架外形如上图所示。
此托瓶架适用于直线绝缘子串更换，在端头系滑车，当绝缘子串脱离后，可由横担上人员将其拉至横担侧进行更换。
作业人员劳动强度不是很大。
但如在耐张绝缘子串更换时，靠人力窜动较困难，并且运输、保管等亦十分不便。
后又研制出双层双段托瓶架，较好地解决了原托瓶架用在500kV耐张设备上所存在的缺陷，其特点如下：
双段分开，解决托瓶架长不便运输的问题。
双层，解决长串绝缘子将托瓶架压弯的问题。
托瓶架上装有多个滚动绝缘构件。
托瓶板（插板）是专门为更换直线单片绝缘子而设计的。
如下图所示，它具有结构简单，制作方便等特点，使用单位均可自行制作。
托瓶板一端的两只U形环和另一端叉板有半圆形的缺口，均为系绝缘吊绳而设计的，以托住需要更换的下部绝缘子。
2.方法特点
根据多年的运行、维护和检修经验，本法利用二联板前后卡具，使用一根紧线拉杆收紧绝缘子串，利用托瓶架托住绝缘子串更换绝缘子。
其特点是工具简单，操作方便。
大大缩短了工作时间，提高了线路的运维的可靠性。
2.1利用绝缘子的“钢锚”的固有特性，联合研制的专用更换绝缘子托瓶架，固定需要
更换的绝缘子两侧的绝缘子，中间只留有2片可活动的绝缘子，总计卡绝缘子4片。
2.2由于技术水平的提高和绝缘子产品的系列化，国产大多数绝缘子生产厂家已经完成了绝缘子钢锚的标准化、系列化生产。
针对某一个特定厂家的某种绝缘子，加工的专用卡具有很强的通用性，即对某一厂家的某一规格绝缘子在不同年份，不同制造批次中均能使用。
2.3用专用的绝缘子托瓶架进行绝缘子更换，具有作业时间短、所用设备少、方便、快速、安全和可靠的特点，能最大限度的满足更换绝缘子（单片）的时间要求，提高安全性、可靠性。
3.适用范围
3.1输变电线路中的耐张绝缘子和直线悬垂串绝缘子的中间片（第一片和最后一片除外）。
3.2如果需要更换第一片和最后一片绝缘子，需要用本公司设计的专用卡具与金具串的联板进行组合，同时仅限于500kV线路的耐张串（本工法不作介绍）。
4.工艺方法原理
4.1利用绝缘子“前端固定斜面”与绝缘子裙伞之间的空间间隙和斜面，加工专用卡具将绝缘子前侧进行固定。
4.2利用绝缘子“后端固定斜面”，加工专用卡
具将绝缘子后端进行固定。
4.3利用前端固定架和后端固定架，分别固定前
端和后端的绝缘子，中间留两片活动绝缘子，形成
一个四片绝缘子的相对空间，更换中间两片活动绝
缘子中的1片或2片。
两固定架之间用螺杆进行收
紧和放松到复位（相当于特制的双钩紧线器，见图
4.2托瓶架及其使用图）
5.施工工艺流程及操作要点
5.1施工工艺流程
工作准备→卡好专用托瓶架→作好后备保护→ 收紧螺旋调节器→用专用拔销器，拔出“R”销→更换绝缘子→“R”销归位→拆除托瓶架→拆除后备保护→清理作业面→工作结束。
5.2操作要点
5.2.1 工作准备
选用与绝缘子相匹配的托瓶架、绝缘子、验电、接地、使用个人保安接地线（投运后的
线路进行更换绝缘子需按要求编制标准化作业指导书）
5.2.2 卡好托瓶架
前端固定斜面后端固定斜面
图4.1 绝缘子
后端卡具
前端卡具
螺旋调节器
图托瓶架及其使用图
分清托瓶架的前端和后端分别卡好托瓶架，中间4片（有两个是活动的）。
在卡托瓶架的过程中，先用手紧固锁口螺丝，用手紧固后进行30度以上的旋转，检查卡具刀口与绝缘子结合是否良好，如果方便灵活时再用搬手紧固锁口螺丝。
紧固力矩约为50-80N.m
5.2.3 作好后备保护
耐张绝缘子串：用Φ16mm或以上的钢丝绳将要进行更换绝缘子的绝缘串金具之间连起并收紧；
直线悬垂绝缘子串：挂胶临锚绳，将导线套在圈内，两端分别与导线横担连接。
保证在事故情况下，导线不致脱落或落地。
5.2.4收紧螺旋调节器
收紧螺旋调节器必须两侧同时、同步进行收紧。
参照物在螺旋调节器本身的螺纹上（如不同步收紧，有卡具单边受力而损坏卡具的危险）。
图使用托瓶架
5.2.5拔出需要更换的绝缘子“R”销
拔出需要更换的绝缘子“R”销，以便能取下要更换的绝缘子。
5.2.6更换绝缘子
拆下需要更换的绝缘子，安装新的绝缘子。
5.2.7“R”销归位
将新更换上的绝缘子的“R”复位。
5.2.8拆除托瓶架
检查更换上的绝缘子安装无误后，松开螺旋调节器，至螺旋调节器不再受力后，拆除托瓶架，并用绳索放至地面。
5.2.9拆除后备保护
拆除所采取的后备保护的钢丝绳或挂胶临锚索。
5.2.10清理作业面，工作结束
清理作业过程的所有物品、工器具，确认无遗漏后，拆除保安接地线，下塔。
至此工作结束。
5.3劳动力组织（见表5.3）。
主要采用的机具设备见表6。
7.质量控制
7.1工程质量控制标准
质量标准按照GB 50233—2005 《110~500kV架空电力线路施工及验收规范》中的有关章节执行。
7.2质量保证措施
7.2.1更换前对将要换上的绝缘子进行绝缘测试。
外观检查无缺陷；
绝缘子要求大于300MΩ（钢化玻璃绝缘子不作测试）
7.2.2绝缘子安装前应逐个表面清洗干净。
安装时应检查碗头、球头与弹簧销子之间的间隙。
在安装好弹簧销子的情况下球头不得自碗头中脱落。
8.安全措施
8.1认真贯彻“安全第一，预防为主，综合治理”的方针，根据国家有关规定、条例，结合作业实际情况和工程的具体特点，组成专责监护人、施工负责人和作业人员组成检修小
组。
执行安全生产责任制，明确各级人员的职责，抓好作业过程的安全生产。
8.2遇雷、电、雨、雪、霜、雾、相对温度大于85%或5级以上大风时，应停止作业。
8.3必须接到停、送联系人或工作许可人的通知后，方能进行线路的验电接地工作；在完成线路的验电接地工作后，方可进行作业。
作业时必须正确使用个人保安接地线。
8.4进行作业时，必须按本工法要求作线作业现场的后备保护。
8.5作业完成后，必须对作业面进行清理。
确保作业现场的设备工具无遗漏后，方可拆除个人保安接地线下塔。
8.6上、下塔必须沿脚钉上下。
8.7在已经投运的线路上停电作业时，必须按有关要求编制标准化作业指导书，并严格按标准化作业指导书进行作业。
9.环境保护措施
9.1对更换下来的废旧绝缘子，不能随便乱丢乱放，应带回单位进行集中统一处理，以免产生由废旧绝缘形成的垃圾对环境和生态造成破坏和影响。
9.2林区作业时，作业过程中严禁吸烟，以免因吸烟造成森林火灾。
10.应用
本施工方法在现场多次使用，反映效果良好。
