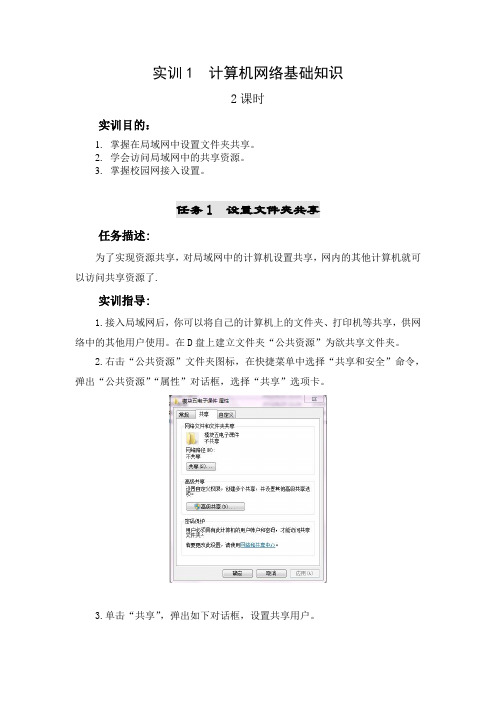

实训1 计算机网络基础知识

实训1 计算机网络基础知识

实训1 计算机网络基础知识2课时实训目的：1. 掌握在局域网中设置文件夹共享。

2. 学会访问局域网中的共享资源。

3. 掌握校园网接入设置。

任务1 设置文件夹共享任务描述:为了实现资源共享，对局域网中的计算机设置共享，网内的其他计算机就可以访问共享资源了.实训指导:1.接入局域网后，你可以将自己的计算机上的文件夹、打印机等共享，供网络中的其他用户使用。

在D盘上建立文件夹“公共资源”为欲共享文件夹。

2.右击“公共资源”文件夹图标，在快捷菜单中选择“共享和安全”命令，弹出“公共资源”“属性”对话框，选择“共享”选项卡。

3.单击“共享”，弹出如下对话框，设置共享用户。

4.如果你要给网络用户修改权限，可以选择“允许网络用户更改我的文件”复选框，但风险就大了。

5.取消文件夹共享。

在文件夹属性对话框中，取消选中的“共享”，单击确定即可。

任务2 校园网宽带上网任务描述:1.校园网一般都建成局域网，对校园网内的每台接入的计算机进行一定的设置后，便可以正常上网，而连接计算机的介质多是双绞线。

2.配置TCP/IP协议，保证上网。

实训指导:1.连接网线。

在机箱背面打到网卡接口，将外部的网络线接头正确插入网卡接口。

开机后，看到网卡上的灯亮了，表明网卡已经正确安装，并与网络正常连接。

2．配置网络。

（1）单击“开始”/“设置”/“网络连接”/“本地连接”，打开本地连接“属性”对话框，如图所示。

（2）在“本地连接属性”对话框中选择“Internet协议（TCP/IP）”组件，单击属性按钮。

（3）根据学校或单位的专用网络不同，对TCP/IP协议的设置也会有所不同，不同点主要集中在对IP地址和DNS服务器地址的设置上。

一种服务器具有自动分配IP地址和DNS的服务器地址的功能，本地计算机不需要再设置IP地址和DNS服务器地址。

可以设置成“自动获取IP地址”和“自动获取DNS服务器地址”。

另一种是需要设置IP地址和DNS的，可以根据单位提供的相关数据，分别输入IP地址、子网掩码、默认网关、首选DNS以及备用DNS。

计算机网络技术实训教程

计算机网络技术实训教程

图1-8
星型拓扑结构简单，建网容易，传输速率高。 每节点独占一条传输线路，消除了数据传送堵塞 现象。一台计算机及其接口的故障不会影响到网 络，扩展性好，配置灵活，增删改一个站点容易 实现，网络易管理和维护。网络可靠性依赖于中 央节点，中央节点一旦出现故障将导致全网瘫痪。
(4)网状拓扑结构 网状拓扑结构分为一般网状拓扑结构和全连 接网状拓扑结构两种。全连接网状拓扑结构中的 每个节点都与其他所有节点有链路相连通。一般 网状拓扑结构中每个节点至少与其他两个节点直 接相连。图1-10中的（a）为一般网状拓扑结构， （b）为全连接网状拓扑结构。
(a)一般网状拓扑结构
(b)全连接网状拓扑结构
图1-9
5. 计算机网络的组成 计算机网络是一个非常复杂的系统。网络的组 成，根据应用范围、目的、规模、结构以及所采 用的技术不同而不尽相同，但计算机网络都必须 包括硬件和软件两大部分。网络硬件提供的是数 据处理、数据传输和建立通信通道的物质基础， 而网络软件是真正控制数据通信的，软件的各种 网络功能需依赖于硬件去完成，二者缺一不可。
(5) 计算机网络互联
随着经济全球化发展，人们的活动空间要求的 范围越来越大，一个计算机网络所覆盖的范围已 经不能满足人们的需求，计算机网络互联问题提 出了。世界上网络互联数目最多、规模最大的互 联网络，就是因特网（Internet）。实际上因特网 就是在ARPA 网的基础上发展起来的。
3. 计算机网络分类
(4) 局域网的兴起和分布式计算的发展
局域网的发展也导致计算模式的变革。早期的 计算机网络是以主计算机为中心的，计算机网络 控制和管理功能都是集中式的，也称为集中式计 算机模式。随着个人计算机（PC）功能的增强， 用户一个人就可在微机上完成所需要的作业，PC 方式呈现出的计算机能力已发展成为独立的平台， 这就导致了一种新的计算结构——分布式计算模 式的诞生。 目前计算机网络的发展正处于第四阶段。这一 阶段计算机网络发展的特点是：互连、高速、智 能与更为广泛的应用。

计算机网络技术基础课件第1章

计算机网络技术基础课件第1章

为衡量国家经济发展水平的重要标志之一。
现在人们的生活、工作、学习和交往都己离不开计算机网络。设想如果在某一天我们的计
算机网络突然出现故障不能工作了，那时会出现什么结果呢?第一我们将无法购买飞机票或火车票，
因为售票员无法知道还有多少票可供出售；也无法出售飞机票和火车票。第二我们也无法到银行存
钱或取钱，无法交纳水电和煤气费等；股市交易都将停止。第三在图书馆也无法检索需要的图书和
➢ 协议元素与数据的组合格式，即报文格式。例如：
HDLC Flag Address Ctrl
Data
FCSS Flag
BSC SOH HEAD STX
TEXT
ETX BCC
时序（Timing）：
➢ 通信过程中，通信双方操作的执行顺序和规则
任务三、计算机网络的功能
计算机网络的功能可归纳为资源共享、提供 人际通信手段、提高可靠性、节省费用、便 于扩充、分组负荷及协同处理等方面。这些 方面的功能本身也是相辅相成的。
资料。第四人们既不能上网查询有关的资料，也无法使用电子邮件和朋友及时交流信息。由此可以
看出，人们的生活越是依赖于计算机网络，计算机网络对于人们的生活、工作、学习也就越重要。
既然计算机网络对于人们如此重要，那么我们有必要学习、掌握计算机网络基本知识和基本理论，
为进一步更好应用计算机网络打下良好基础，我们首先认识计算机网络，掌握它的发展、定义、组
计算机网络技术基础
第一模块 计算机网络概述
一、学习任务分析
计算机网络是计算机技术和通信技术相结合的系统，是存储、传播和共享信息的工具。经过
几十年的发展，计算机网络已成为目前信息化社会中经济社会生活的必要工具，成为人们之间信息
交流的最佳平台。计算机网络的应用影响和改变了人们的工作、学习和生活方式，网络发展水平成

计算机网络技术实用教程)实训1-4要点

计算机网络技术实用教程)实训1-4要点

●全局配置模式：在特权用户模式下输入configure命令 即可进入全局配置模式，在该模式下主要完成全局参数的配置， 具体配置在后面的实验中有详细介绍。
●接口配置模式：在全局配置模式下输入interface interface-type interface-number即可进入接口配置模式，在 该模式下主要完成接口参数的配置，具体配置在后面的实验中 有详细介绍。
5．查看接口状态（show interface）
常常需要通过接口信息判断一个物理接口是否正常。
6．查看路由表（show ip route）
show ip route命令用来显示路由器的当前路由表，这 有助于在配置路由协议时检查网络的运行状况。在默认配置 下显示路由表如下所示：
Quidway#show ip route Routing Tables: Destination/Mask Proto Pref Metric Nexthop Interface 127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0 127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0 其中的两个地址是专用于路由器自身的。
Quidway（config）#enable
Current Password:
//原密码Βιβλιοθήκη New Password:
//新密码
Confirm new Password:
//确认新密码
Change Enable Password successfully
3．擦除、保存、显示配置信息 为了实验能够顺利进行，常常在配置路由器前都需
【预备知识】
一、系统和硬件设备要求 （1）CPU建议最少500MHz Pentium（最小支持133MHz）。 （2）内存建议最少256MB RAM（最小支持 64MB，最大支持 4GB）。 （3）硬盘建议最少10GB（最小支持1GB，最大无限）。 二、安装程序来源 （1）光盘安装——直接从光盘启动并安装操作系统 （2）网络安装——将计算机通过网络连接线连在网络上，并为 安装程序文件提供网络访问的服务器。 （3）本地安装——将安装拷贝到本地计算机硬盘上，安装操作 系统。

计算机网络实训教程(组网技术)实训大纲+实训内容

计算机网络实训教程(组网技术)实训大纲+实训内容

《计算机网络实训教程（组网技术）》课程实验大纲编制说明计算机网络技术课程是按照网络安全与执法专业（本科）培养方案要求开设的专业主干课程，主要内容涵盖了计算机网络概述、计算机网络协议与体系结构、物理层基础与应用、数据链路层基础与应用、网络层基础与应用、传输层基础与应用、应用层基础与应用、网络设备应用技术、建立网络基础服务系统、公安计算机网络基础等。

通过本课程，要求学生了解网络相关的基本概念、计算机网络协议、网络系统的分层体系结构、以太网标准、传输层协议的作用；掌握数据通信的基础知识、局域网的工作原理、TCP/IP网络的核心技术、TCP/IP 网络的应用、网络的主要设备的应用、网络常见的基础服务子系统的实现技术等。

本实训课程是结合课本中所讲知识，让学生通过实践操作，了解和掌握课本中讲到的知识。

一、课程代码：二、课程名称：计算机网络实训教程（组网技术）三、课程类型：专业教育模块课程四、适用对象：网络安全与执法专业（本科）五、课程学时：60六、教学内容：实训项目一网络常用软件介绍目的：掌握CuteFTP、Serv-U、Wireshartk的基本使用方法。

内容：1、利用CuteFTP访问FTP站点。

2、利用Serv-U配置FTP站点。

3、利用Wireshark对网络包进行分析。

条件：计算机、多媒体教学系统、实训场所组织：1、教师讲解；2、学员根据老师讲解，按照试验报告完成试验，教师点评。

作业：学生提交实训小结思考和总结在你的主机上运行Wireshark，然后登陆你的邮箱，查看你的用户ID和密码是如何传送到邮件服务器的。

实训项目二双绞线的制作方法1、了解标准568A和568B网线的线序。

2、掌握直通双绞线、交叉双绞线的制作方法。

3、掌握剥线/压线钳和普通网线测试仪的使用方法。

4、掌握双绞线连通性的测试方法。

内容：1、熟悉网络机房环境。

2、一般双绞线和交叉双绞线的制作方法。

3、测试一般双绞线的连通性。

条件：计算机、双绞线、交换机、实训场所组织：1、学员分组观摩实训场所配置情况；2、教师讲解；3、学员给出网络拓扑结构示意图，教师点评。

1计算机网络实训基础

1计算机网络实训基础

计算机网络实训理论基础一.计算机网络的概念从1946年，世界上第一台电子计算机诞生到现在，随着时代的发展，人们仅依靠单个计算机工作已远不能达到人们的要求了，于是人们就将注意力集中到计算机网络上。

1、概念：所谓计算机网络就是指将地理上分散的计算机资源通过通信线路和通信设备连接起来，遵守共同的协议相互通信，以便用户随时随地共享软件、硬件和数据等资源。

二、计算机网络的功能和服务⒈计算机网络的功能⑴数据通信网络中的计算机之间可以进行数据传输，这是网络最基本的功能。

⑵资源共享网络的用户可以共享网络中的数据、数据库、软件和硬件资源，这是网络的主要功能。

⑶可提高系统的可靠性用户可以借助硬件和软件的手段来保证系统的可靠性。

⑷能进行分布处理可以把工作分散到网络中的各个计算机上完成。

⑸可以集中控制、管理和分配网络中的软件、硬件资源。

⒉计算机网络的服务⑴文件与打印服务文件服务是计算机网络提供的主要服务之一。

打印服务用来对打印设备进行控制和管理。

⑵应用服务应用服务是一种更替网络客户运行软件的网络服务。

它可以协调硬件及软件在最为合适的平台上运行应用程序，在网络上不必对每一台计算机进行升级便可增强关键硬件的处理能力。

⑶消息服务１消息服务内容包括对二进制数据、图像数据以及数字化声像数据的存储、访问和发送。

典型应用是网络电子邮件(E-mail).⑷数据库服务三、计算机网络的应用⑴办公自动化办公自动化系统集计算机、数据库、计算机网络、声音、图像、文字技术于一体，除了传统的电话、电传外，还使用远程传真、电子邮件、数据终端及图形终端等通信设备；在处理方式上，具有数据处理、文字处理、文件归档和检索等多项功能。

⑵工业自动化工业自动化的应用包括生产自动化、计算机辅助设计、计算机辅助制造、计算机集成制造系统、生产过程实时控制等。

⑶校园网在管理方面主要有：人事管理、学生学籍管理、考试成绩管理、设备管理、教学科目管理等；在科研方面：图书资料检索、科研规划制定、科研成果管理等；在教学方面：计算机辅助教学和计算机辅助实验等。

计算机网络技术基础教程-第一讲

计算机网络技术基础教程-第一讲计算机网络技术基础教程-第一讲第一章网络基础概念1.1 计算机网络的定义与分类计算机网络的定义计算机网络的分类- 局域网（LAN）- 城域网（MAN）- 广域网（WAN）- 互联网（Internet）1.2 网络协议与网络体系结构网络协议的定义与作用网络体系结构的分类- OSI参考模型- TCP/IP参考模型1.3 网络拓扑结构星型拓扑环形拓扑总线拓扑树型拓扑网状拓扑第二章物理层2.1 数据通信的基本概念数据通信的基本要素电信号与数据信号2.2 信息的编码数字信号的编码模拟信号的采样和量化2.3 传输介质与传输方式常用的传输介质常用的传输方式- 单工传输- 半双工传输- 全双工传输2.4 调制与解调调制的概念与分类解调的概念与分类第三章数据链路层3.1 帧的概念与结构帧的定义帧的结构- 帧起始标志- 地质字段- 控制字段- 数据字段- 帧检验序列3.2 数据链路的控制流程数据链路的建立与终止数据链路的数据传输控制3.3 差错检测与纠正奇偶校验循环冗余校验（CRC）3.4 流量控制与可靠传输机制流量控制的定义与分类可靠传输机制的原理与实现第四章网络层4.1 IP协议与路由IP协议的功能与特点路由的定义与分类4.2 网际协议IPv4IPv4的地质分配与分类IPv4的分组格式与传输4.3 网际协议IPv6IPv6的地质分配与分类IPv6的分组格式与传输4.4 子网划分与子网掩码子网划分的概念与目的子网掩码的定义与使用法律名词及注释：1、OSI参考模型：国际标准化组织制定的网络体系结构模型，将计算机网络通信过程分为七个层次，每个层次负责特定的功能。

2、TCP/IP参考模型：基于TCP/IP协议族的网络体系结构模型，将计算机网络通信过程分为四个层次，分别为网络接口层、网络层、传输层和应用层。

3、CRC：循环冗余校验是一种常用的差错检测方法，通过将数据与一个多项式做模运算来计算校验值，通过接收端对接收到的数据与校验值进行再次计算，判断是否存在差错。

计算机网络专业实训教程

计算机网络专业实训教程�肇庆职业学校校本教材�主编�卢江兴C o m p u t e r前言这是一本供中等职业学校计算机网络专业学生进行实训的指导操作手册。

根据职业学校学生的特点�结合教学要求�并能提高学生的实际操作技能�编写了十八个实训教程�包含有实训报告的格式及要求�教师可以直接选取其中的内容作为学生实训作业。

本书由卢江兴担任主编。

其中卢江兴编写了实训五、实训七、实训八、实训十�实训十一�罗宇涛编写了实训一、实训二、实训六、实训十四、实训十五�廖建欣编写了实训三、实训四、实训九、、实训十二、实训十三�陆建国编写实训十六�陈喜杰、陈冬梅编写了实训十七、实训十八。

最后由卢江兴对全书进行了的统稿。

由于编写时间仓促�书中难免存在不当这处�请读者不吝赐教。

编者2007-11-9目录实训一�系统软件的安装和设置4实训二�计算机的故障维修7实训三�建立w i n2000网络服务器10实训四�建立w i n2000网络服务器(二)15实训五�掌握G H O S T软件的使用及光盘刻录19实训六�杀毒软件和防火墙的安装24实训七�组建小型局域网26实训八�使用S O H O路由器组建多层局域网30实训九�v i s i o绘制网络拓扑图34实训十�华为3C O M S3500系列交换机实验�一�38实训十一�三层交换机实验一44实训十二�华为3c o m s3500系列交换机实验�二�47实训十三�华为3C O M S3500系列交换机实验�三�51实训十四�配置V P N连接55实训十五�I C S的实现61实训十六�加密解密与数据恢复63实训十七�端口与M A C地址的绑定和结果验证67实训十八�交换机V L A N配置和结果验证69一实训�系统软件的安装和设置一、实训总课时数�上机课时数�2--3天实训报告课时数�0.5天二、实训目的和要求�1�安装操作系统和驱动程序2�下载并安装常用软件3�B I O S的设置三、实训材料准备带光驱的计算机一台,w i n98和2000安装光盘,驱动光盘.四、实训前准备�1�教师准备好一台上网服务器2�教师准备好实训前的授课五、实训内容�一、B i o s�M OC S�的设置。

计算机网络实验教程 第1章 网络基础实验

• 客户机预装WindowsXP或Windows 7 • 服务器预装Windows2003及以上系统 • 无线路由器 • 手机
பைடு நூலகம்• 实验所需软件
• packet tracer6.2
4
实验原理
▪ 通过让学生参观学校网络中心，对网络有个初步认 识，帮助学生认识计算机网络以及了解网络设备。 通过网络基本工具的使用，能够使用网络工具诊断 常见的网络故障，理解常见的网络传输介质双绞线， 并学会网线的制作。通过交换机组建局域网，帮助 学生掌握什么是计算机网络，对计算机网络有具体 的认识。
2
实验目的
▪ 了解计算机网络。 ▪ 熟悉相关的网络命令工具，能够实现其相应的网络
测试。 ▪ 掌握网线（双绞线）的制作方法。 ▪ 掌握交换机基本配置的步骤和方法。 ▪ 掌握无线网络的组建。 ▪ 掌握主机防火墙的配置。
3
实验设备及软件
▪ 实验所需设备：
• 微型计算机2台，配置如下：
▪ CPU：P4或以上级别 ▪ 内存：512MB ▪ 硬盘空余容量：512MB
WEB页面和TELNET登录。
10
第1章 网络基础实验
1
实验简要介绍
▪ 本章实验是学生接触计算机网络的基础实验。
▪ 通过本实验，实验者能够： ➢ 了解常见的计算机网络设备； ➢ 了解网络中心布局和规划； ➢ 掌握网络基本命令的使用； ➢ 掌握网线的制作和使用网线实现两台计算机通信； ➢ 掌握使用交换机组建小型局域网； ➢ 掌握如何组建无线网络。
7
功能测试-网线制作
把网线的一端插入测线仪的TX端，另一端放到RX端，或者放到Remote端。打开测 线仪的开关，如果在自动档，那么两端的红灯会从1相应的亮到8。如果觉得灯亮得 太快，可以打到手动档，按中间的白色按钮，灯会一个一个的亮。

《计算机网络基础及应用》 实训文档 第1章 计算机网络实践软件操作

实验1-1 计算机网络实践软件操作一、实验目的（1）熟悉Wireshark工作界面，掌握抓包方法，能够进行数据筛选。

（2）熟悉Packet Tracer工作界面，能够搭建网络拓扑，模拟数据传输二、相关理论Wireshark是一个网络协议抓包分析软件，主要功能是抓取网络数据包，显示出最为详细的网络封包信息。

在分析协议或者监控网络方面，这是一个比较好的工具。

Packet Tracer 是由Cisco公司发布的一个辅助学习工具，为学习思科网络课程的初学者去设计、配置、排除网络故障提供了网络模拟环境。

用户可以在软件的图形用户界面上直接使用拖曳方法建立网络拓扑，并可提供数据包在网络中行进的详细处理过程，观察网络实时运行情况三、实验内容（1）Wireshark的使用方法（2） Packet Tracer的使用方法四、实验步骤（一）Wireshark软件使用方法（1）软件安装完成启动软件后，界面如图1-22所示。

在图中左侧“抓包”列表中显示的“接口列表”和“抓包参数”等信息。

图1-22 Wireshark启动界面（2）如果要抓包，需要选择抓包的接口（如图中②处），双击该接口便启动了抓包功能；或者点击工具栏中的最左侧的抓包按钮（如图中①处），选择抓包接口，然后点击“开始”后开始抓包。

（3）开启抓包后，运行一些网络应用便会把经过网卡接口的数据包捕获下来，如图1-23所示,如果要停止抓包点击图中①处“停止正在运行的抓包”按钮。

图1-23 数据包抓取界面（4）如图1-23中，抓取的数据分三个区显示，抓取的每一个数据罗列在数据列表区，点击列表区的一条数据，其详细信息显示在数据包封装明细区，显示的是数据包的组成结构，数据包的二进制数据显示在数据区。

（5）如果抓取的数据包过多，可以采用过滤的方式筛选出想要的数据，如图1-24所示，在过滤框中输入过滤的字段，点击“应用”便可实现数据包的过滤。

图1-24数据包过滤（二）Packet Tracer软件使用方法（1）软件安装完成后，启动软件，打开界面如图1-25所示。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广域网常常借用传统的公共传输网进行通信，可 以把众多的城域网、局域网连接起来。
目前，很多全国性的计算机网络就属于这类网络， 如邮电部的CHINANET（中国公网）、国家教委 的CERNET（中国科研教育网）、中科院的 NCFC（科技网）和电子部的CHINAGBN（经济 网）等。
（3）广域网
交换机
（2）无线网——红外线传输
红外线传输利用发光二级管产生红外光波发送信 号，采用光电管接收信号，生活中各种电器使用 的摇控器基本上是使用红外线进行信号传输。
红外线与微波传输之间的重要差异是前者不能贯穿墙 壁，但是，在微波系统中遭遇的安全和干扰问题这里 不再出现。
红外线信号能获得较高的数据吞吐量。 红外线传输方式分为点到点传输和广播传输。 红外线一般局限在很小的区域内，并且要求发送器直
（2）无线网——微波通信
微波通信是使用波长在0.1毫米至1米之间 的电磁波——微波进行的通信。
当两点间直线距离内无障碍时就可以使用 微波通信，微波通信具有容量大、质量好、 传输距离远、抗灾性能好等特点，普遍使 用于各种专用通信网。
微波通信用途广泛，可以用于各种电信业 务的传送，如电话、电报、数据、传真以 及彩色电视等。
局域网 城域网 广域网 网际网
（1）局域网
局域网（Local Area Network，LAN）：指在有 限的地理区域内构成的规模相对较小的计算机网 络，其覆盖范围一般不超过几十公里。
LAN具有以下特征：
局域网仅工作在有限的地理范围内，采用单一的传输 介质。
数据传输率快，典型LAN数据传输速率10Mbps、 100Mbps、1Gbps和10Gbps。
另外，以Intranet为平台的管理信息系统MIS，可 获得高效的开发和企业级应用。
1.2.2 计算机网络的分类(续)
2．按传输介质分类
根据采用的传输介质不同，计算机网络可分为两 种：有线网和无线网。 有线网：传输介质采用有线介质连接的网络称 为有线网。常用的有线传输介质包括双绞线、 同轴电缆和光导纤维。 无线网：采用无线介质连接的网络称为无线网， 典型的无线网有以下几种。
WLAN最大的优势就是免去或减少了繁杂的网络布线， 一般只要在适当位置安放一个或多个接入点(Access Point)设备就可建立覆盖整个建筑或地区的局域网络。
（2）无线网——无线传感器网络
无线传感器网络（Wireless Sensor Network）。 综合了微电子技术、嵌入式计算技术、现代网络 及无线通信技术、分布式信息处理技术等先进技 术，能够协同实现实时监测、感知和采集网络覆 盖区域中各种环境或监测对象的信息，对信息进 行处理后通过无线方式发送，并以自组多跳的特 殊网络拓扑组织方式传送给观察者。
常用的同轴电缆有两类：50Ω和75Ω的同轴电缆。
75Ω同轴电缆常用于CATV（有线电视网）网，传输带 宽可达1GHz，目前常用CATV电缆的传输带宽为 750MHz。
50Ω同轴电缆主要用于基带信号传输，传输带宽为1～ 20MHz，传统的总线型以太网就是使用50Ω同轴电缆。
（1）有线网——光纤
1.1.1 计算机网络概念
功能
信息共享 信息交换
作用
使分散的计算机能共享网上的资源，为用户 提供强有力的通信手段和尽可能完善的服务，从 而极大的方便用户。
1.1.1 计算机网络概念
计算机网络涉及以下三个方面的问题： 两台或两台以上的计算机相互连接构成网络， 达到资源共享的目的。 计算机之间互相通信交换信息，需要有一条通 道。这条物理连接通道称为传输介质。传输介 质可以是双绞线、同轴电缆或光纤等“有线” 介质；也可以是激光或无线电波等“无线”介 质。 计算机之间要通信交换信息，彼此就需要有某 些约定和规则，这就是协议。
产业结构变化，全球信息产业发展。
1.1.1 计算机网络概念
计算机网络是以相互共享（硬件、软件、 和数据）资源的方式连接起来，且各自具 有独立功能的计算机系统的集合 。
计算机网络是利用通讯设备和线路将地理 位置不同、功能独立的多个计算机系统互 连起来，以功能完善的网络软件（即网络 通信协议、信息交换方式及网络操作系统 等）实现网络中资源共享和信息传递的系 统。
光导纤维简称光纤，是一种能高质量传导 光信号的玻璃纤维。
如果将许多根光纤聚在一起并敷以保护层， 就得到我们常说的光缆。利用光缆通讯， 能同时传播大量信息。
光纤的抗干扰性能好，不发生电辐射，通讯质 量高，能防窃听。光缆的质量小而细，不怕腐 蚀，铺设也很方便。
目前光缆已广泛用作为长途通信干线、广域网 的主要传输介质。
通信子网
NC
H
T
NC
C
H
T
1.1.2 计算机网络的产生和发展
计算机网络体系结构的形成
国际标准化组织（ISO）提出了一个能使各种 计算机在世界范围内互联成网的标准框架—— 开放系统互连基本参考模型OSI/RM (Open System Interconnection Reference Model), 简称为OSI。
（2）无线网——卫星通信
卫星通信是地球上(包括陆地、水面和低层 大气中)无线电通信站之间利用人造卫星作 为中继站而进行的空间微波通信，卫星通 信是地面微波接力通信的继承和发展。
卫星通信具有覆盖区域大、通信距离远、 通信质量好、可靠性高、通信频段宽、容 量大等优点，是目前远距离越洋电话和电 视广播的主要手段。
第1章 计算机网络概述
第1讲
教学内容与要求
主要内容
网络概念与发展 （约50分钟） 网络组成与分类 （约50分钟）
重点与难点
了解计算机网络概念，发展 了解计算机网络组成，分类方法
引言：网络应用背景
计算机通信网络和Internet已成为社会生 活重要组成部分。
应用遍布经济、文化、科研、军事、政治、 教育。
其覆盖范围为一个城市或地区，距离在几十公里 到几百公里。
城域网多采用光纤或微波作为传输介质，可以支 持数据和多媒体应用。
当前城域网的一个重要用途是用作骨干网，通过 它将位于同一城市内不同地点的主机、数据库以 及LAN等互相连接起来。
（3）广域网
广域网（Wide Area Network，WAN）覆盖的地 理范围非常大，又称远程网，是一种跨越城市、 国家的网络。
高速网络阶段 下一代互联网络
1.1.3 计算机网络的应用
企业信息网络 联机事务处理 POS系统 电子邮件系统 电子数据交换系统 联机会议 访问远程数据库
1.2.1 计算机网络的组成
计算机网络通常由三个部分组成，它们是 资源子网、通信子网和通信协议。
资源子网：是指计算机网络中面向用户的部分， 处于网络的外围，由主机系统、终端、终端控 制器、外设、各种软件资源和信息资源组成， 主要用于全网的信息处理、信息共享和信息存 储服务。主机系统是资源子网的主要组成部分， 它通过高速通信线路与通信子网的通信设备相 连接，用户终端可通过主机系统连接入网。
节点交换机 广域网
路由器典型广域网示意图Fra bibliotek（4）网际网
网际网通常是指连接多个国家的计算机网络， Internet（因特网）就是世界上最大的网际网。
通常把互联的网络集合称为互联网，Internet是 指特定的世界范围的互联网，它通过网络互连设 备把不同的众多网络或网络群体根据全球统一的 通信规则（TCP/IP协议）互连起来形成全球最大 的、开放的计算机网络。
通信协议：是主机之间或主机和子网之间的 通信的规范，即通信双方必须共同遵守的规 则和约定。
1.2.1 计算机网络的组成
网络软件是实现网络功能的必不可缺的支 撑环境，通常包括：
网络协议软件 网络通信软件 网络操作系统 网络管理软件 网络应用软件
1.2.2 计算机网络的分类
1．按网络覆盖的地理范围分类
（1）有线网——双绞线
双绞线(TP：Twisted Pairwire)是综合布线工程 中最常用的一种传输介质，由多对具有绝缘保护 层的铜导线组成。
双绞线可分为非屏蔽双绞线(UTP：Unshielded Twisted Pairwire)和屏蔽双绞线(STP：Shielded Twisted Pairwire)。
1.1.2 计算机网络的产生和发展
面向终端的计算机通信网
这种“终端设备—通信线路—计算机”的系统， 就是计算机网络的雏形。其特点是计算机是网 络的中心和控制者，终端围绕中心计算机分布 在不同地理位置，各终端通过通信线路共享主 机的硬件和软件资源，计算机的主要任务是进 行批处理。
1.1.2 计算机网络的产生和发展
双绞线既可以用来传输模拟声音信号、也可以用于传 输数字信号，特别适用于较短距离的数字通信。
目前局域网中使用双绞线可以达到100Mbps～ 10Gbps的传输速率，而且其价格相对其他传输介质低 廉，是目前局域网布线的主要传输介质。
（1）有线网——同轴电缆
同轴电缆(Coaxial)是指有内外两个同心导体，而 这两个同心导体即导体和屏蔽层又共用同一轴心 的电缆。
无线传感器网络在军事侦察、工业生产与制造、 农业监测、环境监测、自然灾害应急处理、医疗 研究、危险工作环境等领域具有重要价值。
由于数据传输距离短，传输延迟低（几十个毫秒）且 误码率低。
局域网组网方便、使用灵活。
（1）局域网
服务器
交换机
共享外设
? ?
图1-2 局域网联网结构图
用户计算机
（2）城域网
城域网（Metropolitan Area Network，MAN） 可以理解为是一种大型的LAN，通常使用与LAN 相似的技术，但是传输介质和布线结构更复杂。
分组交换网的出现
美国国防部高级研究计划局于1969年12月投 入运行的ARPANET，该网络是一个典型的以 实现资源共享为目的的具有通信功能的多机系 统，其核心通信技术是分组交换技术。它为计 算机网络的发展奠定了基础。
