通信连接器的分类及应用

连接器的常用类型及未来发展趋势介绍连接器是指用于连接电子元器件，电子设备或电子系统之间的元件，用来传输信号和电力。

连接器的种类繁多，根据连接方式和用途的不同，可以分为多种类型，以下将介绍连接器的常见类型及未来发展趋势。

1.直插连接器直插连接器是最常见的一种连接器类型，常用于电路板上。

它们的插针和插口直接插入电路板上的孔中进行连接。

直插连接器可分为单列型和双列型。

它们通常用于低信号传输速率和低电流的应用。

2.弹簧连接器弹簧连接器是一种弹性接触连接器，常用于可插拔应用。

它们通常使用金属弹片作为连接接口，具有良好的接触性能和可靠的连接性能。

弹簧连接器广泛应用于手机、数码相机、笔记本电脑等设备中，未来将迎来更广泛的应用。

3.圆形连接器圆形连接器常用于要求防水、耐高温和抗电磁干扰的应用场合，如航空航天、军事装备等。

它们的外形为圆柱形，具有良好的密封性和抗干扰能力。

随着无人机、机器人等领域的迅速发展，圆形连接器在未来将继续得到广泛应用。

4.PCB连接器PCB连接器是专门用于连接电路板的连接器。

它们常用于电子设备内部的连接，如电源连接、通信接口等。

PCB连接器的发展趋势是追求更小、更轻和更高信号传输速率的特点，以适应电子设备小型化和高速化的需要。

5.高速连接器高速连接器主要用于数据传输速率较高的应用场合，如计算机、网络设备、通信设备等。

高速连接器的发展趋势是提高信号传输速率和减小信号衰减，以适应需求越来越高的数据传输速度。

6.光纤连接器光纤连接器是用于连接光纤的连接器，主要用于光通信领域。

光纤连接器的发展趋势是提高连接可靠性和数据传输速率，以满足高速、远距离的光通信需求。

未来连接器的发展趋势主要集中在以下方面：1.小型化和轻量化：随着电子设备越来越小型化和轻量化，连接器也需要变得更小、更轻，以适应设备的紧凑设计和轻便性。

2.高速化：随着数据传输速率的不断提高，连接器需要具备更高的带宽和更低的信号损耗。

因此，连接器需要不断提高信号传输速率，以满足高速数据传输的需求。

连接器主要有以下几种类型：
∙
Mini型连接器管径7/8英寸，约23mm，16齿螺纹，具有2-7针。

主要应用在空间很小而且电缆较细的场合。

∙
Micro型连接器比Mini型连接器还小，一般符合欧洲标准。

它的管径约44mm，基于M12螺纹，具有2-6针，但是一个M12连接器需要具有12针。

主要应用在基于公制进行的设备连接，或者双绞线以太网中。

∙
DB连接器具有各种尺寸。

一般使用的有DB-9、DB-15、DB-19、DB-25、DB-37和DB-50。

DB之后的数字表示连接器具备的可用线路，而非针数。

一般的网络应用使用9针的DB-9连接器。

大多数的计算机监控系统采用DB-9连接器。

典型应用：串口连接。

一般它们用于插入式（snap-on）接口，而非plug-in接口或者threaded接口。

∙
IP67 RJ45连接器是广泛使用的以太网连接器——RJ45连接器的工业版本。

RJ45具有两个问题：较小的接触尺寸和不够坚固的卡圈结构，最初都不是为了满足工业应用而设计的。

典型应用：在工厂车间中使用商业以太网，并且对传送故障具有一定的容忍度的场合。

∙
窄舌（Narrow-tongue）型接线端子提供高质量、安全和可靠的连接。

应用于空间有限的片式连接。

∙I/O模块的连接器模组（Pluggable Connector）安装简便、维护高效，同时降低了线缆的错误率。

主要的特性包括内置的测试节点，简便的操作，集成编码以及工业等级的可靠连接。

主要用于配置时间较短的场合，或者用于I/O模块的简化。

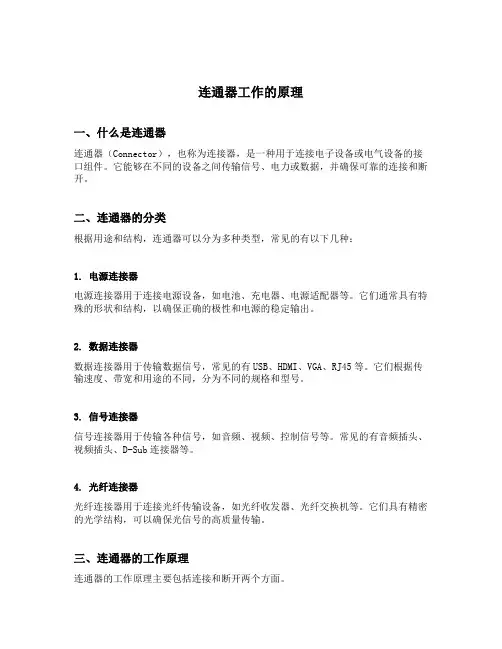

连通器工作的原理一、什么是连通器连通器（Connector），也称为连接器，是一种用于连接电子设备或电气设备的接口组件。

它能够在不同的设备之间传输信号、电力或数据，并确保可靠的连接和断开。

二、连通器的分类根据用途和结构，连通器可以分为多种类型，常见的有以下几种：1. 电源连接器电源连接器用于连接电源设备，如电池、充电器、电源适配器等。

它们通常具有特殊的形状和结构，以确保正确的极性和电源的稳定输出。

2. 数据连接器数据连接器用于传输数据信号，常见的有USB、HDMI、VGA、RJ45等。

它们根据传输速度、带宽和用途的不同，分为不同的规格和型号。

3. 信号连接器信号连接器用于传输各种信号，如音频、视频、控制信号等。

常见的有音频插头、视频插头、D-Sub连接器等。

4. 光纤连接器光纤连接器用于连接光纤传输设备，如光纤收发器、光纤交换机等。

它们具有精密的光学结构，可以确保光信号的高质量传输。

三、连通器的工作原理连通器的工作原理主要包括连接和断开两个方面。

连接是指将两个设备或组件通过连通器进行物理连接，以实现信号、电力或数据的传输。

连接的过程中，连通器的引脚或插头与插座对应的引脚接触，建立电气连接。

在连接过程中，连通器通常采用弹簧接触或插销锁定的方式，确保连接的牢固和稳定。

同时，一些高级连通器还会采用防震、防水、防尘等设计，以适应不同的工作环境和需求。

2. 断开断开是指将两个设备或组件通过连通器进行物理分离，中断信号、电力或数据的传输。

断开的过程中，连通器的插座和插头分离，断开电气连接。

为了确保断开的可靠性和安全性，连通器通常设计有插销或按键等机械结构，用户通过操作这些结构来实现断开。

四、连通器的设计要求连通器的设计要求主要包括以下几个方面：1. 电气性能连通器在传输信号、电力或数据时，需要具备良好的电气性能。

这包括接触电阻、绝缘电阻、耐电压、传输带宽等指标，以确保信号的准确传输和设备的正常工作。

2. 机械性能连通器需要具备良好的机械性能，以确保连接的牢固和稳定。

光纤连接器的工作原理光纤连接器是连接光纤的重要组件，它的作用是将光纤之间进行连接，实现光信号的传输。

在光纤通信系统中，光纤连接器的质量和工作原理直接影响到光信号的传输质量和系统性能。

下面将从光纤连接器的工作原理、分类及应用等方面详细介绍光纤连接器的相关知识。

一、光纤连接器的工作原理1. 基本原理光纤连接器的主要工作原理是利用光纤的表面抛光和精密加工技术，在连接器两端的光纤之间形成一个稳定的光学接触面，使光信号能够顺利传输。

光纤连接器通常由插座、套筒和连接座等部件组成，通过这些部件将光纤连接在一起，形成一个完整的光学传输通道。

2. 连接方法光纤连接器的连接方法通常包括插入式连接和螺纹式连接两种。

插入式连接是通过将两端的光纤分别插入连接器的插座中，形成光学接触面实现连接；而螺纹式连接是通过旋转连接器的套筒将两端光纤连接在一起，形成稳定的光学接触面。

3. 光学接触面光纤连接器的工作原理关键在于其光学接触面的质量。

光学接触面必须经过精密的抛光加工，保证连接端面的平整度和光学质量。

只有光学接触面的质量达到一定标准，才能保证光信号的传输质量和连接的可靠性。

4. 光学耦合在光纤连接器中，光学耦合技术是一项重要的工作原理。

光学耦合是指通过连接器将光纤之间的光信号转移或耦合传输的技术，其中包括反射、透射和散射等光学原理。

以上是光纤连接器的基本工作原理，通过精密加工技术、合理设计结构和优化光学接触面的质量，才能实现光纤连接器的高性能和可靠性。

二、光纤连接器的分类光纤连接器根据其连接方法、接口类型和适用领域等不同特点，可以分为多种不同类型，常见的连接器有FC（Ferrule Connector）、SC（Subscriber Connector）、LC（Lucent Connector）、ST（Straight Tip Connector）等。

1. 插入式连接器插入式连接器是最常见的一种光纤连接器，其特点是插拔方便、连接稳定、传输性能优异。

光纤连接器的基本功能一、光纤连接器的定义和作用1.1 定义光纤连接器是一种用于连接光纤的设备，它能够提供稳定、可靠的光信号传输通道。

1.2 作用光纤连接器的主要作用是将不同光纤之间进行连接，使光信号能够在光纤之间传输，实现数据的高速传输。

二、光纤连接器的分类2.1 单模和多模光纤连接器根据光纤的传输模式，光纤连接器可以分为单模和多模光纤连接器。

单模光纤连接器适用于长距离传输，而多模光纤连接器适用于短距离传输。

2.2 FC、SC、LC等连接器类型根据连接器的类型，光纤连接器可以分为FC、SC、LC等不同类型。

这些连接器类型在外形和接口规格上有所不同，适用于不同的光纤连接需求。

2.3 其他特殊类型的连接器除了常见的连接器类型，还有一些特殊类型的连接器，例如MPO/MTP连接器、MU连接器等。

这些连接器具有特殊的结构和功能，适用于特定的光纤连接需求。

三、光纤连接器的基本结构3.1 连接器壳体光纤连接器的壳体是连接器的外部结构，通常采用金属或塑料材料制成。

壳体的主要作用是保护内部的光纤和连接器结构，确保连接的稳定性和可靠性。

3.2 光纤插芯光纤插芯是连接器内部的关键部件，它负责将光纤与连接器进行连接。

光纤插芯通常由陶瓷材料制成，具有高强度和高耐磨性，能够保证连接的稳定性和可靠性。

3.3 光纤固定组件光纤固定组件是连接器内部的结构，用于固定光纤插芯和保持连接的稳定性。

光纤固定组件通常由金属或塑料材料制成，具有良好的机械强度和抗震动性能。

3.4 光纤对中组件光纤对中组件是连接器内部的结构，用于实现光纤的对中，确保光信号能够有效地传输。

光纤对中组件通常采用精密的光学设计，能够保证连接的精确度和稳定性。

四、光纤连接器的使用注意事项4.1 清洁和保养光纤连接器在使用过程中需要保持干净和整洁，避免灰尘和污垢的积累。

定期清洁连接器的插芯和接口，可以使用专用的光纤清洁棒进行清洁。

4.2 避免过度弯曲和拉力在使用光纤连接器时，需要避免过度弯曲和拉力，以免损坏光纤和连接器。

电连接器的分类
电连接器可以根据不同的标准进行分类，以下是一些常见的分类方式：
1. 功能分类：
- 电源连接器：用于将电源连接至设备或电路，例如插头、插座等。

- 信号连接器：用于传输信号或数据的连接器，例如USB接口、HDMI接口等。

- 电缆连接器：用于连接电缆或导线的连接器，例如圆形连接器、扁平电缆连接器等。

2. 结构分类：
- 采用插销连接的连接器：通常由插头和插座组成，插销用于连接和断开电路。

- 采用卡扣、螺纹等连接的连接器：使用卡扣、螺纹等结构来连接和固定连接器。

3. 接口类型分类：
- 圆形连接器：具有圆形外形的连接器，常见于工业设备、航空航天等领域。

- 方形连接器：具有方形外形的连接器，常见于家用电器、电子设备等领域。

- 小型连接器：具有小体积的连接器，常见于移动设备、数码产品等领域。

4. 使用环境分类：
- 防水连接器：具有防水功能的连接器，常见于户外设备、
水下设备等环境。

- 高温连接器：具有耐高温性能的连接器，常见于热工设备、电炉等环境。

- 高压连接器：具有耐高电压性能的连接器，常见于发电机、变压器等环境。

以上仅是一些常见的分类方式，实际上电连接器的分类还有很多，根据不同的需求和标准，还可以有更为具体的分类方式。

连接器手册_中文版_第一章连接器概述1.1 连接器的定义和功能连接器是一种机电系统，其可提供可分离的界面用以连接两个次电子系统，并且对于系统的运作不会产生不可接受的作用。

连接器的应用范围十分广泛，本手册的重点将会放在电连接器上，其主要应用于3C产品（计算机、通信和消费电子产品）。

- 实现电路或者信号的连接和断开，提高系统的灵便性和可靠性。

-保证电流或者信号的顺畅传输，降低接触阻力和插拔力，提高系统的效率和寿命。

-适应不同的工作环境和要求，防止腐蚀、振动、温度变化、电磁干扰等对系统的影响。

-满足不同的设计和安装需求，提供多种形状、尺寸、结构、材料和颜色等选择。

1.2 连接器的结构和组成一个基本的连接器包括四个部份：接触界面、接触涂层、接触弹性组件和连接器塑料本体。

如图1.1所示。

-接触界面：是指连接器两个配合部份之间产生金属接触的区域，是电流或者信号传输的通道。

接触界面可以分为可分离界面和固定界面。

可分离界面是指每次连接器配合时建立的界面，如插头和插座之间的界面。

固定界面是指在连接器内部或者与子系统之间建立的一次性或者永久性的界面，如焊接或者压接等方式实现的界面。

第二章连接器的分类和标准2.1 连接器的分类方法-按照连接器的应用领域分类，可以分为通信连接器、计算机连接器、汽车连接器、航空航天连接器、军事连接器、医疗连接器等。

-按照连接器的安装方式分类，可以分为线对线连接器、线对板连接器、板对板连接器、面对面连接器等。

-按照连接器的配合方式分类，可以分为直插式连接器、卡扣式连接器、罗纹式连接器、卡环式连接器等。

-按照连接器的结构形式分类，可以分为圆形连接器、矩形连接器、D形连接器、FPC/FFC连接器等。

-按照连接器的信号类型分类，可以分为电源连接器、信号连接器、混合信号连接器等。

-按照连接器的端子数量分类，可以分为单极连接器、多极连接器等。

2.2 连接器的标准化- 连接器的尺寸、形状、结构、材料等技术要求- 连接器的电气性能、机械性能、环境适应性能等测试方法- 连接器的安全性、可靠性、耐久性等评价指标- 连接器的标识、包装、运输、存储等管理规定常见的国际标准化组织有国际电工委员会（IEC）、国际标准化组织（ISO）、欧洲电子元件标准化委员会（CENELEC）、美国国家标准协会（ANSI）、美国电子工业协会（EIA）、工业标准委员会（JIS）等。
