配电网及一次设备培训

配电网及一次设备培训

配电网及一次设备培训简介配电网是电力系统的重要组成部分，负责将电能从发电厂输送到用户。

一次设备是配电网中的关键设备，主要用于电能的开关和保护。

为了提高工程人员的技术水平和专业知识，进行配电网及一次设备的培训是必要的。

本文将介绍配电网及一次设备培训的目的、内容和方法。

目的配电网及一次设备培训的主要目的是提高工程人员的技能和知识，以保障电力系统的安全稳定运行。

通过培训，工程人员将能够掌握配电网的结构和工作原理，了解一次设备的分类和功能，熟悉一次设备的操作和维护流程，并具备故障排除和应急处理的能力。

内容配电网及一次设备培训的内容通常包括以下方面：1.配电网的基础知识：介绍配电网的结构和组成，包括高压侧的发电厂、变电站和输电线路，以及低压侧的配电变压器、配电线路和用户接线箱。

讲解配电网的工作原理和电能传输过程。

2.一次设备的分类和功能：介绍一次设备的常见分类，如断路器、负荷开关、隔离开关等。

讲解各种设备的主要功能和应用范围，以及其在电力系统中的作用。

3.一次设备的操作和维护：详细讲解一次设备的操作流程，包括开关操作、安全操作规程以及设备的维护保养。

介绍一次设备的常见故障和排除方法，以及应急处理的注意事项。

4.安全意识和应急处理：强调工程人员的安全意识，教育他们遵守安全操作规程，正确使用个人防护装备，预防事故的发生。

培训还包括应急处理的知识和技巧，以提高工程人员在紧急情况下的反应和处理能力。

方法配电网及一次设备培训可以采用多种方法和形式，根据培训对象和实际情况选择合适的方式。

常见的培训方法包括：1.理论讲授：通过课堂讲授的方式，向工程人员介绍配电网和一次设备的基础知识，讲解相关原理和操作流程。

这种方法适用于初级技术人员的培训。

2.实地考察：组织参观实际的配电网和一次设备，让工程人员亲身感受实际的工作环境和设备操作。

通过实地考察，工程人员能够更加深入地了解配电网和一次设备的工作原理和操作流程。

3.模拟操作：借助虚拟仿真软件或实验平台，进行一次设备的模拟操作练习。

配网培训(新)

配网培训(新)

2.2 电杆
是支持导线的支柱，要求有足够的机械强度， 电杆是支持导线的支柱，要求有足够的机械强度，尽可能 经久耐用，价廉，便于搬运和安装。 经久耐用，价廉，便于搬运和安装。 电杆按采用的材料分：水泥杆、铁塔。 电杆按采用的材料分：水泥杆、铁塔。
水泥杆
水泥干图形符号
铁塔
铁塔图形符号
2.3 绝缘子
绝缘子：又称瓷瓶；绕路绝缘子用来将导体固定在电杆上， 绝缘子：又称瓷瓶；绕路绝缘子用来将导体固定在电杆上，使 导线与电杆绝缘。 导线与电杆绝缘。
电厂
地下低压电缆
2. 高压部分的器件
2.1 架空线路的结构
架空线路组成：导线、电杆、绝缘子和线路金具。 架空线路组成：导线、电杆、绝缘子和线路金具。
架空线路一般采用裸导线，按结构分：单股线和多股绞线。 架空线路一般采用裸导线，按结构分：单股线和多股绞线。 一般采用裸导线 绞线分：铜绞线、铝绞线（LY）、钢芯铝绞线（LGJ）。 绞线分：铜绞线、铝绞线（LY）、钢芯铝绞线（LGJ）。 ）、钢芯铝绞线 在工厂和城市10KV及以下架空线路，可采用绝缘导线。 在工厂和城市10KV及以下架空线路，可采用绝缘导线。 10KV及以下架空线路 架空线路一般情况下采用铝绞线（LY），在机械强度要 架空线路一般情况下采用铝绞线（LY），在机械强度要 ）， 求较高和35KV及以上的架空线路上，多采用钢芯铝绞线 35KV及以上的架空线路上 求较高和35KV及以上的架空线路上，多采用钢芯铝绞线 LGJ） （LGJ）。
面的作用力， 面的作用力，并抵抗风压以防 止电杆倾倒用的； 止电杆倾倒用的；
2.5 金具
金具：是用来连接导线、 金具：是用来连接导线、安装横担和绝缘子 等的金属附件。 等的金属附件。
2.6 电缆

20KV及以下配电网工程培训讲义(基础知识完整版)

20KV及以下配电网工程培训讲义(基础知识完整版)

中国电压等级发展历程
1000kV
±1100kV
750kV
±800kV
500kV ±500kV
22kV
33kV
66kV
330kV 220kV 110kV
1908 1921 1934 1943 1954 1972 1981 1989 2005 2010 2013 2017
云 南 昆
北 京
明
吉黑
林龙
延 边
现输送电能为目的的电力设施；按电压等级分, 1kV(220/400V)以下的低压架空 线路, 1～10kV(10kV)为高压架空线路。
架空线路的组成 由基础、电杆（或铁塔）、导线、铁附件 （横担）、绝缘子、金具等部
分组成。 架空线路的特点
（1）设备材料简单, 成本低； （2）容易发现故障, 维修方便； （3）容易受到外界环境的影响, 供电可靠性差； （4）需要占用地表面积, 影响市容。
如何学好工程造价
造价是一个要求比较高的行业。造价的基础，几乎涉及到建筑业的各专业，是个高度综合的职业，这
个不是短时间就能学会并学好的。
1）首先要学好相关的专业知识。 要学好建筑、安装方面的工程造价，需学好的课程就有：建筑概论、建筑学、建筑施工、经济管理、给水排水、 财务知识、机电设备、电工知识等。 从基础开始学，静下心来，学什么，就把它弄通。这是个需要花费大量时间精力的过程，坚持不懈。这样，你 的基础扎实了，在以后的应用中，能起到决定性的作用。 主要是定义、公式、图形、名词解释等最简单的基础应用，建设基本程序、施工工序、工程量计算等，还要知 道定额的知识和如何使用概预算定额。熟悉定额里的各分部的规则和计算方法，虽说是有软件，但是这是基础。 同时也要多熟悉造价方面的软件，虽说不一定要理解怎么算的，但一定要操作起来很熟悉。 2）实践出真知。平时一定要多上工地现场，熟悉施工流程，与定额的子目对照。这样对预决算的计算流程比较 清楚，不容易漏项，而且心里可以明白哪些项套哪些子目比较划算，这一点是最重要的，这是区分一个造价工作者 好坏的标准，定额子目虽然详细，毕竟几年才出一次，有很多细节上还是有漏洞的，在这些方面就可以适当的调整 调整，这看你是给甲方还是乙方工作。

电力造价执业资格培训--配电网基础知识

电力造价执业资格培训--配电网基础知识
目录
主要内容
31 配电网基础知识 2 配电网工程设计 3 配电网主要设备及材料 4 配电网工程施工
1
考试大纲
考试目的
通过对配电网工程（概）预算定额的学习 掌握配电网工程（概）预算编制中工程量的 计算、相关定额的 运用和预算费用编制 掌握配电网工程概算与预算的编制
试题类型及分值
单项选择题：20题，每题1分，共20分
指由高压配电线路和相应等级的配电变电站组成的向用户提供电能 的配电网，其功能是从上一级电源接收电能后，直接向高压用户供电， 或通过变压器为下一级中压配电网提供电源。高压配电网分为110、63、 35kV3个电压等级，城市配电网一般采用110kV作为高压配电电压。
2、中压配电网
由中压配电线路和配电变电站组成的向用户提供电能的配电网。其 电压等级包括20kV、10kV、6.3kV,其功能是从输电网或高压配电网接收 电能，向中压用户供电，或向用户用电小区负荷中心的配电变电站供电 ，再经过降压后向下一级低压配电网提供电源。
3.经济运行要求 在保证持续供电、用户接受合格电能的同时，要求配电网在最经济的状
态下运行，这样可以使得配电网的网损最小，不仅可以降低运行成本，还 可以提高一小部分供电能力。可以从下列几方面加以考虑： （1）根据负荷变化情况改变配电网的供电方式。 （2）根据负荷变化情况改变变压器的运行方式，使之处于经济运行状态。 （3）降低变压器铁芯损耗，使用节能型变压器。 （4）结合工程改变供电路径，使用节能设备、器材，避免迂回供电。
第一章 基础知识
二、配电网结构
配电网结构是指配电网中各主要电气元件的电气连接形式， 基本分为：放射式、树干式、环网式（多回路式、环式图）、混合 式。
第一章 基础知识

配电工程施工培训(3篇)

配电工程施工培训(3篇)

第1篇一、培训背景随着我国经济的快速发展，电力需求不断增长，配电网建设成为电力行业的重要任务。

为了提高配电工程施工人员的技术水平，确保工程质量和施工安全，有必要开展配电工程施工培训。

本次培训旨在提高配电工程施工人员对配电工程的认识，掌握配电工程施工的基本技能和操作规范，提升施工团队的整体素质。

二、培训目标1. 使学员了解配电工程的基本概念、组成及作用。

2. 掌握配电工程施工的基本流程、施工工艺及施工质量标准。

3. 熟悉配电工程施工中的安全规范和操作要求。

4. 提高学员对配电工程施工中常见问题的处理能力。

5. 培养学员团队协作精神和沟通能力。

三、培训内容1. 配电工程概述（1）配电工程的概念及分类（2）配电工程的组成及作用（3）配电工程在电力系统中的地位2. 配电工程施工基本流程（1）施工准备阶段（2）施工实施阶段（3）施工验收阶段3. 配电工程施工工艺（1）线路施工（2）杆塔施工（3）配电设备安装（4）电缆敷设4. 配电工程施工质量标准（1）施工质量要求（2）施工质量检验（3）施工质量问题处理5. 配电工程施工安全规范（1）施工现场安全管理（2）施工人员安全操作（3）施工现场消防管理6. 配电工程施工中常见问题及处理（1）线路施工中常见问题及处理（2）杆塔施工中常见问题及处理（3）配电设备安装中常见问题及处理（4）电缆敷设中常见问题及处理7. 团队协作与沟通（1）团队协作的重要性（2）沟通技巧（3）团队建设四、培训方法1. 讲授法：邀请资深工程师、技术专家进行理论授课，使学员掌握配电工程施工的基本知识和技能。

2. 案例分析法：通过分析实际配电工程施工案例，使学员了解配电工程施工中可能出现的问题及解决方法。

3. 实操演示法：邀请有经验的施工人员现场演示配电工程施工操作，使学员直观地了解施工过程。

4. 互动讨论法：组织学员进行分组讨论，分享施工经验，提高学员解决实际问题的能力。

5. 试题测试法：通过考试检验学员对配电工程施工知识的掌握程度。

配电工程基础知识培训-一

配电工程基础知识培训-一

配电工程基础知识培训一、供配电系统的组成二、高压配电工程部分三、高压电缆四、高压开关柜五、低压配电柜六、低压电缆七、10kV一次系统图八、0。

4kV一次系统九、制作配电工程所要资料十、变配电的总体布置十一、直流屏十二、高压电工安全知识一、供配电系统的组成输配电线路工作流程: 发电设备升压变压器输电线路降压变压器高压开关柜低压出线柜10KV输变电线路配电变压器低压出线二、高压配电工程部分高压配电工程，我们俗称的配电房配电工程或变压器配电工程,由高压配电房、变压器、低压配电房组成。

高压：我司所做高压一般指10KV高压用电，一般用在工厂用电较大的企业或商住楼、房地产项目。

一次线路设备：直接与生产电能和输配电有关的设备。

包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消狐线圈、并联电容及高压熔断器等。

二次线路设备: 对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。

如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控电缆、小母线等. 高压包括两大主部分：一部分是高压配电房安装，一部分是厂房内低压动力照明的安装；高压主要分为从电线杆高压强电到配电房部分的安装；高压主要由高压柜、低压柜、计量柜、电缆几大部分组成，低压照明部分：主要是指厂房内普通的照明用电，一般指安装灯具这一块。

三、高压电缆高压电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。

型号：YJV22/8。

7—15KV。

高压电缆YJV：交联聚乙烯绝缘聚氯乙烯护套电力电缆；22：钢带铠装缘聚氯乙烯护套。

适于埋地敷设，承受机械外力作用,但不能承受大的拉力。

电压等级：110KV、35KV、10KV，也分单芯、三相，单芯通常用于超高压（110KV以上）通常我们常用是10KV三芯电缆。

电缆线常用截面有：300、240、185、150、120、95、70、50。

具体用多大电缆根据东莞各镇区供电公司相关规范确定。

配网培训系统分类培训大纲

配网培训系统分类培训大纲一、引言配电网作为现代电力系统中不可或缺的一部分，负责电力的传输和分配。

为了确保配电网的安全运行和高效管理，对相关人员进行系统的培训显得尤为重要。

配网培训系统的分类培训大纲将在本文中详细介绍。

二、培训目的1. 了解配电网的基本概念和原理2. 掌握配电网的各个组成部分及其功能和作用3. 熟悉配电网的运行和管理流程4. 学习配网故障处理和应急措施5. 掌握配电网维护和改造技术三、培训内容1. 配电网基础知识- 电力系统概述- 配电网的分类和组成- 配电变电所的作用和结构- 配电线路及配电设备的介绍2. 配网的运行与管理- 配电网的运行模式和策略- 配电网的监控系统及其功能- 配网管理的法规和标准- 配网运行过程中的安全措施3. 配网故障处理与应急措施- 配电网故障的常见类型和原因- 故障定位和诊断技术- 应对配电网故障的应急措施- 事故处理的基本流程和方法4. 配电网维护和改造技术- 配电设备的巡检与维护- 配网工程的规划与设计- 配电网改造的方法和步骤- 配电网的保护与自动化四、培训方式1. 系统培训课程- 理论课程- 实践操作课程- 案例分析和讨论2. 培训材料- 书籍和资料- 视频教程和PPT- 案例分析和练习题3. 培训评估- 理论考试- 实践操作考核- 案例分析和小组讨论成绩五、培训效果评估与持续改进1. 培训效果评估方法- 培训后测评- 培训参访和问卷调查2. 培训效果分析与报告- 整理培训数据和评估结果- 总结培训的优缺点和不足3. 持续改进策略- 培训内容和形式的不断优化- 培训师资力量的提升- 学员反馈的及时调整六、结论通过配网培训系统分类培训大纲的设计，能够确保培训的系统性和全面性，使参与者能够全面掌握配分网运行和管理的理论知识和实践技能，为电力系统的安全和稳定运行提供了有力的人才支持。

同时，持续改进的策略也能够保障培训效果的提升和可持续发展。

电力工程配网基础知识.doc

河南华伟电力工程有限公司10KV配网基础知识（业务人员适用）2014年11月（内部资料）目录(内部资料) (1)一、电力系统的常用名词术语解释 (4)1 ■一次回路/主回路与一次设备/主设备：42. 二次回路/控制回路与二次设备/控制设备： (4)3. 开关柜： (4)4. 断路器： (6)5. 隔离刀： (7)6. 熔断器： (7)7. 负荷开关： (7)8. 变压器： (8)9・PT (TV) /CT (AV)：910. 手车/抽屉： (10)11. 接地刀： (11)12. 主令电器： (11)13. 接触器： (11)14. 继电器： (11)15. 试验 (12)16. YJLV22-8.7/10 3x240 的含义： (13)17. ZR-YJV-0.6/l-5*l0 是什么电缆？ (13)18. KYN28A-12 是什么意思？ (14)19. HXGN-12是什么配电柜 (15)20. GCS型低压抽出式开关柜 (16)21. GGD低压开关柜 (17)二、10KV配网概念 (18)1........................................................................................ 配电网概念.. (18)2........................................................................................ 高压配电网.. (18)3中压配电网 (18)4. 低压配电网 (19)5. 架空配电网 (19)6. 电缆配电网 (19)7. 单电源供电形式 (20)8. 双电源供电形式 (20)9. 开闭所和电缆双环网建设原则 (21)10. 环网柜和电缆单环网建设原则 (21)11.10千伏电缆分支箱选型及建设原则 (21)12 (1)0KV架空线网建设原则 (22)13...................................................................................... 箱式变压器选型及建设原则 (22)14...................................................................................... 0.4KV电缆分支箱选型及建设原则 (22)15...................................................................................... 开闭所、环网柜、电缆分支箱的选址原则 (23)16 .电缆及导线选用原则 (23)17. 客户接入配网原则 (24)18. 客户工程投资分界点划分原则 (26)19. 供用电设施维护管理 (27)20. 关于维护分界点划分原则 (27)21. 其他 (28)三、供电局部分手续流程 (28)四、部分设计规范 (35)五、施工企业资质等级和承揽范围 (38)一、电力系统的常用名词术语解释以下对电力系统和实际工程应用中常用到的各种名词术语进行粗略的介绍1. 一次回路/主回路与一次设备/主设备:是指电力输送和分配的冋路，其主要任务是进行电能的输送和分配。

配网培训 精品

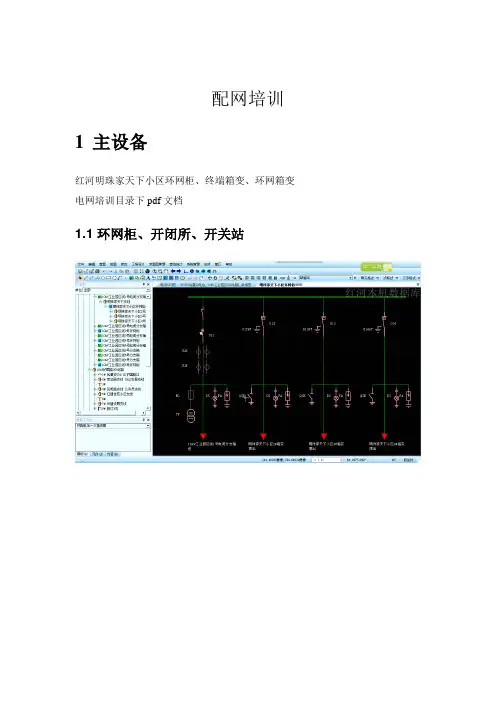

配网培训1主设备红河明珠家天下小区环网柜、终端箱变、环网箱变电网培训目录下pdf文档1.1 环网柜、开闭所、开关站1.2 终端箱变、配电站1.3 环网箱变、配电站2柱上开关2.1 柱上负荷开关六氟化硫柱上负荷开关户外真空负荷开关2.2 柱上断路器户外永磁真空断路器户外真空断路器2.3 分界开关俗称看门狗，产品安装于各种接地方式的架空网、电缆网、架空电缆混合网分支线T接分界点，可以自动切除用户侧单相接地故障、自动闭锁用户侧的相间短路故障、监控用户负荷情况、快速故障定位，从而避免用户侧事故对配电网造成波及停电影响。
