10kv配电工程设计手册【原创实用版】目录1.10kV 配电工程设计基础知识2.10kV 配电系统的组成3.10kV 配电工程设计流程4.10kV 配电设备的选型与设计5.10kV 配电系统的保护与控制6.10kV 配电工程的设计规范和标准7.10kV 配电工程的案例分析正文一、10kV 配电工程设计基础知识10kV 配电工程是指对 10 千伏电压等级的电力进行分配、控制和保护的系统，是电力系统中重要的环节。
在 10kV 配电工程设计中，需要掌握一些基本的知识，包括电力系统的基本概念、电力设备的分类和性能、电力网络的结构和布局等。
二、10kV 配电系统的组成10kV 配电系统主要由电源、配电设备、输电线路、变电站、配电站和用电设备等组成。
其中，电源是指提供电能的设备，如发电机、变压器等；配电设备是指对电能进行分配和控制的设备，如开关、断路器、隔离器等；输电线路是指连接电源和配电设备的电力线路；变电站和配电站是指对电压和电流进行变换和分配的场所；用电设备是指消耗电能的设备，如照明、电机、电器等。
三、10kV 配电工程设计流程10kV 配电工程设计一般分为以下几个步骤：1.确定设计任务和设计目标2.收集和分析设计资料3.制定设计方案4.进行设计计算和分析5.编制设计图纸和设计说明书6.进行设计评审和修改7.完成设计报告和设计文件四、10kV 配电设备的选型与设计10kV 配电设备的选型与设计是配电工程设计的重要环节，需要根据设计任务和设计目标，结合设计资料和设计方案，进行设备的选型和设计。
主要设备包括开关、断路器、隔离器、变压器、互感器、避雷器等。
五、10kV 配电系统的保护与控制10kV 配电系统的保护与控制是保证配电系统安全稳定运行的重要措施，需要根据配电系统的特点和设计要求，进行保护与控制的设计。
主要内容包括保护装置的选型与设计、控制装置的选型与设计、保护与控制方式的选择等。
六、10kV 配电工程的设计规范和标准10kV 配电工程的设计需要遵循国家和行业的相关规范和标准，以保证设计质量和设计安全。
10kv配电工程设计手册【引言】随着我国电力事业的快速发展，10kV配电工程在国民经济中的地位日益重要。
为确保电力系统的安全、稳定、经济运行，提高电力工程设计水平，我们编写了这本10kV配电工程设计手册。
本手册系统地阐述了10kV配电工程设计的基本原则、设计流程、设备选型与配置、线路设计与施工、安全防护措施、验收与运行维护等方面的内容，旨在为从事电力工程设计、施工、运行维护等工作的工程技术人员提供一本实用、易懂的参考书籍。
【10kV配电工程设计的基本原则】10kV配电工程设计应遵循国家电力行业相关法律法规、标准和规范，确保工程的安全、可靠、经济、合理。
在设计过程中，应充分考虑电力系统的现状、发展规划、负荷特性、地理环境等因素，优化设计方案，提高投资效益。
【10kV配电工程的设计流程】10kV配电工程设计流程可分为前期调研、初步设计、施工图设计、设计审查等阶段。
在各个阶段，设计人员应严格按照设计规范和流程开展工作，确保设计质量。
【10kV配电设备的选型与配置】10kV配电设备的选择应根据负荷特性、电网结构、运行方式、设备投资费用、维护费用等因素综合考虑。
设备配置应满足电力系统运行和安全防护的需要，确保电力系统的稳定运行。
【10kV配电线路的设计与施工】10kV配电线路设计应依据线路走向、地形地貌、跨越方式、杆塔类型、导线规格、绝缘子串配置等因素进行。
在施工过程中，要确保工程质量，严格遵循施工规程，加强安全管理。
【10kV配电工程的安全防护措施】10kV配电工程安全防护措施主要包括：接地与防雷、绝缘与防护、屏护与标识、作业安全等。
设计人员应充分考虑施工现场的危险因素，制定合理的安全防护措施，确保工程施工和使用过程中的安全。
【10kV配电工程的验收与运行维护】10kV配电工程验收应严格按照国家电力行业验收规范进行，确保工程质量满足设计要求。
在运行维护阶段，要加强设备巡视、检测、维护工作，提高电力系统的运行可靠性。
一、设计依据依据的规程、规范有：1《66kV及以下架空电力线路设计规范》GB50061-972《架空配电线路设计技术规程》SDJ-206-873《架空送电线路杆塔结构设计技术规定》DL/T5154-20024《环型混凝土电杆》GB396-19945《架空送电线路钢管杆设计技术规定》DL/T5130-20016《电力设备过电压保护设计技术规程》SDJ7-797《送电线路基础设计技术规定》SDGJ62-848《农村低压电力技术规程》DL/T499-2001二、设计流程1：明确起点，终点，导线截面2：收集地形图，选定路径方案3：进行现场踏勘测量绘制路径图4：根据工程气象条件线路导线截面，档距，转角及现场地形地质等实际情况选择杆塔形式5：根据以上资料开列设备材料清册6：根据设计资料，套用现行定额、计费程序，编制工程预算书;7：对方案进行技术经济对比分析，确定最佳方案8：对确定的最佳方案进行资料完善、整理，形成全套设计资料三、图集1，杆塔部分：钢管塔，砼杆，钢管杆等2，机电部分：金具及接地装置3，铁塔基础4，铁塔加工5，部件部分:混泥土部件，铁件部件四、气象条件气象条件是选择导线和确定档距的重要依据五、架空线路1，导线选择：一般选择钢芯铝绞线，一般结合当地电网发展规划，一般采用LGJ-150/20,LGJ-185/25，LGJ-240/30等。
2，导线的安全系数：一般根据导线选择4~6之间。
3，导线排列:单回路一般采用三角形或垂直排列，双回路采用垂直排列铁塔部分垂直排列横担间距离为1000mm，双回路铁塔不同相导线间的水平距离为1800mm，四回路铁塔不同相导线间的水平距离为1000～1600mm。
直线砼杆垂直排列横担间距离基本为800mm，单回路耐张砼杆垂直排列横担间距离为1000mm。
4，档距：城镇地区配电线路的档距一般取40～50米，郊区及农村地区配电线路的档距一般取60～100米，高差较大的地区取60～200米，线路耐张段长度不宜大于1千米。

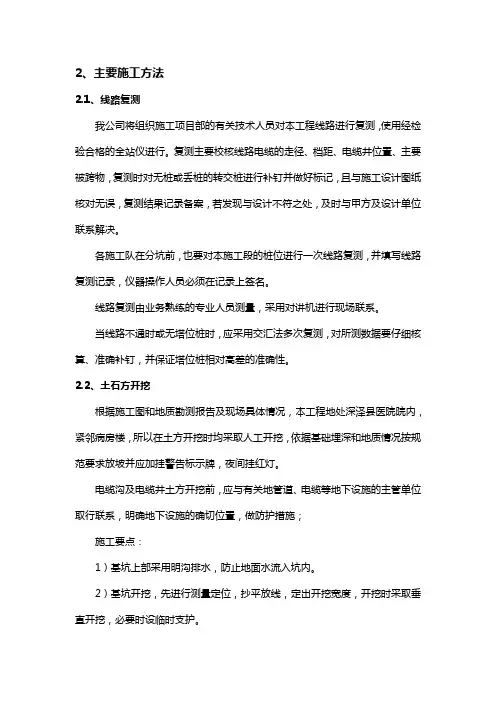

2、主要施工方法2.1、线路复测我公司将组织施工项目部的有关技术人员对本工程线路进行复测，使用经检验合格的全站仪进行。
复测主要校核线路电缆的走径、档距、电缆井位置、主要被跨物，复测时对无桩或丢桩的转交桩进行补钉并做好标记，且与施工设计图纸核对无误，复测结果记录备案，若发现与设计不符之处，及时与甲方及设计单位联系解决。
各施工队在分坑前，也要对本施工段的桩位进行一次线路复测，并填写线路复测记录，仪器操作人员必须在记录上签名。
线路复测由业务熟练的专业人员测量，采用对讲机进行现场联系。
当线路不通时或无塔位桩时，应采用交汇法多次复测，对所测数据要仔细核算、准确补钉，并保证塔位桩相对高差的准确性。
2.2、土石方开挖根据施工图和地质勘测报告及现场具体情况，本工程地处深泽县医院院内，紧邻病房楼，所以在土方开挖时均采取人工开挖，依据基础埋深和地质情况按规范要求放坡并应加挂警告标示牌，夜间挂红灯。
电缆沟及电缆井土方开挖前，应与有关地管道、电缆等地下设施的主管单位取行联系，明确地下设施的确切位置，做防护措施；施工要点：1）基坑上部采用明沟排水，防止地面水流入坑内。
2）基坑开挖，先进行测量定位，抄平放线，定出开挖宽度，开挖时采取垂直开挖，必要时设临时支护。
3）为避免对地基土的挠动，基坑挖好后，预留30cm土层待下道工序开始前挖至设计标高。
4）挖出的土体就近堆放摊平，在基坑边缘上临时堆土或堆放临时材料，应与基坑保持1m以上距离。
5）基础置于第二层粘土上，局部回填区基础置于砂垫层上，超深处用C10毛石混凝土从砂垫层垫砌至基础底部。
6）回填区基槽成型后，对基底回填土进行夯实处理，夯实严格按规范要求。
7）基坑挖好后及时进行验槽，作好记录。
首批开工的单位工程所挖土方堆放就近位置，待有部位需要回填土时，将挖出的土方尽量运到回填区，以满足回填的需要，这样减少土方的重复挖运，降低成本。
回填工作中要注意土方的回填质量，必须分层夯实，层层取样，达到密实度要求后方可继续填下一层。
华伟电力河南华伟电力工程有限公司10KV配网基础知识（业务人员适用）2014年11月（内部资料）目录（内部资料） (1)一、电力系统的常用名词术语解释 (4)1．一次回路/主回路与一次设备/主设备： (4)2．二次回路/控制回路与二次设备/控制设备： (4)3．开关柜： (4)4．断路器： (6)5．隔离刀： (7)6．熔断器： (7)7．负荷开关： (7)8．变压器： (8)9．PT（TV）/CT（A V）： (9)10.手车/抽屉： (10)11.接地刀： (11)12.主令电器： (11)13.接触器： (11)14．继电器： (11)15. 试验 (12)16. YJLV22-8.7/10 3×240的含义： (13)17. ZR-YJV-0.6/1-5*10是什么电缆？ (13)18. KYN28A-12是什么意思？ (14)19. HXGN-12是什么配电柜 (15)20.GCS型低压抽出式开关柜 (16)21.GGD低压开关柜 (17)二、10KV配网概念 (18)1. 配电网概念 (18)2. 高压配电网 (18)3 中压配电网 (18)4. 低压配电网 (19)5. 架空配电网 (19)6. 电缆配电网 (19)7. 单电源供电形式 (20)8. 双电源供电形式 (20)9. 开闭所和电缆双环网建设原则 (21)10. 环网柜和电缆单环网建设原则 (21)11.10千伏电缆分支箱选型及建设原则 (21)12. 10KV架空线网建设原则 (22)13. 箱式变压器选型及建设原则 (22)14. 0.4KV电缆分支箱选型及建设原则 (22)15. 开闭所、环网柜、电缆分支箱的选址原则 (23)16 .电缆及导线选用原则 (23)17. 客户接入配网原则 (24)18. 客户工程投资分界点划分原则 (26)19. 供用电设施维护管理 (27)20. 关于维护分界点划分原则 (27)21.其他 (28)三、供电局部分手续流程 (28)四、部分设计规范 (35)五．施工企业资质等级和承揽范围 (38)一、电力系统的常用名词术语解释以下对电力系统和实际工程应用中常用到的各种名词术语进行粗略的介绍1．一次回路/主回路与一次设备/主设备：是指电力输送和分配的回路，其主要任务是进行电能的输送和分配。
10kV配电工程
一、10kV配电工程（局维/系统内）
1、新建站的10kV送出、联网工程：发策部委托可研，基建部委托初设；
2、现有站的10kV线路、设备改造：运检部提需求，并委托可研、初设；
3、10kV专线+局维10kV变电所的新建、改造：营销部委托可研、初设；
说明：1、系统内的配电工程一般设计比较简单，投资规模大，且委托决定权在地市供电公司。
因此是当地供电公司自有设计院的主要业务范围。
2、系统内的配电工程局内详细设计流程同通信工程；
二、10kV配电工程（自维/系统外：客户工程）
1、用户按自己需求容量（有资质设计院可前期介入，帮助用户核算容量）向当地供电公司客户服务中心申请办电，并准备相关材料。
客户服务中心受理之后，转方案员，方案员看现场；
2、方案员出简单方案（含在生产例会上确定的最终批复容量、取电点、线路大致路由等）；
3、客户服务中心通知用户申请结果；
4、确定设计单位（两种方式）：
（1）用户自行委托（用户委托的设计院需有设计资质，且需在项目所在地供电公司办理备案）；
（2）供电公司客服中心领导+分配员分配（一般大型项目会分配给当地电力设计院，小项目可随机分配）；
5、出设计；
6、施工；
7、竣工验收、调试、用户交清管理费等各种费用；
8、送电。
说明：系统外的配电工程规模大小不一（容量从几百~上万kV A），投资规模受用户的经济实力影响很大。
这类工程的设计委托决定权在用户和供电公司（主要在用户），外来设计院承接的多是这类工程。
