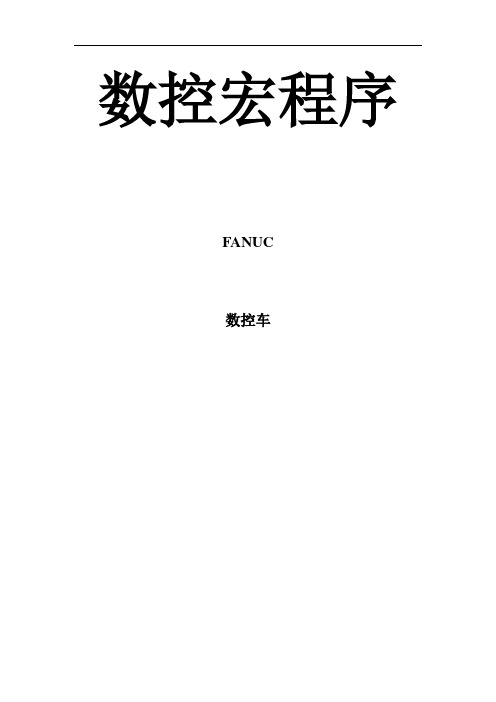

数控车宏程序培训教程

数控宏程序FANUC数控车第一章编程代码----------------------------------------------------------1 1．准备功能G------------------------------------------------------------1 2．辅助功能M-----------------------------------------------------------6 第二章用户宏程序-------------------------------------------------------71. 运算符号---------------------------------------------------------------72．转移和循环-----------------------------------------------------------7 3．运算指令--------------------------------------------------------------8第三章宏程序编程------------------------------------------------------11 1．车V型圆锥- --------------------------------------------------------11 2．车U圆弧-------------------------------------------------------------12 3．方程曲线车削加工-------------------------------------------------13 5．车梯形螺纹36×6--------------------------------------------------14 6．蜗杆-------------------------------------------------------------------15 7．加工多件--------------------------------------------------------------17 第四章自动编程---------------------------------------------------------------21 1．UG建模--------------------------------------------------------------------21 2．创建几何体----------------------------------------------------------------24 附录--------------------------------------------------------------------------29第一章编程代码1．准备功能G00快速定位 G01直线插补 G02顺弧插补G03逆弧插补 G04暂停G9,G60,G64准确/连续停G20英制输入 G21米制输入 G40取消刀具补偿G41建立左刀具补偿 G42建立右刀具补偿G50坐标设定/主轴最高速设定G70精车循环格式： G70 P(ns) Q(nf)ns: 精加工形状程序的第一个段号。

数控车FANUC系统宏程序教案第一章：数控车床与FANUC系统简介1.1 数控车床的定义与发展历程1.2 FANUC系统的组成与功能1.3 宏程序的概念与作用第二章：FANUC系统宏程序的基本语法2.1 宏程序的定义与结构2.2 宏变量及其定义方法2.3 宏程序的调用与执行第三章：数控车床宏程序的编程方法3.1 数控车床宏程序的编程步骤3.2 常用数控车床宏程序编程实例3.3 宏程序编程注意事项第四章：FANUC系统宏程序的功能扩展4.1 用户宏程序的创建与调用4.2 宏程序参数传递与功能扩展4.3 宏程序与外部程序的交互第五章：数控车床宏程序在实际加工中的应用5.1 宏程序在复杂零件加工中的应用5.2 宏程序在提高加工效率中的应用5.3 宏程序在加工误差补偿中的应用第六章：用户宏程序的创建与编辑6.1 创建用户宏程序的基本步骤6.2 使用FANUC系统的宏编辑功能6.3 保存和管理用户宏程序第七章：宏程序的参数与传递7.1 宏参数的定义与使用7.2 参数传递的原理与方法7.3 利用参数进行加工策略的调整第八章：宏程序的自适应与优化8.1 宏程序的自适应功能介绍8.2 宏程序优化原则与方法8.3 提高宏程序执行效率的技巧第九章：宏程序在复杂零件加工中的应用案例9.1 复杂零件加工挑战与解决方案9.2 宏程序在复杂零件加工中的应用实例分析第十章：宏程序编程与调试技巧10.1 宏程序编程常见问题与解决方法10.2 宏程序调试的步骤与技巧10.3 宏程序的优化与升级策略重点和难点解析一、数控车床与FANUC系统简介难点解析：理解数控车床的发展脉络，掌握FANUC系统的基本组成和功能，以及宏程序在数控车床加工中的重要性。

二、FANUC系统宏程序的基本语法难点解析：掌握宏程序的编写规则，理解宏变量的使用方法，以及如何正确调用和执行宏程序。

三、数控车床宏程序的编程方法难点解析：学会编写数控车床宏程序，通过实例了解宏程序在实际加工中的应用，注意编程过程中的常见问题。

由浅入深宏程序1-宏程序入门基础之销轴加工对于没有接触过宏程序人，觉得它很神秘，其实很简单，只要掌握了各类系统宏程序的基本格式，应用指令代码，以及宏程序编程的基本思路即可。

对于初学者，尤其是要精读几个有代表性的宏程序，在此基础上进行模仿，从而能够以此类推，达到独立编制宏程序的目的。

本教程将分步由浅入深的将宏程序讲解给大家，作者水平有限，也希望各位同仁提供更好的思路。

下面大家先看一个简单的车床的程序，图纸如下：要求用外圆刀切削一个短轴，这里只列举程序的前几步：O0001T0101；M3S800；G0X82Z5；G0X76；G1Z-40F0.2；X82；G0Z5；G0X72；G1Z-40F0.2；X82；G0Z5；G0X68；G1Z-40F0.2；X82；G0Z5；G0X68；G1Z-40F0.2；X82；G0Z5；........G0X40；G1Z-40F0.2；X82；G0Z5；G0X150Z150；M5；M30；从上面程序可以看出，每次切削所用程序都只是切削直径X有变化，其他程序代码未变。

因此可以将一个变量赋给X，而在每次切削完之后，将其改变为下次切削所用直径即可。

T0101；M3S800；G0X82Z5；#1=76；赋初始值，即第一次切削直径N10 G0X[#1] ；将变量赋给X，则X方向进刀的直径则为#1变量中实际存储值。

N10是程序G1Z-40F0.2；段的编号，用来标识本段，为后面循环跳转所用。

X82；G0Z5；#1=#1-4；每行切深为2mm，直径方向递减4mmIF [#1GE40] GOTO 10如果#1 >= 40，即此表达式满足条件，则程序跳转到N10继续执行。

G0X150Z150；当不满足#1 >= 40，即#1<40，则跳过循环判断语句，由此句继续向后执行。

M5；M30；由浅入深宏程序2-宏程序之销轴粗精加工本篇文章利用宏程序简单模仿数控系统的外圆车削循环功能。

法兰克Fanuc系统编程用户宏程序教程一、认识法兰克Fanuc系统法兰克Fanuc系统是数控机床领域中广泛应用的一种控制系统，其强大的编程功能为用户提供了极大的便利。

在本教程中，我们将重点介绍用户宏程序的编写与应用，帮助您更好地掌握法兰克Fanuc系统的编程技巧。

二、宏程序基础知识1. 宏程序概念宏程序是一种简化编程过程的方法，它允许用户将复杂的操作步骤封装成一个程序，以便在后续编程中重复调用。

通过使用宏程序，可以大大提高编程效率。

2. 宏程序分类法兰克Fanuc系统中的宏程序分为两类：系统宏程序和用户宏程序。

本教程主要针对用户宏程序进行讲解。

3. 宏程序编写原则（1）简洁明了：尽量使宏程序结构清晰，便于阅读和维护。

（2）通用性强：编写宏程序时，要考虑其在不同场景下的适用性。

（3）易于扩展：预留接口，方便后期对宏程序进行功能扩展。

三、用户宏程序编写步骤1. 确定宏程序功能在编写宏程序之前，要明确宏程序需要实现的功能。

例如，可以实现一个用于加工圆形轮廓的宏程序。

2. 设计宏程序结构（1）宏程序参数：定义输入输出参数，以便在不同场景下调用。

（2）宏程序主体：实现宏程序功能的代码部分。

（3）宏程序调用：在其他程序中调用宏程序。

3. 编写宏程序代码（1）宏程序参数定义：100 = 圆心X坐标101 = 圆心Y坐标102 = 半径103 = 起始角度104 = 终止角度（2）宏程序主体：200 = 100 + 102 COS[103]201 = 101 + 102 SIN[103]G01 X[200] Y[201]IF [103 LT 104] THEN103 = 103 + 1GOTO 100ENDIF（3）宏程序调用：G65 P1000 A100 B101 C102 D103 E104法兰克Fanuc系统编程用户宏程序教程五、实战演练：编写一个钻孔宏程序在这一部分，我们将通过一个具体的实例，来实践如何编写一个用于钻孔的宏程序。
