维修电工高级技师操作试卷(plc与变频器组合多段速控制系统等)

职业技能鉴定国家题库统一试卷技师维修电工操作技能考核试卷试题1、用PLC进行控制线路的设计、模拟安装与调试1、根据题图10钻孔专用机床电路示意图，用PLC进行控制线路的设计并且进行模拟安装与调试。

（1）工作原理图中左、右动力头主轴电动机为Ｍ１，进给运动由液压驱动，液压泵电动机为Ｍ２，机床的工作循环为：首先起动液压泵，按起动按钮后夹紧工件→左、右动力头同时快进并起动主轴→转入工进加工→停留→分别快退→松开工件，停主轴……如此实现自动循环。

（2）控制要求：①工作方式设置为自动循环、单周。

②有必要的电气保护和联锁。

③自动循环时应按上述顺序动作。

本题分值：35分考核时间：240分钟考核形式：现场操作具体考核要求：1、电路设计：根据任务，设计主电路电路图，列出PLC控制I／0口(输入／输出)元件地址分配表，根据加工工艺，设计梯形图及PLC控制I／O口(输入／输出)接线图，根据梯形图，列出指令表。

2、PLC键盘操作：熟练操作键盘，能正确地将所编程序输入PLC；按照被控设备的动作要求进行模拟调试，达到设计要求。

3、通电试验：正确使用电工工具及万用表，进行仔细检查，通电试验，并注意人身和设备安全。

题图10 钻孔专用机床否定项说明：1、电路设计达不到功能要求，此题无分。

试题2、故障检修检修大型继电接触器系统、继电接触器＋变流调速系统、大中型晶闸管直流调速系统、数控系统、PLC控制的设备、PLC+变频器控制的设备、在线式不间断UPS电源、全自动交流稳压电源等复杂机械设备中的一种设备的电气线路故障（抽签确定其中一种设备）。

在电气线路设隐蔽故障2处,考生向考评员询问故障现象时，故障现象可以告诉考生，考生必须单独排除故障，故障设置参考如下所示。

故障设置参考表考核时间：60分钟考核形式：现场操作考核方法：抽考具体考核要求：1．调查研究：对每个故障现象进行调查研究。

2．故障分析：在电气控制线路上分析故障可能的原因，思路正确并确定故障发生的范围。

维修电工高级技师考试题库及答案一、选择题（每题2分，共40分）1. 以下哪种电气设备不属于维修电工高级技师的维修范围？A. 低压配电柜B. 高压变压器C. 电动机D. 电子仪器答案：B2. 下列哪种故障不属于维修电工高级技师的职责范围？A. 电气设备短路B. 电气设备漏电C. 电气设备损坏D. 水管爆裂答案：D3. 维修电工高级技师在维修过程中，以下哪项操作是错误的？A. 断开电源B. 使用绝缘工具C. 随意更改电气设备的接线方式D. 检查设备的绝缘电阻答案：C4. 以下哪个参数不是衡量电动机性能的重要指标？A. 额定功率B. 额定电压C. 额定转速D. 额定电流答案：D5. 在下列情况下，维修电工高级技师应采取哪种措施？A. 电气设备发生短路B. 电气设备过载C. 电气设备漏电D. A、B、C均正确答案：D6. 以下哪个部件是电力系统中用于补偿无功功率的？A. 电容器B. 电感器C. 变压器D. 电动机答案：A7. 以下哪种故障会导致电气设备无法启动？A. 电源故障B. 电动机损坏C. 控制电路故障D. A、B、C均正确答案：D8. 维修电工高级技师在检查电动机时，以下哪项操作是错误的？A. 检查电动机的绝缘电阻B. 检查电动机的接线盒C. 检查电动机的轴承D. 用手拨动电动机转子答案：D9. 以下哪种设备不属于维修电工高级技师的维修范围？A. 低压配电柜B. 高压开关柜C. 电缆D. 电子仪器答案：D10. 在下列情况下，维修电工高级技师应采取哪种措施？A. 电气设备发生短路B. 电气设备过载C. 电气设备漏电D. A、B、C均正确答案：D二、判断题（每题2分，共30分）1. 维修电工高级技师负责电气设备的安装、调试、维修和保养。

（正确）2. 维修电工高级技师在维修过程中，可以随意更改电气设备的接线方式。

（错误）3. 维修电工高级技师需要具备较强的理论知识，包括电路原理、电气设备原理等。

（正确）4. 维修电工高级技师在进行电气设备维修时，可以不佩戴安全帽、绝缘手套等防护用品。

一.单项选择题1.企业员工违反职业纪律，企业（D）。

A．不能做罚款处罚 B.因员工受劳动合同保护，不能给予处分C.警告往往效果不大D.视情节轻重，作出恰当处分2. 有关文明生产的说法，（A）是不正确的。

A．为了及时下班，可以直接挂断电源总开关 B.下班前搞好工作现场的环境卫生C.工具使用后应按规定放置到工具箱中D.电工一般不允许冒险带电作业3.在正弦交流电路中，电路的功率因数取决于（B）。

A．电路外加电压的大小 B.电路各元件参数及电源频率C.电路流过电流的大小D.电路的连接形式4.漏缴电费的，由电力管理部门责令停止违法行为，增缴电费并处应缴电费（D）以下的罚款。

A．一倍B．十倍C．五倍D．三倍5.绘制电气控制电路图时，强电和弱点可以分开画，（B）可以分开画，主电路和控制电路可以分开画。

A．电路和磁路B．直流和交流C．按钮和线图D．功率和电压6.测绘晶体管时要注意（C）。

A．生产产家B．耗散功率C．放大倍数D．管脚排列7.PLC选用时应考虑所需的功能、（C）、输入/输出信号的性质，存储器的容量等。

A．按钮的规格B．电动机的电流C．I/O的点数D．电动机的台数8.生产设备中的多台变频器的接地端子必须要（B）。

A．分别接地B．串联接地C．加熔丝接地D．串开关接地9.变频器停车调试过程中，要观察（C）是否过高，频率为零时是否有摇动现象。

A．输入电压B．输出电压C．直流电压D．控制电压10.触摸屏的通用基本操作有：功能显示、终止，（A），执行，数值输入和设定等。

A．清除B．报警C．诊断D．打印11.PLC的特殊功能模块包括A/D，D/A转换类，温度测量与控制类，脉冲计数与位置控制类,（D）.A．顺序控制类B．数值运算类C．逻辑运算类D．网络通信类12.PLC的网络通信模块包括串行通信，远程I/O，（B）等模块。

A．PID模块B．现场总线C．高速计数D．自动交换机13.使用PLC的PID指令向导可以设置（C）、给定值范围、比例增益、输出量类型等。

维修电工高级工plc试题及答案维修电工高级工 PLC 试题及答案第一部分：理论试题1. PLC 是什么意思？它在工业控制中的作用是什么？答：PLC 是可编程逻辑控制器（Programmable Logic Controller）的缩写，它在工业控制中的作用是负责控制和监视各种自动化设备及生产过程。

2. 请解释以下 PLC 术语：a) 输入（Input）b) 输出（Output）c) 内部（Internal）d) 转接（Latch）e) 触发（Trigger）3. 列举常见的 PLC 输入/输出设备。

4. 在 PLC 编程中，什么是位（Bit）和字（Word）？5. 什么是 Ladder Diagram？请举一个例子进行说明。

6. PLC 与传统继电器控制的区别是什么？7. 什么是 PLC 的存储器类型？简要描述每种类型的作用和特点。

8. 在PLC 程序开发中，描述如何进行输入/输出的配置和变量声明。

9. 什么是 HMI？它在 PLC 控制系统中的作用是什么？10. 描述一个简单的 PLC 控制循环。

第二部分：实践试题1. 请根据以下要求，在 Ladder Diagram 中完成一个 PLC 程序：输入：I0-0、I0-1、I0-2输出：Q0-0、Q0-1要求：当 I0-0 和 I0-1 同时为高电平时，Q0-0 输出高电平；当 I0-0 和I0-2 同时为高电平时，Q0-1 输出高电平；其他情况下，输出低电平。

2. 在一个带有传感器和马达的自动化设备中，通过 PLC 控制实现如下功能：a) 当传感器 S1 检测到物体时，马达 M1 启动；b) 当传感器 S2 检测到物体时，马达 M1 停止；c) 当传感器 S3 检测到物体时，马达 M2 启动；d) 当传感器 S4 检测到物体时，马达 M2 停止。

编写一个 PLC 程序，实现上述功能。

第三部分：答案理论试题答案：1. PLC 的全称是 Programmable Logic Controller，它在工业控制中的作用是通过编程控制输入/输出设备，从而实现对自动化设备及生产过程的控制和监视。

《维修电工》技能试题姓名：---------准考证号：------------成绩：----------一、试题名称：按图所示，进行PLC＋变频器+触摸屏控制小车运动装置的设计，并进行安装与调试。

1、工作过程要求系统启动后，运货小车有变频器控制三相交流电机拖动，(电动机型号为YS—7112、额定功率为1.1KW)右行至右限位，到位后小车停止，打开漏斗翻门装货，10s后漏斗关闭，小车左行至左限位，到位后小车停止左行，底门卸货，8s后底门关闭，完成一次装卸过程（小车底门和漏斗翻门的打开用中间继电器控制）。

2、控制技术要求：（1）系统启动后，小车在左限位处启动向右限位处运动，启动时小车以10赫兹的频率运行6秒后以50赫兹运行10秒然后以10赫兹运行到右限位处停止，开始装料，装料时间到启动小车向左限位处运行，向左运行时小车以15赫兹运行6秒后以50赫兹运行10秒然后以10赫兹运行到左限位处停止并卸料，卸料时间到又启动小车向右限位处运行------如此循环。

（2）对于系统的启动和停止控制方式要求：①启动和停止（采用一只常开按钮SB1）：第一次按下SB1按钮后，给出启动信号，小车开始启动右行；第二次按下SB1按钮后，给出停止信号，系统要求将本次运行完成后才能停止。

(3)系统运行时要求要能两地控制，即外接按钮和触摸屏画面控制。

3、完成的工作任务（1）按照系统的控制要求列出plc的I/O分配表。

（2）按照系统的控制要求画出电气原理图并进行模拟盘的电路连接。

（3）根据控制要求编写PLC控制程序和设置变频器参数。

（4）调试小车控制系统和控制程序，达到试题拟订的工作要求和技术要求。

程序编制如下：一、PLC I/o分配（一）输入部分：（二）输出部分1、启动/停止按钮X000 1、小车右行Y0002、左限位开关X001 2、小车左行Y0013、右限位开关X002 3、漏斗翻门Y0024、小车低门Y0035、高速信号Y0046、中速信号Y0057、低速信号Y006二、梯形图三、触摸屏画面。

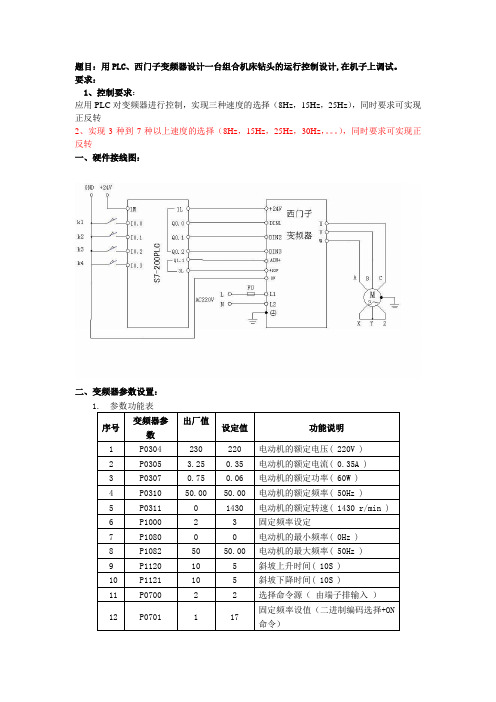

题目：用PLC、西门子变频器设计一台组合机床钻头的运行控制设计,在机子上调试。

要求：
1、控制要求：
应用PLC对变频器进行控制，实现三种速度的选择（8Hz，15Hz，25Hz），同时要求可实现正反转
2、实现3种到7种以上速度的选择（8Hz，15Hz，25Hz，30Hz，。

），同时要求可实现正反转
一、硬件接线图：
二、变频器参数设置：
注:（1）设置参数前先将变频器参数复位为工厂的缺省设定值
（2）设定P0003=2 允许访问扩展参数
（3）设定电机参数时先设定P0010=1(快速调试),电机参数设置完成设定P0010=0(准备)
三、变频器设置说明
（DIN1、DIN2、DIN3接入+24V为接通，AIN+接入+10V为接通）
1、当只有DIN1接通，DIN
2、DIN
3、AIN+不接通，则电动机正转30HZ；
2、当只有DIN2接通，DIN1、DIN
3、AIN+不接通，则电动机正转10HZ；
3、当DIN1和DIN2同时接通，DIN3、AIN+不接通，则电动机正转50HZ；
4、当DIN1和AIN+同时接通，DIN2、DIN3不接通，则电动机反转30HZ；
5、当DIN2和AIN+同时接通，DIN1、DIN3不接通，则电动机反转10HZ；
6、当DIN1和DIN2和AIN+同时接通，DIN3不接通，则电动机反转50HZ。

四、I/O通道分配
五、梯形图
评分人：年月日核分人：年月日。

攀钢集团公司高级技师维修电工《PLC技术》技能操作考试单位：工号：姓名：准考证号：台号：考核时间：；至总分：一、项目名称：物料自动混合控制二、考核要求：1、考试时间60分钟2、按照给定设备正确完成硬件组态（5分）3、写出I/O地址、按照要求绘制控制接线简图（5分）4、物料混合装置仿真器程序设计（40分）5、按控制要求用完成对物料混合装置控制程序设计（40）6、按控制要求正确操作设备、调试正常（10分）7、输入输出地址由现场指定三、使用设备：西门子S7-300PLC控制装置一套四、考核内容（控制要求）：物料自动混合控制一、控制要求物料混合装置如图所示：F3L1L2物料自动混合装置物料A 物料B1、初始状态当设备投入运行时容器是空的，电磁阀F1、F2，搅拌电动机M 、液面传感器L1、L2均为OFF。

F3为ON状态。

2、物料自动混合控制按下起动按扭，开始下列操作。

（1）电磁阀F3关闭、电磁阀F1开启，开始注入物料A，至高度L1（此时L1为ON）时，开启电磁阀F2，注入物料B，启动搅拌电动机M，使A、B两种物料混合．（2）当液面上升至L2时，关闭阀F1和F2，停止物料A、B注入，10S后搅拌电机停止工作，开启电磁阀F3，放出混合物料，当混合物料排放完后自动进入下一循环操作。

（3）按下停止按扭，在当前自动过程完成以后，停止运行回到初始状态。

二、程序设计要求1、由于没有物料混合装置实物，需要考生自己用FB 功能块设计物料混合装置仿真器。

要求如下：物料混合仿真器（不含搅拌电机）输入：Vn_OP_CL (n=1....3) 1=打开/0=关闭阀们F1、F2，Contouner 物料混合器的容积，KFV 阀门的修正系数（容器中溶液增长系数）。

输出：Vn_Open_Close(n=1....2) (n=1....2) 1=打开/0=关闭阀们F1、F2，Fb_Vn_OP(n=1…3) 阀门开启反馈信号，Fb_Vn_CL (n=1…3) 阀门关闭反馈信号，物料容积溶液达容积20%输出L1(flow_ L)，物料容积溶液达容积80%输出L2(flow_ H)，物料溶液益出输出Overflow。

试题1、PLC控制电机自动正反转的设计、安装与调试考试时间：150分钟考核方式：实操＋笔试本题分值：40分具体考核要点：PLC控制电机自动正反转的设计、安装与调试（1）任务：当按下起动按钮，KM1线圈通电，电机正转；经过5s延时,KM1线圈断电，同时KM2线圈通电，电动机反转；再经过3s延时,KM2线圈断电，KM1线圈通电。

这样反复10次后电机停止运行。

（2）要求：a) 工作方式设置为自动循环。

b) 有必要的电气保护和联锁。

笔试部分：（1）正确识读给定的电路图；写出下列图形文字符号的名称。

QS（断路器/开关）；FU1（熔断器）；KM1（线圈）。

（2）正确使用工具；简述剥线钳使用注意事项。

答：（3）正确使用仪表；简述指针式万用表测二极管的方法。

答:（4）安全文明生产，回答何为安全电压？答：操作部分：（5）电路绘制：根据控制要求，在答题纸上正确设计PLC梯形图及按规范绘制PLC控制I/O口（输入/输出）接线图。

（6）安装与接线：按照电气安装规范①将熔断器、接触器、继电器、PLC装在一块配线板上，而将方式转换开关、行程开关、按钮等装在另一块配线板上。

②按PLC控制I/O口（输入/输出）接线图在配线板上正确安装，元件在配线板上布置要合理，安装要准确、紧固，配线导线要紧固、美观，导线要垂直进行线槽，导线要有端子标号，引出端要用接线端头。

（7）正确地将所编程序输入PLC，按照被控设备的动作要求进行模拟操作调试，达到设计要求。

（8）通电试验：通电前正确使用电工工具及万用表，进行仔细检查。

笔答部分答题纸1、PLC接线图2、PLC梯形图试题2、交流变频调速装置装调考试时间：60分钟考核方式：实操＋笔试本题分值：30分具体考核要点：三相交流异步电动机变频器控制装调某刨床工作台电动机由变频器拖动，按图所示速度实现程序控制。

15HZ 50HZ前进20HZ停止后退50HZ5s15s7s6s12s图 2.1.2-2 工作台程序控制速度图实现刨床工作台的多段速控制。

维修电工高级测试题含参考答案一、单选题（共80题，每题1分，共80分）1、PLC控制系统设计的步骤是( )。

① 正确选择PLC来保证控制系统的技术和经济性能指标② 深入了解控制对象及控制要求③系统交付前，要根据调试的最终结果整理出完整的技术文件④ PLC进行模拟调试和现场调试A、②→①→④→③B、①→②→④→③C、④→②→①→③D、①→③→②→④正确答案：A2、常用的绝缘材料包括：( )、液体绝缘材料和固体绝缘材料。

A、胶木B、木头C、玻璃D、气体绝缘材料正确答案：D3、测绘X62W铣床电气线路控制电路图时要画出控制变压器TC、( )、行程开关SQ1～SQ7、速度继电器KS、转换开关SA1～SA3、热继电器FR1～FR3等。

A、电动机M1～M3B、按钮SB1～SB6C、熔断器FU1D、电源开关QS正确答案：B4、( )的方向规定由高电位点指向低电位点。

A、电流B、电能C、能量D、电压正确答案：D5、以下FX2N可编程序控制器控制车床运行时，程序中使用了顺控指令( )。

A、STLB、ZRSTC、RETD、END正确答案：A6、PLC输入模块本身的故障描述不正确的是( )。

A、没有输入信号，输入模块指示灯不亮是输入模块的常见故障B、PLC输入模块本身的故障可能性极小，故障主要来自外围的元部件C、输入模块电源接反会烧毁输入端口的元器件D、PLC输入使用内部电源，给信号时，指示灯不亮，可能是内部电源烧坏正确答案：C7、异步测速发电机的误差主要有：线性误差、剩余电压、相位误差。

为减小线性误差，交流异步测速发电机都采用( )，从而可忽略转子漏抗。

A、电阻率小的铁磁性空心杯转子B、电阻率小的非磁性空心杯转子C、电阻率大的铁磁性空心杯转子D、电阻率大的非磁性空心杯转子正确答案：D8、三相半控桥式整流电路由( )晶闸管和三只功率二极管组成。

A、三只B、二只C、一只D、四只正确答案：A9、PLC通过( )寄存器保持数据。

高级维修电工模考试题（附参考答案）一、单选题（共80题，每题1分，共80分）1、微分集成运放电路反馈元件采用的是( )元件。

A、三极管B、电感C、电阻D、电容正确答案：C2、以下PLC梯形图实现的功能是( )。

A、双线圈输出B、多线圈输出C、两地控制D、以上都不对正确答案：B3、以下不是PLC编程语言的是( )。

A、VBB、指令表C、顺序功能图D、梯形图正确答案：A4、直流双闭环调速系统引入转速微分负反馈后，可使突加给定电压启动时转速调节器提早退出饱和，从而有效地( )。

A、抑制电枢电压超调B、抑制电枢电流超调C、抑制转速超调D、抵消突加给定电压突变正确答案：C5、对转动惯量较大的负载，步进电动机启动时失步，其原因可能是( )。

A、电动机过大B、负载过大C、启动频率过低D、启动频率过高正确答案：D6、集成或非门被封锁，应检查其多余引脚是否接了( ) 。

A、高电平B、悬空C、低电平D、并接正确答案：A7、PLC控制系统设计的步骤描述错误的是( )。

A、正确选择PLC对于保证控制系统的技术和经济性能指标起着重要的作用B、深入了解控制对象及控制要求是PLC控制系统设计的基础C、系统交付前，要根据调试的最终结果整理出完整的技术文件D、PLC进行程序调试时直接进行现场调试即可正确答案：D8、测绘X62W铣床电气线路控制电路图时要画出控制变压器TC、( )、行程开关SQ1～SQ7、速度继电器KS、转换开关SA1～SA3、热继电器FR1～FR3等。

A、电动机M1～M3B、按钮SB1～SB6C、熔断器FU1D、电源开关QS正确答案：B9、在以下FX2N PLC程序中，当Y1得电后，( )还可以得电。

A、Y2B、Y3C、Y4D、以上都可以正确答案：D10、调节器输出限幅电路的作用是：保证运放的( )，并保护调速系统各部件正常工作。

A、输出电压适当衰减B、非线性特性C、输出电流适当衰减D、线性特性正确答案：D11、在FX系列PLC控制中可以用( )替代中间继电器。
