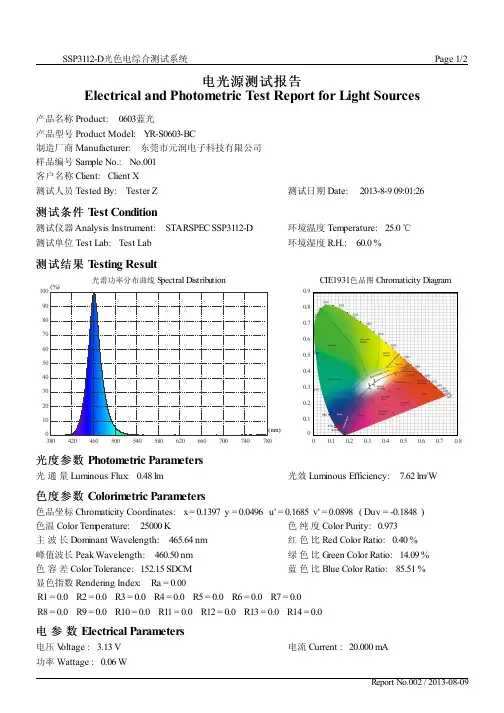

电光源测试报告Electrical and Photometric Test Report for Light Sources产品名称 Product:0603蓝光产品型号 Product Model:YR-S0603-BC制造厂商 Manufacturer:东莞市元润电子科技有限公司样品编号 Sample No.:No.001客户名称 Client:Client X 测试人员 Tested By:Tester Z测试日期 Date:2013-8-9 09:01:26测试条件 T est Condition测试仪器 Analysis Instrument:STARSPEC SSP3112-D 环境温度 Temperature:25.0 ℃测试单位 Test Lab:Test Lab环境湿度 R.H.:60.0 %测试结果 T esting Result光谱功率分布曲线 S pectral DistributionCIE1931色品图 Chromaticity Diagram图CIE19310.10.20.30.40.50.60.70.800.10.20.30.40.50.60.70.80.9光度参数 Photometric Parameters光 通 量 Luminous Flux:0.48 lm光效 Luminous Efficiency:7.62 lm/W色度参数 Colorimetric Parameters色品坐标 Chromaticity Coordinates:x = 0.1397 y = 0.0496 u' = 0.1685 v' = 0.0898 ( Duv = -0.1848 )色温 Color Temperature:25000 K 色 纯 度 Color Purity:0.973主 波 长 Dominant Wavelength:465.64 nm 峰值波长 Peak Wavelength:460.50 nm 红 色 比 Red Color Ratio:0.40 %绿 色 比 Green Color Ratio:14.09 %色 容 差 Color Tolerance:152.15 SDCM 蓝 色 比 Blue Color Ratio:85.51 %显色指数 Rendering Index:Ra = 0.00R1 = 0.0 R2 = 0.0 R3 = 0.0 R4 = 0.0 R5 = 0.0 R6 = 0.0 R7 = 0.0 R8 = 0.0 R9 = 0.0 R10 = 0.0 R11 = 0.0 R12 = 0.0 R13 = 0.0 R14 = 0.0电 参 数 Electrical Parameters电压 V oltage : 3.13 V 电流 Current :20.000 mA功率 Wattage :0.06 W电光源测试报告Electrical and Photometric Test Report for Light Sources色容差图 Color Difference Curve0.3000.3050.3100.3150.3200.3250.3300.3350.3200.3250.3300.3350.3400.3450.3500.355( Y )( X )x = 0.313, y = 0.337ANS I 标准: ANS I/6500K样品图片 Sample Photo。

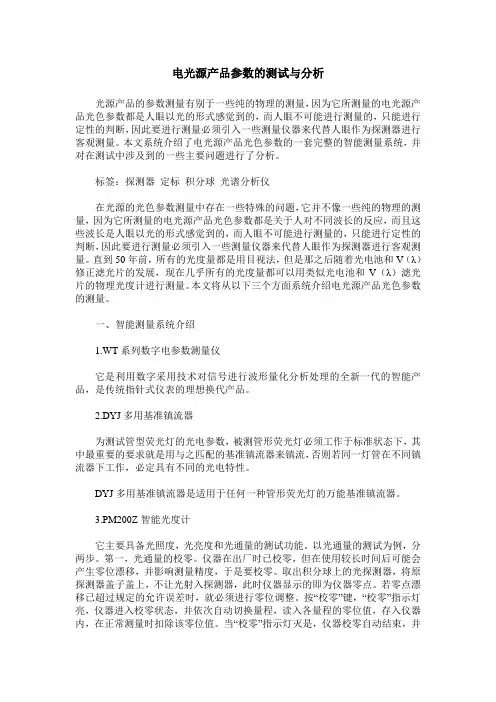

电光源产品参数的测试与分析光源产品的参数测量有别于一些纯的物理的测量，因为它所测量的电光源产品光色参数都是人眼以光的形式感觉到的，而人眼不可能进行测量的，只能进行定性的判断，因此要进行测量必须引入一些测量仪器来代替人眼作为探测器进行客观测量。
本文系统介绍了电光源产品光色参数的一套完整的智能测量系统，并对在测试中涉及到的一些主要问题进行了分析。
标签：探测器定标积分球光谱分析仪在光源的光色参数测量中存在一些特殊的问题，它并不像一些纯的物理的测量，因为它所测量的电光源产品光色参数都是关于人对不同波长的反应，而且这些波长是人眼以光的形式感觉到的，而人眼不可能进行测量的，只能进行定性的判断，因此要进行测量必须引入一些测量仪器来代替人眼作为探测器进行客观测量。
直到50年前，所有的光度量都是用目视法，但是那之后随着光电池和V（λ）修正滤光片的发展，现在几乎所有的光度量都可以用类似光电池和V（λ）滤光片的物理光度计进行测量。
本文将从以下三个方面系统介绍电光源产品光色参数的测量。
一、智能测量系统介绍1.WT系列数字电参数测量仪它是利用数字采用技术对信号进行波形量化分析处理的全新一代的智能产品，是传统指针式仪表的理想换代产品。
2.DYJ多用基准镇流器为测试管型荧光灯的光电参数，被测管形荧光灯必须工作于标准状态下，其中最重要的要求就是用与之匹配的基准镇流器来镇流，否则若同一灯管在不同镇流器下工作，必定具有不同的光电特性。
DYJ多用基准镇流器是适用于任何一种管形荧光灯的万能基准镇流器。
3.PM200Z智能光度计它主要具备光照度，光亮度和光通量的测试功能。
以光通量的测试为例，分两步。
第一，光通量的校零。
仪器在出厂时已校零，但在使用较长时间后可能会产生零位漂移，并影响测量精度，于是要校零。
取出积分球上的光探测器，将原探测器盖子盖上，不让光射入探测器，此时仪器显示的即为仪器零点。
若零点漂移已超过规定的允许误差时，就必须进行零位调整。

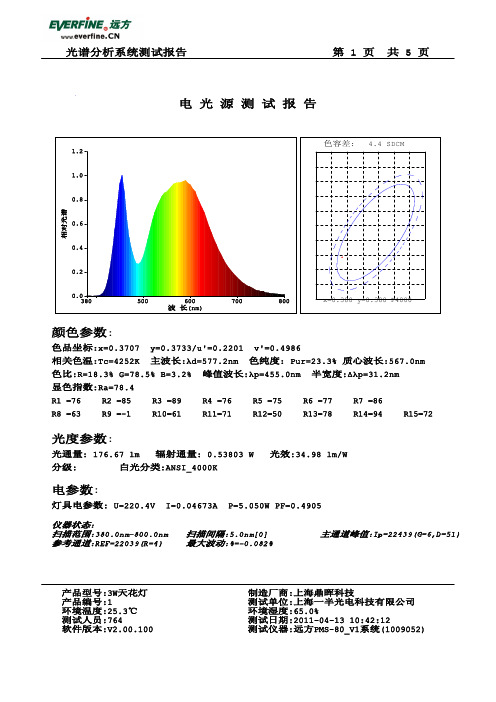

电光源测试报告颜色参数:色品坐标:x=0.3707 y=0.3733/u'=0.2201 v'=0.4986相关色温:Tc=4252K 主波长:λd=577.2nm 色纯度: Pur=23.3% 质心波长:567.0nm色比:R=18.3% G=78.5% B=3.2% 峰值波长:λp=455.0nm 半宽度:Δλp=31.2nm显色指数:Ra=78.4R1 =76R2 =85R3 =89R4 =76R5 =75R6 =77R7 =86R8 =63R9 =-1R10=61R11=71R12=50R13=78R14=94R15=72光度参数:光通量: 176.67 lm 辐射通量: 0.53803 W 光效:34.98 lm/W分级: 白光分类:ANSI_4000K电参数:灯具电参数: U=220.4V I=0.04673A P=5.050W PF=0.4905仪器状态:扫描范围:380.0nm-800.0nm扫描间隔:5.0nm[0]主通道峰值:Ip=22439(G=6,D=51)参考通道:REF=22039(R=4)最大波动:%=-0.082%产品型号:3W天花灯制造厂商:上海鼎晖科技产品编号:1测试单位:上海一半光电科技有限公司环境温度:25.3℃环境湿度:65.0%测试人员:764测试日期:2011-04-13 10:42:12软件版本:V2.00.100测试仪器:远方PMS-80_V1系统(1009052)电光源测试报告颜色参数:色品坐标:x=0.3723 y=0.3759/u'=0.2201 v'=0.5000相关色温:Tc=4222K 主波长:λd=577.0nm 色纯度: Pur=24.6% 质心波长:567.0nm色比:R=18.2% G=78.6% B=3.2% 峰值波长:λp=455.0nm 半宽度:Δλp=31.8nm显色指数:Ra=77.9R1 =75R2 =84R3 =89R4 =76R5 =74R6 =77R7 =86R8 =62R9 =-4R10=60R11=70R12=49R13=77R14=94R15=71光度参数:光通量: 162.44 lm 辐射通量: 0.49165 W 光效:31.19 lm/W分级: 白光分类:ANSI_4000K电参数:灯具电参数: U=220.3V I=0.04800A P=5.209W PF=0.4925仪器状态:扫描范围:380.0nm-800.0nm扫描间隔:5.0nm[0]主通道峰值:Ip=19737(G=6,D=51)参考通道:REF=20275(R=4)最大波动:%=-0.055%产品型号:3W天花灯制造厂商:上海鼎晖科技产品编号:2测试单位:上海一半光电科技有限公司环境温度:25.3℃环境湿度:65.0%测试人员:764测试日期:2011-04-13 10:49:20软件版本:V2.00.100测试仪器:远方PMS-80_V1系统(1009052)电光源测试报告颜色参数:色品坐标:x=0.3698 y=0.3720/u'=0.2199 v'=0.4979相关色温:Tc=4272K 主波长:λd=577.3nm 色纯度: Pur=22.6% 质心波长:567.0nm色比:R=18.2% G=78.5% B=3.2% 峰值波长:λp=455.0nm 半宽度:Δλp=31.4nm显色指数:Ra=78.5R1 =76R2 =85R3 =89R4 =76R5 =75R6 =77R7 =86R8 =63R9 =-1R10=61R11=71R12=50R13=78R14=94R15=72光度参数:光通量: 175.59 lm 辐射通量: 0.53563 W 光效:33.82 lm/W分级: 白光分类:ANSI_4500K电参数:灯具电参数: U=220.4V I=0.04735A P=5.191W PF=0.4975仪器状态:扫描范围:380.0nm-800.0nm扫描间隔:5.0nm[0]主通道峰值:Ip=21909(G=6,D=50)参考通道:REF=21901(R=4)最大波动:%=-0.073%产品型号:3W天花灯制造厂商:上海鼎晖科技产品编号:3测试单位:上海一半光电科技有限公司环境温度:25.3℃环境湿度:65.0%测试人员:764测试日期:2011-04-13 10:55:46软件版本:V2.00.100测试仪器:远方PMS-80_V1系统(1009052)电光源测试报告颜色参数:色品坐标:x=0.3715 y=0.3752/u'=0.2198 v'=0.4995相关色温:Tc=4243K 主波长:λd=576.9nm 色纯度: Pur=24.1% 质心波长:567.0nm色比:R=18.2% G=78.6% B=3.2% 峰值波长:λp=455.0nm 半宽度:Δλp=31.5nm显色指数:Ra=77.9R1 =76R2 =84R3 =89R4 =76R5 =75R6 =76R7 =86R8 =62R9 =-4R10=60R11=71R12=49R13=77R14=94R15=71光度参数:光通量: 177.83 lm 辐射通量: 0.53834 W 光效:35.75 lm/W分级: 白光分类:ANSI_4000K电参数:灯具电参数: U=220.4V I=0.04588A P=4.975W PF=0.4920仪器状态:扫描范围:380.0nm-800.0nm扫描间隔:5.0nm[0]主通道峰值:Ip=21771(G=6,D=50)参考通道:REF=22183(R=4)最大波动:%=-0.086%产品型号:3W天花灯制造厂商:上海鼎晖科技产品编号:4测试单位:上海一半光电科技有限公司环境温度:25.3℃环境湿度:65.0%测试人员:764测试日期:2011-04-13 11:01:26软件版本:V2.00.100测试仪器:远方PMS-80_V1系统(1009052)电光源测试报告颜色参数:色品坐标:x=0.3696 y=0.3727/u'=0.2196 v'=0.4982相关色温:Tc=4279K 主波长:λd=577.1nm 色纯度: Pur=22.8% 质心波长:566.0nm色比:R=18.1% G=78.7% B=3.2% 峰值波长:λp=455.0nm 半宽度:Δλp=31.4nm显色指数:Ra=78.0R1 =76R2 =84R3 =89R4 =76R5 =75R6 =76R7 =86R8 =62R9 =-3R10=60R11=71R12=49R13=78R14=94R15=71光度参数:光通量: 174.07 lm 辐射通量: 0.52886 W 光效:34.37 lm/W分级: 白光分类:ANSI_4500K电参数:灯具电参数: U=220.4V I=0.04647A P=5.065W PF=0.4946仪器状态:扫描范围:380.0nm-800.0nm扫描间隔:5.0nm[0]主通道峰值:Ip=21727(G=6,D=51)参考通道:REF=21713(R=4)最大波动:%=-0.088%产品型号:3W天花灯制造厂商:上海鼎晖科技产品编号:5测试单位:上海一半光电科技有限公司环境温度:25.3℃环境湿度:65.0%测试人员:764测试日期:2011-04-13 11:06:05软件版本:V2.00.100测试仪器:远方PMS-80_V1系统(1009052)。

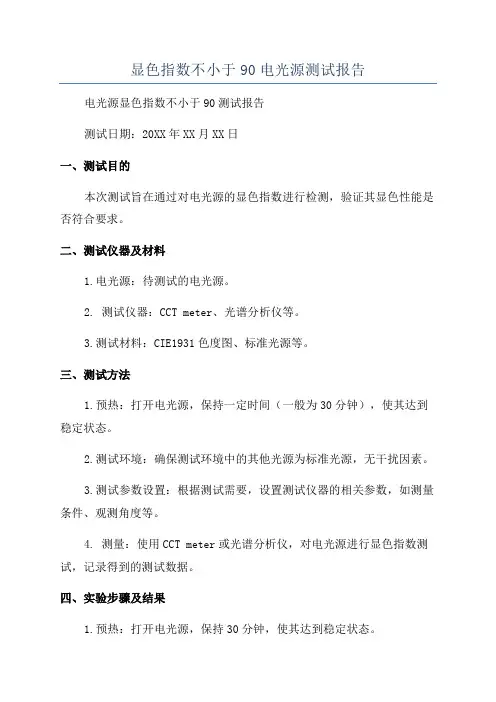

显色指数不小于90电光源测试报告电光源显色指数不小于90测试报告测试日期：20XX年XX月XX日一、测试目的本次测试旨在通过对电光源的显色指数进行检测，验证其显色性能是否符合要求。
二、测试仪器及材料1.电光源：待测试的电光源。
2. 测试仪器：CCT meter、光谱分析仪等。
3.测试材料：CIE1931色度图、标准光源等。
三、测试方法1.预热：打开电光源，保持一定时间（一般为30分钟），使其达到稳定状态。
2.测试环境：确保测试环境中的其他光源为标准光源，无干扰因素。
3.测试参数设置：根据测试需要，设置测试仪器的相关参数，如测量条件、观测角度等。
4. 测量：使用CCT meter或光谱分析仪，对电光源进行显色指数测试，记录得到的测试数据。
四、实验步骤及结果1.预热：打开电光源，保持30分钟，使其达到稳定状态。
2.测试环境：将待测试的电光源放置在测试环境中，确保其他光源为标准光源并且无干扰因素。
3. 测量：使用CCT meter对电光源进行显色指数测试，记录测试数据。
测试结果如下：测试参数，测试数-----------，--------显色指数(Ra)，X注：符合要求的显色指数应不小于90。
五、分析与讨论通过对电光源进行显色指数的测试，得到的显色指数为XX，符合要求的显色指数应不小于90。
表明该电光源具有较高的显色能力，能够较准确地还原物体原有的颜色。
六、结论本次测试对电光源的显色指数进行了检测，测试结果显示该电光源的显色指数为XX，符合要求的显色指数不小于90。
表明该电光源具有较高的显色能力，能够准确还原物体的颜色。
七、改进措施1.对于不符合要求的电光源，可以考虑进行调整或更换，以提高显色能力。
2.定期对电光源进行检测，以确保显色性能的稳定性。
电 光 源 测 试 报 告颜色参数:色品坐标:x=0.3792(dx=-0.0016) y=0.3710(dy=-0.0060)色品坐标:u'=0.2266 v'=0.4989(duv=-2.35e-03)相关色温:Tc=3990K 主波长:λd=580.5nm 色纯度: Pur=25.2% 质心波长:560.0nm 色比:R=16.6% G=80.4% B=3.0% 峰值波长:λp=590.0nm 半宽度:Δλp=15.8nm 显色指数:Ra=74.7R1 =76R2 =87R3 =87R4 =79R5 =77R6 =84R7 =74R8 =34R9 =-82R10=62R11=80R12=69R13=82R14=92R15=56光度参数:光通量: 1453.8 lm 辐射通量: 5.4805 W 光效:17.61 lm/W 白光分类:ANSI_4000K电参数:灯具电参数: U=220.0V I=0.3958A P=82.54W PF=0.9478仪器状态:扫描范围:380.0nm-800.0nm 扫描间隔:5.0nm[0]主通道峰值:Ip=16861(G=3,D=50)参考通道:REF=13217(R=2)最大波动:%=0.924%倍增管:15.6℃ 测试装置:13.8℃外购样品产品型号:70W 金卤灯具制造厂商:荣仕照明（佛山）有限公司产品编号:70W 测试单位:荣仕照明（佛山）有限公司环境温度:25.3℃环境湿度:65.0%测试人员:陈日康测试日期:2012-01-05 18:03:25软件版本:V2.00.122测试仪器:远方PMS-80_V1系统电 光 源 测 试 报 告颜色参数:色品坐标:x=0.3651(dx=-0.0016) y=0.3665(dy=-0.0060)色品坐标:u'=0.2190 v'=0.4947(duv=-5.29e-05)相关色温:Tc=4378K 主波长:λd=577.5nm 色纯度: Pur=19.6% 质心波长:546.0nm 色比:R=14.8% G=82.0% B=3.2% 峰值波长:λp=535.0nm 半宽度:Δλp=7.7nm 显色指数:Ra=74.2R1 =75R2 =86R3 =84R4 =79R5 =76R6 =82R7 =75R8 =36R9 =-86R10=57R11=80R12=67R13=81R14=91R15=55光度参数:光通量: 1750.6 lm 辐射通量: 6.8667 W 光效:20.52 lm/W 白光分类:ANSI_4500K电参数:灯具电参数: U=220.0V I=0.4046A P=85.30W PF=0.9582仪器状态:扫描范围:380.0nm-800.0nm 扫描间隔:5.0nm[0]主通道峰值:Ip=22966(G=3,D=50)参考通道:REF=15836(R=2)最大波动:%=-0.305%倍增管:15.8℃ 测试装置:14.0℃外购样品产品型号:70W 金卤灯具制造厂商:荣仕照明（佛山）有限公司产品编号:70W 测试单位:荣仕照明（佛山）有限公司环境温度:25.3℃环境湿度:65.0%测试人员:陈日康测试日期:2012-01-05 18:04:33软件版本:V2.00.122测试仪器:远方PMS-80_V1系统。

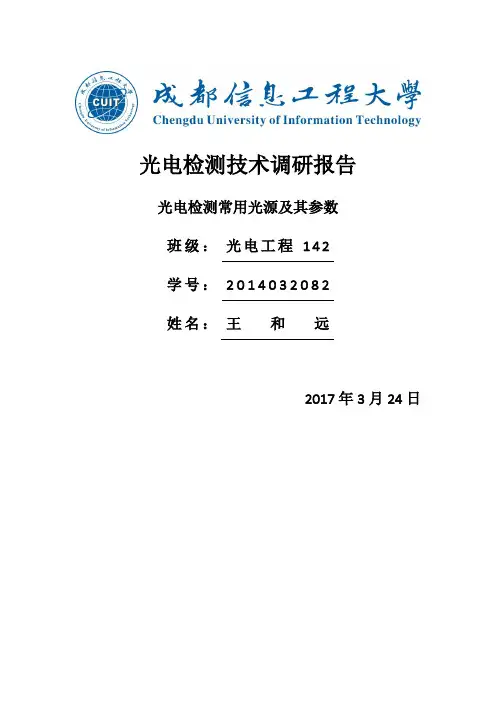

光电检测技术调研报告光电检测常用光源及其参数班级：光电工程142学号：2014032082姓名：王和远2017年3月24日目录摘要 (1)正文 (1)光源的分类 (1)光源的特性参数 (1)辐射效率 (1)发光效率 (1)光谱功率 (1)空间光强分布 (2)光源的颜色 (2)光源的色温 (3)光电检测常用光源 (3)热辐射源 (3)气体放电光源 (3)固体发光光源 (3)激光器 (4)总结 (4)摘要由于生产技术的发展和对产品质量的保证，对产品进行检测就成了一个重要的环节，光电检测则是其中比较常见的手段之一。
在光电检测中，光源的选择当然是关键的一个环节。
选取光源，则必须了解和熟悉其参数，才能选出好的、适合的光源。
可以说，光源的选择是光电检测中至关重要的一环。
正文光源的分类光源是能产生光辐射的辐射源。
天然光源是自然界中存在的，恒星（太阳）等；人造光源是人为将各种形式的能量（热能、电能、化学能）转化成光辐射的器件，其中利用电能产生光辐射的器件称为电光源。
在光电检测系统中，电光源是最常用的光源。
按照光波在时间、空间上的相位特征可分为相干光源和非相干光源；按照发光机理可以分为热辐射光源、气体发光光源、固体发光光源和激光器光源。
光源的特性参数辐射效率在给定波长范围内，某一辐射源发出的辐射通量与产生这些辐射通量所需的电功率之比。
发光效率某一光源所发射的光通量与产生这些光通量所需的电功率之比。
光谱功率分布四种情况在选择光源时，它的光谱功率分布应由测量对象的要求来决定。
在目视光学系统中，一般采用可见光谱辐射比较丰富的光源。
对于彩色摄像用光源，应采用类似于日光色的光源，如卤钨灯、氙灯等。
在紫外分光光度计中，通常使用氘灯、汞氙灯等紫外辐射较强的光源。
空间光强分布常用发光强度矢量和发光强度曲线来描述光源的这种空间光强分布特性。
在空间某一截面上，自原点向各径向取矢量，矢量的长度与该方向的发光强度成正比，称其为发光强度矢量；将各矢量的端点连起来，就得到光源在该截面上的发光强度分布曲线，也称配光曲线。

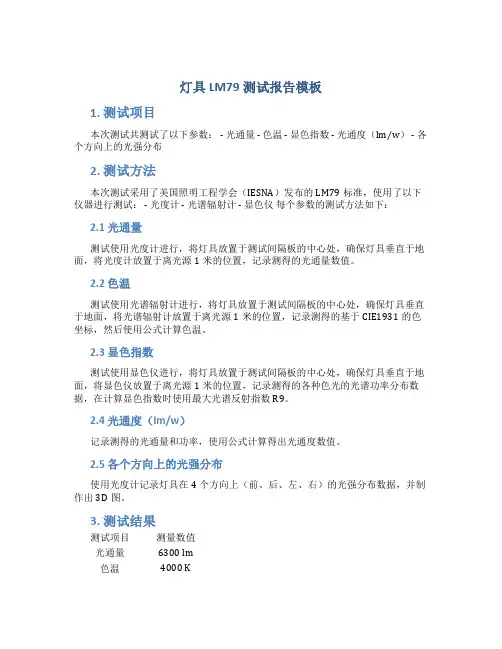

灯具LM79测试报告模板1. 测试项目本次测试共测试了以下参数： - 光通量 - 色温 - 显色指数 - 光通度（lm/w） - 各个方向上的光强分布2. 测试方法本次测试采用了美国照明工程学会（IESNA）发布的LM79标准，使用了以下仪器进行测试： - 光度计 - 光谱辐射计 - 显色仪每个参数的测试方法如下：2.1 光通量测试使用光度计进行，将灯具放置于测试间隔板的中心处，确保灯具垂直于地面，将光度计放置于离光源1米的位置，记录测得的光通量数值。
2.2 色温测试使用光谱辐射计进行，将灯具放置于测试间隔板的中心处，确保灯具垂直于地面，将光谱辐射计放置于离光源1米的位置，记录测得的基于CIE1931的色坐标，然后使用公式计算色温。
2.3 显色指数测试使用显色仪进行，将灯具放置于测试间隔板的中心处，确保灯具垂直于地面，将显色仪放置于离光源1米的位置，记录测得的各种色光的光谱功率分布数据，在计算显色指数时使用最大光谱反射指数R9。
2.4 光通度（lm/w）记录测得的光通量和功率，使用公式计算得出光通度数值。
2.5 各个方向上的光强分布使用光度计记录灯具在4个方向上（前、后、左、右）的光强分布数据，并制作出3D图。
3. 测试结果测试项目测量数值光通量6300 lm色温4000 K显色指数80光通度（lm/w）105 lm/w前方向光强分布69 cd后方向光强分布59 cd左方向光强分布72 cd右方向光强分布70 cd4. 结论本次测试表明，该灯具能够输出6300 lm的光通量，色温4000K，显色指数80，光通度为105 lm/w，各个方向上的光强分布相对均匀。
符合LED灯具的常见测试标准并且符合效果预期，适合用于照明。
