电气负荷计算书

临时用电电负荷计算书1.4.1镝灯K x = 0.6 Cosφ = 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar1.4.2镝灯K x = 0.6 Cosφ = 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar1.4.3镝灯K x = 0.6 Cosφ= 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar1.4.4镝灯K x = 0.6 Cosφ = 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar1.4.5塔式起重机K x = 0.2 Cosφ = 0.6 tgφ = 1.33将J c =40%统一换算到J c1 =25%的额定容量P n = 48kWP e = n×(J c/J c1)1/2×P n = 1×(0.4/0.25)1/2×48 = 60.72 kWP js = K x×P e =0.2×60.72 = 12.14kWQ js = P js× tgφ=12.14×1.33 = 16.19 kvar 1.4.6混凝土输送泵K x = 0.3 Cosφ = 0.7 tgφ = 1.02P js = 0.3×32.2 = 9.66 kWQ js = P js× tgφ=9.66×1.02 = 9.86 kvar 1.4.7插入式振动器K x = 0.3 Cosφ = 0.7 tgφ = 1.02P js = 0.3×1.5 = 0.45 kWQ js = P js× tgφ=0.45×1.02 = 0.46 kvar 1.4.8蛙式夯土机K x = 0.5 Cosφ = 0.55 tgφ = 1.52P js = 0.5×3 = 1.5 kWQ js = P js× tgφ=1.5×1.52 = 2.28 kvar1.4.9木工圆锯K x = 0.3 Cosφ = 0.6 tgφ = 1.33P js = 0.3×1.5 = 1.65 kWQ js = P js× tgφ=1.65×1.33 = 2.2 kvar1.4.10木压刨板机K x = 0.3 Cosφ = 0.6 tgφ = 1.33P js = 0.3×3 = 0.9 kWQ js = P js× tgφ=0.9×1.33 = 1.2 kvar1.4.11水泵K x = 0.75 Cosφ = 0.8 tgφ = 0.75P js = 0.75×7.5 = 1.625 kWQ js = P js× tgφ=1.62×0.75 = 4.22 kvar 1.4.12灰浆搅拌机K x = 0.5 Cosφ = 0.55 tgφ = 1.52P js = 0.5×3 = 1.5 kWQ js = P js× tgφ=1.5×1.52 = 2.28 kvar 1.4.13镝灯K x = 0.6 Cosφ = 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar 1.4.14镝灯K x = 0.6 Cosφ = 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar 1.4.15镝灯K x = 0.6 Cosφ = 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar 1.4.16镝灯K x = 0.6 Cosφ = 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar 1.4.17钢筋调直机K x = 0.3 Cosφ = 0.7 tgφ = 1.02P js = 0.3×1.5 = 1.65 kWQ js = P js× tgφ=1.65×1.02 = 1.68 kvar 1.4.18钢筋切断机K x = 0.3 Cosφ = 0.7 tgφ = 1.02P js = 0.3×1.5 = 1.65 kWQ js = P js× tgφ=1.65×1.02 = 1.68 kvar 1.4.19钢筋弯曲机K x = 0.3 Cosφ = 0.7 tgφ = 1.02P js = 0.3×3 = 0.9 kWQ js = P js× tgφ=0.9×1.02 = 0.92 kvar1.4.20套丝切管机K x = 0.3 Cosφ = 0.6 tgφ = 1.33P js = 0.3×1 = 0.3 kWQ js = P js× tgφ=0.3×1.33 = 0.4 kvar1.4.21塔式起重机K x = 0.2 Cosφ = 0.6 tgφ = 1.33将J c =40%统一换算到J c1 =25%的额定容量P n = 51.5kWP e = n×(J c/J c1)1/2×P n = 1×(0.4/0.25)1/2×51.5 = 70.2 kW P js = K x×P e =0.2×70.2 = 14.04kWQ js = P js× tgφ=14.04×1.33 = 18.72 kvar1.4.22办公室K x = 0.2 Cosφ = 0.6 tgφ = 1.33P js = 0.2×20 = 4 kWQ js = P js× tgφ=4×1.33 = 1.33 kvar1.4.23临时照明K x = 0.3 Cosφ = 0.7 tgφ = 1.02P js = 0.3×4 = 1.2 kWQ js = P js× tgφ=1.2×1.02 = 1.22 kvar1.4.24灰浆搅拌机K x = 0.5 Cosφ = 0.55 tgφ = 1.52P js = 0.5×3 = 1.5 kWQ js = P js× tgφ=1.5×1.52 = 2.28 kvar1.4.25交流电焊机K x = 0.35 Cosφ = 0.4 tgφ = 2.29将J c =50%统一换算到J c1 =100%的额定容量P n = S n×Cosφ = 9×0.4=3.6kWP e = n×(J c/J c1)1/2×P n = 1×(0.5/1)1/2×3.6 = 2.55 kWP js = K x×P e =0.35×2.55 = 0.89kWQ js = P js× tgφ=0.89×2.29 = 2.04 kvar1.4.26总的计算负荷计算，总箱同期系数取 Kx = 0.9总的有功功率P js = K x×ΣP js =0.9×(1.32+1.32+1.32+1.32+12.14+9.66+0.45+1.5+1.65+0.9+1.62+1.5+1.32+1.32+1.32+1.32+1.65+1.65+0.9+0.3+14.04+4+1.2+1.5+ 0.89) = 63.108 kW总的无功功率Q js = K x×ΣQ js=0.9×(1.35+1.35+1.35+1.35+16.19+9.86+0.46+2.28+2.2+1.2+4.22 +2.28+1.35+1.35+1.35+1.35+1.68+1.68+0.92+0.4+18.72+1.33+1. 22+2.28+2.04) = 71.362 kvar总的视在功率S js = ( P js2+Q js2 )1/2 = (63.1082+71.3622)1/2 = 98.296 kVA总的计算电流计算I js = S j s/(1.732×U e) = 98.296/(1.732×0.38) = 149.35 A1.1.一号二级箱导线、分箱、设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。

用电负荷计算书工程名:《民用建筑电气设计规范》JGJ 16-2008:参考手册：《工业与民用配电设计手册》第三版:用电负荷统计表：变压器S1的回路:北教学楼、综合楼、南教学楼、实验楼、室外、消防设备、中心机房用电S1负荷:【计算公式】：Pc = Kp * ∑(Kd * Pn)Qc = kq * ∑(Kd * Pn * tgΦ)Sc = √(Pc * Pc + Qc * Qc)Ic = Sc / (√3 * Ur)【输出参数】：进线相序 : 三相有功功率Pc: 333.45无功功率Qc: 158.77视在功率Sc: 369.32有功同时系数kp：0.90无功同时系数kq：0.97计算电流Ic: 561.12总功率因数: 0.83有功负荷系数α：0.80无功负荷系数β：0.80补偿前功率因数COSφ1: 0.83补偿后功率因数COSφ2: 0.92计算补偿容量QC1: 66.87(kvar)实际补偿容量QC2: (kvar)【计算过程(加入补偿容量)】：Pc = Kp * ∑(Kd * Pn)=333.45(kW)Qc = kq * ∑(Kd * Pn * tgΦ) - QC1 =158.77(kvar)Sc = √(Pc * Pc + Qc * Qc)=369.32(kVA)Ic = Sc / (√3 * Ur)=561.12(A)【补偿容量】：COSφ1 =1/√[1+（β* Qc/α* Pc）2] =0.83COSφ2=0.92QC1=α* Pc*（tgφ1- tgφ2）=66.87【变压器容量】：变压器系列：SCB11 10系列负荷率：70额定容量：630（kW）负荷计算表变压器S1的回路:S1负荷:【计算公式】：Pc = Kp * ∑(Kd * Pn)Qc = kq * ∑(Kd * Pn * tgΦ)Sc = √(Pc * Pc + Qc * Qc)Ic = Sc / (√3 * Ur)【输出参数】：进线相序 : 三相有功功率Pc: 395.44无功功率Qc: 192.20视在功率Sc: 439.68有功同时系数kp：0.80无功同时系数kq：0.80计算电流Ic: 668.02总功率因数: 0.85有功负荷系数α：0.85无功负荷系数β：0.80补偿前功率因数COSφ1: 0.86补偿后功率因数COSφ2: 0.92计算补偿容量QC1: 52.87(kvar)实际补偿容量QC2: (kvar)【计算过程(加入补偿容量)】：Pc = Kp * ∑(Kd * Pn)=395.44(kW)Qc = kq * ∑(Kd * Pn * tgΦ) - QC1 =192.20(kvar)Sc = √(Pc * Pc + Qc * Qc)=439.68(kVA)Ic = Sc / (√3 * Ur)=668.02(A)【补偿容量】：COSφ1 =1/√[1+（β* Qc/α* Pc）2] =0.86COSφ2=0.92QC1=α* Pc*（tgφ1- tgφ2）=52.87【变压器容量】：变压器系列：S11 10系列负荷率：80额定容量：630（kVA）。

负荷计算书一、一层总进线柜0AA1：安装容量：Pe＝69KW 计算系数：Kx＝0.9 计算容量：Pjs=62.1KW功率因数：0.8 计算电流：Ijs=118.1A总进线开关：T2S 250 R160 4P+RCD 进线电缆：YJV22(4X70)RC100N1回路（AL1-1）出线开关T2S 160 R80 3P 出线YJV(5X25)MR/SC50.WC N2回路（AL2-1）出线开关T2S 160 R63 3P 出线YJV(5X16)MR/SC40.WC N3回路（AL3-1）出线开关T2S 160 R50 3P 出线YJV(5X10)MR/SC40.WC N4回路（应急照明）出线开关S800S-C16/1P 出线BV(3X2.5) N5回路（备用）N6回路（备用）1.照明箱（AL1-1）：计算容量：Pjs=27W 功率因数：0.8 计算电流：Ijs=51.6进线开关：T1N 160 R63 3P 进线电缆：YJV(5X25)MR/SC50.WC2.照明箱（AL2-1）：计算容量：Pjs=21W 功率因数：0.8 计算电流：Ijs=39.9进线开关：T1N 160 R50 3P 进线电缆：YJV(5X16)MR/SC40.WC3.照明箱（AL3-1）：计算容量：Pjs=18W 功率因数：0.8 计算电流：Ijs=34.2进线开关：T1N 160 R40 3P 进线电缆：YJV(5X10)MR/SC40.WC二、一层总进线柜0AA2：安装容量：Pe＝51KW 计算系数：Kx＝0.95 计算容量：Pjs=48.5KW功率因数：0.8 计算电流：Ijs=92.1A总进线开关：T2S 250 R125 4P+RCD 进线电缆：YJV22(4X50)RC100N1回路（AL1-2）出线开关T2S 160 R80 3P 出线YJV(5X25)MR/SC50.WC N2回路（AL2-2）出线开关T2S 160 R63 3P 出线YJV(5X16)MR/SC40.WC N3回路（应急照明）出线开关S800S-C16/1P 出线BV(3X2.5) N4回路（备用）N5回路（备用）1.照明箱（AL1-2）：计算容量：Pjs=27W 功率因数：0.8 计算电流：Ijs=51.6进线开关：T1N 160 R63 3P 进线电缆：YJV(5X25)MR/SC50.WC2.照明箱（AL2-2）：计算容量：Pjs=21W 功率因数：0.8 计算电流：Ijs=39.9进线开关：T1N 160 R50 3P 进线电缆：YJV(5X16)MR/SC40.WC二、主要部位节能计算：A区1.一层门厅：利用系数：0.60 光通量：3750 灯具效率：0.9 面积：95维护系数：0.8 照度要求：300照度校验：0.60X19X3750X0.9X0.8/95=324功率密度：18X3X19/95=10.82.办公室（一）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：45维护系数：0.8 照度要求：300照度校验：0.65X8X3750X0.9X0.8/45=312功率密度：18X3X8/45=9.63.办公室（二）：利用系数：0.75 光通量：3750 灯具效率：0.9 面积：40维护系数：0.8 照度要求：300照度校验：0.75X6X3750X0.9X0.8/40=303功率密度：18X3X6/40=8.14.办公室（三）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：28维护系数：0.8 照度要求：300照度校验：0.65X6X3750X0.9X0.8/28=376功率密度：18X3X6/40=11.55.办公室（四）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：22维护系数：0.8 照度要求：300照度校验：0.65X4X3750X0.9X0.8/22=319功率密度：18X3X4/22=9.86.办公室（五）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：18维护系数：0.8 照度要求：300照度校验：0.65X3X3750X0.9X0.8/18=301.1功率密度：18X3X3/18=9.0B区1.一层门厅：利用系数：0.60 光通量：3750 灯具效率：0.9 面积：80维护系数：0.8 照度要求：300照度校验：0.60X15X3750X0.9X0.8/80=30.3功率密度：18X3X15/80=10.12.办公室（一）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：68维护系数：0.8 照度要求：300照度校验：0.65X12X3750X0.9X0.8/68=309功率密度：18X3X12/68=9.53.办公室（二）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：23维护系数：0.8 照度要求：300照度校验：0.65X4X3750X0.9X0.8/23=305功率密度：18X3X4/23=9.34.办公室（三）：利用系数：0.60 光通量：3750 灯具效率：0.9 面积：25维护系数：0.8 照度要求：300照度校验：0.65X6X3750X0.9X0.8/25=380功率密度：18X3X6/25=12.55.办公室（四）：利用系数：0.75 光通量：3750 灯具效率：0.9 面积：77维护系数：0.8 照度要求：300照度校验：0.75X12X3750X0.9X0.8/77=315功率密度：18X3X12/77=8.46.办公室（五）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：47维护系数：0.8 照度要求：300照度校验：0.65X9X3750X0.9X0.8/47=336.1功率密度：18X3X9/47=10.37.会议室：利用系数：0.75 光通量：3750 灯具效率：0.9 面积：114维护系数：0.8 照度要求：300照度校验：0.75X18X3750X0.9X0.8/114=319功率密度：18X3X18/114=8.5照度不够的补加局部照明。

一、工程概况本工程为地上二十五层，地下一层。

其中，地下一层为设备间和戊类储藏室，地上一-四层为商业网点，5-25层为住宅。

为一般民用建筑。

二、负荷计算依据《民用建筑电气设计规范》JGJ/T 16-2008、《全国民用建筑工程设计技术措施》（电气篇）《全国民用建筑工程设计技术措施》（电气节能专篇）、参考手册：《工业与民用配电设计手册》第三版：负荷计算采用需要系数法进行计算，结果见附表一P C=K X*P e ;Q C=P C*tg ∮;Q C= QcPcPc*Qc*PjIc=UCos3*∮*Pe=安装容量；K X=需要系数；Ic=计算电流；Pc=计算有功功率；Qc=计算无功功率；U=380V(回路电压)；Cosø(功率因数)电气设备负荷计算详见变压器负荷计算书。

三、防雷计算根据《建筑物防雷设计规范》GB50057―2010（2010年版）的相关公式进行计算。

1.已知条件:建筑物的长度L = 91.5m建筑物的宽度W = 22.46m建筑物的高度H =60.9m当地的年平均雷暴日天数Td =24.8天/年校正系数k = 1.02.计算公式:年预计雷击次数: N = k*Ng*Ae = 0.123。

其中: 建筑物的雷击大地的年平均密度: Ng = 0.1 Td = 0.1 * 24.8 = 2.48等效面积Ae为: H<100M,Ae =[LW+2(L+W)*SQRT(H*(200-H))+3.1415926*H(200-H)]*10-6 = 0.0496.3.计算结果:根据《防雷设计规范》，该建筑应该属于第三类防雷建筑。

附录:二类:N>0.06 省部级办公建筑和其他重要场所、人员密集场所。

N>0.3 住宅、办公楼等一般性民用建筑物。

三类:0.012<=N<=0.06 省部级办公建筑和其他重要场所、人员密集场所。

0.06<=N<=0.3 住宅、办公楼等一般性民用建筑物。

20
一期病房楼2BF1重F~要W科D弱室电(常间) 用电 1-2APzyks/40kW
40
(常)
1-B1APrd/25kW
25
一期病房楼B1F1消F无防线控覆制盖中机心房安(保常) 1-B1APwxfg/30kW
30
(常)
1-1APab/80kW
80
一期病房楼1F通信网络机房(常) 1-1APtx/100kW
30
1
0.8 0.75
240
33.8 22.5 180.0
56.3 37.5 300.0
85.5 57.0 455.8
125 Q-BTLY(F)-3×50+1×25+E25 80 Q-BTLY(F)-3×25+1×16+E16 600 Q-BTLY(F)-2(3×185+1×95+E95)
30
(常)
1-1APExf/20kW
20
1
0.9 0.48
53
1
0.9 0.48
45
0.5 0.6 1.33
15
0.9 0.8 0.75
18
25.7
58.9
89.5 160 Q-BTLY(F)-4×70+E35
21.8
50.0
76.0 160 Q-BTLY(F)-4×70+E35
20.0
25.0
76.0 100 Q-BTLY(F)-3×35+1×16+E16
三级负荷 一期病房楼B1F~6F一般照明 一期病房楼7F~WD一般动力 一期病房楼泛光照明 一期病房楼屋顶风冷热泵机组1 一期病房楼屋顶风冷热泵机组2 一期病房楼7F~WD一般照明 一期病房楼B1F~6F一般动力 一期病房楼总体预留 一期病房楼屋顶空调水泵 一期病房楼屋顶风冷热泵机组3 一期病房楼屋顶风冷热泵机组4 一期病房楼B1F洗衣间用电 一期病房楼B1F热水泵

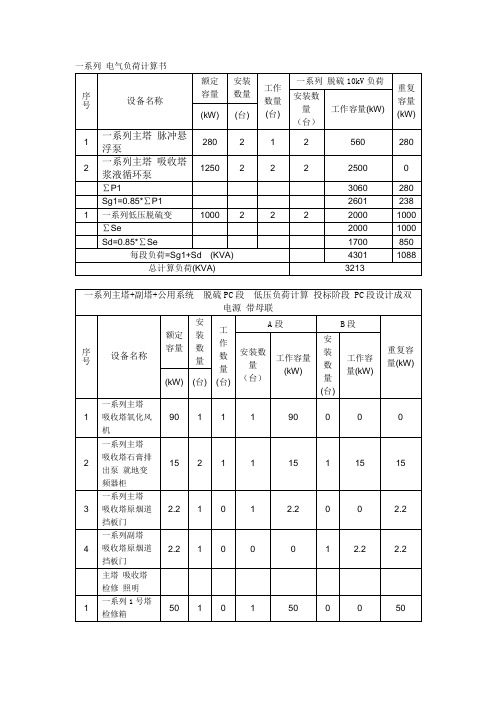

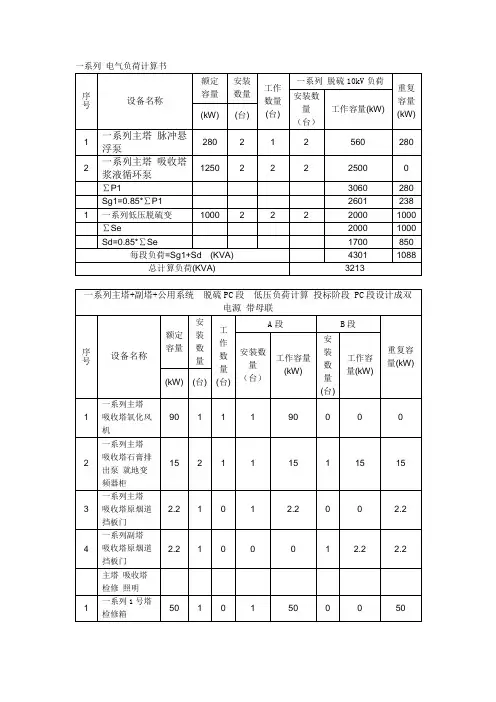

8
2
1
1
8
1
8
8
8
主吸收塔系统出口CEMS系统
15
2
1
1
15
1
15
15
9
备用吸收塔系统出口CEMS系统
15
2
1
1
15
1
15
15
10
CEMS小间 照明暖通配电箱
8
1
1
1
8
0
0
0
11
CEMS小间 照明暖通配电箱
8
1
1
0
0
1
8
0
∑P1
406.2
208.2
355.4
∑P1*0.8
324.96
166.56
284.32
5
1
1
0
0
1
5
0
3
室内暖通箱
5
1
1
0
0
1
5
0
热控部分
1
UPS电源：
15
2
1
1
15
1
15
15
2
DCS电源柜电源：220V
15
1
0
1
15
0
0
15
3
热控电源柜1：
30
2
1
1
30
1
30
30
4
热控电源柜2：
30
2
1
1
30
1
30
30
5
工业电视：
5
2
1
1
5
1
5
5
6
火灾报警：

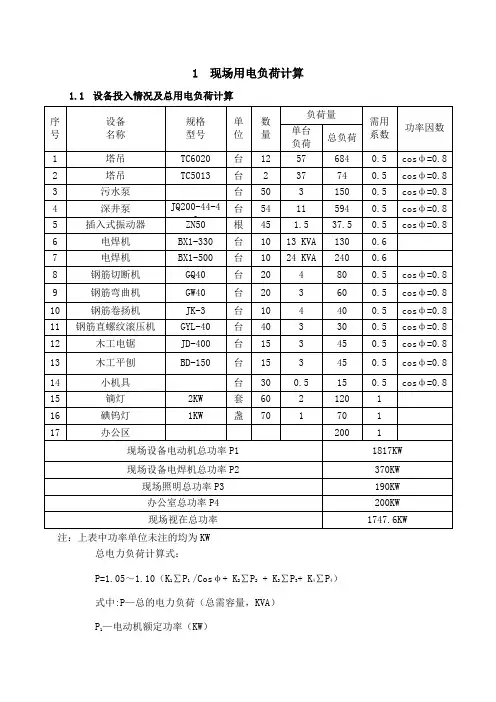

1现场用电负荷计算1.1设备投入情况及总用电负荷计算注：上表中功率单位未注的均为KW总电力负荷计算式：P=1.05～1.10（K1∑P1/Cosφ+ K2∑P2+ K3∑P3+ K4∑P4）式中:P—总的电力负荷（总需容量，KVA）P1—电动机额定功率（KW）P2—电焊机额定功率（KVA）P3—室外照明（KW）P4—办公区用电（Kw）COSφ—电动机平均功率因数（一般取为0.8）K 1、K2、K3、K4、K5—需要系数。

（ K1：0.5-0.7，电动机为3－10台时取0.7，11－30台取0.6，30台以上取0.5；K2：0.5-0.6，电焊机为3－10台时取0.6，10台以上取0.5；K3：1.0；K4：1.0）结合计算结果，现场总负荷为1747.6KVA，现场需提供至少1800KVA的变压器，方可满足现场施工用电。

根据计算结果,在结构阶段现场总用电量最大为1747.6KVA，考虑到地下室完工后降水井大部分将会停用，故从临近地铁和泵站借用的一台630KVA、400KVA 和500KVA的变压器容量能满足施工要求。

根据变压器的位置，为了合理使用变压器的容量，也根据我方施工组织的施工要求，采取变压器分区、分段向现场供电。

1.2各回路分布说明及用电负荷计算根据现场平面布置图,3台箱变位于现场东南角和西南角，根据现场的场地情况和负荷分布，同时考虑到实用性和经济性的需要，我方决定由630KVA箱变1为A区施工及生活区供电，由400KVA箱变2为C和D区施工供电，500KVA箱变3为B和D区施工供电，根据现场的平面布置及建筑物的分布情况，我方从变压器1引出4个一级回路做为总配电室（分别为1#、2#、3#），由3个总配电室引出11条二级回路，分别为生活办公区和施工区的5台塔机及3套钢筋加工设备和4栋塔楼供电，从箱式变压器2引出2个一级回路做为总配电室（分别为4#、5#），由2个总配电室引出9条二级回路分别为住宅区的3台塔机和2栋塔楼及相应的钢筋加工设备供电，从变压器3引出4个一级回路做为总配电室（分别为6#、7#、8#、9#），由4个总配电室引出20条二级回路，分别为施工区的6台塔机及3套钢筋加工设备及5栋塔楼供电，。

电气专业计算书住宅楼电气专业计算书选用箱式变电站。

变压器Se：400KV AI js=23A进户电缆选用：YJV22-3x70mm2进户负荷开关：FLN36-12D/125A-20电流互感器：50/5A低压部分：（0.4仟伏）一、变压器的选择：住宅用电负荷: Pe=482KW Kc=0.4 Pjs=193KW其他用电负荷: Pe=132KW Kc=0.8 Pjs=106KW用电总负荷: ∑Pjs=298KW电容器补偿：Q补=120Kvar补偿后：COSφ=0.94 Sjs=298÷0.94=316KV A选择1台SC9-10KV/0.4KV-400KV A变压器变压器的负载率：η=316÷400=79%二、应急发电机的选择：用电负荷: Pe=133KW Kc=0.8 Pjs=106KW 选择一台DY100B 双电源切换开关选择：BYQ2-225配出电缆：ZR-YJV-0.6KV-3x70+1x35 SC80三、低压母线配电回路的选择：(正常母线)1、1单元2~7层住宅用电（WL1）：Pe= 126KW Kc=0.6 COSφ=0.8 Ijs=144A断路器选择：NZM6-200电流互感器：200/5A出线选择：YJV-0.6KV- 3x70+1x35 SR,FC,SC80 2、1单元8~14层住宅用电（WL2）：Pe= 115KW Kc=0.6 COSφ=0.8 Ijs=131A断路器选择：NZM6-200电流互感器：200/5A出线选择：YJV-0.6KV- 3x70+1x35 SR,FC,SC80 3、消防泵（WL3）：Pe= 30KW Kc=1 COSφ=0.8 Ijs=61A断路器选择：NZM6-125电流互感器：100/5A出线选择：ZR-YJV-0.6KV-3x35+1x16 SC80 4、2单元2~7层住宅用电（WL5）：Pe= 126KW Kc=0.6 COSφ=0.8 Ijs=144A断路器选择：NZM6-200电流互感器：200/5A出线选择：YJV-0.6KV- 3x70+1x35 SR,FC,SC80 5、2单元8~14层住宅用电（WL6）：Pe= 115KW Kc=0.6 COSφ=0.8 Ijs=131A断路器选择：NZM6-200电流互感器：200/5A出线选择：YJV-0.6KV- 3x70+1x35 SR,FC,SC80 6、1单元电梯（WL7）：Pe= 20KW Kc=1 COSφ=0.55 Ijs=55A断路器选择：NZM6-80电流互感器：100/5A出线选择：ZR-YJV-0.6KV-5x16 SR,FC,SC80 7、2单元电梯（WL8）：Pe= 20KW Kc=1 COSφ=0.55 Ijs=55A断路器选择：NZM6-80电流互感器：100/5A出线选择：ZR-YJV-0.6KV-5x16 SR,FC,SC80 8、1单元屋顶用电（WL9）：Pe= 7KW Kc=1 COSφ=0.8 Ijs=14A断路器选择：NZM4-32电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 9、2单元屋顶用电（WL10）：Pe= 4KW Kc=1 COSφ=0.8 Ijs=10A断路器选择：NZM4-25电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 10、潜污泵（WL11）：Pe= 8KW Kc=1 COSφ=0.8 Ijs=15A断路器选择：NZM4-32电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 11、消防控制室（WL12）：Pe= 4KW Kc=1 COSφ=0.8 Ijs=10A断路器选择：NZM4-25电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 应急母线1、生活泵（WE1）：Pe= 37KW Kc=1 COSφ=0.8 Ijs=72A断路器选择：NZM6-125电流互感器：100/5A出线选择：ZR-YJV-0.6KV-3x35+1x16 SC80 2、消防泵（WE2）：Pe= 30KW Kc=1 COSφ=0.8 Ijs=61A断路器选择：NZM6-125电流互感器：100/5A出线选择：ZR-YJV-0.6KV-3x35+1x16 SC80 3、1单元电梯（WE3）：Pe= 20KW Kc=1 COSφ=0.55 Ijs=55A断路器选择：NZM6-80电流互感器：100/5A出线选择：ZR-YJV-0.6KV-5x16 SR,FC,SC80 4、2单元电梯（WE4）：Pe= 20KW Kc=1 COSφ=0.55 Ijs=55A断路器选择：NZM6-80电流互感器：100/5A出线选择：ZR-YJV-0.6KV-5x16 SR,FC,SC80 5、室外园林照明（WE5）：Pe= 20KW Kc=1 COSφ=0.8 Ijs=38A断路器选择：NZM6-63电流互感器：100/5A6、楼梯间及架空层照明（WE6）：Pe=12KW Kc=1 COSφ=0.8 Ijs=23A断路器选择：NZM4-32电流互感器：50/5A出线选择：ZR-YJV-0.6KV-3x6 SR,FC,SC32 7、潜污泵（WE7）：Pe= 8KW Kc=1 COSφ=0.8 Ijs=15A断路器选择：NZM4-32电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 8、2单元屋顶用电（WE8）：Pe= 4KW Kc=1 COSφ=0.8 Ijs=10A断路器选择：NZM4-25电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 9、1单元屋顶用电（WE9）：Pe= 7KW Kc=1 COSφ=0.8 Ijs=14A断路器选择：NZM4-32电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 10、消防控制室（WE10）：Pe= 4KW Kc=1 COSφ=0.8 Ijs=10A断路器选择：NZM4-25电流互感器：50/5A出线选择：ZR-YJV-0.6KV-5x6 SR,FC,SC50 其他配电箱负荷计算见相应系统图。

负荷计算车库进线电缆半径及总负荷：消防负荷：1路：3AP1：Pe=205KW Pjs=143.5KW Ijs=272.8A 电缆选择：WDZYJY-4X240+1X120 SC150 CT 1路：3AP2：Pe=205KW Pjs=143.5KW Ijs=272.8A 电缆选择：WDZYJY-4X240+1X120 SC150 CT 两回路从不同的变压器引来，在一路停电的情况下，另外一路能够保证正常供电。

1路：6AP1：Pe=155.2KW Pjs=108.5KW Ijs=206.3A 电缆选择：WDZYJY-4X185+1X95 SC150 CT 1路：6AP2：Pe=155.2KW Pjs=108.5KW Ijs=206.3A 电缆选择：WDZYJY-4X185+1X95 SC150 CT 两回路从不同的变压器引来，在一路停电的情况下，另外一路能够保证正常供电。

机械车库负荷：1路：3AP3：Pe=212KW Pjs=84.8KW Ijs=161.2A 电缆选择：WDZYJY-4X185+1X95 SC150 CT 1路：3AP4：Pe=212KW Pjs=84.8KW Ijs=161.2A 电缆选择：WDZYJY-4X185+1X95 SC150 CT 两回路从不同的变压器引来，在一路停电的情况下，另外一路能够保证正常供电。

1路：6AP3：Pe=222KW Pjs=88.8KW Ijs=168.8A 电缆选择：WDZYJY-4X185+1X95 SC150 CT 1路：6AP4：Pe=222KW Pjs=88.8KW Ijs=168.8A 电缆选择：WDZYJY-4X185+1X95 SC150 CT两回路从不同的变压器引来，在一路停电的情况下，另外一路能够保证正常供电。

人防战时负荷：2RFAL1：Pe=39KW Pjs=31.2KW Ijs=59.3A 电缆选择：WDZ-YJ(F)E-4X35+1X16 SC50 CT3RFAL1：Pe=42KW Pjs=33.6KW Ijs=63.9A 电缆选择：WDZ-YJ(F)E-4X35+1X16 SC50 CT4RFAL1：Pe=40.4KW Pjs=32.3KW Ijs=61.4A 电缆选择：WDZ-YJ(F)E-4X35+1X16 SC50 CT5RFAL1：Pe=70.4KW Pjs=56.3KW Ijs=107.0A 电缆选择：WDZ-YJ(F)E-4X70+1X35 SC50 CT6RFAL1：Pe=50.4KW Pjs=40.3KW Ijs=76.7A 电缆选择：WDZ-YJ(F)E-4X50+1X25 SC50 CT7RFAL1：Pe=30KW Pjs=24KW Ijs=45.6A 电缆选择：WDZ-YJ(F)E-4X25+1X16 SC50 CT人防平时负荷：2RFAL1：Pe=27KW Pjs=24.3KW Ijs=41.0A 电缆选择低压配电定3RFAL1：Pe=27KW Pjs=24.3KW Ijs=41.0A 电缆选择低压配电定4RFAL1：Pe=18KW Pjs=14.4KW Ijs=24.3A 电缆选择低压配电定5RFAL1：Pe=12KW Pjs=10.8KW Ijs=18.2A 电缆选择低压配电定6RFAL1：Pe=24KW Pjs=21.6KW Ijs=36.5A 电缆选择低压配电定7RFAL1：Pe=21KW Pjs=18.9KW Ijs=31.9A 电缆选择低压配电定。

用电负荷计算书工程名:计算者:计算时间:参考手册：《民用建筑电气设计计算及示例》12SDX101-2《民用建筑电气设计规范》JGJ 16-2008：《工业与民用配电设计手册》第四版等【计算公式(不加入补偿容量)】：负荷容量：若不全为三相且不存在单相且进线相序为三相且∑(单相、L1相、L2相、L3相的负荷) <= 0.15 * ∑(三相的负荷),则计算负荷= ∑(三相的负荷) +∑(单相、L1相、L2相、L3相的负荷)，否则计算负荷= ∑(三相的负荷) + max(∑(L1相的负荷),∑(L2相的负荷),∑(L3相的负荷)) * 3。

有功功率Pc = K∑p * ∑(Kd * Pn)无功功率Qc = k∑q * ∑(Kd * Pn * tgΦ)视在功率Sc = √(Pc * Pc + Qc * Qc计算电流Ic = Sc / (√3 * Ur)补偿前功率因数COSφ1 = 1/√{1+[(βav* Qc)/(αav* Pc)]²}【已知参数】：进线相序 : 三相有功同时系数k∑p：1.00无功同时系数k∑q：1.00有功负荷系数αav：0.75无功负荷系数βav：0.80负荷:【计算过程(不加入补偿容量)】：计算负荷: 4.20有功功率Pc = K∑p * ∑(Kd * Pn)= 3.57无功功率Qc = k∑q * ∑(Kd * Pn * tgΦ)= 1.73视在功率Sc = √(Pc * Pc + Qc * Qc= 3.97计算电流Ic = Sc / (√3 * Ur)= 6.03补偿前功率因数COSφ1 = 1/√{1+[(βav* Qc)/(αav* Pc)]²} = 0.89。

一、负荷统计表二、负荷统计由负荷统计表可知：战时一二级负荷：有功20.4 KW，无功12.21kvar；三、系统运行说明本工程由室外配电总箱引来一路低压外电源，战时用电由人防区域内EPS供给。

四、低压自动开关的选择1、配电线路⑴照明回路Izd1≥Kk1×Ijs以车库照明（AL）为例Pe=27.15 KWIjs=41A Kk1=1.3Izd1≥1.3×37=53.3A Izd1=63A过流脱扣器整定电流：Izd3≥Kk3×Ijs=3×41=125A⑵电动机回路以进风机为例Pe=3KW Ie=5.7A Iqd=39.9A过负荷脱扣器整定电流：Izd1≥Kjs×Ie=1.7×5.7=9.69A 即过负荷脱扣器整定电流值为：Izd1=16A瞬时过电流脱扣器整定电流：Izd2≥Kjs×Iqd=1.7×39.9=67.83A即Izd2=70A其余开关选择见“供电系统图”五、低压电缆的选择1、按电缆的载流量选择电缆的截面以战时进风机，水泵回路为例：Pe=5.15KWIjs=10A L=0.060km 开关整定电流为：Ie=20A选择BV-0.5KV 5×4 电线，其允许通过电流为21A，即：Ie1＞Ie2、按允许电压损失进行校验u%= u0%×I×L=1.918×6×0.06=0.7%即电压损耗为：u%=0.7%＜5%故选择BV-0.5KV 5×4 电线是可行的其它电缆选择见“低压配电系统图”六、照明1、战时进风机房照度标准：>75Lx以荧光灯照明为主，S=4.6×2.8=12.88M2，Ri=(4.6×2.8)/3.6(4.6+2.8)=0.48 查表U K=0.48E=(2×2200×0.48×0.8)/ 12.88=131Lx 满足要求2、其余房间以荧光灯照明为主按8W/M2计算。

负荷计算书B1APEZ1/B1APEB1 (防火分区1消防总箱)负荷计算：《民用建筑电气设计规范》JGJ/T 16-2008:参考手册：《工业与民用配电设计手册》第三版:进线电缆采用：WDZN-YJY-4x70+1X35-SC80-MRB1APEZ2/B1APEB2 (防火分区2消防总箱)负荷计算：《民用建筑电气设计规范》JGJ/T 16-2008:参考手册：《工业与民用配电设计手册》第三版:进线电缆采用：WDZN-YJY-4x70+1X35-SC80-MRB1APEZ3/B1APEB3 (防火分区3消防总箱)负荷计算：《民用建筑电气设计规范》JGJ/T 16-2008:参考手册：《工业与民用配电设计手册》第三版:进线电缆采用：WDZN-YJY-4x95+1X50-SC100-MRB1APEZ4/B1APEB4 (防火分区4消防总箱)负荷计算：《民用建筑电气设计规范》JGJ/T 16-2008:参考手册：《工业与民用配电设计手册》第三版:进线电缆采用：WDZN-YJY-4x120+1X70-SC100-MRB1APEZ5/B1APEB5 (防火分区5消防总箱)负荷计算：《民用建筑电气设计规范》JGJ/T 16-2008:参考手册：《工业与民用配电设计手册》第三版:进线电缆采用：WDZN-YJY-4x120+1X70-SC100-MRB1AT2-RD（弱电机房）负荷计算：《民用建筑电气设计规范》JGJ/T 16-2008:参考手册：《工业与民用配电设计手册》第三版:进线电缆采用：WDZ-YJY-4x25+1x16-MR SC50B1AT3-SHB（生活泵房）负荷计算：《民用建筑电气设计规范》JGJ/T 16-2008:参考手册：《工业与民用配电设计手册》第三版:进线电缆采用：WDZ-YJY-4x95+1x50-MR SC100B1AT3-RJZ（热交换站）负荷计算：《民用建筑电气设计规范》JGJ/T 16-2008:参考手册：《工业与民用配电设计手册》第三版:进线电缆采用：WDZ-YJY-4x70+1x35-MR SC80LA00（消防泵总柜）负荷计算：《民用建筑电气设计规范》JGJ/T 16-2008:参考手册：《工业与民用配电设计手册》第三版:进线电缆采用：WDZN-YJY-3*185+N95+E95-MR SC80。

1WL6 170 0.7 0.85 0.62 119.0 73.7 140.0
1WL7 100 0.7 0.8 0.75 70.0 52.5 87.5
1WL8 53 1 0.9 0.48 53.0 25.7 58.9
1WL9 210 1 0.9 0.48 210.0 101.7 233.3
1WL10 100 1 0.9 0.48 100.0 48.4 111.1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
0.85 车间干线K∑＝0.9～1 ； 低压母线K∑＝0.8～0.9
0.75 a≈0.7～0.8 （平均负荷与计算负荷之比值）
0.8 β≈0.75～0.85 （平均负荷与计算负荷之比值）
1617
0.85 0.63 1054.7 619.6 1223.2
1617
0.92 0.43 1054.7 449.3 1146.4
27
28
同时系数K∑
有功负荷系数a
无功负荷系数β 总 计 (补偿前) 总 计 (补偿后)
无功补偿容量(KVar)
变压器选择(KVA)
变压器负载率
回路 设备容 编号 量 Pe
Kx
cosf
tgf
计
算
负
P30(KW) Q30(KVAR) S30(KV2 80.7 153.2
1WL2 176 0.7 0.85 0.62 123.2 76.4 144.9
1WL3 198 0.7 0.85 0.62 138.6 85.9 163.1
1WL4 210 0.7 0.85 0.62 147.0 91.1 172.9

X号楼 5AMБайду номын сангаас1 住宅用电负荷计算
A相 户型负荷（KW） 户数 统计负荷（KW） 按4KW折算后的总户数 需要系数Kx 每相计算负荷（KW） 箱体计算负荷（KW） 按最大相计算负荷的3倍 功率因数(cosφ ) 箱体计算电流（A） 断路器整定电流值In(A) 长延时脱扣整定电流值 Ir1(A) 电缆选择 注:5AMP2同5AMP1。 0 0 0 0 48 13 0.6 28.8 8 6 0 0 B相 0 0 48 12 0.6 28.8 93.6 0.9 157.58 200 200 WDZ-YJY-4x95+1x50-CT 8 6 0 0 C相 8 4 52 13 0.6 31.2 10 2
X号楼 AW1，2，3-9 电表箱负荷计算
A相 户型负荷（KW） 户数 统计负荷（KW） 按4KW折算后的总户数 需要系数Kx 每相计算负荷（KW） 箱体计算负荷（KW） 按最大相计算负荷的3倍 功率因数(cosφ ) 箱体计算电流（A） 断路器整定电流值In(A) 长延时脱扣整定电流值 Ir1(A) 电缆选择 0 0 0 0 0 0 0 0 0 0 0 0 B相 0 0 0 0 0 0 54 0.9 90.91 100 100 WDZ-BYJ-2x50+1x25 SC40-FC 0 0 0 0 C相 10 1 20 5 0.9 18 10 1
X号楼 5DMP 住宅用电负荷计算
统计负荷（KW） 需要系数Kx 功率因数(cosφ ) 计算电流（A） 断路器整定电流值In(A) 长延时脱扣整定电流值 Ir1(A) 电缆选择 57 0.9 0.8 97.00 125 125 WDZN-YJY-3x50+2x25 CT
X号楼 5LEP 住宅用电负荷计算

7.4
14.1
21.5
1 1 0.85 0.62 12.0
7.4
14.1
21.5
1 1 0.85 0.62 12.0
7.4
14.1
21.5
1 1 0.85 0.62 12.0
7.4
14.1
21.5
1 1 0.6 1.33 40.0
53.3
66.7
101.3
1 1 0.6 1.33 40.0
53.3
66.7
14 负载率
15 变压器功耗 16 高压侧负荷
0.93 0.395 782.54 309.28
0.914
8.41 790.95
42.07 351.35
841.4 1000 84.1% S 负载率
865.5
1278.5 616.3
无功补偿容量
1443
88.6% 变压器容量选择合适
I 负载率
概略计算
101.3
1 1 0.6 1.33 40.0
53.3
66.7
101.3
1 1 0.6 1.33 40.0
53.3
66.7
101.3
1 1 0.6 1.33 40.0
53.3
66.7
101.3
1 1 0.6 1.33 40.0
53.3
66.7
101.3
1 1 0.6 1.33 40.0
53.3
66.7
13号楼客梯
18 WP12
14号楼客梯
WP13
商业A栋客梯
WP14
商业B栋客梯
19 WP15
9号楼消防电梯
20 WP16
10号楼消防电梯

一、编制依据：1、《施工现场临时用电安全技术规范》（JGJ46-88）。

2、《建筑施工安全检查标准》（JGJ59－99）及其实施指南。

3、《建筑工程临时用电设计与实例手册》。

4、《建筑安全》2004年第6期。

二、工程概况：本工程为城乡规划建设局综合楼工程，为地下一层、地上九层框架结构，檐口高度为31.9m，占地面积为950m2，建筑面积为8268m2。

工期为368天。

三、负荷计算书1、本工程拟用的机械设备表2、单台设备的负荷计算2.1施工升降机：电机型号Y132M-4Pn=2×7.5=15kw εn＝25%查表3-10得Ic＝15.4Aη＝87%cosΦ=0.85 查表3-1得tgΦ=0.62Pc＝Ps＝2×√εn×Pn=2×(√25/100)×15=15kwQc＝Ps×tgΦ＝15×0.62=9.3kvarIc=2×15.4=30.8A(查表3-10)2.2砼搅拌机电机型号Y132S-4Ps=5.5kw 查表3-10得Ic＝11.6Aη＝85.5%cosΦ=0.84 查表3-1得tgΦ=0.64Pc＝Ps＝5.5kwQc＝Ps×tgΦ＝5.5×0.62=3.52kvarIc=11.6A(查表3-10)2.3平板振动器，插入式振动器电机型号Y802-2Ps=1.1kw 查表3-10得Ic＝2.6Aη＝76%cosΦ=0.86 查表3-1得tgΦ=0.593Pc＝Ps＝1.1kwQc＝Ps×tgΦ＝1.1×0.593=0.652kvarIc=2.6A(查表3-10)2.4砂浆机、钢筋弯曲机、钢筋切断机电机型号Y100L-4Ps=3kw 查表3-10得Ic＝6.8Aη＝82.5%cosΦ=0.81 查表3-1得tgΦ=0.724Pc＝Ps＝3kwQc＝Ps×tgΦ＝3×0.724=2.17kvarIc=6.8A(查表3-10)2.5钢筋对焊机Sn＝100kvA 暂载率εn＝20%cosΦ=0.62 查表3-1得tgΦ=1.266Pc＝Ps＝√εn×Sn×cosΦ＝（√20/100）×100×0.62＝27.73kwQc＝Ps×tgΦ＝27.73×1.266=35.1kvarIc=Ps/(Un·cosΦ)=27.73/(0.38×0.62)=117.7A2.6电渣压力焊机Sn＝43.5kvA 暂载率εn＝36%cosΦ=0.62 查表3-1得tgΦ=1.266Pc＝Ps＝√εn×Sn×cosΦ＝（√36/100）×43.5×0.62＝16.18kwQc＝Ps×tgΦ＝16.18×1.266=20.48kvarIc=Ps/(Un·cosΦ)=16.18/(0.38×0.62)=68.68A3、设备负荷汇总表4、施工用电设备组的负荷计算：本工程拟用二个回路：①施工现场②楼层用电（含钢筋加工设备用电）4.1施工现场回路4.1.1拟用设备查表1-2得Kx＝0.64.1.2负荷计算有功功率：Pc=Kx·ΣPsj=0.6×59.6=35.76kw无功功率：Qc＝Pc×tgΦ＝35.76×（0.62+0.64+0.724+0.593+0.593）/5=22.67kvar视在功率：Sc＝√（Pc2+Qc2）＝√（35.762+22.672）=42.34kvA计算电流：Ic=Sc/（√3Un）=42.34/（√3×0.38）=64.33A4.1.3根据计算电流选择导线，分箱开关漏保查表3-7，选择BLV3×16+1×10线，其允许载流量66A（明敷40℃时）选择HG1-100隔离开关。
