焦炉煤气制甲醇物料平衡计算一、焦炉煤气制甲醇物料衡算：已知：按照甲醇产量395t/d ；甲醇驰放气驰放量15000m³/h焦炉煤气PSA提氢改造提供协议气体组分表：按照气体组分表可知：①1m³焦炉煤气中总碳的物质的量：n c3=v/v m=（94.2+14.8+209.4+63.8+41.4）/22.4=18.19 mol②1m³甲醇驰放气中总碳的物质的量：n c2=v/v m=（33.6+53.3+64.4+11.8+17.7）/22.4=8.1 mol③1t甲醇的物质的量：n c3=m/M=1 x 106 /22.4=31250 mol④甲醇驰放气每小时驰放15000m³时，驰放气中总碳的物质的量：n c4=15000 x n c2=15000 x 8.1 =121500 mol⑤理论计算：生产1t甲醇所需焦炉煤气量为：V1= n c3/ n c3=31250/18.19 = 1718 m³⑥理论计算：每小时生产16.46t甲醇所需焦炉煤气量为：V2=V1*16.46 =28277.9m³/h⑦甲醇驰放气每小时驰放15000m³时，所需焦炉煤气的量为：V3=15000 /n c3=15000/18.19 =6679 m³/h由①②③④⑤⑥⑦式可知：每小时生产16.64t甲醇所需要焦炉煤气总量为：V总= V2+ V3 = 28277.9 + 6679 =34957.4 m³/h二、焦炉煤气和甲醇驰放气混合提氢物料计算已知：按照相关技术协议使用甲醇驰放气为原料提氢收率为81%；使用焦炉煤气为原料提氢收率为75%；按照供给总氢气量为18000m³/h：甲醇驰放气量15000 m³/h时：氢气=8520 m³/h ；解吸气量=6480 m³/h；焦炉煤气量21714 m³/h时：氢气=9480 m³/h ；解吸气量=12234 m³/h；。

2 工程分析2.1 公司概况和项目组成2.1.1 公司概况青岛钢铁集团兖州焦化厂（以下简称青钢兖焦）前身为始建于1956年的兖州焦化厂，1989年经省经贸委、省冶金公司批准并入青岛钢铁集团总公司。

该厂位于兖州市谷村镇兖谷路西，南邻327国道，东临兖谷公路，交通便利。

青钢兖焦实际焦炭生产能力为100万吨/年，同时副产煤焦油、硫铵、粗苯等。

技改项目具体地理位置见图2-1、图2-2，青钢兖焦区域边际关系图见图2-3。

2.1.2 项目组成青钢兖焦现有工程组成见表2-1。

表2-1 青钢兖焦现有各工程项目组成及环保“三同时”表项目名称产品及产能环评批复验收批复土焦改机焦项目冶金焦，17.8万吨/年（87）济环字第32号1997年12月2日45万吨焦炉扩建工程冶金焦，45万吨/年鲁环审〔2003〕97号鲁环验[2006]35号2×6MW煤气发电机组焦炉技改扩建工程冶金焦，27万吨/年鲁环审〔2003〕19号试生产全厂焦炉等容量配套工程煤气净化和化产回收装置鲁环审〔2003〕19号鲁环验[2006]35号酚氰污水处理站改造1000t/d酚氰污水处理济宁市环保局，2007年4月5日正在进行工程设计和招标青钢兖焦经过几次技改扩建，实际焦炭生产能力100万吨/年，配套等容量煤气净化和化产回收装置。

现有焦炉5座，分别编号为1～5#焦炉。

1#、2#焦炉产能17.8万吨/年，自1987年开始建设，为淘汰厂内土焦炉改造项目，1987年由济宁市环保局批复，1994年建成投产，1997年通过建设项目竣工环保验收；3#、4#焦炉产能45万吨/年，2003年开始建设，2006年通过山东省环保局组织的竣工环保验收；5#焦炉批复产能为27万吨/年，2003年3月项目环境影响报告书由山东省环保局批复，目前5#焦炉正处于试生产阶段，近期将申请竣工环保验收。

2.1.3 组织定员全厂实行厂、工序、班组三级管理，全年运行时间8000小时，为连续生产。

附图表
一、项目概述
1、建设内容
本项目为年产20万吨甲醇的项目，总计规划建设内容包括甲烷前处理、甲醇制备和甲醇深加工三个子系统的厂房设备及辅助系统和配套工程等。

2、投资与工期
本项目总投资预计为127亿元，工期预计为3年，其中施工期为2.5年。

二、主要建设内容
1、甲烷前处理
主要包括甲烷收储、热催化裂解、尾气精制、碱洗气模块及其他辅助系统等。

2、甲醇制备
主要包括合成气收储、合成气处理、热催化裂解、催化剂和催化剂管理系统，反应器及其他辅助系统等。

3、甲醇深加工
主要包括甲醇深加工模块、混合甲醇模块、甲醇精制及其他辅助系统等。

三、投资估算
1、建筑
本项目建设包括厂房及配套设施等，共需要土建工程的投资为18亿元。

2、设备采购
本项目共需要设备采购的投资为80亿元。

3、安装
本项目共需要投资安装的投资为7亿元。

4、其他
四、总投资预计。

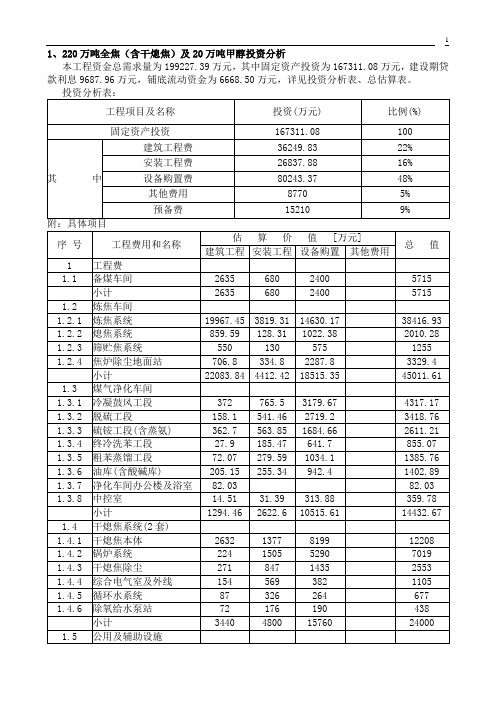

1、220万吨全焦（含干熄焦）及20万吨甲醇投资分析本工程资金总需求量为199227.39万元，其中固定资产投资为167311.08万元，建设期贷款利息9687.96万元，铺底流动资金为6668.50万元，详见投资分析表、总估算表。

5、120万t焦化厂（2011年项目）** 工程、水文地质条件和气象资料（本资料仅供参考，详细资料由承包方向当地气象部门索取）该项目位于六盘水市钟山区水城盆地东北边缘的群峰之间，东经104°53`。

北纬26°36`。

距市中心约4千米，海拔在1800～2000米之间。

水城地处云贵高原中部，海拔较高，纬度较低，冬无严寒，夏无酷暑，气候温和，属亚热带湿润季风气候。

年内雨日多、湿度大、日照少，并有冰雹、大风暴雨、雨淞、霜冻、雪凝等灾害性天气发生。

冬季采暖室外计算温度：-3.8℃夏季通风室外计算温度：23℃冬季通风室外计算温度：3.0℃夏季空气调节室外计算干球温度：27.8℃夏季空气调节室外计算日平均温度：24.8℃冬季空气调节室外计算相对湿度：75％夏季空气调节室外计算相对湿度：69％冬季室外平均风速：2.4m/s夏季室外平均风速：2.1m/s冬季大气压力：819hPa夏季大气压力：815.1hPa海拔：＞1800m最大冻土深度为：0.1m2.2.1 工程地质工程所在区碳酸盐分布广泛，岩溶发育。

正地形以峰丛为主，负地形以洼地和谷地为主；洼地从分水岭向水城盆地变浅，由锥状变为蝶状，地貌类型从分水岭的丛峰洼地，峰丛谷地向水城盆地两侧的峰林洼地、峰林谷地或峰林台地过渡。

本工程所在地周围土壤为第四系粘土、亚粘土覆盖层。

本工程位于NWW—SEE 向构造的威水复式背斜与法子冲涡轮构造的结合部。

2.2.2 地震烈度、水文特征按国家地震局1976《中国地震烈度区划图》水城地区地震烈度为6度。

水文特征地面水主要有响水河、三岔河和窑上水库。

水城盆地地下水丰富，日最大开采量约15万m3。

100万吨/年天然气制产品甲醇,制烯烃项目经济核算一、投资估算及资金筹措项目总投资250000万元，其中固定投资210000万元，不包括新征地费用，构成如下：二、经济效益分析1、成本估算⑴、成本费用估算依据及说明①、工人工资及附加：新装置需增加人员200人，年工资及附加费25000元/人。

②、折旧费：折旧年限按8年，残值率按4%计。

③、维修费：按固定资产原值的3.5%计。

⑵、生产成本估算表注：实际生产成本=生产成本-进项增值税（进项增值税按原材料的价款计算）即：原材料进项增值税=150000万元÷1.17×17%=21795万元，电费等进项增值税=（10400+1000+50）万元÷1.17×17%=1664万元，合计进项增值税为23459万元。

2、产品销售收入估算表本表按年加工甲醇100万吨计，销售产品为乙烯、丙烯、副产物等销项税=395600-338116=57484万元3、经济效益分析⑴、编制依据及说明②、销售费用：销售费用按7800万元提取。

②、财务费用：该项目总投资210000万元，年利率按1050计。

③、管理费用：1000万元。

④、销售税金及附加：包括产品消费税及城市建设维护税和教育费附加，城建税为增值税的7%，教育费附加为增值税的3%。

⑵、经济效益分析表100万吨/年甲醇制烯烃装置经济核算一、投资估算及资金筹措项目总投资120000万元，其中固定投资80000万元，不包括新征地费用，构成如下：二、经济效益分析1、成本估算⑴、成本费用估算依据及说明①、工人工资及附加：新装置需增加人员200人，年工资及附加费25000元/人。

②、折旧费：折旧年限按8年，残值率按4%计。

③、维修费：按固定资产原值的3.5%计。

⑵、生产成本估算表注：实际生产成本=生产成本-进项增值税（进项增值税按原材料的价款计算）即：原材料进项增值税=300000万元÷1.17×17%=43590万元，电费等进项增值税=（3120+82.5+ 100+64）万元÷1.17×17%=477万元，合计进项增值税为44067万元。

甲醇驰放气含有较高的H 2及少量的C H 4、C O，因此多用作燃料或合成氨的原料气[1]。

如山东兖矿国宏化工有限责任公司利用甲醇弛放气作为燃料加热锅炉给水，以替代传统的用蒸汽来加热锅炉给水的加热器；合成氨工艺的立足点是对其中的氢进行回收[2-3]，如2010年韩城市黑猫能源利用有限公司焦炉煤气、甲醇弛放气综合利用制合成氨项目投产，该项目首创采用变温、变压吸附的物理方法净化原料气的技术，同时回收利用了空分装置排放的氮气。

河北金牛旭阳化工有限公司（以下简称金牛旭阳）以焦炉煤气为原料，设计产能为20万t甲醇/年。

随着生产接近满负荷，副产驰放气量增加。

为进一步提高驰放气综合利用率及提高焦炉煤气总碳转化率，公司采用驰放气合成甲醇工艺。

1 20万t/a焦炉气制甲醇工艺简介焦炉煤气制甲醇工艺主要由预处理、压缩、精脱硫、转化、合成、精馏和空分等工序组成。

焦炉气通过预处理、精脱硫工序使其总硫含量＜0.1p p m，经过纯氧蒸汽部分转化，将焦炉气中的C H 4、C m H n 转化为合成甲醇的有效气体H 2、C O 和C O 2，经联合压缩机增压后，送入低压合成装置合成甲醇，生成的粗醇经过三塔精馏装置产出合格精甲醇产品，送入储罐。

焦炉煤气制甲醇工艺流程图如图1所示。

2 甲醇驰放气的现状金牛旭阳甲醇装置副产驰放气量16000～18000N m /h，驰放气组分如表1所示。

驰放气除用作甲醇装置加热炉燃料及锅炉燃料外，还可外供3000N m 3/h 作为邢台旭阳煤化工公司苯加氢的氢源。

驰放气作为回炉煤气替代部分焦炉煤气，在一定程度上降低了SO 2、氮氧化物等的排放量，同时也降低了吨甲醇消耗成本。

但是对甲醇分离器出口驰放气进行色谱分析，发现驰放气中甲醇含量为0.5%左右，C O +C O 2含量高达13%，直接燃烧造成一定的碳损失。

为回收驰放气中甲醇，充分利用驰放气资源，2010年5月公司在甲醇分离器后增加1台水洗塔，对驰放气进行水洗，驰放气中含醇量由0.463%降到0.1%，水洗后粗甲醇浓度为56%，与甲醇分离器出来的粗甲醇一同进入闪蒸槽闪蒸。

各样生产甲醇方法的计算近 20 年来，甲醇生产发展很快，技术不停提升，生产规模逐年扩大，生产工艺逐渐成熟，各项技术指标不停完美，近 10 多年来，世界合成甲醇技术有了很大的发展，其趋向为原料路线多样化、生产规模大型化、合成催化剂高效化、气体净化精美化、过程控制自动化以及结合生产广泛化。

进而使合成技术更为优化。

一、天然气生产甲醇单耗及成本1.1 天然气生产甲醇单耗及成本表 1-1 天然气生产甲醇单耗及成本项目单耗单价（元）单位成本（元、吨）天然气1050m3 1.0 （假设）1050电80kW?h 0.4 32蒸汽自给脱盐水 5.0t 3.5 17.5冷却水200t 0.2 40触媒及化学品15.0人工 4折旧及管理费212.6共计1412.11.2 天然气制甲醇成本估量公式天然气制甲醇成本估量公式：甲醇工厂成本 = 天然气单价 * 1000 + 300比方天然气单价 1.00 元甲醇工厂成本为1300 元此外，还要看能否用天然气自备电厂发电，有自备电厂的，甲醇单耗中，每吨甲醇多耗费天然气300~400 方。

天然气廉价的时候，天然气制甲醇厂都有自备电厂，吐哈油田甲醇厂的自备电厂是后边为降低成本扩建的。

以天然气生产甲醇的成本主要取决于天然气的价钱（同时也与天然气的成分及采纳工艺关）：每立方米天然气在 1.0 元时甲醇成本在 1500 元左右。

每立方米天然气在 1.2 元时甲醇成本在 1800 元左右。

每立方米天然气在 1.5 元时甲醇成本在 2000 元左右。

二、煤生产甲醇单耗及成本2.1 煤生产甲醇单耗及成本表 2-1 煤生产甲醇单耗及成本项目单耗单价（元）单位成本（元、吨）原料煤 1.38t 300 414电256.6kW?h 0.4 102.6蒸汽0.931t 50 46.6冷却水337.6t 0.2 67.5触媒及化学品46.4人工230折旧及管理费240.2共计1147.3以煤制甲醇，原料（原料煤、燃料煤）及动力的成本一般占到甲醇总成本的80%以上，此中原料煤约占60%。

甲醇成本以下是各种生产甲醇方法的成本计算。

1、天然气生产甲醇单耗及成本：项目单耗单价（元）单位成本（元/吨）天然气1050m3 1.0 （假定）1050电80kW/h 0.4 32蒸汽自给脱盐水 5.0t 3.5 17.5冷却水200t 0.2 40触媒及化学品15.0人工45折旧及管理费212.6合计1412.1煤生产甲醇单耗及成本：项目单耗单价（元）单位成本（元/吨）原料煤 1.38t 300 414冷却水337.6t 0.2 67.5电256.6kW/h 0.4 102.6蒸汽0.931 50 46.6触媒及化学药品46.4人工230折旧及管理费240.2合计1147.3渣油生产甲醇单耗及成本：项目单耗单价（元）单位成本（元/吨）减压渣油0.8 1700 1360新鲜水36.4 1.5 54.6脱盐水0.48 2 0.96电300 0.4 120触媒及化学药品16.6人工27折旧及管理费208合计1787.16以焦炉气为原料生产甲醇单耗及成本：项目单耗单价（元）单位成本（元/吨）焦炉气2150m3 0.160 344冷却水298.8t 0.2 59.76电941.6kW/h 0.4 376.6蒸汽0.106t 60 6.36杂醇油-6.8kg 1 -6.8触媒及化学药品46.4人工30.折旧及管理费179.9合计1036.22不同的工艺、不同的地域差别很大，现简要回答如下：1、以煤制甲醇，·原料（原料煤、燃料煤）及动力的成本一般占到甲醇总成本的80%以上，其中原料煤约占60%。

·先进气化工艺（水煤浆）目前的甲醇生产成本在1600元/吨左右（煤价480元/吨）。

·以无烟煤的原料生产甲醇（主要是联醇），目前的甲醇生产成本在2000元/吨左右（煤价700元/吨）。

2、以天然气生产甲醇的成本主要取决于天然气的价格（同时也与天然气的成分及采用工艺有关）：·每立方米天然气在1.0元时甲醇成本在1500元左右。
