PowerDesigner15操作手册---反向工程导出表结构及关系

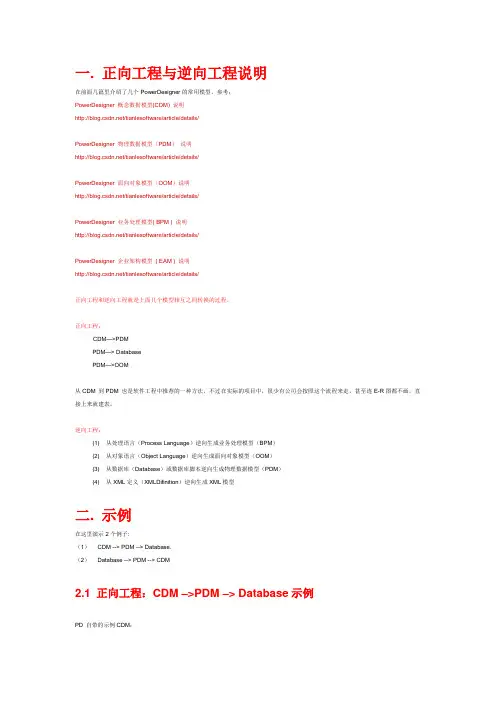

一. 正向工程与逆向工程说明在前面几篇里介绍了几个PowerDesigner的常用模型，参考：PowerDesigner 概念数据模型(CDM) 说明/tianlesoftware/article/details/PowerDesigner 物理数据模型（PDM）说明/tianlesoftware/article/details/PowerDesigner 面向对象模型（OOM）说明/tianlesoftware/article/details/PowerDesigner 业务处理模型( BPM ) 说明/tianlesoftware/article/details/PowerDesigner 企业架构模型( EAM ) 说明/tianlesoftware/article/details/正向工程和逆向工程就是上面几个模型相互之间转换的过程。

正向工程：CDM—>PDMPDM—> DatabasePDM—>OOM从CDM 到PDM 也是软件工程中推荐的一种方法，不过在实际的项目中，很少有公司会按照这个流程来走，甚至连E-R图都不画，直接上来就建表。

逆向工程：(1) 从处理语言（Process Language）逆向生成业务处理模型（BPM）(2) 从对象语言（Object Language）逆向生成面向对象模型（OOM）(3) 从数据库（Database）或数据库脚本逆向生成物理数据模型（PDM）(4) 从XML定义（XMLDifinition）逆向生成XML模型二. 示例在这里演示2个例子:（1）CDM --> PDM --> Database.（2）Database --> PDM --> CDM2.1 正向工程：CDM –>PDM –> Database示例PD 自带的示例CDM：我们将这个CDM 转换称PDM: Tools --> Generate Physical Data Model.生成的PDM 图如下：再将我们的PDM 生成对应的SQL 脚本：Database –> Generate Database这里有两种选择，一种是生成脚本，即Script generation，还有一种是直接在数据库里生成，即directory generate，一般都是先生成SQL 脚本，然后在数据库执行脚本。

用PowerDesigner反向工程来导处数据模型图
以powerdesigner15 和Gracle11g为例，其它版本大同小异。

基本步骤如下：
1.新建物理模型文件
打开或新建一个PhysicalDataModel文件(.pdm)
在对话框中选择PhysicalData，取一个模型名（如ScottData），在下拉列表框中选择对应数据库的版本。

2.配置数据库连接
菜单项Database->Configure Connections
添加数据源Scott_Data
输入Data Source Name(数据源名称，随便取一个就行，比如Scott_Data) ，选择Service Name (就是你要连接的数据库的网络服务名) ，UserID填入用户名Scott，点TestConnection，在对话框中输入用户名和口令，测试连接。

3.生成数据物理模型
.Database->Update Model from Database
在对话框中选Selection选项，在下拉框中是刚才配好的数据源
点击确定->一个连接输入框，输入User Name 和Password 点击connect。

出现表格的列表，选择需要导出的表->点OK。

数据表比较多而且负责的话，就慢慢等吧。

PowerDesigner对Oracle作逆向⼯程⽬的
PowerDesigner 15对OracleClient 11g进⾏逆向⼯程
环境
Win7 64位系统
Oracle 11g
OracleClient 11g ODAC
Powerdesigner 15
步骤
1，FileàReverse EngineeràDatabase
2，DBMS，选择”Oracle 11g”
3，选择数据源
4，配置数据源
第1种⽅式 Connection Profile
问题：
发现下图中的DBMS type下拉框，居然没有Oracle 11g
第2种⽅式 ODBC Machine Data Source
问题：
配置ODBC数据源中，居然没有Oracle的驱动
原因：
可能是本机win6 64位机，需要32位应⽤程序来操作吧
解决：
找开C:\Windows\SysWOW64，找到odbcad32.exe
通过这个，可以配置基于Oracle 11g的ODBC数据源
⼩技巧：
问题：
发现“服务”变灰，不能启动或停⽌
解决：
右击服务à属性，将“禁⽤”改成“⼿动”，点“确定”。

这时发现就有了
参考：
PowerDesigner 正向⼯程和逆向⼯程说明
为什么我的win7 ODBC数据源⾥没有Oracle的驱动程序。

Powerdesigner15.1 简要使用手册（2010年3月）神州数码教育学院杨庆跃网址：E-mail：bi60cn@目录1PowerDesigner简介 (3)2使用PowerDesigner环境 (5)2.1对象浏览器中的对象 (5)2.2PowerDesigner的几种模型文件： (6)3概念数据模型（CDM） (9)3.1创建概念图 (10)3.2创建及删除实体（Entity）及关系（Relationship） (11)3.3定义和使用域（Domain） (14)3.4建立数据项（Data Item） (17)3.5定义业务规则（Business Rule） (19)3.6定义和使用继承 (20)4物理数据模型（PDM） (26)4.1新建PDM (27)4.2将CDM 对象转换成PDM 对象 (28)4.3使用物理数据模型创建数据库脚本 (35)4.4逆向工程 (37)5生成数据库报表文件 (42)6多维图 (46)6.1创建多维图 (47)6.2获得多维对象 (48)6.3建立Cubes (49)6.4创建Cube数据 (50)1PowerDesigner简介PowerDesigner是Sybase公司的CASE工具集，是图形化、易于使用的企业建模环境。

使用它可以方便地对管理信息系统进行分析设计，它几乎包括了数据库模型设计的全过程。

利用PowerDesigner可以制作数据流程图、概念数据模型、物理数据模型，可以生成多种客户端开发工具的应用程序，还可为数据仓库制作结构模型，也能对团队设计模型进行控制。

它可与许多流行的数据库设计软件，例如：PowerBuilder、Delphi、VB等相配合使用来缩短开发时间和使系统设计更优化。

PowerDesigner 主要包括以下功能：•集成多种建模能力，能建立的模型包括：数据模型(E/R, Merise)业务模型(BPMN, BPEL, ebXML)应用模型(UML)• 自动生产代码，包括：SQL (支持多于50种数据库系统)Java.NET• 强大的逆向工程能力• 可扩展的企业库解决方案，具备强大的安全性及版本控制能力，可支持多用户• 自动化、可定制的报表能力2使用PowerDesigner环境z对象浏览器对象浏览器可以用分层结构显示你的工作空间，显示模型以及模型中的对象，实现快速导航。
