视频监控基础知识(适合初学)

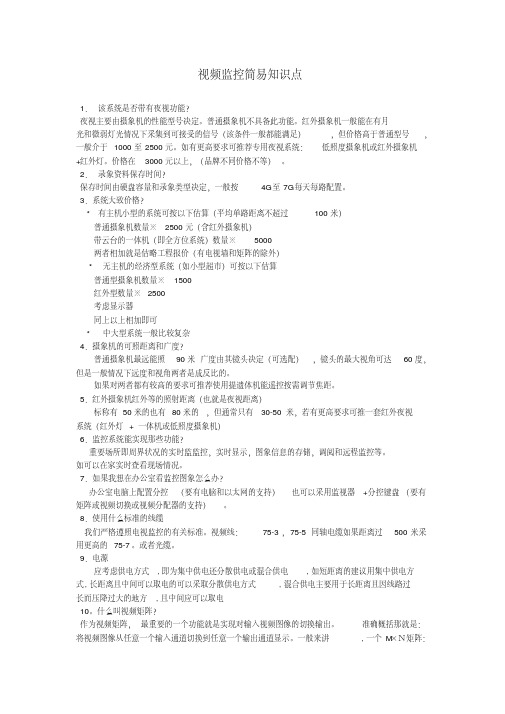

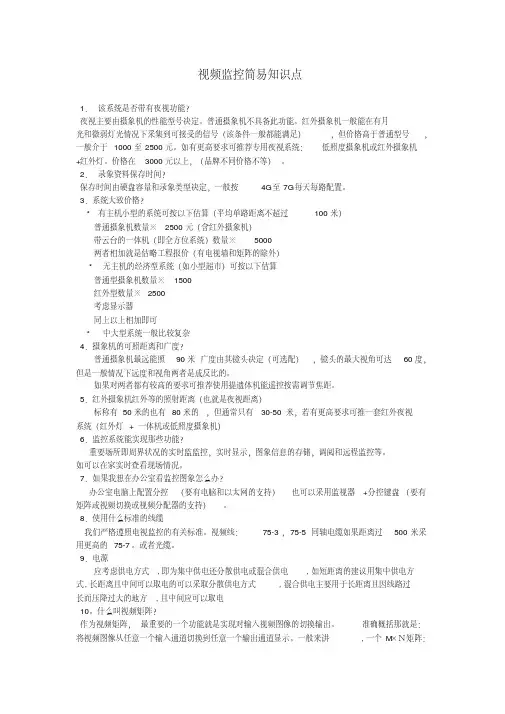

视频监控简易知识点1．该系统是否带有夜视功能？夜视主要由摄象机的性能型号决定。

普通摄象机不具备此功能。

红外摄象机一般能在有月光和微弱灯光情况下采集到可接受的信号（该条件一般都能满足），但价格高于普通型号，一般介于1000至2500元。

如有更高要求可推荐专用夜视系统：低照度摄象机或红外摄象机+红外灯。

价格在3000元以上，（品牌不同价格不等）。

2．录象资料保存时间？保存时间由硬盘容量和录象类型决定，一般按4G至7G每天每路配置。

3．系统大致价格？*有主机小型的系统可按以下估算（平均单路距离不超过100米）普通摄象机数量※2500元（含红外摄象机）带云台的一体机（即全方位系统）数量※5000两者相加就是估略工程报价（有电视墙和矩阵的除外）*无主机的经济型系统（如小型超市）可按以下估算普通型摄象机数量※1500红外型数量※2500考虑显示器同上以上相加即可* 中大型系统一般比较复杂4．摄象机的可照距离和广度？普通摄象机最远能照90米广度由其镜头决定（可选配），镜头的最大视角可达60度，但是一般情况下远度和视角两者是成反比的。

如果对两者都有较高的要求可推荐使用提遗体机能遥控按需调节焦距。

5．红外摄象机红外等的照射距离（也就是夜视距离）标称有50米的也有80米的，但通常只有30-50米，若有更高要求可推一套红外夜视系统（红外灯+ 一体机或低照度摄象机）6．监控系统能实现那些功能？重要场所即周界状况的实时监监控，实时显示，图象信息的存储，调阅和远程监控等。

如可以在家实时查看现场情况。

7．如果我想在办公室看监控图象怎么办？办公室电脑上配置分控（要有电脑和以太网的支持）也可以采用监视器+分控键盘（要有矩阵或视频切换或视频分配器的支持）。

8．使用什么标准的线缆我们严格遵照电视监控的有关标准。

视频线：75-3，75-5同轴电缆如果距离过500米采用更高的75-7。

或者光缆。

9．电源应考虑供电方式,即为集中供电还分散供电或混合供电,如短距离的建议用集中供电方式,长距离且中间可以取电的可以采取分散供电方式,混合供电主要用于长距离且因线路过长而压降过大的地方,且中间应可以取电10。

安防监控系统一、安防监控简介安防监控系统是应用光纤、同轴电缆或微波在其闭合的环路内传输视频信号，并从摄像到图像显示和记录构成独立完整的系统。

它能实时、形象、真实地反映被监控对象，不但极大地延长了人眼的观察距离，而且扩大了人眼的机能，它可以在恶劣的环境下代替人工进行长时间监视，让人能够看到被监视现场的实际发生的一切情况，并通过录像机记录下来。

同时报警系统设备对非法入侵进行报警，产生的报警型号输入报警主机，报警主机触发监控系统录像并记录。

二、安防监控系统的构成前端部分：前端完成模拟视频的拍摄，探测器报警信号的产生，云台、防护罩的控制，报警输出等功能。

主要包括：摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传感器、云台、防护罩、解码器、警灯、警笛等设备（设备使用情况根据用户的实际需求配置）。

摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号，经同轴电缆传输。

电动变焦镜头将拍摄场景拉近、推远，并实现光圈、调焦等光学调整。

温、湿度传感器可探测环境内温度、湿度，从而保证内部良好的物理环境。

云台、防护罩给摄像机和镜头提供了适宜的工作环境，并可实现拍摄角度的水平和垂直调整。

解码器是云台、镜头控制的核心设备，通过它可实现使用微机接口经过软件控制镜头、云台。

传输部分：这里介绍的传输部分主要由同轴电缆组成。

传输部分要求在前端摄像机摄录的图像进行实时传输，同时要求传输具有损耗小，可靠的传输质量，图像在录像控制中心能够清晰还原显示。

控制部分：该部分是安防监控系统的核心，它完成模拟视频监视信号的数字采集、MPEG-1压缩、监控数据记录和检索、硬盘录像等功能。

它的核心单元是采集、压缩单元，它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。

控制部分是实现报警和录像记录进行联动的关键部分。

电视墙显示部分：该部分完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。

视频监控系统1.1视频监控系统的概念视频监控系统一般由图像采集、信号传输、信号控制、视频显示和视频记录5部分组成，能够使管理人员通过它获得有效的数据、图像和声音信息，对突发性异常事件的过程进行及时的监视和记忆，能够协助提高工作效率，及时指挥和调度、布置警力、处理案件等。

2.1 视频监控系统的组成完整的视频监控系统，一般由5部分组成，分别图像采集、信号传输、信号控制、视频显示和视频记录，下面分别介绍这5个部分。

2.1.1 图像采集图像采集是视频监控系统的前端部分，是整个系统的“眼睛”。

由前端的摄像机来完成的。

摄像机的作用是把系统所监视的目标图像转换成监测电信号，并经过系统的传输部分送到控制中心进行控制、处理，最后还原成原来的图像。

摄像机的种类很多，从不同的角度可以分为多种类型。

现阶段摄像机主要向低照度、微型化、网络化发展，下图中列出几种常见的摄像机类型。

彩色一体化摄像机红外摄像机枪式摄像机微型摄像机无线摄像机2.1.2.信号传输传输部分就是系统的图像信号通路，一般来说，传输部分单指传输图像信号。

在视频监控系统中，主要有两种信号，一是电视信号，二是控制信号。

电视信号是从前端的摄像机流向控制中心；而控制信号则是从控制中心流向前端的摄像机、云台等受控对象。

流向前端的控制信号，一般是通过设置在前端的解码器解码后再去控制摄像机和云台等受控对象的。

信号传输的方式有两种：有线传输和无线传输。

2.1.3 信号控制信号控制部分是整个视频监控系统的控制中心，主要由总控制台或副控制台等组成。

控制部分的作用主要是进行视频信号的放大与分配，图像信号的处理与补偿，图像信号的切换和现场信号的控制等。

控制部分主要设备有视频信号矩阵切换/控制器、多画面图像分割器、控制键盘、视频分配器等。

2.1.4 视频显示视频显示设备指的是视频监控系统的终端显示设备，用来将视频信号重现为被摄物体的图像，按功能的不同可分为图像监视器和电视监视器。

图像监视器与普通电视接收机类似，不同的是图像监视器无高频调谐、中频放大、检波、音频放大等电路，但视频通道带宽提高到8MHz以上，并设有钳位电路以恢复背景亮度的缓慢变化；显像管框内的画面在水平和垂直方向的大小可以自由调整，以便于对图像的全部画面进行检查。

监控基本知识问答解读，新人必备技能，入门级培训资料视频监控系统是弱电系统中最常见的子系统，很多监控行业的朋友，特别是刚入行，遇到一些监控问题搞不清楚而感到头疼，下面本文分享监控基本知识一问一答解读!1、CCTV的含义是什么?——(难度：中等)答：CCTV是英文Closed Circuit Television的缩写，意思是闭路电视监控系统2、什么是镜头的焦距?——(难度：中等)答：从光学原理来讲焦距就是从焦点到透镜中心的距离。

即焦距长度。

如"f=8-24mm，"，就是指镜头的焦距长度为8-24mm3、焦距长短与成像大小视角大小有什么关系?——(难度：容易)答：焦距长短与成像大小成正比，焦距越长成像越大，焦距越短成像越小。

镜头焦距长短与视角大小成反比，焦距越长视角越小，焦距越短视角越大。

4、焦距长短与景深透视感是什么关系?——(难度：容易)答：焦距长短与景深成反比，焦距越长景深越小，焦距越短景深越大。

焦距长短与透视感的强弱成反比，焦距越长透视感越弱，焦距越短透视感越强。

5、什么是摄像机的后焦调整?——(难度：容易)答：当安装上标准镜头，要使被摄景物的成像恰好在CCD图像传感器的靶面上，可以采用固定镜头，而调整ccd的位置的方法这种方法叫摄像机的后焦整。

6、什么是镜头F值?——(难度：容易)答：F值即指镜头之明亮度。

镜头规格中所显示<最大口径比1:1.2>之<1.2>即为F值。

F值越小表示镜头之明亮度越高。

F值每缩小一级距，明亮度即增加两倍。

镜头之射入光量与光束之断面积[镜头的有效口径[D]的平方]成比例，因此影像明亮度为F值平方之反比。

由此推算，F值每缩小一级距，明亮度即增加两倍。

7、什么是镜头的光圈?——(难度：容易)答：光圈的功能就如同我们人类眼睛的虹蟆，主要用来调整摄像机的进光量，F表示镜头的孔径，较小的F值表示较大的光圈。

8、什么是景深?——(难度：容易)答：当某一物体聚焦清晰时，从该物体前面的某一段距离到其后面的某一段距离内的所有景物也都当清晰的。

视频监控基础知识培训资料训资料目录一、安防行业的现状 (1)二、安防监控典型图例 (14)三、AB设备 (19)1．视频切换矩阵及音频切换矩阵 (20)1.1 AB80-30系列视频切换矩阵 (20)1.2 AB80-50系列视频切换矩阵 (20)1.3 AB80-80系列视频切换矩阵 (21)2. 前端设备 (30)2.1 AB一八8一体化快球系列 (30)2.2 AB云台系列 (30)2.3 AB40解码器 (31)3. AB键盘系列 (49)3.1 主控键盘系列 (49)3.2 分控键盘............................................ (49)4. AB数字光端机系列 (50)4.1 AB多模光端机 (50)4.2 AB单模光端机 (51)5. AB硬盘录像机及画面处理器 (52)6. AB软件 (52)7. AB辅助设备 (52)8. AB设备联网的优势 (52)安全防范的现状视频监控系统是安全防范系统的重要构成部分。

近年来，随着计算机、网络与图像处理、传输技术的飞速进展，视频监控技术也有了长足的进展。

监控系统要紧用于对重要区域或者远程地点的监视与操纵，在银行、金融、水利、航运、零售、制造业、大型企业、治安、消防、小区安保等领域具有举足轻重的地位。

一套优秀的监控系统能够实时动态地汇报被监测点的情况，及时发现问题并进行处理，完整的备份资料能够随时进行分析调查。

现在通常所说的数字化监控系统，是指监控系统的输入、操纵、显示、存储这四大部分均使用数字化图像压缩处理持技术。

它的另一特点是通过数字化处理的图像，可利用现有的网络技术，将现场图像传输到远端监控中心。

能够说数字化监控系统的两大技术核心就是图像压缩存取技术与网络传输技术，围绕这两种技术在监控系统中的应用，就是数字化监控进展的历程。

目前市场上的监控系统分为下列几种：模拟监控系统模拟监控系统是一种传统的监控方式，由模拟摄像机设备构成。

公安视频监控知识点总结一、视频监控系统的基本原理1.视频监控系统的组成视频监控系统由摄像头、传感器、数字视频录像机（DVR）、监视器、网络传输设备等组成。

摄像头是视频监控系统的核心，通过传感器采集画面，并通过DVR进行数字化处理，再通过网络传输设备传输到监视器上显示。

这样就可以实现对监控区域的实时监视和录像，为后续的查找、分析提供便利。

2.视频监控系统的工作原理视频监控系统的工作原理是通过摄像头对监控行为进行拍摄和记录，然后将录像通过网络传输到监视器上进行实时监视，或者保存在DVR中以备后续查询。

监控人员可以通过监视器对监控区域进行实时观察，或者通过DVR对历史录像进行回放和分析。

这样就可以及时发现并处理各种治安事件，提高社会管理和治安维护的效率和水平。

3.视频监控系统的技术特点视频监控系统的技术特点主要包括高清晰度、远程监控、智能分析等。

高清晰度是指摄像头能够拍摄清晰、细节丰富的画面，这样就可以更清晰地观察监控区域，提高监控效果。

远程监控是指监控人员可以通过互联网远程观察监控区域的情况，这样就可以在不同地点对多个监控区域进行实时监视。

智能分析是通过图像识别和分析技术对监控画面进行自动识别和分析，从而实现对异常行为的及时报警和处理。

二、视频监控系统的管理方法1.视频监控系统的布局规划视频监控系统的布局规划是视频监控工程的重要环节，可以通过对监控区域的规划和分析，确定需要安装监控点的位置和数量，并且确定摄像头的类型和参数设置。

通过科学的布局规划，可以提高监控系统的覆盖范围和监控效果，为后续的管理和使用提供技术支持。

2.视频监控系统的安装调试视频监控系统的安装调试是视频监控工程的关键环节，可以通过正确安装和调试监控设备，使得监控系统能够稳定、高效地运行。

在安装调试的过程中，需要注意设备的接线、设置和调试，以确保监控系统能够正常运行。

3.视频监控系统的日常维护视频监控系统的日常维护是视频监控工程的重要环节，可以通过定期检查和维护监控设备，及时发现并解决各种故障和问题，确保监控系统能够长期、稳定地运行。

安防视频监控基础知识培训随着科技的发展和社会的进步，安防视频监控系统在日常生活中的应用越来越广泛。

为了满足人们对安全的需求，了解安防视频监控的基础知识变得尤为重要。

本文将深入探讨安防视频监控系统的原理、组成以及应用，并且提供相关实际案例和数据以加强理解。

一、安防视频监控系统的原理1.1 摄像机和传感器安防视频监控系统的核心是摄像机和传感器。

摄像机能够捕捉实时视频，并将其转化为电信号，传递给监控设备。

传感器则用于监测特定的环境参数，如温度、光照等，以辅助监控决策。

举个例子，在一个停车场的安防系统中，摄像机可以实时捕捉到停车场的视频，传感器则可以感知到停车场的车辆数量和光照强度。

这些数据将被传输到监控中心，供监控人员分析和处理。

1.2 数字视频压缩与传输为了高效地传输视频数据，安防视频监控系统使用数字视频压缩技术。

这种技术能够将视频数据压缩到更小的体积，以便实现高速传输和储存。

例如，H.264压缩算法是目前应用最广泛的压缩标准之一。

它能够保持视频的高质量同时减小数据的体积，从而实现快速的数据传输。

1.3 监控设备和存储安防视频监控系统还包括监控设备和存储设备。

监控设备可以接收和处理来自摄像机和传感器的视频和数据，同时提供实时的监控画面和报警功能。

存储设备用于长期保存视频数据。

根据需要，可以选择不同的存储介质，如硬盘、云存储等。

此外，还可以设置时间周期、活动触发等方式进行视频数据的存储管理。

二、安防视频监控系统的组成2.1 前端设备前端设备是安防视频监控系统的重要组成部分，通常包括摄像机、传感器、网络处理器等。

这些设备负责数据采集和传输，是实现视频监控的基础。

在一个银行的安防系统中，前端设备通常包括室内和室外摄像机、门禁传感器等。

这些设备可以监测到银行内外的安全情况，并传输到监控中心进行处理。

2.2 后端设备后端设备主要包括监控中心、存储设备等。

监控中心是系统操作和指挥的核心，提供实时图像展示、报警管理和远程控制等功能。

安防监控基础知识汇总(适合新手看)一、镜头探析1．镜头的种类（根据应用场合分类）广角镜头：视角90度以上，观察范围较大近处图像有变形。

标准镜头：视角30度左右，使用范围较广。

长焦镜头：视角20度以内，焦距可达几十毫米或上百毫米。

变焦镜头：镜头焦距连续可变，焦距可以从广角变到长焦，焦距越长则成像越大。

针孔镜头：用于隐蔽观察，经常被安装在如天花板或墙壁等地方。

2．被摄物体的大小、距离与焦距的关系假设被摄物体的宽度和高度分别为w.h,被摄物体与镜头间的距离为l，镜头的焦距为f。

3．相对孔径为了控制通过镜头的光通量的大小，在镜头的后部均设置了光圈。

假定光圈的有效孔径为d，由于光线折射的关系，镜光实际有效的有效孔径为d，比d大，d与焦距f之比定义为相对孔径a，即a=d/f，镜头的相对孔径决定被摄像的照度，像的照度与镜头的相对孔径的倒数来表示镜头光圈的大小。

f值越小，光圈越大，到达ccd芯片的光通量就越大。

所以在焦距f相同的情况下，f值越小，表示镜头越好。

4．镜头的焦距1）定焦距：焦距固定不变，可分为有光圈和无光圈两种。

有光圈：镜头光圈的大小可以调节。

根据环境江照的变化，应相应调节光圈的大小。

光圈的大小可以通过手动或自动调节，人为手工调节光圈的，称为手动光圈。

镜头自带微型电机自动调整光圈的，称为自动光圈。

无光圈：即定光圈，其通光量是固定不变的。

主要用于光源恒定或摄像机自带电子快门的情况。

2）变焦距：焦距可以根据需要进行调整，使被摄物体的图像放大或缩小。

常用的变焦镜头为六倍、十售变焦。

三可变和二可变镜头三可变镜头：可调焦距、调聚焦、调光圈。

二可变镜头：可调焦调、调聚焦、自动光圈。

5．先配镜头原则为了获得预期的摄像效果，在选配镜头时，应着重注意六个基本要素：a）被摄物体的大小b）被摄物体的细节尺寸c）物距d）焦距e）ccd摄像机靶面的尺寸f）镜头及摄像系统的分辨率操作步骤：* 移开镜头防尖装置，连接上镜头。

* 如果使用cs镜头，请降下c圈（5mm），然后锁住cs镜头装置。

大家好，我是薛哥。

监控安防行业从业人员越来越多，对于刚刚加入这个行业的新人来讲，可能首先要从最基层的设备安装做起，在实践中逐渐积累经验，才能成为独立负责项目的项目经理。

那么在监控摄像机安装过程中又应该注意哪些事项呢？下面是为大家总结的视频监控34个知识要点汇总，希望对好学的你有用！01正文1、位置需求对于监控摄像机来说，所处位置的好坏直接关系着设备的成像效果。

因此，不少用户将监控的效果视为监控摄像机安装位置的首要参考。

不过，他们却忽视了十分重要的一点：监控摄像机并非万能，在安装位置的选择上，它同样有着自己的要求，首先就是在安装的位置上，为了能够使摄像机避免周围环境的干扰，实现一个更佳的拍照和生存效果。

在室内环境安装时，我们要尽可能的保证设备的高度不低于2.5米，而在室外环境中，我们也要将监控设备置身于距离地面3.5米以上的高度。

否则，无论是从摄像机自我保护，还是设备监控角度来说，都会产生不少负面的效应。

只有考虑到了这些最基本的问题之后，角度才是我们需要考虑的因素。

2、安装角度常用的摄像机主要分为两种：枪机型和半球型。

其中枪机型比较常见，室内外通用；半球型一般用于室内，体积较小，可以壁挂或吸顶式安装。

就是如果高立杆安装的摄像机，一定要考虑到后期维护方面。

比如可以在立杆中安装爬梯等措施，租用高空作业车是一项成本很高的事情，同时因为监控摄像机安装高度较高，需使用梯子等辅助工具，因此在爬梯子时一定要注意安全，以防高空跌落造成危险。

对于位置较高的，一定要系好安全带再进行施工。

4、用电安全监控摄像机需要进行单独供电，在进行强电接线时，同样应该注意安全，可用万用表、测电笔先进行测试，保证断电之后再进行接电，还有就是在安装室外的监控摄像机，要做好防水处理，最好购买配有防水尾线的网络监控摄像机。

另外，可在监控摄像机下方安装一个小的防水盒，将电源及接头置于防水箱内。

注意避雷，容易遭受雷击的地区，监控摄像机一定要做好防雷击处理，可采用视频防雷模块，电源模块等进行防雷处理。
