短波天线是工作频率在1-30GHz的发射或接收天线。
我们雅驰通过多年的经验总结为大家介绍以下短波天线的种类和应用。
短波天线按传输路径分为两种：
天波：通过电离层反射，因为电离层会受到太阳活动的影响，所以天波的波长也随着太阳活动的强弱发生变化。
地波：贴地表传输，地波是通过受到介电常数和电导率的影响从而发生损耗，所以地波一般用在海事通信。
短波天线主要分为垂直天线、偶级天线、八木天线等几种。
垂直天线：
一般垂直天线的应用频率在21-29M，他的结构是内中白色全体为绝缘子，和两端的牵引线隔开。
一般不能用做避雷针。
偶级天线
偶级天线主要采用天波通信，适用于远距离通信，结构简单，但制造成本昂贵。
常见的是倒“V”天线，即节省占天面积，又不需要太多天线的单程切换，以达到最佳的匹配形态。
八木天线：
八木天线主要有框型、钻石型、碟型等，是由一个源振子、一个无源反射器和若干个引向器平行排列而成。
由于短波天线的通信不需要中继站，所以应用比较广。
远距离
（>500km）通信，多应用于鞭状天线；短距离（20-100km）通信，多应用于盲区天线，为环形。
作者：旧在几作品编号：2254487796631145587263GF24000022时间：2020.12.13简易短波环形天线的制作身居城市市区或郊区喜欢收听短波的坛友们可能有同感，即：无论使用长线天线或拉杆天线，5MHz以下频段干扰严重，电台难以收听。
这种电场杂波对低频短波干扰的程度比中波更为严重。
为了改善该波段的收听质量，在查阅大量中外文资料的基础上，确定试制短波环形天线（国外称之为magnetic loop)。
成品（图1）国外资料推荐使用直径10mm紫铜管弯成直径为85-90cm环形作为初级线圈，考虑到重量，操作方便等因素，从铜铝材商店购进直径为13mm的紫铜管2.8m，弯成直径为87cm的铜环。
同时，采用1m的50塑料管支撑铜环。
这是铜环上部的固定点（图2）铜环下部的固定点（图3）。
这里要注意的是要在铜管的两端钻好小洞，小洞可以拧上螺丝并可固定小焊片。
铜环两端固定完毕后，固定好焊接好引线的焊片，并将引线引出塑料管。
制作一个木板支架（图4），注意要非常牢靠。
将塑料支架固定在模板支架上（图5，图6），一定要牢靠。
制作一个次级线圈（图7），据国外资料，该次级线圈的直径最佳值为初级线圈直径的1/5左右。
该次级圈采用10mm铝管并用电饭煲内胆圆形定型为直径17cm 的铝环，内部穿引细花线制成（图8）。
将次级线圈的引出线连接在BNC插座上（图9）据测定和计算，该短波环的电感量为2uH，配2250pF双连空变，其谐振频率大约为2-12MHz，另配360pF单联空变，其谐振频率约为5-23MHz。
要注意的是两个可变要有一定的隔离距离，否则会相互干扰（图10）采用一只波段开关分开（图11）据实际测试，该短波环形天线的工作频率为短波1：2.050-12.700MHz；短波2：4.900-23.000MHz。
这样，白天可使用短波2，晚间可使用短波1（图12）使用该环形天线，各频点信号谐振尖锐，晚间的低频短波电台如上海的浦江台AM3280，新疆格尔木台AM3985，甘南台AM3990，等顺利收到。

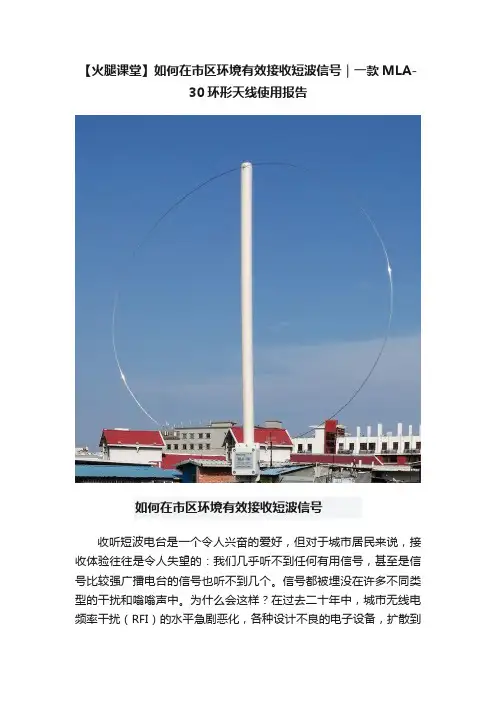

【火腿课堂】如何在市区环境有效接收短波信号｜一款MLA-30环形天线使用报告如何在市区环境有效接收短波信号收听短波电台是一个令人兴奋的爱好，但对于城市居民来说，接收体验往往是令人失望的：我们几乎听不到任何有用信号，甚至是信号比较强广播电台的信号也听不到几个。
信号都被埋没在许多不同类型的干扰和嗡嗡声中。
为什么会这样？在过去二十年中，城市无线电频率干扰（RFI）的水平急剧恶化，各种设计不良的电子设备，扩散到社会的各个角落。
在很大程度上干扰都是由此造成的。
液晶电视，WiFi路由器，设计糟糕的开关电源适配器，LED灯和电力猫，电动车充电器等都严重污染了短波部分的无线电频谱。
如果可以有合适的地方架设户外天线会改善接收效果，但是住在小区，楼房，高层公寓里的时候，没有合适的地方可以架设天线，这时候我就需要一款能抗干扰适合阳台架设的接收天线，MLA-30就是这样一款天线。
MLA-30是一款环形磁性天线。
为了理解抗干扰原理，你需要了解一下磁环天线。
电磁波既包含磁性又包含电场。
而大多数天线对电场很敏感，而磁环天线不接收电场，只对磁场有反应。
因为环形振子的尺寸相对于接收波段的波长电场感应到的电流很低很低。
特别是中波和短波的低端频率。
最终结果是天线主要对磁场敏感。
为什么要这么麻烦的用磁场天线？答案是为了抑制干扰。
在电磁波的起源处电场要比磁场的强度往往要大得多。
尤其是很多常见中，短波频段的干扰源。
通过抑制电场，设计良好的磁环天线可以提供更好的信噪比，更低的本底噪声。
MLA-30有源环形接收天线设计的特点在于使用小的天线直径（0.7米）与信号波长比较，设计采用不锈钢制作的接收信号的环形平衡馈电振子。
接收到的信号送入内置的差分放大器放到然后通过馈线送到偏置供电器分离出来的的信号送给接收机或SDR接收。
通过USB供电给偏置供电器提供电力，偏置供电器把电通过馈线送到天线单元给内置的差分放大器供电。
MLA-30环形天线是很受欢迎的宽带天线，是短波收听者（SWL）和业余无线电爱好者（HAM）在城市有限生活区域环境下接收中波、短波的接收天线。
短波天线的原理和应用摘要：本文从电波传播和电离层分布特性的角度解释了短波电波辐射的特点，并介绍了常用短波天线的种类和特性。
对各类短波天线的架设要求和注意事项给出了建议和参考。
最后对短波天线的接地系统的设计给出了一些参考方案。
关键词：天线、电离层、极化、接地1.序无线电通信就是依赖于无线电电波在空间的传播而建立通信链路的,因此电波传播是无线电的一个重要环节。
对于不同的工作频段，电波的传播特性将有所不同。
同时所采用的辐射天线也将有很大的不同。
本文将就电波的传播特性和短波常用天线以及电台架设的注意问题作一些介绍。
1．1 电离层特性电波在空间传播将会受到电离层的影响，尤其是中短波的传播就是依赖于电离层的反射进行传输的，因此对电离层应有一些了解。
a）电离层的产生地球表面有1000公里高的大气层，由于太阳光辐射（x射线，紫外线）空气不断电离同时不断复合，这样空气中将存在着游离的带电粒子；b）带电粒子随高度增加而增加，在离地面较近的地方每立方米只有几个或几十个粒子，到接近1000公里时，每立方米将有上千或上万个带电粒子。
因电离层一般按如下分层：C层D层E层F1层F2层0～50kM 60～90kM 100～120kM 170～220kM 225～450kMc）电离层在白天、黑夜，一年四季将会有不同的变化。
白天由于有阳光，低层(D层)电离层浓度升高，反之黑夜时将降低。
一年四季变化也是由于因受阳光照射时间长或短而变化。
d）电离层在不断上下或水平运动，从而造成电波反射传播过程中的瑞利衰落和多普勒效应。
e）电离层具有非均匀分布性，类似云彩的特点，因而造成电波反射时的散射,多径时延。
f）电离层对电波的吸收随工作频率升高而减少。
对中长波吸收很大，如10～20kW的中波广播机覆盖面在100km左右，而1kW的短波可传送3000km。
即频率愈高的中短波信号愈容易穿越低层(D层)的电离层。
1．2 大地对电波的影响大地对电波的影响主要是地波传播的影响，大地不能视为良导体也不能视为绝缘体，由于地质不同应区分对待。
短波长线天线架设方法短波长线天线的架设方法有以下几种：1. 直线天线架设方法：将天线导线直接架设成一条直线，并固定在两个固定支架上。
这种方法简单直接，适用于较短的天线导线长度。
需要注意的是，直线天线的两个固定支架需要足够坚固，能够承受天线导线的重量和外部环境对天线的影响。
2. 反V字形天线架设方法：将天线导线呈V字形架设，其中一个导线端固定在一根天线杆上，另一个导线端固定在另一根天线杆上。
这种方法可以增加天线的高度，提高接收和发送信号的效果。
天线杆的选择和固定需要注意天线导线受力平衡和稳定性。
3. 环形天线架设方法：将天线导线绕成一个环状，然后固定在天线杆上。
环状天线可以增加天线的长度，提高信号接收和发送的效果。
这种方法适用于比较大的天线导线长度，需要使用相应的天线支架来固定天线导线。
4. 垂直天线架设方法：将天线导线垂直地拉直并固定在固定支架上。
垂直天线适用于发送和接收短波信号，可以提高信号的传播距离和穿透力。
需要注意的是，垂直天线的固定支架需要足够高和坚固，以确保天线导线的竖直性和稳定性。
无论采用哪种架设方法，都需要注意以下几点：1. 选择合适的天线导线材质，例如铜线或铝线，以保证天线的导电性能和耐久性。
2. 天线导线的长度要符合所需的波长。
根据所要接收或发送的频率，可以采用多段导线并进行相应的调整。
3. 天线导线的固定支架要选择稳固和耐久的材料，并进行适当的加固，以确保天线的稳定性和安全性。
4. 避免天线导线与其他金属物体接触，以避免干扰和信号衰减。
5. 定期检查和维护天线的连接部分和导线，以确保其正常工作和使用寿命。
【火腿DIY】如何构建用于短波接收的无源谐振变压器耦合环形天线手把手教系列首先，值得肯定的是，小环天线的性能是非常强悍的，其性能接近全尺寸偶极或者垂直天线。
这为很多空间受限的爱好者提供了在家操作业余电台的可能。
短波由于巨大的天线经常让很多爱好者望而却步，确实，40米波段的全尺寸偶极天线的长度为20米。
国内的爱好者不同于国外，多数生活在城市中，架设如此庞大的天线成了难题。
小环天线无疑是一种折中的选择，但是要注意的是，钢筋混凝土的建筑物对无线电信号屏蔽很厉害，小环天线在室内使用效果会大打折扣。
还有就是，室内的金属物，钢筋混凝土的墙壁对信号的反射会使信号变得非常复杂，小环是个好天线，但是在室内其性能却难以施展。
放在阳台上是没有办法的办法，解决了天线有无的问题，加之方便携带，可以去野外架台使用。
小环天线的辐射电阻很低，为了提高效率，要使用较粗的振子，串联谐振电容的损耗也必须考虑。
使用中要注意安全，100w的发射功率会产生几十安的电流，在调谐电容器上产生的电压高达10000V。
还有就是小环的Q值非常高，这决定了它的工作带宽非常窄，频率变化超过5 khz左右就必须重新进行调谐，这也带来了非常好的信号选择性。
Bob Colegrove分享了他关于制作无源、谐振、变压器耦合环路（PRTCL）天线的出色文章：《DIY：如何构建用于HF接收的无源谐振变压器耦合环形天线》用于短波的无源、谐振、变压器耦合环形天线文：鲍勃·科尔格罗夫（Bob Colegrove）多年来，我一直抵制在制作室外天线上的无谓努力。
相反，我把精力专注于将信号聚集在室内进行接收。
多年前，我可以自由进入藏书丰富的工程类图书馆，并利用自己的优势收集有关环形天线的理论和研发的信息，这对英语专业的我来说是一项艰巨的任务。
最终，通过遵循一些基本规则（其中一些规则可以追溯到100年前），我发现室内无源天线仅与几平方英尺的电磁能量相交就可以达到相当令人满意的性能。
简易短波环形天线的制作身居城市市区或郊区喜欢收听短波的坛友们可能有同感，即：无论使用长线天线或拉杆天线，5MHz以下频段干扰严重，电台难以收听。
这种电场杂波对低频短波干扰的程度比中波更为严重。
为了改善该波段的收听质量，在查阅大量中外文资料的基础上，确定试制短波环形天线（国外称之为magnetic?loop)。
成品（图1）国外资料推荐使用直径10mm紫铜管弯成直径为85-90cm环形作为初级线圈，考虑到重量，操作方便等因素，从铜铝材商店购进直径为13mm的紫铜管2.8m，弯成直径为87cm的铜环。
同时，采用1m的50塑料管支撑铜环。
这是铜环上部的固定点（图2）铜环下部的固定点（图3）。
这里要注意的是要在铜管的两端钻好小洞，小洞可以拧上螺丝并可固定小焊片。
铜环两端固定完毕后，固定好焊接好引线的焊片，并将引线引出塑料管。
制作一个木板支架（图4），注意要非常牢靠。
将塑料支架固定在模板支架上（图5，图6），一定要牢靠。
制作一个次级线圈（图7），据国外资料，该次级线圈的直径最佳值为初级线圈直径的1/5左右。
铝环，内部穿引细花线制成（图8）。
将次级线圈的引出线连接在BNC插座上（图9）据测定和计算，该短波环的电感量为2uH，配2250pF双连空变，其谐振频率大约为2-12MHz，另配360pF单联空变，其谐振频率约为5-23MHz。
要注意的是两个可变要有一定的隔离距离，否则会相互干扰（图10）采用一只波段开关分开（图11）2.050-12.700MHz；短波2：4.900-23.000MHz。
这样，白天可使用短波2，晚间可使用短波1（图12）使用该环形天线，各频点信号谐振尖锐，晚间的低频短波电台如上海的浦江台AM3280，新疆格尔木台AM3985，甘南台AM3990，等顺利收到。
日间的USB13362也可用139B顺利收到。
表明短波环形天线在对抗电场杂波干扰中有一定作用。

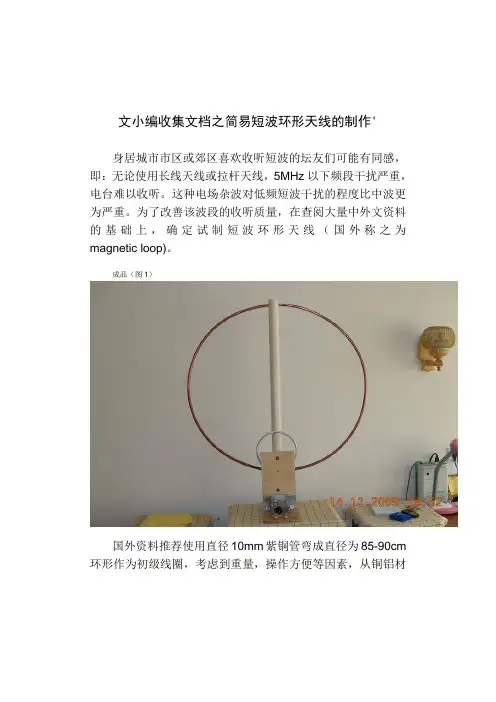

文小编收集文档之简易短波环形天线的制作'身居城市市区或郊区喜欢收听短波的坛友们可能有同感，即：无论使用长线天线或拉杆天线，5MHz以下频段干扰严重，电台难以收听。
这种电场杂波对低频短波干扰的程度比中波更为严重。
为了改善该波段的收听质量，在查阅大量中外文资料的基础上，确定试制短波环形天线（国外称之为magnetic loop)。
成品（图1）国外资料推荐使用直径10mm紫铜管弯成直径为85-90cm 环形作为初级线圈，考虑到重量，操作方便等因素，从铜铝材商店购进直径为13mm的紫铜管2.8m，弯成直径为87cm的铜环。
同时，采用1m的50塑料管支撑铜环。
这是铜环上部的固定点（图2）铜环下部的固定点（图3）。
这里要注意的是要在铜管的两端钻好小洞，小洞可以拧上螺丝并可固定小焊片。
铜环两端固定完毕后，固定好焊接好引线的焊片，并将引线引出塑料管。
制作一个木板支架（图4），注意要非常牢靠。
将塑料支架固定在模板支架上（图5，图6），一定要牢靠。
制作一个次级线圈（图7），据国外资料，该次级线圈的直径最佳值为初级线圈直径的1/5左右。
该次级圈采用10mm铝管并用电饭煲内胆圆形定型为直径17cm的铝环，内部穿引细花线制成（图8）。
将次级线圈的引出线连接在BNC插座上（图9）据测定和计算，该短波环的电感量为2uH，配2250pF双连空变，其谐振频率大约为2-12MHz，另配360pF单联空变，其谐振频率约为5-23MHz。
要注意的是两个可变要有一定的隔离距离，否则会相互干扰（图10）采用一只波段开关分开（图11）据实际测试，该短波环形天线的工作频率为短波1：2.050-12.700MHz；短波2：4.900-23.000MHz。
这样，白天可使用短波2，晚间可使用短波1（图12）使用该环形天线，各频点信号谐振尖锐，晚间的低频短波电台如上海的浦江台AM3280，新疆格尔木台AM3985，甘南台AM3990，等顺利收到。
简易短波环形天线得制作身居城市市区或郊区喜欢收听短波得坛友们可能有同感,即:无论使用长线天线或拉杆天线,５MHz以下频段干扰严重,电台难以收听。
这种电场杂波对低频短波干扰得程度比中波更为严重。
为了改善该波段得收听质量,在查阅大量中外文资料得基础上,确定试制短波环形天线(国外称之为magnetic lｏop)。
成品(图１)ﻫ国外资料推荐使用直径10ｍｍ紫铜管弯成直径为85－90cｍ环形作为初级线圈,考虑到重量,操作方便等因素,从铜铝材商店购进直径为13mm得紫铜管2.8m,弯成直径为8７cm得铜环。
同时,采用1m得50塑料管支撑铜环。
这就是铜环上部得固定点(图2)ﻫ铜环下部得固定点(图3)。
这里要注意得就是要在铜管得两端钻好小洞,小洞可以拧上螺丝并可固定小焊片。
铜环两端固定完毕后,固定好焊接好引线得焊片,并将引线引出塑料管。
制作一个木板支架(图4),注意要非常牢靠。
将塑料支架固定在模板支架上(图5,图6),一定要牢靠。
ﻫ制作一个次级线圈(图７),据国外资料,该次级线圈得直径最佳值为初级线圈直径得1/5左右、ﻫ该次级圈采用10mｍ铝管并用电饭煲内胆圆形定型为直径17cm得铝环,内部穿引细花线制成(图８)。
ﻫ将次级线圈得引出线连接在BNC插座上(图9)据测定与计算,该短波环得电感量为２ｕH,配２250ｐF双连空变,其谐振频率大约为2—１2MHz,另配360pF单联空变,其谐振频率约为５—23MHz。
要注意得就是两个可变要有一定得隔离距离,否则会相互干扰(图１0)采用一只波段开关分开(图11)ﻫ据实际测试,该短波环形天线得工作频率为短波1:２、050－12、700MHz;短波2:４。
9０0—23.０00MHz。
这样,白天可使用短波2,晚间可使用短波1(图12)ﻫ使用该环形天线,各频点信号谐振尖锐,晚间得低频短波电台如上海得浦江台AM3２８0,新疆格尔木台AM３9８5,甘南台ＡM3990,等顺利收到。
日间得ＵSB１3３６2也可用1３9B顺利收到、表明短波环形天线在对抗电场杂波干扰中有一定作用。
自己动手,丰衣足食, 制作短波框形天线材料:1.2米木条(竹条,PVC管等不限)两根10-365pf可变电容一个 (其它规格也可以,但是最小值最好不要高过20皮法,否则频率高端上不去14号漆包线(直径2毫米)约3.5米(主框用), 其它线材也可,效果可能有所不同,基本上是越粗的越好14号漆包线约85公分(感应环用),其它线材也可,效果可能有所不同同轴电缆3米插头一个(视收音机接口而定)热融胶/乳胶/螺丝等不限制作:(以木条为例)1 将两根木条接成一个十字.俺手头是两根18乘30毫米的木条,在每条中间各开了个18乘15的口子相对一嵌就成了,想省事用螺丝也可以.2 木十字的四头离边缘一两公分的地方各钻一个3毫米左右的孔供穿线用,选其中一头,在往里一两公分的地方再钻一个孔供固定第二个线头使用.3 将可变电容固定在靠近钻了两个孔的木条那一头的地方.4 将漆包线从选定那头的一个孔开始穿,依此穿过另外三头,最后再从开始这头的另一个孔穿过,细心拉直,两边都留一两公分的头,刮去漆皮.5 用短线连接一线头到可变的动片端子,另一头到可变的定片端子,焊好.6 将另一段短漆包线两头刮好,弯成圆形感应环,7 将电缆两边去皮, 一头接插头焊好,另一头芯线与屏蔽层分别接感应环的两头焊好.8 将感应环固定在十字的中心位置附近(作为临时措施,俺就用了些橡胶泥粘上去)9 在可变电容相对的另一头加一个挂钩或者绑段绳子,将天线挂在合适位置.制作结束!几点说明:1-使用: 将电缆插头端连接到收音机天线插口,调节收音机到所收听频率,然后调节天线可变电容到信号最好即可.2-调谐范围: 如果用10-365可变,这个天线基本可以在4-16MHz范围内使用. 如果想收听80米业余波段,需要增大可变的最大电容(俺用了个两大两小的四联,其中最大一联是9-386pf,两个大联并联起来大概是20-714pf,收80米是没有问题了)3-方向性: 这个框形天线有一定的方向性,在频段低端更明显,因此可以天线朝向在三维上调整以取得最佳收听效果.4-收听效果: 相比接天调的8米长线,此框形天线接收的信号即使强度稍差,但一般要干净许多,实际收听效果要好很多.试验时,80米上一些用框形天线收听十分清楚的信号,换长线后由于干扰完全无法收听,5-个人猜想: 如果绕两圈,间隔一公分左右,估计灵敏度会有所增强,但是频率高端可能不容易超过12MHz了.。
M-409、M-527短波天线使用说明书M-409短波天线是一款工作在3.5MHz、7 MHz、14 MHz、21 MHz、29 MHz的五波段缩短型短波天线，3.5MHz、7 MHz、21 MHz共用一对振子，14 MHz、29 MHz 用一对振子，最长的一对振子长度小于20米，因此适合在较小的场地、空间工作。
而M-527短波天线则是一款工作在业余黄金频段的7 MHz、14 MHz、21 MHz 三波段缩短型短波天线，只用一对振子长度约10米。
1. M-409、M-527短波天线线圈及BALUN的使用建议因成都没有北方严寒，南方的酷暑，所以M－409、M-527没有经过严格的考验，为了避免灾难的发生，请注意以下几点。
（1）水平架设时，请用撑竿给BALUN支撑。
（2）倒V架设时，请别用振子当拉绳。
（3）请别把振子绷得像弓弦一样紧。
（4）请用绝缘板给BALUN做一个拉力扩展板。
（5）在刮大风，用较粗的导线做振子，严寒的冬季天线上结有冰凌时，线圈会承受不住巨大的拉力而损坏，请用绝缘板为陷波线圈做一个拉力扩展板，分担线圈承载的拉力。
2.天线导线的选择理论上，任何能够支撑住本身重量的导线都可用于制作天线。
为了使天线能正常工作，在选择导线时，应考虑到：“在有拉力时，这种线会不会变长，从而改变它的频率呢？冬天结了冰之后，它能否经得住？它的绝缘层是否容易坏？”另外，应该避免使用细导线，因导线越细，天线对频率的变化就越敏感。
因此，天线导线不仅必须有抗拉的特性，而且还必须经得起冰的重力和狂风的袭击。
在选择制作天线的导线时，请大家记住下面几条原则：（1）粗导线比细导线好；（2）绝缘导线比裸导线好；（3）硬铜线比软铜线好；（4）多股导线比单股导线好（射频电流只沿导线的外表层传导）。
3.M-409、M-527短波天线架设前的准备感谢您使用M－409、M-527短波天线，天线各部分请见图。
M-409、M-527各波段的振子长度分别是M-409天线：A段3.7m (M-527天线J段3.7m)2根，B段4.2m （M-527天线K段0.8m ）2根，C段2.8m (M-527天线L段1.4m)2根，D段2.8m 2根，E 段1.4m 2根，以上包括打结、折返等安装尺寸。
最实用最简单的短波抗干扰天线制作（大全）第一篇：最实用最简单的短波抗干扰天线制作（大全）最实用最简单的短波抗干扰天线制作一.材料短波收音机一台,附加天线一支(要比收音机天线短2cm,也可用其他电线代替)，三合板一块(面积约30x60cm)，小钩子四个，锡纸两张(也可用其他导电材料代替)，尺寸跟收音机面积一样或稍大一点，小木头一块(面积约4x4x2cm)，电线两段(约10cm)小螺丝钉两个，橡皮筋两条。
二.程序 1.将两块锡纸分别按图上的位置平贴在三合板上(锡纸不能相交)。
将四个钩子分别钉在放收音机的锡纸四周(用来固定收音机)。
2.在木块上钻一个与天线底部直径相当的孔。
插入天线，其底部要连接电线。
电线的另一端用螺丝钉固定在放收音机的锡纸上。
将木块按图所示位置固定在三合板上。
3.用螺丝钉将电线的一头固定在另一张锡纸上，另一头缠绕在收音机的天线上。
4.将收音机按照图上等样子平放在锡纸上，用两根橡皮筋十字交叉将收音机固定在板子上。
这时，收音机的天线及第二支天线同时处于垂直三合板的位置。
收音机的天线全部拉出，第二支天线的高度应稍低于收音机的天线。
这样，系统就完成了。
5.将收音机调到要听的频率，然后放置在一个相对空旷的地方(如窗户旁)。
旋转三合板的角度直至找到最佳收听效果。
旋转时手不能触摸锡纸，收音机及天线。
6.以上方法如得不到良好的收听效果，还可先调整收音机天线的角度，然后再进行旋转。
以致得到最佳收听效果。
如一个频率不行，要调到另一个频率，重复以上步骤，以达到最佳频率的最佳收听效果为止。
注：如果干扰信号与广播信号来自同一方向，这一系统很难有效。
第二篇：简易短波环形天线的制作简易短波环形天线的制作身居城市市区或郊区喜欢收听短波的坛友们可能有同感，即：无论使用长线天线或拉杆天线，5MHz以下频段干扰严重，电台难以收听。
这种电场杂波对低频短波干扰的程度比中波更为严重。
为了改善该波段的收听质量，在查阅大量中外文资料的基础上，确定试制短波环形天线（国外称之为magnetic loop)。
