压缩空气管道的选择

压缩空气管道是一种用于传输压缩空气的管道系统，广泛应用于工业、建筑、交通等领域。

根据不同的标准，压缩空气管道有多种分类方式。

根据管道的材料和规格，压缩空气管道可分为以下几种：
1. 按材料分类：压缩空气管道可分为碳钢管、不锈钢管、铜管、铝管、橡胶管、塑料管等。

不同材料的管道具有不同的耐压、耐腐蚀、耐温等性能，适用于不同的工况和环境。

2. 按规格分类：压缩空气管道的规格包括管径、压力等级、壁厚等。

根据不同的工况和流量需求，可以选择不同规格的管道。

一般来说，管径越大，流量越大，但同时管道的阻力也会增加。

压力等级和壁厚则与管道的耐压能力和安全性能有关。

此外，根据用途和功能，压缩空气管道还可以分为以下几种：
1. 输气管道：用于长距离输送压缩空气，一般采用高压管道，以保证输送效率和减少能量损失。

2. 分配管道：将压缩空气分配到各个用气点，一般采用低压管道，以满足不同设备和应用的需求。

3. 支管：连接主输气管道和分配管道的管道，起到分流和减压的作用。

4. 软管：用于连接压缩空气设备和用气设备，方便安装和使用。

以上是压缩空气管道的简单介绍，如需了解更多信息，建议咨询专业人士或查阅相关行业规范。

压缩空气管径、流量及相关
压缩空气流量通常为标准状况下流量，例如空压机样本中的流量此标准状况一般指国家标准GB3853对一般容积式空气压缩机的吸气状态规定为：空气温度t=20℃，绝对压力P=0.1MPa，相对湿度φ=0％
标示方法可以为Nm3/min或Nm3/h.
另外对压缩空气系统压力在0.6-1.0MPa之间，流速范围为50以下管径12m/s, DN50管径流速为13m/s, 50以上流速为15m/s.(此时的流量取值不能根据标准状态下流量直接计算）
需要换算成相应压力标准下的流量。

如：标准状态下流量为5430Nm3/h，换算成0.85MPa下流量为5430/8.5=639m3/h, 取流速为15m/s, 可以求得管径为123，取整为DN125的管径。

另外，压缩机的功率对应流量为生产1m3/h、0.7MPa的压缩空气需要5.3kw的电能。

压缩空气管道的选择d=18.8(Q/v)1/2d为管道内径，mmd为管道内径，mmQ为介质容积流量，m3/hv为介质平均流速，m/s，此处压缩气体取流速10-15m/s。

计算，d＝48.5mm，实际取57×3.5管道即可。

说明，上述计算为常温下的计算，输送高温气体另行计算为宜。

上述Q指实际气体流量，当指标况下应换算为实际气体流量，由pv=nRT 公式可推导出。

一、空压管道设计属于压力管道范畴（压力大于0.1MPa,管径大于25MM）,你所在的单位应持有《中华人民共和国特种设备设计许可证》。

二、空压站及管道设计，应参照有关规范及相关设计手册。

1、GB50029-2003 压缩空气站设计规范2、GB50316-2000 工业金属管道设计规范3、动力管道设计手册机械工业出版社三、压力管道设计，应按持证单位的《设计质量管理手册》《压力管道设计技术规定》《设计管理制度》等工作程序进行，这是单位设计平台的有效文件，有利于设计工作的正常开展。

四、设计前应有相关设计参数，你的问题中没有说明，无法具体回答。

五、问题1①管材的使用要求应按GB50316-2000执行，参照相关的材料章节。

②公称直径为表征管子、管件、阀门等囗径的名义内直径，其实际数值与内径并不完全相同。

钢管是按外径和壁厚系列组织生产的，管道的壁厚应参照GB50316中金属管道组成件耐压强度计算等有关章节。

根据GB/8163或GB3087或GB6479或GB5310，选用壁厚应大于计算壁厚。

问题2①压力管道的连接应以焊接为主，阀门、设备接囗和特殊要求的管均应用法兰连接。

②有关阀门的选用建议先了解一下阀门的类型、功能、结构形式、连接形式、阀体材料等。

压缩空气管可选用截止阀和球阀，大管径用截止阀，小管径用球阀。

一为安全，二为经济，所谓安全，就是有毒易燃易爆的介质，比如乙炔、纯氧管道，这些介质一旦流速过快，有爆炸等安全方面的危险，所谓经济，就是要算经济账，比如你的压缩空气，都是用压缩机打出来的，压缩机要消耗电，或者消耗蒸汽，要耗电就要算钱，经济流速的选择就是因流速而引起的压力降不能过大，要在经济的范围之内。

压缩空气管道布置的要求一、管道走向设计方案：1.管道走向应简洁、直接、合理，避免过度弯曲和多次连接，以减少压缩空气流动中的压力损失。

同时，应避免管道与设备或结构物的冲突，确保管道的通畅。

2.管道走向要尽量短，减少管道长度，降低压缩空气流动中的能量损失，提高压缩空气供给的效率。

3.管道走向应避免穿越有易燃、易爆等危险场所，防止因管道泄漏引发事故。

4.管道走向应尽量避免与其他管道交叉布置，避免互相干扰和交叉的排气口。

5.管道走向应考虑管道维修和保养的便利性，留有足够的操作和检修空间。

二、管道直径设计：1.根据压缩空气的使用压力、流量和管道长度等参数，合理选择管道的直径。

通常情况下，管道直径越大，管道压降越小，供气能力越强。

2.管道直径设计应考虑未来可能的扩容需求，避免后期改造的不便。

三、管道材质选择：1.常用的压缩空气管道材质有铁、不锈钢、镀锌钢和塑料等。

根据使用环境和气体性质，选择合适的材质。

例如，在湿润环境中，不锈钢和镀锌钢具有较好的耐腐蚀性能。

2.对于高压管道，应选择耐压性能好的材质来确保安全。

四、管道支架和固定：1.管道应采用稳固的支架和固定装置进行固定，防止管道移位和振动。

2.支架的间距应根据管道直径、材质和使用压力等参数来设计，保证管道的稳定性和可靠性。

五、排气口和阀门布置：1.在管道的最低点和高点设置排气口，以便于管道内积聚的水分和空气排出。

2.根据需要，在管道上设置调节阀、切断阀、排水阀等，以方便管道控制和维护。

六、管道标识：1.对每段管道进行标识，明确管道用途和流向，便于操作和维护人员的辨认。

2.标识应使用耐久、易识别的标识材料，确保其持久性和清晰度。

七、管道安全：1.在设计和安装过程中，应重点考虑管道安全，防止管道泄漏、爆裂等事故的发生。

2.在管道中设置适当的安全阀和压力表，及时监测和调整压缩空气的压力。

3.定期对压缩空气管道进行检查、维护和清洗，确保管道的安全运行。

以上是压缩空气管道布置的一些要求。

压缩空气管径的选择1、平方单位上面压缩空气压力及速度的换算公式：P=0.5ρV2ρ---密度（压缩空气密度）V2---速度平方P--静压（作用于物体表面）2、压缩空气流量、流速的计算流量=管截面积X流速=0.002827X管径^2X流速(立方米/小时)^2：平方。

管径单位：mm流速可用柏努力方程;Z+(V2/2g)+(P/r)=0r=ρgV2是V的平方,是流速Z是高度.(水平流动为0)ρ是空气密度.g是重力加速度=9.81P是压力(MPa)3、压缩空气管路配管应注意的事项(1) 主管路配管时，管路须有1°～2°的倾斜度，以利于管路中冷凝水的排出，如图1、图2所示。

(2) 配管管路的压力降不得超过空压机使用压力的5%，故配管时最好选用比设计值大的管路，其计算公式如下：管径计算d＝mm＝mm其中Q压－压缩空气在管道内流量m3/minV－压缩空气在管道内的流速m/sQ自－空压机铭牌标量m3/minp排绝－空压机排气绝压bar（等于空压机排气压力加1大气压）(3) 支线管路必须从主管路的顶端接出，以避免主管路中的凝结水下流至工作机械中或者回流至空压机中。

(4) 管路不要任意缩小或放大，管路需使用渐缩管，若没有使用渐缩管，在接头处会有扰流产生，产生扰流则会导致大的压力降，同时对管路的寿命也有不利影响。

(5) 空压机之后如果有储气罐及干燥机等净化缓冲设备，理想的配管顺序应是空压机＋储气罐＋干燥机。

储气罐可将部分的冷凝水滤除，同时也有降低气体温度的功能。

将较低温度且含水量较少的压缩空气再导入干燥机，则可减轻干燥机负荷。

(6) 若空气使用量很大且时间很短，最好另加装一储气罐做为缓冲之用，这样可以减少空压机加泄载次数，对空压机使用寿命有很大的益处。

(7) 管路中尽量减少使用弯头及各种阀类。

(8) 理想的配管是主管线环绕整个厂房，这样可以在任何位置均可以获得双方向的压缩空气。

如在某支线用气量突然大增时，可以减少压降。

压缩空气超级管道的施工要求主要包括以下几个方面：
1. 管道材料：应选择高强度、耐腐蚀、抗磨损的管材，如不锈钢、合金钢、铜管等。

同时，管道的连接方式应保证密封性好、不易泄露。

2. 管道安装：在安装压缩空气超级管道时，应确保管道的走向合理、顺畅，避免出现过多的弯头和分支。

管道的固定应牢固，防止振动和移位。

另外，为了便于维护和清洁，管道应设置必要的支撑和吊架。

3. 管道清洁：在安装前应对管道进行彻底清洗，清除管内杂质，以确保压缩空气的质量。

在安装过程中，应避免将杂物带入管道内。

4. 管道压力测试：在安装完成后，应对管道进行压力测试，检查管道的密封性能。

测试压力不应超过管道的设计压力，测试时间也不应过短。

5. 压缩空气质量：为了确保超级管道的性能和寿命，应保证进入管道的压缩空气质量符合要求。

对于水分、油雾、尘埃等杂质，应设置相应的过滤器进行去除。

6. 管道维护：在长期使用过程中，应对管道进行定期检查和维护，及时发现并解决潜在问题。

对于易损件，应及时更换以保证管道的正常运行。

7. 安全措施：在施工过程中，应采取必要的安全措施，如穿戴防护服、使用安全带等。

同时，对于可能存在的危险源应进行标识和隔离，确保施工安全。

总之，压缩空气超级管道的施工要求较高，需要专业的技术和严格的管理。

在施工过程中，应遵循相关标准和规范，确保施工质量符合要求。

压缩空气管道技术标准及要求压缩空气管道技术标准及要求。

一、引言。

压缩空气管道是工业生产中常用的管道设施，其质量和安全性直接关系到生产效率和人员安全。

因此，对压缩空气管道的技术标准和要求需要严格规范，以确保其正常运行和安全使用。

二、管道材料。

1. 管道材料应选用符合国家标准的优质钢材，具有良好的耐压性和耐腐蚀性，能够承受压缩空气的高压力和高温度。

2. 管道焊接应符合相关标准要求，焊缝应牢固、密封，不得有裂纹和气孔。

三、管道设计。

1. 管道设计应符合国家相关标准，考虑到压缩空气的流量、压力和温度等因素，合理确定管道尺寸和布局。

2. 管道应设置排水装置，及时排除管道内部的凝结水和油污，防止对设备和工艺造成影响。

四、管道安装。

1. 管道安装应由具有相关资质的施工单位进行，严格按照设计要求进行施工，保证管道的平整、密封和稳固。

2. 安装过程中应注意管道的防腐蚀处理，确保管道的使用寿命和安全性。

五、管道检测。

1. 管道安装完成后，应进行压力测试，确保管道的密封性和耐压性符合要求。

2. 定期对管道进行检测和维护，发现问题及时处理，确保管道的正常运行和安全使用。

六、管道使用。

1. 使用过程中应定期清理管道内部的沉积物和污垢，保持管道的畅通和清洁。

2. 管道使用过程中如发现异常，应及时停止使用并进行检修，以免造成意外事故。

七、总结。

压缩空气管道作为工业生产中重要的设施，其技术标准和要求对于生产效率和人员安全至关重要。

只有严格按照相关标准进行设计、安装、检测和使用，才能确保管道的正常运行和安全使用。

希望各相关单位和人员能够重视压缩空气管道的技术标准和要求，共同维护生产安全和人员健康。

压缩空气管道管理规定
1. 管道规格：压缩空气管道应符合国家相关标准和规定，管道的直径、壁厚等参数应满足设计要求。

2. 材质选择：管道材质应选用耐压强度高、耐腐蚀性能好的材料，如碳钢、不锈钢等。

3. 安装方法：管道的安装应符合国家相关标准和规定，采用焊接、承插连接等方法进行连接。

管道连接处应严密，避免漏气现象。

4. 支撑与固定：管道应设置支撑架或支撑装置，保证管道的稳定性和安全性。

5. 检查与维护：定期对管道进行检查，发现问题及时修复，确保管道的正常运行。

维修过程中应严禁在管道上进行火焰作业。

6. 防护措施：压缩空气管道应设置防护装置，如隔热层、防护罩等，以降低管道表面温度和防止触碰。

7. 标志标识：对管道进行标志标识，明确管道用途、流体介质、流向等信息，以方便操作人员和维护人员识别。

8. 管道清洗：新建或维修的管道在投入使用前应进行清洗，确保管道内部无杂质和污垢。

9. 应急处理：建立压缩空气管道的应急处理机制，制定相应的应急预案，确保在突发情况下能够及时处理并保障人员安全。

10. 培训与安全意识：对操作人员进行必要的培训，提高其安全意识和应急处理能力，确保管道的安全运行。

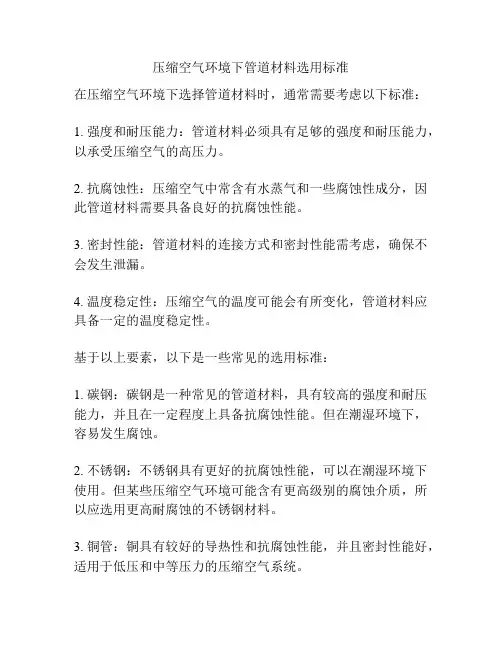

压缩空气环境下管道材料选用标准
在压缩空气环境下选择管道材料时，通常需要考虑以下标准：
1. 强度和耐压能力：管道材料必须具有足够的强度和耐压能力，以承受压缩空气的高压力。

2. 抗腐蚀性：压缩空气中常含有水蒸气和一些腐蚀性成分，因此管道材料需要具备良好的抗腐蚀性能。

3. 密封性能：管道材料的连接方式和密封性能需考虑，确保不会发生泄漏。

4. 温度稳定性：压缩空气的温度可能会有所变化，管道材料应具备一定的温度稳定性。

基于以上要素，以下是一些常见的选用标准：
1. 碳钢：碳钢是一种常见的管道材料，具有较高的强度和耐压能力，并且在一定程度上具备抗腐蚀性能。

但在潮湿环境下，容易发生腐蚀。

2. 不锈钢：不锈钢具有更好的抗腐蚀性能，可以在潮湿环境下使用。

但某些压缩空气环境可能含有更高级别的腐蚀介质，所以应选用更高耐腐蚀的不锈钢材料。

3. 铜管：铜具有较好的导热性和抗腐蚀性能，并且密封性能好，适用于低压和中等压力的压缩空气系统。

4. 塑料管：某些特殊环境下，如潮湿或腐蚀性较强的压缩空气环境，可以考虑使用特殊的耐化学腐蚀性能的塑料管材。

在选择管道材料时，还需结合实际情况，如压力、温度、环境和管道规格等因素综合考虑，可以咨询专业工程师进行选择和评估。
