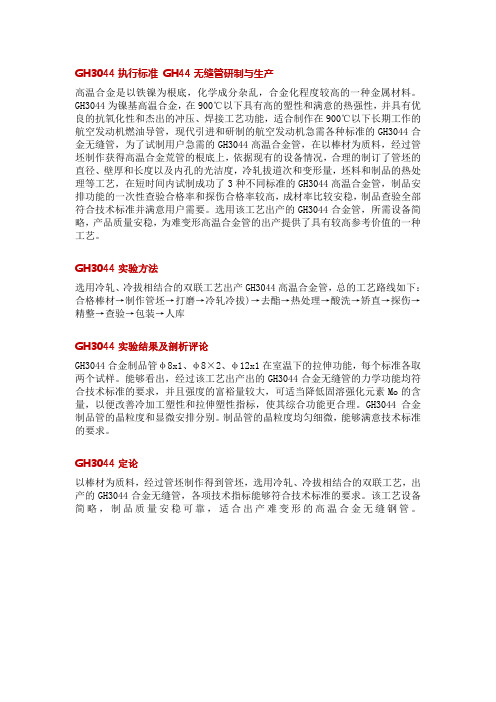

GH44高温合金热处理工艺

GH3044执行标准GH44无缝管研制与生产高温合金是以铁镍为根底，化学成分杂乱，合金化程度较高的一种金属材料。

GH3044为镍基高温合金，在900℃以下具有高的塑性和满意的热强性，并具有优良的抗氧化性和杰出的冲压、焊接工艺功能，适合制作在900℃以下长期工作的航空发动机燃油导管，现代引进和研制的航空发动机急需各种标准的GH3044合金无缝管，为了试制用户急需的GH3044高温合金管，在以棒材为质料，经过管坯制作获得高温合金荒管的根底上，依据现有的设备情况，合理的制订了管坯的直径、壁厚和长度以及内孔的光洁度，冷轧拔道次和变形量，坯料和制品的热处理等工艺，在短时间内试制成功了3种不同标准的GH3044高温合金管，制品安排功能的一次性查验合格率和探伤合格率较高，成材率比较安稳，制品查验全部符合技术标准并满意用户需要。

选用该工艺出产的GH3044合金管，所需设备简略，产品质量安稳，为难变形高温合金管的出产提供了具有较高参考价值的一种工艺。

GH3044实验方法选用冷轧、冷拔相结合的双联工艺出产GH3044高温合金管，总的工艺路线如下：合格棒材→制作管坯→打磨→冷轧冷拔)→去酯→热处理→酸洗→矫直→探伤→精整→查验→包装→人库GH3044实验结果及剖析评论GH3044合金制品管φ8x1、φ8×2、φ12x1在室温下的拉伸功能，每个标准各取两个试样。

能够看出，经过该工艺出产出的GH3044合金无缝管的力学功能均符合技术标准的要求，并且强度的富裕量较大，可适当降低固溶强化元素Mo的含量，以便改善冷加工塑性和拉伸塑性指标，使其综合功能更合理。

GH3044合金制品管的晶粒度和显微安排分别。

制品管的晶粒度均匀细微，能够满意技术标准的要求。

GH3044定论以棒材为质料，经过管坯制作得到管坯，选用冷轧、冷拔相结合的双联工艺，出产的GH3044合金无缝管，各项技术指标能够符合技术标准的要求。

该工艺设备简略，制品质量安稳可靠，适合出产难变形的高温合金无缝钢管。

高温合金热处理高温合金的性能与其组织有密切关系，高温合金的组织是可以通过热处理来调整的，如合金的晶粒大小，碳化物形态和分布，金属间化合物(γ’)的大小和分布等都是通过热处理工艺来控制的。

对于变形合金来说，热处理尤为重要。

高温合金的热处理一般由固溶处理、中间处理和时效处理组成。

(1) 固溶处理固溶处理是为了溶解基体内碳化物、γ’相等以得到均匀的晕饱和固溶体，便于时效时重新析出颗粒细小、分布均匀的碳化物和γ’等强化相，同时消除由于冷热加工产生的应力，使合金发生再结晶。

其次，固溶处理是为了获得适宜的晶粒度，以保证合金高温抗蠕变性能。

固溶处理的温度范围大约在980~12500C之间，主要根据各个合金中相析出和溶解规律及使用要求来选择，以保证主要强化相必要的析出条件和一定的晶粒度。

对于长期高温使用的合金，要求有较好的高温持久和蠕变性能，应选择较高的固溶温度以获得较大的晶粒度；对于中温使用并要求较好的室温硬度、屈服强度、拉伸强度、冲击韧性和疲劳强度的合金，可采用较低的固溶温度，保证较小的晶粒度。

高温固溶下理时，各种析出相都逐步溶解，同时晶粒长大；低温固溶处理时，不仅有主要强化相的溶解，而且可能有某些相的析出。

对于过饱和度低的合金，通常选择较快的冷却速度（如油水冷）；对于过饱和度高的合金，通常为空气中冷却。

（2）中间处理、中间处理即二次固溶处理或中间时效处理，其主要作用是改变晶界上析出的碳化物数量、形态和分布，其次是在合金中造成大小两种γ’的合理分布，以显著提高合金的持久寿命和塑性。

中间处理的温度大约在1000~11500C,在保温和冷却过程中，晶界析出链状碳化物，起强化晶界作用。

对于过饱和度低的合金，经中间处理后，可以避免晶界细胞状M23C6析出，在晶界产生富Cr的块状碳化物，由于晶界区域Cr浓度降低，提高了AI Ti的溶解度，使γ’溶德意志联邦共和国基体内，造成晶界贫γ’区的出现。

适当宽度的贫γ’区有一定塑性，在高温应力作用下能发生松弛、解除应力集中，延缓裂纹产生，提高持久寿命。

高温合金热处理工艺嘿，朋友们！今天咱就来聊聊高温合金热处理工艺这个有意思的事儿。

你说这高温合金啊，就像是个厉害的战士，能在高温的环境下依然坚韧不拔。

那热处理工艺呢，就是让这个战士变得更强大、更厉害的秘密武器啦！想象一下，高温合金就像是一块未经雕琢的璞玉，而热处理工艺就是那巧夺天工的雕琢之手。

通过不同的热处理方式，能让高温合金展现出各种神奇的特性。

比如说退火，这就好比让战士好好休息一下，放松放松，消除一下内部的应力，让它变得更加温顺、好加工。

而固溶处理呢，就像是给战士来一场特训，让那些有用的元素均匀地分布在合金里，提升它的性能。

淬火呢，那可刺激啦！就像把战士突然丢进冰水里，快速冷却，让它变得坚硬无比，能抵御各种强大的压力。

回火就像是给刚刚经历激烈战斗的战士做个按摩，让它缓解一下紧张的情绪，调整一下状态，变得更加稳定、可靠。

这热处理工艺可不能马虎啊！就跟咱做饭似的，火候、时间都得把握得恰到好处。

要是火候大了，那合金可能就被“烧糊”啦；要是火候小了，效果又出不来。

所以啊，这得靠经验丰富的师傅们来精心操作。

你知道吗，不同的高温合金需要不同的热处理工艺组合。

这就像是给不同性格的人搭配不同的训练方法一样，得因材施教。

而且，在这个过程中，还得时刻关注着合金的变化，稍有不对就得赶紧调整。

咱国家在高温合金热处理工艺方面那可是取得了不少成就呢！那些科研人员们就像一群神奇的魔法师，不断地探索、创新，让我们的高温合金变得越来越厉害。

这可都是他们的心血和智慧的结晶啊！我就问你，要是没有这厉害的热处理工艺，那些在高温环境下工作的机器设备怎么能可靠运行呢？那些航空发动机、燃气轮机等高科技产品怎么能发挥出它们的强大威力呢？所以说啊，这高温合金热处理工艺可真是太重要啦！咱可不能小瞧了这看似普通却暗藏玄机的工艺，它可是推动着我们国家科技发展的重要力量之一呢！让我们一起为这些默默奉献的科研人员和技术工人点赞吧！。

高温合金中的热处理工艺研究热处理是一种常见的金属加工和制造工艺，高温合金作为一种特殊的金属材料，其热处理工艺对其性能的提高和稳定至关重要。

一、高温合金的概念和分类高温合金是一类可用于高温（600℃以上）下工作的合金材料。

这类合金由于其优异的高温性能被广泛应用于航空、航天、核能、石化、冶金等领域。

根据合金元素成分和组织结构，高温合金可以分为两类，即铸造高温合金和变形高温合金。

铸造高温合金可以通过熔炼铸造方式制备得到，包括铸造钴基高温合金、铸造镍基高温合金、铸造铁基高温合金等。

变形高温合金可以通过加热变形方式制备得到，包括镍基高温合金、钴基高温合金、铁基高温合金等。

二、高温合金的热处理工艺高温合金的热处理工艺包括退火、固溶处理、时效处理等。

1.退火退火是指对高温合金进行加热至其细晶化温度，保温一定时间后冷却至室温的一种热处理方法。

退火能够消除材料内部的应力、亚晶点和缺陷，并使材料晶粒细化，提高其韧性和塑性。

但是，对于某些高温合金，如不锈钢，退火过程中会导致晶间腐蚀的出现。

2.固溶处理固溶处理是指将高温合金加热至其固溶温度，使得固溶体中的溶质原子进入固溶体结构中的间隙位置或取代固溶体晶格中的原子，后在适当的条件下急冷冷却得到超饱和固溶体的一种热处理方法。

固溶处理可以显著提高高温合金的强度和硬度，但也可能导致材料中的残余应力和晶界腐蚀现象的出现。

3.时效处理时效处理是指将经固溶处理后的高温合金在一定的温度下保温一定时间后进行水淬冷却的一种热处理方法。

时效处理能够通过固溶体中的溶质原子改变合金中的原子成分，使其更加稳定。

时效处理也是提高高温合金耐热、耐腐蚀性能的重要方法。

三、高温合金的热处理工艺应用高温合金是一种特殊的金属材料，其应用领域广泛，如航空、航天、核能、石油化工、冶金等方面。

（1）航空航天领域高温合金在航空、航天领域中的应用非常广泛。

在发动机中，高温合金作为一种关键材料，能够在极端的高温和高压环境下保证发动机的正常工作。

高温合金的热处理工艺研究一、前言高温合金是一种具有高强度、高耐热性能的金属材料，主要应用于航空、航天、能源等高端领域。

这种材料具有极高的使用价值，但在制造过程中需要进行热处理，以保证其性能达到预期水平。

本文将对高温合金的热处理工艺进行详细研究，分析其原理、方法以及现有的热处理工艺。

二、高温合金的热处理原理高温合金的热处理是指将高温合金进行加热、保温、冷却等一系列工艺过程，以改善其结构和性能，达到预期效果的加工方法。

热处理的原理在于利用温度的变化，改变材料的组织和性能，并使其达到设计要求。

高温合金是由多种合金元素组成的金属材料，其主要成分包括镍、铬、钨、钼等。

这些合金元素在不同的比例下，可以产生不同的组织结构和性能。

热处理主要分为退火、时效、固溶等多种方法。

退火热处理是指将高温合金加热到固定温度，然后缓慢冷却，以改善其塑性和韧性。

时效热处理是在固溶过程中，通过快速冷却和加热，使组织发生沉淀硬化的方法，以提高高温合金的强度。

固溶热处理是将高温合金加热到适当温度，溶解合金中的沉淀物或非金属夹杂物，以改善其塑性、韧性和加工性能。

三、高温合金的热处理方法1. 固溶热处理固溶热处理是指将高温合金加热到固定温度，使合金中的沉淀物或非金属夹杂物溶解在基体中，以提高其塑性、韧性和加工性能。

固溶热处理一般在950℃至1150℃之间进行，时间为1h至4h。

固溶后高温合金的性能会发生很大的变化，使其适用范围更加广泛。

2. 时效热处理时效热处理是一个很有效的方法，能够显著提高高温合金的强度和硬度。

时效过程一般需要将固溶后的高温合金快速冷却至室温，然后再加热到一个较低的温度进行保温。

时效温度以及保温时间与高温合金的成分有关。

一般情况下，时效温度在500℃至700℃之间，保温时间为1h至8h。

通过时效处理后的高温合金比未处理的高温合金拥有更好的强度和耐热性能。

3. 退火热处理退火热处理是一种较为简单的热处理方法，可以显著改善高温合金的塑性和韧性，减少强度和硬度。

GH4145乾福//金属//材料//供应//洽谈//①⑦⑦//④⑨⑦//⑦②②//⑧⑥GH4145简介GH4145合金主要是γ'[Ni3(Al,Ti,Nb)]相时效强化的镍基高温合金。

在980℃以下具有良好的耐腐蚀性和抗氧化性，在800℃以下具有高强度。

在540℃下具有良好的抗松弛性能，同时具有良好的成型性和焊接性能。

GH4145材料技术标准:GB/T 14992 高温合金和金属间化合物高温材料的分类和牌号GJB 2612A 焊接用高温合金冷拉丝材规范GJB 3527A 弹簧用高温合金冷拉丝材规范HB/Z 140 航空用高温合金热处理工艺Q/3B 4088 GH145合金毛细管材Q/3B 4198 GH145合金冷轧板材、带材乾福//金属//材料//供应//洽谈//①⑦⑦//④⑨⑦//⑦②②//⑧⑥GH4145冶炼工艺晶粒尺寸小于自耗生产的GH4145合金的平均晶粒尺寸，固溶温度升高，合金晶粒尺寸增大。

两种冶炼工艺生产的棒材晶粒度拐点温度分别为1100和1050℃。

经过1100℃固溶和时效热处理，平均晶粒尺寸趋于稳定。

GH4145合金的强化相主要是大立方γ强化相和小尺寸近球形γ强化相。

自耗制得的试验合金γ强化相的平均尺寸明显小于电渣制得的合金。

标准热处理下自耗生产的GH4145合金棒材的抗拉强度、屈服强度、伸长率和折减率明显高于电渣生产的GH4145合金棒材。

随着固溶温度升高，自耗GH4145合金在热处理下的耐久性较差，具有明显的缺口敏感性。

在相同的热处理制度下，电渣生产的GH4145合金的光滑缺口耐久性显着提高，没有缺口敏感性。

乾福//金属//材料//供应//洽谈//①⑦⑦//④⑨⑦//⑦②②//⑧⑥GH4145的激光点焊工艺及性能：1：焊点区域，由熔合区边缘的柱状晶和焊点中心区的等轴晶组成，焊点处接近母材一侧的金属液体过冷度减小以至于不能独立形成形核，所以整个熔合面上的晶粒为形核表面的连生生长，且由于熔池和基体之间的温度差呈梯度变化，所以有柱状晶区的形成，而等轴区形成的原因为随熔池逐渐冷却，熔池内的液态物质向焊点中心移动，成分的过冷度逐渐变大，柱状晶的生长被限制，且开始向等轴晶转变。

gh4169热处理工艺gh4169是一种高温合金材料，具有优异的高温耐蚀性、高强度和高温稳定性等特点，在航空、航天、能源等领域得到广泛应用。

然而，gh4169的性能和使用寿命与其热处理工艺密切相关。

本文将从gh4169的热处理工艺入手，探讨如何优化gh4169的性能和延长其使用寿命。

一、gh4169的热处理工艺gh4169的热处理工艺包括固溶处理、时效处理和再固溶处理三个步骤。

1. 固溶处理gh4169的固溶处理温度为980℃~1000℃，保温时间为1~2小时，冷却方式为水冷或空冷。

固溶处理的目的是将合金中的固溶体和析出相进行均匀分布，消除合金中的过饱和固溶体和析出相，提高合金的强度和韧性。

2. 时效处理gh4169的时效处理温度为720℃~750℃，保温时间为8~20小时，冷却方式为空冷。

时效处理的目的是在固溶处理的基础上，使合金中的析出相进一步细化和稳定，提高合金的强度和耐蚀性。

3. 再固溶处理gh4169的再固溶处理温度为980℃~1000℃，保温时间为1~2小时，冷却方式为水冷或空冷。

再固溶处理的目的是消除时效处理过程中产生的残余应力和变形，提高合金的耐蚀性和韧性。

二、gh4169热处理工艺的影响因素gh4169的热处理工艺受到多种因素的影响，包括固溶处理温度、保温时间、冷却方式、时效处理温度、保温时间、再固溶处理温度和保温时间等。

1. 固溶处理温度固溶处理温度对gh4169的性能影响较大，温度过高容易引起合金的晶粒长大和过度溶解，导致合金的强度和韧性下降；温度过低则会影响固溶体和析出相的分布均匀性，降低合金的性能。

因此，固溶处理温度应根据合金的具体成分和要求进行选择。

2. 保温时间保温时间是指将合金加热到固溶处理温度后，保持一定时间使合金中的固溶体和析出相达到均匀分布的时间。

保温时间过短会导致合金中固溶体和析出相分布不均匀，影响合金的性能；保温时间过长则会使析出相过多，导致合金的强度和韧性下降。

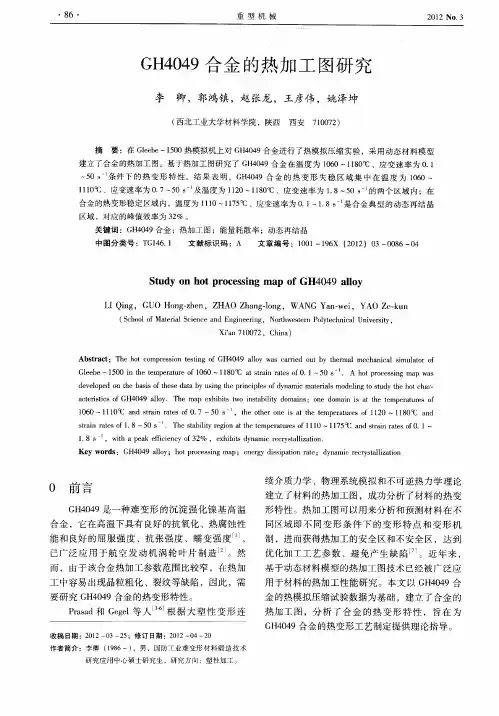

Ｌ ｉｇ Ｕ ｏｇｚｅ ，Ｚ Ａ ｈ ｎ — ｎ ，ＷＡ Ｇ Ｙ ｎｗ ｉ Ａ ｅｋ ｎ Ｉ ｎ ，Ｇ Ｏ Ｈ ｎ — ｎ Ｈ Ｏ Ｚ ａｇｌ ｇ Ｑ ｈ ｏ Ｎ ａ —ｅ，Ｙ Ｏ Ｚ —ｕ
（ ｃ ｏｌ ｆ ｔ ｉ ｃ ｎ ｅａ ｄ Ｅ ｇ ｅｒ ｇ ｏ ｈ ｅｔｒ ｏ ｔ ｈ ｉ ｌ ｎｖ ｒ ｔ ， Ｓ ｈ ｏ ｏ Ｍａ ｒ ｌ ｉ ｃ ｎ ｎ ｉ ｅ ｎ ，Ｎ ｒ ｗ ｓ ｎＰ ｌ ｅ ｎｃ ｉ ｓｙ ｅａ Ｓ ｅ ｎ ｉ ｔ ｅ ｙ ｅ ａＵ ｅ ｉ Ｘ ’ １０ ２ ｈｎ ） ｉ ｎ７ ０ ７ ，Ｃ ｉ ａ ａ
能 和 良好 的屈 服 强度 、抗 张 强度 、蠕 变 强度 ¨ ， Ｊ 已广泛 应 用 于航 空发 动机 涡轮 叶 片 制 造 。然
建立 了合金的热加工图。基于热加工图研究 了 Ｇ ４４ Ｈ ０ ９合金 在温度 为 １６ ００～１８ ￣ １０Ｃ、应变 速率为 ０ １ ．
～
５ 条件 下 的热 变形 特 性。结果 表 明 ，Ｇ ４ ４ ０ｓ Ｈ ０ ９合 金 的热 变 形 失稳 区域 集 中 在温 度 为 １６ ０ ０～
１１ ％ 、应变速率为 ０ ７～ ０ｓ 及温度 为 １２ １０ ． ５ １０～１８ ＇ １０Ｅ、应变速 率为 １８— ０ｓ 的两个 区域 内 ；在 ． ５ 合金 的热变形稳定区域 内，温度为 １ １ １０～１７ ￣ １５Ｃ、应变速率为 ０ １ ． 是合金典 型的动态再结 晶 ． ～１８ｓ 区域 ，对应的峰值效率为 ３ ％ 。 ２ 关键词 ：Ｇ ４ ４ Ｈ ０ ９合金 ；热加工图 ；能量耗散率 ；动态再 结晶
ｓｒ ｉ ａｅ ｆ１ ８～５ 一 ． Ｔ ｅｓａ ｉ ｔ ｅ ｉｎ ａ ｅ ｔｍｐ ｒｔ ｒ ｓｏ １ ０～１ ７ ℃ ａ ｄ ｓ ａ ｎ ｒｔ ｓ０ ０ １～ ｔａｎ ｒ ｔｓｏ ． ０ Ｓ ｈ ｔ ｂｌ ｙｒ ｇｏ ｔ ｈ ｅ ｅａ ｕ ｅ ｆ １ ｉ ｔ １ １５ ｎ ｔ ｉ ａｅ ｆ ． ｒ

GH3044(GH44)高温合金GH3044特性及应用领域概述：该合金是体固溶强化镍基***合金，在900℃以下具有高的塑性和中等的热强性，并具有优良的***性和良好的冲压、焊接工艺性能，适宜制造在900℃以下长期工作的航空发动机主燃烧室和加力燃烧室零部件以及隔热屏、导向叶片等。

GH3044相近型号：Зи686，XH60BT，Bж98(俄罗斯)GH3044化学成份：（GB/T14992-2005）合金型号%镍Ni 铬Cr 铁Fe钼Mo钨W 钴Co碳C锰Mn硅Siliu S磷P铝Al钛Ti GH3044小余量23.513.00.3标准26.54.01.516.00.100.50.80.0130.0130.50.7GH3044物理性能：密度g/cm3熔点℃热导率λ/(W/m•℃)比热容J/kg•℃弹性模量GPa 剪切模量GPa电阻率μΩ•m泊松比线膨胀系数a/10-6℃-18.891352137511.7(100℃)44020312.25(20~100℃)GH3044力学性能：(在20℃检测机械性能的小值)热处理方式抗拉强度σb/MPa 屈服强度σp0.2/MPa延伸率σ5/%布氏硬度HBS固溶处理68540GH3044生产执行标准：标准化学成份棒材锻件板材丝材管材国家标准GB/T14992GB/T14994GB/T14993GB/T14997GB/T14998GB/T14995GB/T14996YB/T5249GB/T15062航空工业标准HB5189国家标准GJB3165GJB3020GJB3317GJB1952GJB3318GJB2612GH3044金相组织结构：该合金在1200℃固溶后，基本上是单相奥氏体和少量的MC 和M 23C 6型碳化物。

GH3044工艺性能与要求：1、该合金板材有良好的冲压工艺性能。

钢锭锻造加热温度1170℃，终锻900℃。

2、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。

m3 ℃
℃)
11.3(100
8.2
℃)
比热 容 J/kg• ℃ 439. 6
弹性 模量 GPa
221
剪切模 量 GPa
电阻 率 μΩ•m
1.24
泊松 比
线膨胀系数 a/10-6℃-1
11.56(20~100 ℃)
GH4033力学性能：(在20℃检测机械性能的最小值)
热处理方式
抗拉强度 σb/MPa
屈服强度 σp0.2/MPa
似完全热处理状态的强度。
4、零件热处理就在无硫的中性或还原性气氛中进行，以免发生硫化。
GH3030(GH30)
GH3030特性及应用领域概述：
该合金是早期发展的80Ni-20Cr 固溶强化型高温合金，化学成份简单，在800℃以
下具有满意的热强性和高的塑性，并具有良好的抗氧化、热疲劳、冷冲压和焊接
工艺性能。合金经固溶处理后为单相奥氏体，使用过程中组织稳定。主要用于
1、该合金板材有良好的冲压工艺性能。钢锭锻造加热温度 1170℃，终锻900℃。 2、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。
3、合金可以用氩弧焊、点焊、缝焊及钎焊等方法焊接。 GH600镍-铬-铁基固溶强化合金 GH600特性及应用领域概述： 该合金是镍-铬-铁基固溶强化合金，具有良好的耐高温腐蚀和抗氧化性能、优良 的冷热加工和焊接性能，在700℃以下具有满意的热强性和高的塑性。合金可以 通过冷加工得到强化，也可以用电阻焊、溶焊或钎焊连接，适宜制作在1100℃以 下承受低载荷的抗氧化零件。 GH600相近牌号： Inconel600 UNS NO6600 (美国)
点 ℃
λ/(W/m• ℃)
J/kg• ℃

材料牌号GH4141（GH141）高温合金GH4141高温合金已用于制作航空发动机的燃烧室内套壁前段和后端、高压涡轮外环支撑环和固定环、高压导向器外环和内环支撑环、封严支撑环后安装边、燃烧室后壳体、严封片和紧固件等，以及火箭发动机的涡轮转子等零件，批产和使用情况良好。

GH141材料的技术标准Q/3B4060-1992《GH141合金棒材》Q/3B4063-1992《GH141合金冷轧带材》Q/5B4027-1992《GH141合金圆饼、环坯、环形件》Q/6S1033-1992《高温紧固件用GH141合金棒材》抚高新84-13《航天用GH141合金棒材技术条件》1.3材料牌号 GH4141(GH141)。

1.4相近牌号 UNS NO7041、René41、R41、Carpenter 41(美)。

1.5材料技术标准1.6熔炼工艺采用真空感应炉+真空自耗重熔、或真空感应炉+电渣重熔熔炼工艺。

1.7化学成分元素 C Cr Ni Co Mo Al Ti 质量分数/% 0.06～0.1218.00～20.00 余 10.00～12.00 9.00～10.50 1.40～1.803.00～3.50 元素 Fe B Zr S Mn Si P 质量分数/% ≤5.00 0.003～0.010≤ 0.070 ≤0.015 ≤0.50 ≤0.50 ≤0.015 元素 Cu Pb Bi Sn As Sb 质量分数/%≤ 0.500 ≤0.0010 ≤0.0001 ≤0.0012 ≤0.0025 ≤0.0025 1.8主要规格锻制棒材、热轧棒、冷轧板、冷轧带材、冷拉棒、各种圆饼、环坯、方坯、环形件、机加工件1.9供应状态供需双方约定状态2.1熔化温度范围1316℃-1371℃ 2.2密度P=8.27g/cm热导率编辑钢泽线膨胀系数编辑钢泽编辑切换为居中添加图片注释，不超过 140 字（可选）化学成分编辑添加图片注释，不超过 140 字（可选）物理性能溶点：1316-1371 ℃密度：8.27 g/cm3硬度：≤363（HBS）磁性：< 1.002 H/m成形性能钢锭锻造前应进行均匀化处理，锻造加热温度为1100℃～1180℃。

gh4033热处理工艺
GH4033是一种高温合金钢，主要用于制造高温耐磨部件。

热处理是对该钢材进行强化处理的一种方法，以提高其力学性能和耐磨性。

GH4033热处理工艺一般包括两个步骤：退火和淬火。

1. 退火：将GH4033钢加热至800-900摄氏度，保温一段时间后慢冷到室温。

退火处理可以消除材料内部的应力，提高韧性和延展性，并提供良好的加工性能。

2. 淬火：将退火后的GH4033钢加热至1050-1100摄氏度，保温一段时间后迅速冷却至室温。

淬火处理可以使钢材达到高强度和硬度，提高其耐磨性和耐热性。

除了上述常规的两个步骤，根据具体的要求和应用场景，还可以采用其他热处理工艺，如固溶处理、析出硬化等，以进一步改善GH4033钢的性能。

需要注意的是，在进行热处理时，应控制好加热和冷却速度，避免产生过快或过慢的冷却速度，以免引起不均匀的组织结构和应力集中，影响材料的使用性能。

因此，在进行GH4033热处理工艺时，需要严格按照相关的工艺规范进行操作。

高温合金热处理工艺2010高温合金热处理工艺是指对高温合金材料进行加工和改性的一系列工艺步骤。

高温合金是一类能够在高温环境下保持良好性能的材料，广泛应用于航空、航天、能源等领域。

通过热处理工艺，可以改善高温合金的力学性能、耐热性能和耐腐蚀性能，从而提高其使用寿命和可靠性。

高温合金热处理工艺主要包括固溶处理、时效处理和再结晶退火处理。

固溶处理是将高温合金材料加热到固溶温度，使合金元素溶解在基体中，形成均一固溶体。

固溶处理可以消除合金材料中的偏析组织和过饱和固溶体，提高合金的均匀性和强度。

固溶处理后，需要通过快速冷却来固定固溶体的结构，以避免析出相的形成。

时效处理是在固溶处理后，将合金材料加热到较低的温度，使固溶体中的合金元素重新组合形成弥散的析出相。

时效处理可以提高合金的强度和硬度，同时保持较好的韧性。

时效处理的温度和时间需要根据合金的成分和要求来确定，过高或过低的温度和时间都会对合金的性能产生不良影响。

再结晶退火处理是在固溶处理和时效处理之后进行的一种工艺。

再结晶退火是将合金材料加热到较高的温度，使晶界和晶内形成新的晶粒，从而消除材料中的应力和变形。

再结晶退火可以提高合金的韧性和塑性，改善其抗变形和抗疲劳性能。

在高温合金热处理过程中，温度控制、时间控制和冷却速率是非常重要的。

温度过高或过低都会导致合金的性能下降，时间过长或过短都会对合金的组织和性能产生不良影响。

冷却速率过快或过慢都会引起合金的组织不均匀，影响其性能。

除了上述的基本热处理工艺，还有一些特殊的工艺可以应用于高温合金的处理。

例如，固溶处理后的合金可以进行高温拉伸、冷变形等加工，以获得特定的组织和性能。

同时，还可以对合金进行表面处理，如氮化、碳化、氧化等，以提高其耐磨性、耐腐蚀性和抗氧化性能。

高温合金热处理工艺是提高高温合金性能的关键步骤，通过合理控制温度、时间和冷却速率，可以使高温合金达到最佳的力学性能、耐热性能和耐腐蚀性能。

同时，还可以根据具体的应用需求，采用特殊的热处理工艺和表面处理，以满足不同领域对高温合金材料的要求。

高温合金的制备工艺研究及其应用高温合金（High-temperature alloy）是指在高温条件下具有稳定性、抗气蚀性、高强度和高韧性的合金材料。

它们具有良好的机械性能和耐腐蚀性，适用于航空、航天、能源等领域。

高温合金的制备工艺是实现其应用的重要基础，下面介绍最常用的几种制备工艺及其应用。

1. 熔融法熔融法是高温合金制备的常规方法。

它采用真空电弧炉、感应炉或气体保护电炉等炉子，将各种金属元素按照一定的配方按重量加入炉子，加热到高温，使其融化并充分混合，然后通过冷却、晶化、加工等步骤制成合金材料。

这种方法制备出来的合金具有较高的均匀性和纯度，适用于大批量生产。

2. 粉末冶金法粉末冶金法是一种无水溶液热加工制备高温合金的方法。

它将各种金属粉末相混合，放入高温炉中，通过烧结、热等静压等方法形成具有特定性能的高温合金材料。

这种方法具有高效、环保、可控性强的特点，可制备出高品质和高性能的高温合金。

3. 溶液热法溶液热法是一种将金属组成溶于一定溶剂中，在高温下沉淀晶化，制备高温合金的方法。

它具有原料制备简单、工艺可控、产品性能好等优点。

但其难点在于寻找合适的溶液体系和优化沉淀工艺，以保障制备出来的合金质量。

高温合金的应用领域广泛，主要包括航空、航天、石油、天然气、火电站等。

以航空为例，高温合金被广泛应用于喷气发动机、导弹、航空发动机叶轮、涡轮盘、燃烧室、液压制动系统、零件等方面。

航空发动机尤其是新一代的高涵道比涡扇发动机中，高温合金不仅仅是用于制造叶轮、导向叶片等。

同时还用于制造更轻、更耐热的结构零件，它可以提高发动机效率，降低燃油消耗和减少二氧化碳排放，有助于推进空中交通的发展。

再以火电站为例，高温合金被广泛应用于燃烧器、锅炉、再热器、涡轮机、透平、叶轮等部件，以提高能源的热效率和可靠性。

总之，高温合金在航空、航天、石油、天然气、火电站等领域有着广泛的应用。

高温合金的制备工艺研究及其技术发展对于促进国家产业升级、提高经济效益有着十分重要的意义。

gh1040热处理曲线
热处理曲线是描述材料在热处理过程中所经历的温度变化的曲线。

对于GH1040材料，热处理曲线通常包括两个主要步骤：加热和冷却。

加热过程：
GH1040材料的加热过程可以分为两个阶段：预热和固溶处理。

1. 预热阶段：在这个阶段，将GH1040材料加热到一定的温度，通常在700°C左右。

预热的目的是将材料中的过多的硫化物
和其他杂质烧掉，提高材料的均匀性。

2. 固溶处理阶段：在预热完成后，将温度进一步提高，通常在1050°C到1100°C之间，保持一定的时间。

在这个温度下，
GH1040材料中的合金元素会溶解到基体中，形成均匀的固溶
体结构。

固溶处理的时间取决于材料的厚度和合金元素的含量。

冷却过程：
固溶处理完成后，需要对GH1040材料进行快速冷却，以固定固溶体结构中的溶质元素。

常用的冷却方式有水淬和油淬两种。

总体来说，GH1040材料的热处理曲线可以描述为：预热→
固溶处理→ 冷却。

具体的温度和时间取决于材料的厚度、合
金元素的含量以及所需的性能要求。

GH3044（GH44）熔炼与铸造工艺
合金采用电弧炉、非真空感应炉或真空感应炉+电渣重熔或真空电弧重熔工艺熔炼。

GH3044（GH44）锻造工艺：
GH3044（GH44）加热温度为1170℃±10℃，终锻温度不低于900℃。

板材轧制加热温度1190℃±10℃，薄板热轧加热温度1130℃±10℃，终轧温度不低于800℃；薄板冷轧总压下率为30%左右。

GH3044（GH44）零件热处理工艺：
中间热处理温度为1140℃±10℃，保温3～5min,空冷。

最终热处理温度根据零件工作条件确定，对要求有良好的热疲劳性能的零件于1150℃固溶，保温3～5min,空冷；对要求有较高热强性的零件于1200℃固溶，保温3～5min,空冷。

GH3044（GH44）熔化温度范围:1352~1375℃
GH3044（GH44）密度:ρ=8.89g/cm3
GH3044（GH44）磁能型:合金无磁性
GH3044 应用概况与特殊要求
合金用于制作航空发动机住燃烧室和加力燃烧室的板材冲压和焊接结构件以及安装边、导管和导向叶片等零部件。
