徕卡DNA数字水准仪简易操作手册一、基本操作1、仪器基本性能、仪器保养DNA03是徕卡新一代的数字水准仪，它具有以下性能特点：a)中文界面，操作更容易，水准测量程序完全符合我国的国家标准,电子气泡照明；b)超大显示屏，显示的内容更丰富，并有专门的字母数字输入键和面板加热功能；c)采用新式标准磁阻尼补偿器，测量精度达到0.3mm/Km；d)可使用徕卡编码标尺进行自动测量，也可以使用普通水准尺按照光学原理测量；e)数据记录在内存中或PC卡上，可以建8个作业，内存6 000个测量数据或1650组测站数据(BF)；f)采用流线型和白色外表设计，可减少风阻和太阳辐射，并具有双侧无限位水位微动；g)数据输出方式灵活，用户可以自己定制数据输出格式；h)可以使用5#干电池……等等。
仪器的保养：仪器必须装箱运输，防止受剧烈振动；仪器不宜受潮；避免在强磁场内作业，影响精度；放置温度在-40℃~+70℃；保持目镜和物镜的清洁；电池使用注意事项。
2、水准测量开机进入“水准测量”界面，该功能是用于一般的水准测量和配合“碎部点测量”和“放样”。
如图一：在输入后视点号PtID和该点的高程H0后，对该后视点进行测量，得出后视读数Back，视距Dist、视线高程Hcol，这时后视点测量完毕，光标进入按回车键，即进入前视点测量，如图二：此时显示后视点名PtBS，输入前视点名后，即可对前视点进行测量，Fore为前视读数，前视视距Dist，后视点A1到前视点A2的高差为dH，前视点的高程为H。
光标进入按回车键，即进入图一界面，此时以A2为后视，按上述步骤进行所有的水准测量。
3、徕卡数字水准仪GSI数据格式简介：徕卡GSI数据记录格式是徕卡仪器的专用记录格式，它是由字索引+测量数据构成一个测量数据块，一行记录由一个或多个数据块组成。
例子：（线路水准测量数据）410003+? (2)110004+00999906 83..16+00000000110005+00999906 32..00+00012610 331128+00124086 52..08+0002+002110006+00000001 32..00+00012620 332128+00126510 52..08+0002+000110007+00000001 32..00+00012620 336128+00126508 52..08+0002+000110008+00999906 32..00+00012600 335128+00124084 52..08+0002+001110009+00000001 571..8-00000001 572..8-00000001 573..0-00000020 574..0+00025230 83..06-00000242110010+00000001 32..00+00009880 331128+00129195 52..08+0002+002110011+00999952 32..00+00009930 332128+00136182 52..08+0002+003110012+00999952 32..00+00009930 336128+00136177 52..08+0002+006110013+00000001 32..00+00009880 335128+00129196 52..08+0002+003110014+00999952 571..8-00000007 572..8-00000008 573..0-00000070 574..0+00045040 83..06-00000941以上数据中，410003+？…..2表示一个测段开始，其中41是字索引，用于标识该数据块，如果是410013+!....332，则表示重测332（前视读数）。

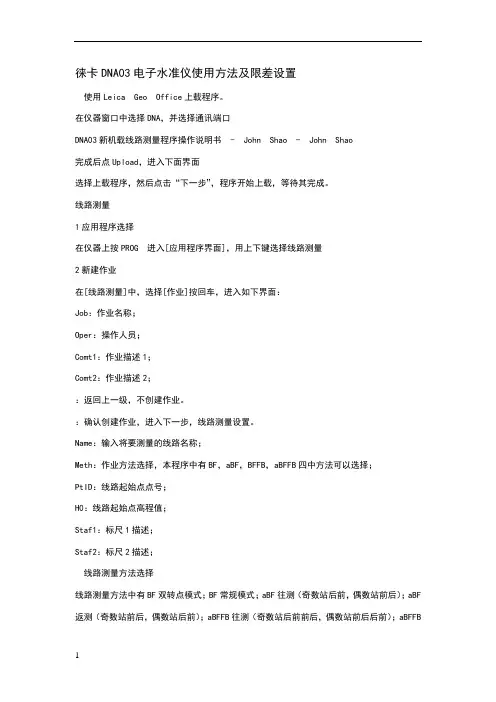

徕卡DNA03电子水准仪使用方法及限差设置使用Leica Geo Office上载程序。
在仪器窗口中选择DNA，并选择通讯端口DNA03新机载线路测量程序操作说明书- John Shao - John Shao完成后点Upload，进入下面界面选择上载程序，然后点击“下一步”，程序开始上载，等待其完成。
线路测量1应用程序选择在仪器上按PROG 进入[应用程序界面]，用上下键选择线路测量2新建作业在[线路测量]中，选择[作业]按回车，进入如下界面：Job：作业名称；Oper：操作人员；Comt1：作业描述1；Comt2：作业描述2；：返回上一级，不创建作业。
：确认创建作业，进入下一步，线路测量设置。
Name：输入将要测量的线路名称；Meth：作业方法选择，本程序中有BF，aBF，BFFB，aBFFB四中方法可以选择；PtID：线路起始点点号；H0：线路起始点高程值；Staf1：标尺1描述；Staf2：标尺2描述；线路测量方法选择线路测量方法中有BF双转点模式；BF常规模式；aBF往测（奇数站后前，偶数站前后）；aBF 返测（奇数站前后，偶数站后前）；aBFFB往测（奇数站后前前后，偶数站前后后前）；aBFFB返测（奇数站前后后前，偶数站后前前后）；使用方向键选择返测或双转点测量模式。
1、选择BF双转点测量模式：2、选择BF常规测量模式：3、选择BFFB双转点测量模式：4、选择BFFB常规测量模式：5、选择aBF返测模式：6、选择aBF常规测量模式：7、选择aBFFB返测模式：8、选择aBFFB返测模式：选择方法后直接用进入下一步，进入常规或往测测量模式。
3、限差设置Precise：激活精密模式；DistBal：视距差设置；MaxDist：测站最大视距；StafEnds：标尺最大最小读数设置；StatDif：测站高程差；B-B/F-F：前后视两次读数差；DistB-F：测站前后视距差；TurnDif：转点差；限差值设置在打开上述限差后，使用定位键，选择值，进行限差值设定。
闭合水准路线测量步骤
闭合水准路线测量是一种常用的测量方法，用于测量地面上不同点之间的高差。
下面是闭合水准路线测量的步骤：
1. 确定闭合水准路线的起点和终点，并确定测量的途径点。
起点和终点通常选择在相对平坦的地面上，途径点应尽可能均匀分布在闭合线路上。
2. 选择合适的测量设备，包括水准仪、测量杆等。
3. 在起点设置基准点，使用测量杆或其他固定物体作为基准点，并确定其高程为零点。
4. 使用水准仪在基准点上测量，并记录测量结果。
测量时应注意水准仪的水平仪是否准确，避免误差。
5. 移动至下一个测量点，设置测量杆或其他固定物体，并使用水准仪进行测量。
记录测量结果。
6. 按照闭合路线的顺序逐个测量，直到达到终点。
7. 返回起点，重新测量基准点的高程，检查闭合差。
闭合差应尽可能小，一般要求闭合差在一定范围内。
8. 如果闭合差超出范围，需要进行调整。
可以通过调整起点和终点的高程，或者通过调整途径点的高程来使闭合差减小。
9. 重新测量调整后的基准点，检查闭合差是否满足要求。
如满足要求，则闭合水准路线测量完成。
10. 对于较长的闭合水准路线，可以设置中间的检查点，以便检查闭合差的变化情况，并进行必要的调整。
闭合水准路线测量的步骤可以根据具体情况进行调整和修改，但以上步骤是一般的测量流程。
在进行测量时，应注意测量设备的准确性和测量过程中的误差控制，以保证测量结果的准确性。
水准仪测量原理及操作方法步骤以水准仪测量原理及操作方法步骤为标题，写一篇文章。
水准仪是一种用于测量地面高程差的仪器，广泛应用于建筑、道路施工以及地形测量等领域。
本文将介绍水准仪的测量原理及操作方法步骤。
一、水准仪的测量原理水准仪的测量原理基于光学的水平线性质，利用水平线的反射和折射特性来进行测量。
水准仪的主要部件包括望远镜、测量杆、水平仪和基准面等。
测量过程中，通过调整水准仪的望远镜和水平仪，使其保持水平状态，然后观测测量杆上的刻度值，就可以得到地面的高程差。
二、水准仪的操作方法步骤1. 设置基准点：在进行水准测量之前，首先需要确定一个基准点，作为测量的参考点。
基准点的选择应该是稳定、平整且不易移动的地面。
2. 放置水准仪：将水准仪放置在基准点附近的平坦地面上，并调整其脚底螺丝，使其保持水平状态。
在调整水准仪的过程中，可以使用水平仪来辅助调整。
3. 校准水准仪：在放置水准仪后，需要进行校准操作，以确保测量的准确性。
校准操作包括调整望远镜的焦距、调整水平仪的准确度以及校正仪器的误差。
4. 观测测量杆：在进行测量之前，需要将测量杆放置在待测点上，并确保测量杆垂直于地面。
然后，通过望远镜观测测量杆上的刻度值，并记录下来。
5. 移动水准仪：当观测完一个测点后，需要将水准仪移动到下一个测点。
在移动水准仪时，需要小心操作，以保持仪器的稳定和水平状态。
6. 计算高程差：测量完所有的测点后，需要根据观测到的刻度值计算出各个测点之间的高程差。
计算方法可以根据实际情况选择合适的数学公式进行计算。
7. 分析结果：根据计算得到的高程差数据，可以进行进一步的分析和处理。
通过对高程差数据的分析，可以了解地面的高程变化情况，为后续的工程施工和规划提供参考。
总结：水准仪是一种常用的测量仪器，可以精确测量地面的高程差。
使用水准仪进行测量时，需要注意仪器的放置和校准，以及测量杆的垂直度。
通过观测测量杆上的刻度值，可以计算出各个测点之间的高程差。
1．关于天宝DINI 12 电子水准仪道路路线测量的操作流程首先架站整平，按在主测量界面按在线路测量模式界面按下在input line number 提示下的空格内输入线路测量点号，按在sequence of measurem 模式提示下，按Bf :后视—前视BFFB：后视—前视—前视—后视BFBF：后视—前视—后视—前视BBFF：后视—后视—前视—前视点ok下面对应的键进入下一模式。
在inp benchmark height 提示下，输入基站点高程，点击ok对应得键进入测量状态。
照准后视点back 开始测量。
搬站换站时可不关机，假如关机，换站后开机即可照准测量，不需重新设置。
假如一个测段测量结束，点击end of line end withclosing benchmark 是否闭合到基点，点击Sh:起始点和终点的高程之差. 如果您的起始点高程是635 并且您的终点的高程是634 那Sh 就是–1.00.Dz: 如果您测量的是闭合环,那这个值就是最后一点的高程(您输入的)和有仪器测量所得的高程之差.Db:后视点距离的总和Df:前视点的距离的总和2．关于路线测量过程中，重新测量的问题以及若干操作问题。
Repeat measurement 重新观测和repeat station 重新架站观测假如不移动测站按重新观测Repeat measurement 下面对应得按键，假如需要移动测站，点击repeat station 下面对应的按键重新架站观测，重新架站观测需要重新照准后视点，重新定向，以方便数据文件格式的保存和符合测量模式需要。
在线路测量时，注意屏幕右上方提示是照准后视点back还是照准前视fore根据仪器提示进行严密操作。
3．水准仪的校正与检验1〉水准标尺的校正检验：整平好水准仪后，照准竖立的标尺，并使标尺的边缘棱线与望远镜的纵丝重合，这时若圆水准器的气泡不居中，改正圆水准器的校正螺丝使气泡居中，然后旋转标尺90度，重复上述操作，直到气泡居中为止，此时圆水准器的水平轴与标尺平行。
普通水准测量步骤1.设定基准点：首先需要确定一个已知高程的基准点，这可以是一个已经测量过高程的点，比如一个已知高程的大地控制点。
这个基准点可以用来确定整个测量中的绝对高程。
2.设置测量线：根据需要测量的范围和区域的地形情况，需要选择适当的测量线路。
测量线应该在被测高程差范围内保持平直和稳定，并且应该尽量避免遮挡物。
在需要跨越障碍物时，可以使用支架或者垫块来保持测量线的水平。
3.建立起点和终点：在测量线的起点和终点上，需要建立测量点。
这些测量点可以是一个合适的地面标记，比如一根木桩或者是一个固定的钉子。
起点和终点应该在同一水平线上，并且在测量线上的两个端点。
4.安装水准仪：在起点上，需要安装一个水准仪，这是测量的主要仪器。
水准仪通常由一个望远镜，一个水平圆筒和一个望远镜刻度盘组成。
水准仪的水平圆筒应该是水平的，并且望远镜刻度盘上的十字线应该明确地看到。
5.望远镜观测：使用水准仪上的望远镜观测视线上的测点。
观测时，应该使用三脚架来稳定水准仪，并保持水准仪的水平。
通过观测不同的测点，可以记录下不同点的高程，并计算出高程差。
6.数据记录和计算：观测完成后，需要记录下观测数据。
这些数据可以包括观测点的高程差，水准仪的仪器高程和其他可能的修正因素，比如仪器温度和大气压力等。
通过这些数据，可以进行进一步的计算，来确定各个测点的绝对高程。
8.绘制高程图：最后一步是将测量结果绘制成高程图。
高程图可以通过在地图上标记出各个测点的高程，来显示出该区域的地形和高程等级。
这可以帮助工程师和设计师在后续项目中进行合适的建筑和设计。
总结起来，普通水准测量可以通过以上步骤来测量和确定地表的高程差。
这是一种常用的测量方法，广泛应用于建筑和工程中。
通过准确地测量地面高程差，可以为后续的工程设计和施工提供重要的参考依据。
使用徕卡DNA03电子水准仪线路测量步骤及平差表1、将仪器架设完毕，整平，开机，按程序键“PROG”进入程序，选择“3 线路测量”然后回车，进入线路测量页面；2、进入线路测量后选择第一项“作业”，按回车键进入，按左右方向键可以选择已有的作业，或者将光标移动至下方“增加”处，按回车添加一个作业，输入作业名回车；3.、返回线路测量后进入第二项“线路”，输入线路名称，第二行处选择测量方法（aBFFB：二等水准要求，可根据实际要求选取相应测量方法），第三行输入起始点点号，第四行为高程，输入完成后按回车确定（线路名称不能与已有线路名相同）；4、返回线路测量后选择第三项“设置限差”5、按回车进入限差数据输入界面。
翻译如下：[输入限差]1/2累计视距差 3.00 m最大视距50.00 m 最大标尺读数 2.5000 m 最小标尺读数0.5000 m 最大测站高差之差0.0003 m翻译如下：[输入限差]2/2前、后视同一标尺两次读数的最大差值0.00020 m单站前后视视距差最大值 1.00 m最短视距0.00 m以上限差根据测量水准要求，自行设置6、选择第四项“开始”，进入线路测量，首先确认设置信息，没问题后按回车键进入测量。
7、此时进入测量页面，修改“PtID:A1”为控制点，此处以E033为例同时修改“H：0.0000m”为E033的控制高程。
注意⇑指向“BFFB FBBF”中的B，代表后视。
8、测量过程中若遇到超限情况时可选择“重测”，进行本站的重新测量。
9、线路测量完成后，数据是储存在仪器中的，此时可以用数据线导出数据，本文介绍将数据导入IC卡，通过读卡器读取数据到水准处理软件上。
按“DATA”健进入数据管理器查看数据修改、创建、查看和删除作业数据、测量成果、已知点数据和编码表。
初始内存删除全部存储器、单个作业或单个存储区（已知点、测量成果）内存信息作业信息和存贮状况信息。
数据输出把测量数据、某项作业的已知点数据通过接口从内存输出到PC 卡。
二等水准测量方法与步骤（1）从实验场地的某一水淮点出发，选定一条闭合水准路线；或从一个水准点出发至另一水淮点，选定一条附合水准路线。
路线长度为2000－3000m。
(2) 安置水准仪的测站至前、后视立尺点的距离，应该量距使其相等，其观测次序如下：往测奇数站的观测程序：后前前后；往测偶数站的观测程序：前后后前；返测奇数站的观测程序：前后后前；返测偶数站的观测程序：后前前后；（3）手薄记录和计算见表“二等水准测量记录”中按表头的次序次序(1)－(8)、(9)一(10)为计算结果：后视距离(9)＝100×（(1)-(2)) 前视距离(10)＝100×（(5)-(6)）视距之差(11)＝(9)－(10) 视距累计差（12）＝上站（12）十本站（11）基辅分划差（13）＝（4）＋K －（7），(k＝30155或60655视标尺而定) （14）＝（3）＋K －（8）基本分划高差（15）＝（3）－（4），辅助分划高差（16）＝（8）－（7）高差之差（17）＝（14）－（13）＝（15）－（16）平均高差（18）＝{（15）＋（16）}/2 每站读数结束记录（1）－（8），随即进行各项计算（9）一（10），并按上表进行各项检查后，满足如下限差后，才能搬站。
(4) 依次设站，用相同的方法进行观测，直至线路终点，计算线路的高差闭合差，按二等水准测量的规定，线路高差闭合差的容许值±4。
水准测量作业技术要求注：K——测段、区段或路线长度，km；测自-______至________ 20 年月日时间始______时______分末______时______ 分成像_____________ 温度____________云量______________ 风向风速_____________ 天气____________（5）内业计算内业计算包括水准测量的概算与平差计算。
其概算包括水准尺每米长度误差改正；正常水准面不平行改正；重力异常改正（一般不作要求）；水准路线闭合差计算与闭合差分配；计算各水准点的概略高程。
数字水准仪DNA03简易操作使用说明书一、仪器外观图1图2图3 图中序号说明：1：仪器开关按钮2：ESC退出键3：数据管理键4：上、下、左、右，方向键5：确认键6：测量按键7：调焦螺旋——调整景物清晰度8：微动螺旋9：开PC卡插槽按钮10：电池操作杆（取、放电池）11：目镜螺旋——调整十子丝清晰度12：数字及字母键13：二次功能键（SHIFT键）14：删除键（CE键）15：仪器粗瞄二、开机参照图1，按1号键开机，进入如下界面：图4参照图1，按2号键两次直至进入应用程序界面如下图：图5三、线路测量参照图1，按方向键（4号区域）选择图5中的线路测量，按确认键（5号键）进入如下界面：图6四、作业参照图1，按方向键（4号区域）选择图6中的作业，然后按确认键（5号键），进入如下界面：图7参照图1，按方向键（4号区域），选择图7中增加，然后按确认键（5号键），进入如下界面：图8其中相关解释如下：Job：作业名称，可输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换）输错的按14号键（CE键）删除重新输入。
Oper：操作者信息，输入方法同上。
Cmt1：作业注释1，输入方法同上。
Cmt2：作业注释2，输入方法同上。
输入完成后，参照图1，按方向键（4号区域）选择图8中粉色方框中回车键，按确认键（5号键）进入下图图9五、线路在图9中，参照图1，按方向键（4号区域）选择“2线路”，按确认键（5号键）进入下图图10其相关解释如下：Name：线路名称，可任意输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换），输错按14号键（CE键）删除重新输入，线路名称不可重复。
Meth：测量方法，参照图1，按方向键（4号区域，左、右方向）可对测量方法进行选择，共分4种BF、aBF、BFFB、aBFFB进行二等及一等水准我们选择aBFFB，进行三等及以下水准我们可选择BF。
数字水准仪使用手册KL-07第一版，V1.9引言感谢您购买KL-07数字水准仪。
为了更好地使用仪器，请仔细阅读本使用手册并妥善保管以便日后查阅，使用前参阅标准配置以确认所有部件是否齐全,为了方便阅读，对部分插图做了简化处理。
本产品执行标准：GB/T10156-2009关键零部件：补偿器、CCD传感器、微处理器、液晶。
一般操作注意事项在使用本仪器之前，务必检查并确认该仪器各项功能运行正常。
●避免条码尺面和每节标尺联接处被弄脏或损伤在标尺存放或运输时条码尺面和联接处可能会受到碰撞和损伤，如果条码被弄脏或损伤就难以精确读数和测量，因为仪器需要读出标尺的黑白条形码作为电信号，仪器的测量精度也会由此而降低，有时甚至无法进行测量。
●三脚架水准仪应尽量使用木制三脚架，使用金属三脚架可能会产生晃动，从而影响测量精度，三脚架每根腿上的螺旋必须切实固紧。
●三角基座如果基座安装不正确，测量精度可能受到影响，经常检查基座上的校正螺丝，基座上的中心固定螺旋要旋紧。
●装箱及防止仪器受震作为精密测量仪器，在运输过程中，应尽可能减小震动或冲击，剧烈震动可能导致测量功能受损，仪器装箱时，务必关闭电源并取下电池。
●小心搬动仪器搬动仪器时必须握住提手，且把仪器从三脚架上取下。
●避免仪器直接受到日晒雨淋或受潮长时间将仪器放置在高温(+50℃)环境下，会对仪器的使用产生不良的影响，不要将仪器的物镜对准太阳光，否则会损坏仪器内部的部件。
●避免温度突变仪器温度突变会导致测程缩短，当仪器从很热的汽车中搬出时，要让仪器逐渐适应周围的温度后方可使用。
●电池检查在作业前应确认电池剩余电量。
●条码标尺如果使用条码标尺，请带上手套。
安全使用注意事项忽视以下提示可能会导致重伤、死亡●严禁将仪器靠近燃烧的气体、液体、易爆物使用，不要在煤矿、高粉尘场所使用该仪器，以免发生燃烧爆炸。
●严禁擅自拆卸或修理仪器，以免有火灾、电击或损坏物体的危险。
拆卸和修理只有本公司及其授权的代理商才能进行。
DNA03简易操作手册一，仪器按键说明二，线路测量操作流程按[PROG] 键，选择线路水准测量，开始显示线路水准测量程序窗口。
第一步:上图右侧图框是增加作业的详细介绍第二步：上图框右侧显示的“Meth”项，需要选择测量线路的方法，每种方法的具体意义如下图（BF——后前，BFFB——后前前后）第三步：第四步：开始测量进入后，首先检查基本设置，如下图上图中“User-Key”即自定义键，“Meas—Mode”是测量模式，其意义如下：由此进入测量程序，开始按照水准测量方法来进行线路测量下面是测量时的典型界面：有了当前测站数和箭头指示的帮助，就容易确定当前测站是偶数站还是奇数站。
这对于要求以偶数站结束的水准测量（使用两根标尺的水准测量）是十分重要的。
停止线路水准测量。
停之后，只要新的线路不打开，这条线路在任何时候都可以继续，也不会在当前作业中保存其它程序的数据，而且当前作业是不能改变的。
第五步：线路平差水准线路测量完成后，仪器可对线路进行平差计算，在程序菜单选择“线路平差”进入数据输入输出数据传输（１）连接仪器与电脑将电脑与仪器通过（ＲＳ２３２数据连接线）与电脑相连，打开ＬＧＯ软件（如图）在“Tools”（工具）下选择“Data Exchage Manager”（数据交换管理器）启动数据交换管理器．２）串口设置在Data Exchage Manager窗口下的“Serial Ports”下将显示已有的COM口。
鼠标在“Serial Ports”上右键，选择“Settings…”，将弹出设置窗口（小图）在“COM Settings”下对端口、仪器型号、波特率等进行设置，这些设置和水准仪里的通讯参数要设置一致。
设置好后，在“Serial Ports”下选择相应的端口，在其目录下就能显示仪器的数据．（３）格式上传把电脑里已存在格式文件（后缀名为FRT）粘贴到仪器格式文件夹为空的文件夹的选项．如图“格式３”（４）数据下载把文件里作业目录下的相应项目用鼠标左键点住．拖拽到电脑指定的文件目录下．在此期间，会弹出“格式类型选择”对话框．在对话框第二行的“格式类型”选择好我们上传的格式文件，并且把对话框第一行“文件名称”里的文件后缀名（ＡＳＣ）改成（ＴＸＴ）即可。
二等水准测量方法与步骤(1) 从实验场地的某一水淮点出发，选定一条闭合水准路线；或从一个水准点出发至另一水淮点，选定一条附合水准路线。
路线长度为2000－3000m。
(2) 安置水准仪的测站至前、后视立尺点的距离，应该量距使其相等，其观测次序如下：往测奇数站的观测程序：后前前后；往测偶数站的观测程序：前后后前；返测奇数站的观测程序：前后后前；返测偶数站的观测程序：后前前后；(3) 手薄记录和计算见表“二等水准测量记录”中按表头的次序次序(1) —(8)、(9)一(10)为计算结果：后视距离(9)= 100X(⑴-⑵)前视距离(10) = 100X( (5)-(6)) 视距之差(11) = (9) —(10)视距累计差(12)=上站(12)十本站(11)基辅分划差(13) = ( 4)+ K —(7), (k = 30155 或60655 视标尺而定)(14) = (3) + K — (8)基本分划高差( 15)=(3)—(4)，辅助分划高差 (16)=(8)—(7) 高差之差( 17)=( 14)—( 13)=( 15)—( 16) 平均高差( 18) ={(15)+(16)}/2 每站读数结束记录( 1)—( 8)，随即进行各项计算( 9)一( 10)，并按上表进行各项检查后，满足如下限差后，才能搬站。
(4) 依次设站，用相同的方法进行观测，直至线路终点，计算线路的高差闭合差，按二等水准测量的规定，线路高差闭合差的容许值± 4水准测量作业技术要求注：K ――测段、区段或路线长度，km ;测自- __________ 至 ________ 20年 月 日 时间始 ________ 时 _____ 分末 ________ 时 _____ 分成像 __________________ 温度 ____________ 云量 _______________ 风向风速 _______________ 天气 _____________土质 _______________ 太阳方向 ________________祁距计差=3 0.3辅咼差之差 mm=0.4=0.6 检 测间歇 水准路 线测 占 八高差 差mm<=段往返 测高 差不符 值 ±4等 后视（5）内业计算内业计算包括水准测量的概算与平差计算。
水准仪线路测量操作步骤水准仪是一种用于测量地面高程差的仪器，常用于建筑工程、道路施工、环境监测等领域。
下面是水准仪线路测量的操作步骤：1.准备工作：-检查水准仪的工作状态，确保仪器没有损坏或故障。
-准备好所需的配件，如三脚架、测杆、测杆标志物等。
-在测量区域选择适合的地点架设三脚架。
2.架设水准仪：-将三脚架放置在水平平稳的地面上，打开三脚架腿并将其稳定。
3.调准水准仪：-打开水准仪的仪器罩，确保仪器内部没有灰尘或污渍。
-调整水平气泡管，通过转动调节螺旋使气泡准确地居中。
-调整垂直气泡管，通过转动调节螺旋使气泡准确地居中。
4.标定测杆：-在测量过程中需要使用测杆来标记不同位置的高程差，因此需要标定测杆。
-将水准仪放置在较高的位置，通过观察水平气泡管的读数来确定该位置的高程差。
-将测杆插入地面，在仪器读数对应的位置上放置测杆标志物，以便后续的测量。
5.开始测量：-观察水准仪的读数，将其记录在测量表格中。
-沿着线路移动水准仪和三脚架，依次测量每个位置的高程差。
-在每个位置测量之前，需要根据所需测量的范围和精度调整水准仪的位置和高度。
6.判读测量结果：-将测量数据整理到表格中，并计算出每个位置的高程差。
-对测量结果进行分析和比较，判定是否符合要求，同时检查是否存在测量误差。
-通过比较不同位置的高程差，可以得出地面的高程差分布情况。
7.结束工作：-关闭水准仪，并将其放置在安全的位置。
-收起三脚架和其他配件，并进行清洁和保养。
-将测量数据存档并备份，以便后续的分析和使用。
总结：。
水准仪“线路测量”操作步骤
1.开机
2.选择“程序”点击“ENT”
3.选择“线路测量”点击“ENT”
5.输入作业名，选择“保存”点击“ENT”（数字和字母之间的转换键是SHIFT键）
7.在“测量方式”中左右翻选择“aBFFB”（意思是“奇数站后前前后”“偶数站前后后前”）；再输入“起始高程”就可以；其他的不用做更改（需要往返测的选择“返测”就行）选择“确定”点击“ENT”
8.选择“开始”点击“ENT”就可以开始测量
9.（奇数站）第一次瞄准后尺点击“MEAS”;测过之后点击“ENT”保存。
次瞄准前尺点击“MEAS”;测过之后点击“ENT”保存；
击“ENT”保存本测段。
12.（偶数站）第一次瞄准前尺点击“MEAS”;测过之后点击“ENT”保存。
次瞄准后尺点击“MEAS”;测过之后点击“ENT”保存；
14.第四次瞄准后尺点击“MEAS”;测过之后点击“ENT”保存；再点击“ENT”保存本测段。
15.最后全部测完保存好之后按“ESC”退出即可；一定记住只有退出测量界面方可关机。
以上为水准仪二等水准测量“线路测量”简略操作步骤，如有不对请自己修改。
