碳五石油树脂合成技术及发展趋势徐迪静,李 伟(宁波职业技术学院化工系,浙江 宁波 315800)摘 要:概述了C 5石油树脂种类及制备技术的发展现状以及国内外生产C 5石油树脂的主要企业和产品牌号,着重评述了合成工艺及改进合成工艺的提高C 5石油树脂质量方法,通过对C 5石油树脂应用的介绍,对我国C 5石油树脂发展及应用提出了建议。
关键词:C 5石油树脂;合成工艺;技术发展;应用Synthesis Technology and D evelop m ent T rend of C 5Petroleu m R esi nXU D i -jing,LI W ei(N ingbo Vocati o na l and Techn ica l College ,Zhejiang N i n gbo 315800,Ch i n a)Abst ract :The type and status of preparation o f techno logy of C 5petro leum resi n w ere over v ie w ed .The m a i n producti o n busi n ess and pr oduct brandsw ere intr oduced at ho m e and abr oad about C 5petroleum resi n .The re m arks on synthesis of techno l o gy and i m pr oved synthetic process to i m prove the qua lity of C 5petro leum resin m ethod w ere focused on .Through t h e i n troduction of app lication o fC 5petroleum resi n ,suggesti o ns w ere proposed about the deve l o p m ent and appli ca ti o n of C 5petro leum resin in ChinaK ey w ords :C 5petro leu m resin ;synthetic techniques ;techno l o gy deve l o pm en;t applicati o n作者简介:徐迪静(1982-),宁波职业技术学院应用化工系助教,主要研究方向:高分子材料。

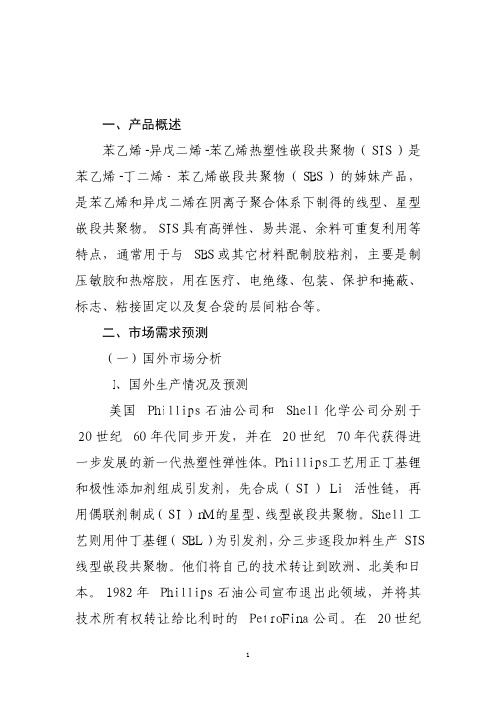

２万吨／年ＳＩＳ弹性体项目一、产品概述 苯乙烯－异戊二烯－苯乙烯热塑性嵌段共聚物（ＳＩＳ ）是苯乙烯－丁二烯－苯乙烯嵌段共聚物（ＳＢＳ ）的姊妹产品，是苯乙烯和异戊二烯在阴离子聚合体系下制得的线型、星型嵌段共聚物。
ＳＩＳ具有高弹性、易共混、余料可重复利用等特点，通常用于与 ＳＢＳ 或其它材料配制胶粘剂，主要是制压敏胶和热熔胶，用在医疗、电绝缘、包装、保护和掩蔽、标志、粘接固定以及复合袋的层间粘合等。
二、市场需求预测（一）国外市场分析１、国外生产情况及预测 美国 Ｐｈｉｌｌｉｐｓ 石油公司和 Ｓｈｅｌｌ 化学公司分别于２０ 世纪 ６０ 年代同步开发，并在 ２０ 世纪 ７０ 年代获得进一步发展的新一代热塑性弹性体。
Ｐｈｉｌｌｉｐｓ工艺用正丁基锂和极性添加剂组成引发剂，先合成（ＳＩ ）Ｌｉ 活性链，再用偶联剂制成（ＳＩ ）ｎＭ 的星型、线型嵌段共聚物。
Ｓｈｅｌｌ 工艺则用仲丁基锂（ＳＢＬ ）为引发剂，分三步逐段加料生产ＳＩＳ 线型嵌段共聚物。
他们将自己的技术转让到欧洲、北美和日本。
１９８２ 年 Ｐｈｉｌｌｉｐｓ 石油公司宣布退出此领域，并将其技术所有权转让给比利时的 ＰｅｔｒｏＦｉｎａ 公司。
在 ２０ 世纪７０年代，Ｐｈｉｌｌｉｐｓ 和 Ｓｈｅｌｌ 公司均已掌握了该技术，这可以从这期间他们申请专利技术内容的相互重叠看出。
鉴于上述两公司的原始专利相继过期，日本及其它公司都积极在原来两公司的技术基础上开发技术，且竞争激烈。
２００６ 年，世界 ＳＩＳ 生产能力约 ３６ 万吨／年，ＳＩＳ 生产根据市场及异戊二烯单体供应情况而定，产量约３０万吨。
世界 ＳＩＳ 最大的生产商 Ｓｈｅｌｌ公司，其在美国、巴西、法国、德国、荷兰、日本等地生产能力合计超过 ２８万吨／年；日本可乐丽公司、日本瑞翁公司等也是 ＳＩＳ 的重要生产商，日本ＳＩＳ 生产能力合计 ５．３ 万吨／年。
２００６ 年世界 ＳＩＳ 主要生产商的生产情况见下表：Ｋｒａｔｏｎ 公司１９．３ＳＢＳ／ＳＩＳ／ＳＥＢＳＤｅｘｃｏ 聚合物公司６．０ＳＢＳ／ＳＩＳ美国美国埃尼弹性体公司４．５ＳＢＳ／ＳＩＳＫｒａｔｏｎ 公司２．５ＳＢＳ／ＳＩＳ巴西Ｐｅｔｒｏｆｌｅｘ 公司０．５ＳＢＳ／ＳＩＳ法国Ｋｒａｔｏｎ 公司６．５ＳＢＳ／ＳＩＳ／ＳＥＢＳ德国Ｋｒａｔｏｎ 公司６．０ＳＢＳ／ＳＩＳ荷兰Ｋｒａｔｏｎ 公司３．０ＳＢＳ／ＳＩＳ日本Ｋｒａｔｏｎ／ＪＳＲ４．５ＳＢＳ／ＳＩＳ２００６ 年世界 ＳＩＳ 主要生产商的生产情况（单位：万吨／年）国家生产商生产能力备注可乐丽公司１．９ＳＥＰＳ日本瑞翁公司３．０ＳＩＳ中国中石化巴陵石化公司１３．０ＳＢＳ／ＳＩＳ合计７０．７ 世界许多 ＳＩＳ 装置都同时具备生产 ＳＢＳ 的能力。

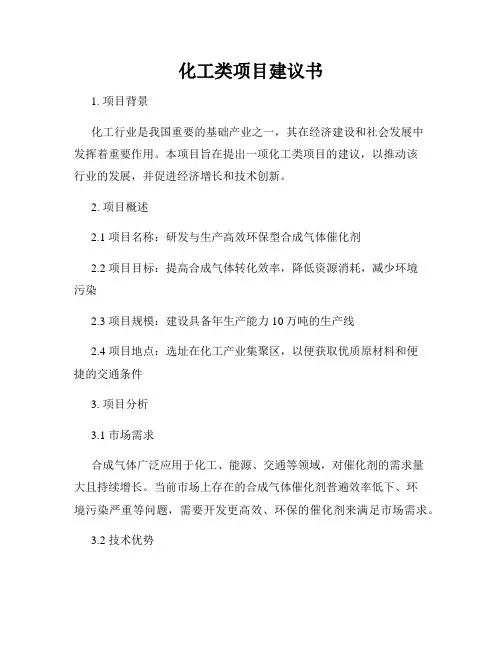

化工类项目建议书1. 项目背景化工行业是我国重要的基础产业之一，其在经济建设和社会发展中发挥着重要作用。
本项目旨在提出一项化工类项目的建议，以推动该行业的发展，并促进经济增长和技术创新。
2. 项目概述2.1 项目名称：研发与生产高效环保型合成气体催化剂2.2 项目目标：提高合成气体转化效率，降低资源消耗，减少环境污染2.3 项目规模：建设具备年生产能力10万吨的生产线2.4 项目地点：选址在化工产业集聚区，以便获取优质原材料和便捷的交通条件3. 项目分析3.1 市场需求合成气体广泛应用于化工、能源、交通等领域，对催化剂的需求量大且持续增长。
当前市场上存在的合成气体催化剂普遍效率低下、环境污染严重等问题，需要开发更高效、环保的催化剂来满足市场需求。
3.2 技术优势本项目将引入先进的催化剂研发技术，以提高气体转化效率，降低催化剂使用量，并减少有害副产物的产生。
同时，项目还将依托本地区丰富的化工产业链和人才资源，具备良好的市场竞争力。
3.3 经济效益通过引进先进的催化剂生产线，项目可提高生产效率和产品质量，同时减少能源消耗和原材料浪费，将有效促进化工行业的发展。
项目建设完成后，预计年产值可达到数亿元，对地方经济增长贡献巨大。
4. 实施方案4.1 技术研发组建专业技术团队，加强合成气体催化剂研发，注重技术创新，提高核心竞争力。
同时，加强与高校、科研机构的合作，共同攻克关键技术难题。
4.2 设备采购引进国内外先进的生产设备和催化剂生产线，以确保产品质量和生产效率。
同时，建设符合环保标准的生产车间，降低环境污染风险。
4.3 市场拓展充分利用本地区化工产业集聚的优势，积极与相关企业合作，开拓合成气体催化剂的市场。
同时，通过技术展示和推广活动，提高产品知名度和市场份额。
4.4 资金筹措通过多渠道筹集项目资金，包括银行贷款、产业基金等，确保项目顺利推进。
同时，与政府相关部门协商，争取政策支持和财务补贴，减轻企业的经济负担。
裂解C5的综合利用0 引言石油烃高温裂解制乙烯过程中副产相当数量的裂解碳五(C5) 馏分,其中含有30 多种相近沸点的组分,主要为单烯烃和二烯烃, 他们的化学性质活泼, 是化工综合利用的宝贵资源。
C5馏分中价值较高且含量较多的组分为环戊二烯、异戊二烯和间戊二烯，三者约占裂解C5馏分总量的50浓上。
此外,C5 还含有15%〜25%勺单烯烃,即1-戊烯、顺式和反式-2-戊烯、2- 甲基-1- 丁烯、2-甲基-2- 丁烯和3-甲基-1- 丁烯。
1 环戊二烯和双环戊二烯的利用1.1 环戊二烯(CPD)环戊二烯能进行聚合、氢化、卤化、加成、缩合和还原等反应, 用途广泛。
环戊二烯的活性高, 已成为有机合成工业的重要原料。
环戊二烯催化加氢可得环戊烯, 当前, 环戊烯主要用作生产戊二醛的原料, 戊二醛可用于皮革鞣剂和油田注水杀菌剂等。
1.2 双环戊二烯(DCPD) 双环戊二烯是环戊二烯的二聚体。
双环戊二烯最大用途是制备加氢高级石油树脂, 主要用途是卫生材料的胶粘剂;此外, 还可用于代替部分苯酐生产不饱和聚酯, 具有更好的热稳定性。
优异的耐化学品性、耐紫外线性能及良好的电气、力学性能, 可制造一些特殊用途的产品。
国内大型双环戊二烯装置均以裂解C5作为原料，主要生产商有辽阳石油化纤公司和上海金森石油树脂公司。
其中, 辽阳石油化纤公司生产的纯度为85%的双环戊二烯主要出口欧洲。
国内双环戊二烯总年生产能力约7600 吨, 产量3380吨, 开工负荷率较低。
目前裂解C5多用作裂解燃料，双环戊二烯未能得到充分利用。
而国内需求旺盛,应在组织好裂解燃料平衡和替代的条件下先抽出双环戊二烯, 大力发展以双环戊二烯为基础原料的精细化工产业。
剩余C5组分可生产甲基叔戊基醚。
醚化后组分经加氢返回裂解装置作原料, 这将有利于乙烯裂解装置的原料优化和效益提高。
2 异戊二烯的利用2.1 聚异戊二烯橡胶异戊二烯的主要用途是生产聚异戊二烯橡胶, 由于采用的催化体系及工艺条件不同, 产品有高顺式聚异戊二烯、中高顺式聚异戊二烯、反式聚异戊二烯和液体聚异戊二烯。
