运梁便道设计及施工方案设计:复核:审批:目录设计方案 (2)1.设计依据 (3)2.运梁便道技术要求 (3)3.设计方案 (3)3.1工程概况 (3)3.2面层 (3)3.3路基结构: (3)1.主要工程量 (5)2.路基施工方案 (5)2.1.路基施工方案 (5)2.2.路堤填筑试验方案 (5)2.3.基层填筑施工工艺和方法 (5)3.路面施工工艺 (8)3.1.级配碎石面层(外掺5%水泥)施工 (8)3.2.质量标准 (8)4.管涵埋设施工 (9)4.2.施工安排 (9)4.3.施工技术方案 (9)5.人员配置 (11)6.机械配置 (11)7.工期保证措施 (12)7.1.组织措施 (12)7.2.管理措施 (13)7.3.确保工期的生产要素 (13)7.4.雨季施工工期保证措施 (13)7.5.夜间施工工期保证措施 (14)8.安全措施 (14)9.防洪应急预案及安全措施 (14)9.1.组织措施 (15)9.2.度汛措施 (15)1.设计依据1.1相关的设计规范和施工手册。1.2调查及搜集当地水文地质资料。1.3运架设备技术参数2.运梁便道技术要求2.1便道按铁路正线设计标准填筑,路面净宽11m。2.2便运梁道路承载能力应满足不小于运梁车接地比压0.6MPa的要求。2.3平曲线半径不得小于100m,两个反方向的平曲线间的夹直线长度不小于40m。最大纵坡40‰。2.4运梁车运送架桥机通过地段距线路中心两侧各9m范围内不得有障碍物,运梁便道设0.5%双向排水横坡。2.5竖曲线设置标准为:50m弦长的弧的最大正矢不大于0.2m;两个反向曲线间的夹直线长度不小于50m。2.6便道与路基相连的便道与路基同时填筑,便道路面不得切入路基本体。3.设计方案3.1工程概况外运梁便道全长650.52m,起讫桩号ZDK0+000--ZDK0+650.52,起点与梁场场内30m运梁道路相连接,终至大川屯大桥14号桥台珲春端路基约145m处。路面净宽11m,路肩宽度不小于0.5m,便道两侧均设0.6m宽的纵向排水沟,并与河道相连,设计边坡坡度1:1。跨两山山脚汇水段埋设孔管径为100cm的两排圆管涵,约在里程ZDK0+270附近,坡脚均设0.6m排水沟。线路设计详见坡度、曲线表。3.2面层60cm厚级配碎石(水泥含量5%)。3.3路基结构:3.3.1填方小于2.1m的路段,开挖至底标高,原地面碾压夯实后,填筑1.5m厚AB组料,碾压夯实后填筑60cm厚30级配碎石(水泥含量5%)作为路面结构层。3.3.2填方大于2.1m厚的路段,原地面开挖60cm,碾压夯实后,填筑AB组料至路基顶面以下60cm,再填筑60cm厚30级配碎石(水泥含量5%)作为路面结构层。详见路基标准横断面图。施工方案1.主要工程量本施工段路基挖土量45947.2m³,填AB组料量19738m³,级配碎石4293m³,M10水泥砂浆254.6m³。2.路基施工方案2.1.路基施工方案路基工程填方数量较大,在土方调配方面,首先充分考虑移挖作填,就近倒运,集中取土,不足部分土由取土场购入。形成挖、装、运、摊、平、压机械化流水作业,能保证路基填筑高质量、高速度的完成。路基土石方以机械施工为主,个别地段路基采取机械与人力施工相结合的方式施工。在确保统一协调的前提下,强化区段管理,结合现场土方施工便道设置,合理确定土方调配方案。路堤填筑施工前,在填方坡脚以外挖掘排水沟,保持场地不积水,并尽量做到永久与临时结合,及早与既有排水系统相连接形成能力。避免水毁边坡造成返工。路基施工完成后,及时刷坡进行边坡加固及防护工程施工。2.2.路堤填筑试验方案为了确保工程创优目标的实现,高质量的完成本施工区段路基工程,由于该段填筑施工较短,首先进行20m路基试验段的填筑工作,本着“高标准、严执行、零缺陷”的质量要求,强化施工过程控制,严格按照设计及施工规范、施工,真正做到施工过程中每个工序都处于可控状态,使路基质量达到内实外美的效果。分层填筑(确定工艺参数):首先作基床以下路堤填料试验,待路基填到基床底层和表层时分别作基床底层和表层路堤填筑试验。基床以下路堤填试验根据施工规范及施工经验,做填层厚为0.3m的试验。填土松铺厚度为0.35m,采用YZT22/35型自行式振动压路机压实,经过静压4遍,再振动碾压6遍后,再进行静压3遍后开始检测路基地基系数和孔隙率,采用K30检测仪检测地基系数,采用灌水法检测孔隙率。检测完成后做好记录,然后再碾压一遍,检测碾压6遍的地基系数和孔隙率。完成后再碾压一遍,检测碾压7遍的地基系数和孔隙率。2.3.基层填筑施工工艺和方法2.3.1.施工工艺路堤填筑按“四区段、八流程”施工工艺组织施工。其中四区段为填土区段→整平区段→碾压区段→检测区段;八流程为测量放样→基底处理→分层填筑→摊铺整平→洒水晾晒→碾压夯实→检查签证→路基整形及边坡修整。附路基填筑施工工艺流程图:路基填筑施工工艺流程图2.3.2.施工方法2.3.2.1.测量放线按设计交桩认真复测,为保证路堤边坡密实和稳定,施工放样时根据填方高度对坡脚线加宽(建议不小于0.3m),满足机械碾压要求。2.3.2.2.基底处理用推土机清除地基耕植土到路堤填土范围以外,填筑高度小于2.1m 的路段,挖至低于设计标高2.1米后,基地整平碾压密实,填筑1.5m厚的AB组料,碾压密实,再填筑0.6米厚的级配碎石(含5%水泥)遇有松土时将地表土用推土机松土器翻挖,然后用振动式压路机碾压5遍后做K30地基承载力实验,检测值要大于90mp/m。如果地基承载力不能满足要求,则需要对该段地基松翻掺加白灰后搅拌压实重新检测,达到要求后才可进行AB 组料的填筑。地基处理时做好详细记录,结束后报请质检部门现场检查确认合格签字后,方可进行路堤填筑。2.3.2.3.分层填筑路堤填筑施工前,必须做好填筑材料的最佳密实度、最佳含水量试验。填筑时采用挖掘机装土、自卸载重汽车运输,全断面宽度纵向分层填筑。填筑时每100m或两结构物之间划为一个施工区段,同一填层必须用同一种填料,不允许将垃圾、草皮、树根等混进填料之中,路堤每20m放一组边桩,根据《公路路基施工规范》(JTB0145-96)要求的虚铺厚度用红布条系在边桩竹竿上。自卸车卸土时根据虚铺厚度、车容量、路堤填筑宽度计算堆土间距,以便平整时控制层厚均匀。为了保证边坡压实质量,填筑时路基两侧各加宽50cm 。2.3.2.4.摊铺平整使用推土机进行初平,再用平地机进行终平。填层表面纵横平顺无明显凸凹。推土机作业时,对路肩部分预压,填层面做成向两侧0.5%的横向排水坡,以利于排出雨后积水。2.3.2.5.洒水或晾晒施工中按试验确定的最佳含水量,严格控制填料的含水量,含水量允许误差+2%、-3%。含水量较大时应进行翻开晾晒,绝不允许在各填层中出现弹簧土,含水量较小时用洒水车进行洒水,直至含水量在允许范围内。2.3.2.6.碾压夯实采用振动式压路机进行碾压,碾压前向压路机司机进行技术交底,其内容包括碾压起讫范围、压实遍数、压实的速度等。碾压时第一遍静压,然后先慢后快,由弱至强,直线地段由两边向中间、曲线地段先内侧后外侧纵向进退式碾压,先静压后振动,时速不超过4km/h,各区段交接处重叠碾压,纵向搭接长度不得小于2m,纵向行与行之间的轮迹重叠压实不小于0.3m,横向同层接头处重叠压实不小于1m。2.3.2.7.检验签证路堤每填筑一层即进行质量检查,在保证填料质量、填料厚度、填层面纵横平整度、填层宽度符合标准的基础上,重点对路堤填层的压实度进行检测。采用灌砂法及K30承载板试验仪的方法进行双控检测检测合格后,进行下层路堤填筑。2.3.2.8.路堤修整与边坡整修路堤面的排水横坡、平整度、边坡等整修内容,严格按照设计结构尺寸进行,用人工配合机械对路堤面小的凸凹不平进行修补,达到验收标准要求。2.3.2.9路堑边坡的整修路堑边坡采用机械刷坡,人工平整的方式进行修整,堑顶外设梯形截水沟,沟壁采用人工平整压实后抹10cm厚M15砂浆,底宽0.6m,上口宽2m,沟深0.6m3.路面施工工艺3.1.级配碎石面层(外掺5%水泥)施工3.1.1.材料准备水泥和级配碎石采用路拌,拌合设备应计量准确,拌合均匀。3.1.2.施工准备在进行碎石垫层施工前,由测量工程师定出标高,在道路两边,每10m用钢筋或木方定出水平桩位。3.1.3.施工过程3.1.3.1.先在出梁场方向做20m,宽11m的试验段。3.1.3.2.级配碎石厚度600mm,在摊铺时,应由人工及时消除粗细集料离析现象。3.1.3.3.用振动压路机从两边向中间碾压。先静压,后弱振,再强振的方式碾压,碾压遍数为8遍,压实结束后立即检查压实度,如不满足要求继续碾压,各区段交接处,纵向搭接压实长度不小于2m。3.1.3.4.顶面标高必须满足设计要求。3.1.3.5.已完成的级配碎石表层严格控制车辆通行,并做好表面的保护工作和养护工作。养护时间不少于7d,养护时,可采用覆盖草帘被并洒水的养护措施,处于养护期的路面要防止扰动破坏。严禁在已完成的或正在碾压的路面上调头或急刹车。3.1.3.6.道路沿中心向两边做0.5%的排水坡度。3.2.质量标准3.2.1级配碎石基层应满足下列标准。3.2.2基床以下路基填筑压实标准4.管涵埋设施工4.1.地质情况桥该位置地表水主要是由于雨水汇集,水量较小,受季节影响宽15~30m。地下水位较浅。新建运梁便线圆管涵的埋设位于吉图珲客运专线大川屯大桥10#墩左侧30米处,,埋设在两山脚汇水最低处,为保证水流通畅,满足河道排水要求,不引起上游淤积、下游冲刷,在基地埋设2排φ100cm直径圆管涵,4.2.施工安排本段施工共安排30天工期进行施工。4.3.施工技术方案4.3.1.钢筋混凝土管的选择参照公路桥涵设计通用规范(JTG D60-2004)的标准选择钢筋混凝土管。4.3.2.基坑开挖及垫层施工4.3.2.1.基坑放样根据设计图纸和圆管涵的中心及纵、横轴线,用全站仪、钢尺进行基坑放样。基坑开挖前,应在纵横轴线上、基坑边桩以外设控制桩,每侧两个,供施工中随时校核放样用。4.3.2.2.基坑开挖基坑开挖前在便道的左侧设置挡水围堰,将便道填筑区段内的水抽干并清除淤泥,测量地面高程,控制开挖深度,比设计管涵低标高低1m,开挖尺寸比圆管涵基础宽出50cm开挖。基坑开挖用人工配合挖掘机进行,开挖至设计标高上20~30厘米时,改用人工清理至设计标高,整平后检查基坑平面尺寸、位置、标高是否符合图纸设计,合格后进行下步工序。4.3.2.3.垫层施工基坑开挖完成后,先进行垫层施工,分层回填砂砾并夯实,压实度满足规范和设计要求。砂砾垫层应为压实的连续材料层,不得有离析现象。4.3.3.基础施工4.3.3.1.基础放样基坑挖好后,应重新放设管涵的纵、横轴线,同时用经纬仪、钢尺对基础平面尺寸进行准确的细部放样。并用水准仪按涵洞分节抄平,逐节钉设水平桩,控制基底和基顶标高。4.3.3.2.混凝土管座混凝土由3号搅拌站集中拌和,混凝土所用砂石料、水泥均应符合规范要求,严格按实验室给定的施工配合比拌制混凝土,拌和均匀。按施工图纸和技术规范的要求浇筑管座基础。管基分两次浇筑,先浇筑底下部分,注意预留管基厚度及安放管节座浆混凝土2~3cm, 待安放管节后再浇筑管底以上部分。4.3.4.钢筋混凝土圆管的安装及浇筑剩余基础混凝土安装管节采用人工配合吊机安装,安装时从下游开始,使接头面向上游,每节涵管应紧贴于基座上,使管节受力均匀; 所有管节应按正确的轴线和图纸所示坡度敷设。敷设时应保证内壁齐平,管内清洁无赃物,无多余的砂浆及其它杂物。安装管节完成后,浇筑剩余基础混凝土。安装时应注意下列事项:4.3.4.1.应注意按涵顶填土高度取用相应的管节。4.3.4.2.各管节应流水安装平顺,管节必须垫稳坐实,管道内不得遗留泥土等杂物。4.3.4.3.圆管在运输、装卸过程中应防止碰撞,避免管节损坏或产生裂纹。4.3.4.4.应待基础强度合格后方可进行管节安装。管节安装,应先在基础上标示出涵管的中心线,并先安装进、出水口处的端部管节以控制涵管全长,然后逐节安装中部管节。并保持整体轴线不出现偏位。各相邻管节应保持底面不出现错口,安装时应用水平尺对接头处进行检查。相邻管节的接缝宽度应不大于1~2cm。4.3.5.接缝处理为防止圆管接头漏水,应对接缝处进行防水处理。采用平口接头,其接缝通常先用热沥青浸透过的麻絮填塞,然后用热沥青填充,最后用涂满热沥青的油毛毡裹两层。有条件的,也可对管身段进行涂热沥青防水处理。4.3.6.洞口砌筑为防止水流冲刷,应对进口沟床及出口沟槽进行铺砌加固,铺砌长度一般不小于1m。涵洞出入口的沟床应整理顺直,与上、下排水系统的连接应圆顺、稳固,保证流水顺畅,避免损害路堤。施工中应注意:4.3.6.1.砂浆要严格按配合比拌和,标号不小于设计值,拌和时间不少于2min,拌和均匀。4.3.6.2.砌筑时砌块错缝,坐浆挤缝,嵌紧后砂浆饱满无空洞现象。4.3.6.3.外圈定位和转角处,选择形状方正、较大的片石,并长短相向与里层片石咬接。4.3.6.4.较大的片石用于下层,砌筑时选择形状和尺寸较为合适的片石,敲除尖锐突出部分,不得用高于砂浆砌缝的小石块在下面支垫。4.3.6.5.砌缝不大于2cm,且无干缝、死缝。4.3.7.涵背回填及涵洞填土经检验证实圆管涵安装及接缝符合要求并且其砌体砂浆强度或混凝土强度达到设计强度的75%时,及时进行回填。涵背回填应从涵洞洞身两侧不小于2倍孔径范围内进行水平分层填筑、夯实。填筑材料宜选用透水性好的砂砾。5.人员配置6.机械配置拟投入施工机械设备进场计划表7.工期保证措施为了保证吉图珲客运专线JHS-Ⅲ标段项目部能够在2012年10月开始架梁的要求,我项目特制定如下措施保证按期完成。7.1.组织措施7.1.1.我公司成立以经理周国桥为组长由主管生产的副经理及总工程师为副组长各个部门负责人为组员的领导小组,全力以赴组织开展运梁便道施工。7.1.2.岗位责任制,任务分解到班组,责任落实到人头,强化管理,加强考核,将利益与进度、质量、安全三挂钩,实行多劳多得,调动施工人员的积极性。7.1.3.建立工程管理信息系统全面收集工程测量、工程地质、施工进度、生产要素、工序质量控制和施工安全等方面的信息,综合分析和判定施工运行状态,针对存在问题,采取有效措施,实现施工过程有序、可控。7.1.4.施工现场成立调度中心,对施工进度实行动态管理。7.1.5.建立自上而下的调度指挥中心,采取垂直管理,减少中间环节。强化施工调度指挥与协调工作,管理人员、技术人员跟班作业,靠前指挥,超前布局谋划,加强监控落实,全面及时掌握施工动态,迅速、准确处理影响施工进度的各种问题;对工程交叉和施工干扰加强指挥与协调,对重大问题超前研究谋策,制定措施,及时调整工序和调动人、机、物,保证施工均衡连续进行。7.1.6.建立动态管理网络,对施工进度实行动态管理,根据工程实际情况及当地气候情况及时调整施工方案,根据各项工程的进度情况及时调整生产要素,保证均衡施工,稳产高产,以循环进度保日进度,以日进度保总工期目标的实现,确保9月架梁的总目标的实现。7.1.7.实行施工进度快报制度,坚持每天报一次各工序的进展情况,每3天报一次总体的实际进度和计划进度的对比情况并分析两者相差原因,全面及时了解各部分工程进展情况,采取相应的对策措施。7.1.8.施工中加强对作业循环的控制和分析研究,从压缩各工序作业时间,加强工序衔接管理入手,最大限度的减少每一循环时间,增加循环作业次数,以循环保进度。7.1.9.严密组织施工,合理安排施工顺序,尽量安排平行流水作业。加强工序衔接,提前作好工序转换前的各项准备工作。严密注视各工序的进展情况,对各工序出现的各类问题及时处理,避免停、窝工现象的发生,保证各工序施工的准时性。7.1.10.协调好与地方政府及村民的关系,保证施工正常有序进行,以“人和”保工期。7.2.管理措施为调动全体参战人员的积极性,使运梁便道工程能够保质保量按期完成,设备租赁公司提出了大干30天的口号并制定的一系列的奖罚措施,充分发挥大家的积极性和主观能动性,使大家的利益和运梁便道工期质量密切相关。对每天的实际进度情况及每周的工程进展情况与计划进行对比,分析原因,对相关责任人进行奖罚,使大家全身心投入到运梁便道修建中去。7.3.确保工期的生产要素根据工期要求配备足够数量的精良的机械设备进场。根据运梁便道工程量配备充足的设备,保证充足的设备投入的施工生产中去。与当地的砂石料厂等供货单位签定供销合同,保证材料能够及时迅速的供应,并联系了其他生产厂家以防止意外情况发生影响施工生产的正常进行。因运梁便道施工错过了最佳的施工季节,现已经进入雨季。为了保证能够按照架梁工期要求完成施工任务,我项目工程管理部特制定了备选方案以防止因连雨而无法进行路基土方作业施工。7.4.雨季施工工期保证措施为避免因降雨造成工程损失和延误工期,在施工中进行统筹安排,尽量减少雨季对正常施工的影响,制定具体措施如下:做好地面排水系统,疏通排水沟道,及时将地面积水排出施工场地。尤其基坑开挖时,做好坑外围截水沟,避免雨水浸泡基坑。对于滑坡地段的路基施工时做好防排水、避免雨季施工。开工前搭设好砼、砂浆、水泥浆的拌制棚和操作台上的防雨篷,做好电气设备的防雨设施和雷电保护,保证雨季的正常施工。雨季混凝土作业根据天气预报进行进度调整,配备必要的挡雨器材,确保连续作业,特殊地点配置排水机械。砼结构施工时,避免在暴雨中浇筑砼。如浇筑中途突降大雨,对正在浇筑的砼面加盖塑料薄膜或油布,防止雨水直接冲刷未凝固的砼,如遇连降暴雨无法浇筑时立即停止并处理好砼施工缝。主要固定作业设备搭设防雨棚或活动防雨设施。钢筋制作的半成品放在棚内存放防止雨淋或者备置防雨布进行遮盖。与当地气象部门保持经常的联系,做好近、中期天气预报接收工作,提前做好防雨准备,并在雨天安排专人值班,负责基坑和作业场所的排水、遮盖材料及施工设备机具及以施工作业面保护等工作。临时设施充分考虑防雨要求,施工便道排水系统安排专人维护,指派专人负责,降雨前后巡逻检查,及时排险和采取防滑措施,并在危险地段设立明显标志。7.5.夜间施工工期保证措施敦化制梁场各部门建立夜间施工领导值班和交接班制度,加强夜间施工管理与调度。在项目经理部设置夜间值班室,在施工现场安排现场值班室。施工现场设置明显的交通标志,安全标志牌、警戒灯等标志,标志牌具备夜间荧火功能。保证施工机械和施工人员的施工安全。施工现场要布置足够的夜间施工照明设备,保证施工照明需要,确保施工现场的安全。8.安全措施工人进入施工现场必须佩戴安全帽。施工中,必须有专人进入机械和车辆的指挥。夜间施工时,现场照明要好,指挥人员佩戴醒目标志。9.防洪应急预案及安全措施管涵由于施工时间短,无需跨汛期施工,但考虑到天气变化及汛期到来时管涵和路基对河道的间接影响,特制定如下防洪措施:9.1.组织措施9.1.1.建立完善的防洪保障体系,在施工过程中,建立由场部领导负责,安全部门主抓,其他部门配合的管理体系,结合工程施工特点,对员工进行防洪保卫方面的教育培训,做到每个人在思想意识上重视。9.1.2.施工现场建立防洪应急综合领导小组,对该工程辖区内的防汛抢险工作进行统一安排,出现险情随时抢险、及时上报。确定一名安全人员具体负责防洪保卫工作,成立由有一定工作经验的员工组织的防汛抢险队。根据实际情况,发生险情时,及时撤出人员,确保人身生命财产的安全,在汛期内实行24小时昼夜全时值班。9.1.3.建立防洪保卫例会制度,场部每月召开一次例会,对员工进行防汛抢险技术学习,及时解决可能发生的问题。防汛抗洪应急组织管理网络:防汛抗洪领导小组在汛期,各防洪领导小组成员要确保通讯24小时畅通。9.2.度汛措施9.2.1.防汛职责与制度为了做好施工期的度汛工作,防汛指挥部明确了在度汛期的责任,并制定了相应的制度:9.2.1.1.在渡汛抢险工作中工程大队队长任抢险队长,在施工渡汛中对施工区渡汛负直接责任。在防汛指挥部的直接指挥下,负责组织工程度汛抢险工作,直接对本工程进行度汛抢险调度,确保施工安全,当施工区水位超过设计洪水位时,指挥部听从上级防汛部门的抢险统一调度。各抢险队必须做好配合。9.2.1.2.汛期实行值班制度,主动与当地气象、水文单位联系,及时取得相关资料;桥址设水位观测标尺,每天观测水位,在进入汛期以后,设立24小时值班制度,值班人员要坚守岗位,不得擅自离岗,值班期间不得请假,特殊情况需经批准后换岗并上报防汛指挥部。9.2.1.3.各抢险队安排专人按时查询水位和流量,对重要的信息及时向防汛指挥部汇报并做好记录。9.2.1.4.抢险队设立24小时值班制度,队长手机汛期必须报是24小时畅通。9.2.1.5.值班人员必须做好值班日记,及时接听电话,做好记录。有关汛期、工情和上级有关的防汛指示要及时向防汛组长汇报。9.2.1.6.建立值班巡视制度,当施工区域发现汛情、险情时,值班人员要及时赶赴现场,了解情况及时报告。9.2.1.7.严格交接班手续,值班人员要当面向接班者讲清值班情况和未尽事宜。交接班时间为每天早晨八时,由当班者按值班表顺序通知下一班值班人员。9.2.1.8.值班人员要妥善保护和使用通讯设施,发现异常,及时处理,确保防汛信息畅通。9.2.1.9.我工程大队将在实际工作中依据条件的变化及时地调整防洪度汛方案,并及时向上级汇报,确保汛期安全。9.2.1.10.工程大队设有线电话,防洪期间保持与当地河道管理部门和上级各部门联系。9.2.1.11.在施工中要注意观测水情,与当地水利局保持联系。保持工地、项目部联系畅通。发生险情上下联动,排除险情。9.2.1.12.汛期前施工要做好防汛物质准备,应急灯20盏,雨具40套,挖掘机2台,编制袋4000条,发电机2台,铁锹50把。抢险车5台,块石400方。9.2.2.环保措施9.2.2.1.建立健全管理组织机构,学习并遵守《中华人民共和国河道管理条例》、《中华人民共和国水法》、《中华人民共和国环境保护法》中的有关规定。9.2.2.2.工地成立以施工队长为组长,生产班组为成员的文明施工和环保管理组织机构,加强教育宣传工作,提高全体职工的文明施工和环保意识。9.2.2.3.合理布置施工场地,合理定置各种施工设施。临时施工场地的选择与布置,。
xx特大桥运梁便道批复施工方案编制:复核:审批:xx项目经理部xxxx特大桥运梁便道施工方案一、编制依据及标准《客运专线铁路路基工程施工技术指南》(TZ212-2005)《客运专线铁路路基工程施工质量验收暂行标准》(铁建设[2005]160号)《客运专线无碴轨道铁路工程测量暂行规定》关于运架梁施工与梁场及下部单位接口的技术说明二、运梁便道路线设计1、工程概况本运梁便道起点里程K0+000,终点里程K0+203.19=K0+203.19,距秦淮河特大桥上海台586.42米,长度586.42米,共设计2条平曲线、两条竖曲线,平曲线半径为210米,竖曲线半径为2500米,设计曲线最大坡度为3.0%。
运梁便道基床厚 3.0米,基床底层厚 2.3米,基床表层厚0.7米,基床表层设耐磨层,厚20厘米,其级配碎石内须掺5%水泥;运梁便道设臵纵向坡度3%。
路面顶面宽度为15米,其中路面宽度为13米,两侧硬路肩各宽为1米。
2、运梁便道设计图见:秦淮河特大桥运梁便道线路设计平面图秦淮河特大桥运梁便道线路设计纵断面图3、运梁便道工程数量三、施工组织机构经理:xx副经理:xx总工:xx技术负责人:x质检工程师:xx试验室主任:xx测量工程师:xx施工负责人:xx四、施工方法及施工工艺1、CFG桩施工方法由于现有运梁便道处在台村隧道进口、DK316+228.804-DK316+543段路基的弃土场内, 000+110-000+660段必须对路基基底进行基底处理,采用素土挤密桩,长度550米,处理后的路基基底最小密实度不小于0.9。
2.1 素土挤密桩采用7.5KW机械洛阳铲成孔,成孔直径为0.35米,夯锤质量1500公斤,夯锤直径0.355米,桩间距为0.95米,正三角形布臵。
2.2 桩体土采用较纯净的黄土,黄土的有机质含量不应大于5%,颗粒不得大于5mm。
2.3 桩体土的最佳含水率由试验室采用轻型标准击实试验来确定。
2.4夯锤的落距、夯击次数成桩参数和填料厚度根据现场试验来最后确定。
运梁便道施工方案1.编制依据1、公路桥涵施工技术规范、公路路基施工技术规范、公路工程质量检验评定标准;国家、交通部、建设单位及地方政府有关文件、环境保护、水土保持的法律、规程、规则、条例。
2、现有的企业管理水平、劳动生产力、设备技术能力以及从事公路施工、研究所积累的经验。
3、已进场的施工机械,施工技术能力以及现场准备情况。

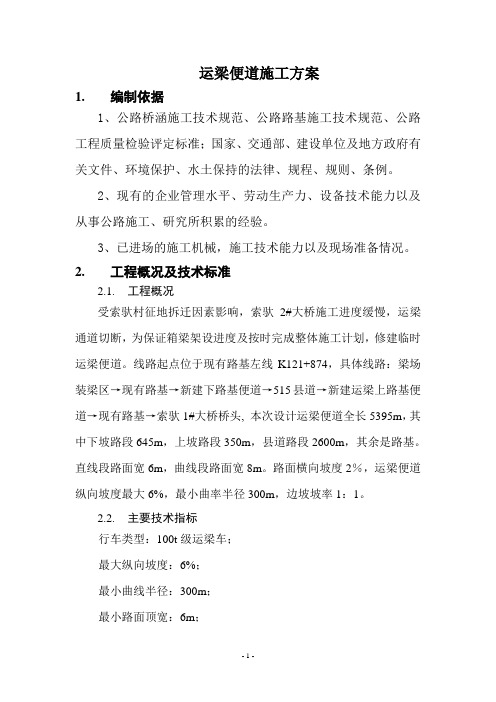

2.工程概况及技术标准2.1.工程概况受索驮村征地拆迁因素影响,索驮2#大桥施工进度缓慢,运梁通道切断,为保证箱梁架设进度及按时完成整体施工计划,修建临时运梁便道。
线路起点位于现有路基左线K121+874,具体线路:梁场装梁区→现有路基→新建下路基便道→515县道→新建运梁上路基便道→现有路基→索驮1#大桥桥头, 本次设计运梁便道全长5395m,其中下坡路段645m,上坡路段350m,县道路段2600m,其余是路基。
直线段路面宽6m,曲线段路面宽8m。
路面横向坡度2%,运梁便道纵向坡度最大6%,最小曲率半径300m,边坡坡率1:1。
2.2.主要技术指标行车类型:100t级运梁车;最大纵向坡度:6%;最小曲线半径:300m;最小路面顶宽:6m;竖曲线:50m弦长的弧的最大正失不大于0.2m3.路基结构1.现有路基已经铺筑完毕可以直接利用, K119+375、K121+754涵管排水及灌溉用水沟采用Φ1m高强度混凝土管通过。
2.新建运梁下路基便道利用既有便道,重新征地,将最大纵坡调整为6%,路面处理使用6%灰土。
3.坡桑线原有县道重新整平、压实。
4.新建运梁上路基便道利用既有便道,重新征地,将纵坡调整为8.9%,路面处理使用6%灰土。
4.主要工程数量挖土:47779.3m3填土:43555.3m36%灰土:4224m3圆管涵:52m详见工程数量统计表及断面图5.资源配置5.1.人员组织为确保运梁便道的顺利运行,我单位在施工现场工程技术主管人员1名,施工技术管理和测量人员4名,实验室实验人员3人,领工员1名。
新建铁路哈尔滨至大连段铁路客运专线TJ-2标第三管段运梁便道施工方案中建二局哈大客专TJ-2标段第三项目经理部二〇〇八年七月编制时间审核时间批准时间目录一、编制依据、范围<一>、编制依据1、项目部编制的运梁便道施工图。
2、正线设计图纸●D1K447+424.8~DK579+140路基个别设计图第一册(哈大客专沈哈施路02-02)●D1K447+424.8~DK579+140路基个别设计图第十一册(哈大客专沈哈施路02-02)●新铁岭车站设计图(哈大客专沈哈施站-01B)●钢筋混凝土箱形桥设计图第一册(哈大客专沈哈施箱形桥第2标段)●涵洞设计图第一册(哈大客专沈哈施涵01A~40A)●沈阳市界至新开原排水用地图第一册沈阳市界至新开原线路详细纵断面图第一册3、现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料。
4、单位现有的施工人员、技术力量、机械设备、物资、资金等情况及以往客运专线运梁便道施工经验。
5、国家及地方关于安全生产和环境保护等方面的法律法规。
6、客专要求的技术标准、规范、规程。
7、二级公路要求的技术标准、规范、规程。
<二>、编制范围梁场场内运梁通道南端(D1K461+529)至西孤家子特大桥哈台台尾(D1K458+997.38)间(全长2531.62m)运梁便道,包括地表处理、地基处理、路基填筑、排水设施、管线预埋、沉降观测等工程。
二、工程概况<一>、工程简介运梁便道以梁场场内运梁通道南端(D1K461+529)为起点,沿线路左侧路基本体坡脚外设置,在D1K459+500~D1K459+600段过渡到正线路基,至西孤家子特大桥哈台台尾(D1K458+997.38)为终点,全长2531.62m。
(详见“运梁便道平面布置图”)D1K461+529~D1K459+500段便道高出原地面1.2m左右,D1K459+500~D1K459+250段为过渡段,便道从约1.2m高过渡到路基面设计标高位置,D1K458+997.38~D1K459+250段按路基设计断面成型。
双峰梁厂运梁便道施工方案引言:双峰梁厂是一家专业生产梁板的企业,为了提高运输效率,现计划在厂址周围建设一条专用的运梁便道。
本方案将对该便道的施工进行详细规划,以确保施工顺利进行。
目标:1.建设一条安全、平整、通畅的运梁便道,以提高货物运输效率。
2.确保施工过程中的安全,保护周边环境。
施工过程:第一步,前期准备工作:1.制定详细的施工方案,并征得相关部门的批准。
2.搜集必要的建设材料和设备。
3.在施工现场设立临时办公室和工地标志,明确施工区域。
第二步,便道的平整工作:1.清理施工区域,确保便道建设的顺利进行。
2.使用推土机等工具对施工区域进行平整处理,确保便道的平整度。
第三步,便道的硬化工作:1.在平整的基础上,铺设混凝土或沥青等材料进行便道的硬化。
2.控制施工区域的湿度和温度,确保硬化效果。
第四步,便道的标志和警示工作:1.根据相关标准和法规,在便道的两侧设置道路标志,包括限速标志、交通指示标志等。
2.设置反光警示标志,提醒驾驶员注意安全。
第五步,便道的照明工作:1.在便道两侧设置适当数量的路灯,确保便道在夜间的正常使用。
2.使用高效能的照明设备,避免能源浪费。
第六步,施工期间的安全措施:1.为工人提供必要的安全装备,如头盔、安全鞋等。
2.定期进行安全培训,提高工人的安全意识。
3.设立施工区域的临时隔离栅栏,确保周边的行人和车辆安全。
第七步,施工过程的监督和验收:1.由专门的施工监督人员对施工过程进行全程监督和记录。
2.监督人员定期对施工质量进行验收,确保便道的质量达到要求。
注意事项:1.在施工过程中,要确保便道建设不会对周边环境造成污染和破坏。
2.在平整和硬化工作中,要确保工作人员的安全,并采取必要的安全措施。
3.在施工过程中,要遵守相关的建设规范和法规,确保便道的质量和安全。
4.在便道的标志和警示工作中,要遵守相关的标准和法规,确保信息的准确性和有效性。
总结:通过以上的施工方案,我们可以确保双峰梁厂的运梁便道建设顺利进行,并提高货物运输的效率。
目录1。
工程概况 (2)2.运梁设备参数 (2)2。
1TL101Q主车主要参数 (2)2。
2LPLC200T副车主要参数 (3)3方案总体思路. (4)3.1运梁车运梁线路技术要求 (4)3。
1.1运梁车能通过的最小转弯半径 (4)3.1.2其它参数选定 (5)3。
2运梁便道设计方案 (5)3。
3方案重点 (5)3。
3。
1需要与中铁二十五局协商解决的问题 (5)3。
3.2施工安全要点 (6)4。
工期安排 (6)5.工程量 (6)6.施工人员、设备配置 (7)7。
施工流程 (7)7。
1施工方法 (7)8质量保证措施 (8)9安全保证措施 (9)10附图 (9)10。
1运梁便道平面布置图 (9)10。
2运梁便道中心坐标 (9)双峰梁场运梁便道施工方案1.工程概况娄邵铁路扩能改造工程按照2012年11月铺架总体施工组织设计要求,双峰梁场共需预制T梁1796片,往小里程方向供梁910片,往大里程方向供梁886片,所有梁片均采用轮胎式运梁车运输.运梁程序为梁片用梁场提梁龙门吊在装梁区装上运梁车后,经一段长约300m运梁便道进入新建娄邵线DK25+300处正线路基,在路基上完成运梁车转向运输。
目前梁场与正线路基间运梁便道已部分修建完成,梁场大门出口至红联小学三岔路口处(长约225m)便道已成形,其中从梁场出来已硬化约150m,硬化处便道宽约7m,还有约75m未硬化。
运梁便道梁场出口处标高为129.9m,已硬化线路末端标高为125.1m,三岔路口处地面村高为124.1m。
该条运梁便道还需再修建约70m才能与正线路基相接。
2。
运梁设备参数运梁采用轮胎式运梁车运输,运梁车组由一台带动力的TL100Q 主车和一台不带动力的LPLC200T副车组成。
运梁时,带动力主车布置在后方推梁前进,副车配合控制方向.2.1TL101Q主车主要参数TL101Q主车主要参数2。
2LPLC200T副车主要参数LPLC200T轮胎式运梁车副车技术参数及配置3方案总体思路。
便道工程施工方案主要包括工程概况、施工安排、施工准备、施工方法及工艺、施工进度计划、质量保证措施、安全施工保证措施等内容。
以下是一篇不少于500字的便道工程施工方案:一、工程概况本项目为XX地区便道工程,主要包括新建便道全长XX公里,路面宽度为XX米,设计速度为XX公里/小时。
便道工程旨在为当地居民提供便捷、安全的交通出行条件,促进地区经济发展。
二、施工安排1. 施工前期:进行现场踏勘,了解地形地貌、地质条件、水源电源等情况,制定施工组织设计,办理相关施工手续。
2. 施工阶段:按照施工组织设计,依次完成便道路基、路面、桥梁、涵洞等施工内容。
3. 施工后期:进行工程验收、移交手续,进行施工总结。
三、施工准备1. 人员组织:组建项目经理部,明确项目负责人、技术人员、施工队伍等人员职责。
2. 材料准备:根据施工图纸及规范要求,提前采购合格的建筑材料,包括水泥、砂石、钢筋等。
3. 设备准备:配置足够的施工设备,如挖掘机、装载机、压路机、混凝土泵等。
4. 施工图纸及规范:熟悉施工图纸及相关规范要求,确保施工过程符合设计及规范要求。
四、施工方法及工艺1. 路基施工:采用挖掘机、装载机等设备进行土方开挖、平整,按照设计要求分层填筑、压实。
2. 路面施工:采用混凝土搅拌车、混凝土泵等设备现场浇筑混凝土,确保路面平整、密实。
3. 桥梁、涵洞施工:按照设计要求,采用合适的施工工艺进行桥梁、涵洞施工,确保结构安全、可靠。
4. 排水设施施工:按照设计要求,施工排水沟、截水沟等排水设施,确保便道工程排水畅通。
五、施工进度计划1. 施工前期:1个月完成现场踏勘、施工组织设计编制、手续办理等工作。
2. 施工阶段:根据实际情况,合理制定月度、季度施工计划,确保工程按进度完成。
3. 施工后期:1个月完成工程验收、移交手续、施工总结等工作。
六、质量保证措施1. 严格遵循施工图纸及规范要求,确保工程质量。
2. 对施工人员进行质量教育,提高质量意识。
桥梁运输便道施工方案1. 引言桥梁运输便道是指在桥梁施工过程中,为了方便材料和设备运输而临时铺设的道路。
它是桥梁施工的重要一环,对于保证施工顺利进行具有重要意义。
本文将介绍桥梁运输便道的施工方案,包括便道的选址、设计、材料选择和施工步骤等内容。
2. 便道选址在选址时,需要考虑以下几个因素:2.1 桥梁位置便道应尽量选择在离桥梁施工位置较近的地方,以减少运输距离和工作量。
同时,还需要考虑便道和桥梁之间的高程差,以保证运输过程中的平稳。
2.2 土质条件便道应选择在土质较好的地方,地面平整、坚实,能够承受材料和设备的重量。
避免选择湿软或不稳定的土地,以免给运输过程带来不必要的风险。
2.3 施工便利性在选址时还需要考虑施工便利性,选择离主要施工设施和道路较近的地方,便于运输车辆进出和材料装卸。
3. 便道设计3.1 便道宽度便道的宽度要根据实际施工需要进行设计。
一般情况下,宽度应能够满足材料和设备运输的需求,同时考虑到运输车辆的通行安全。
3.2 便道长度便道的长度应根据桥梁施工所需材料和设备的运输距离来确定,确保运输过程的高效和顺利。
3.3 便道坡度便道的坡度应根据实际情况进行设计,以保证运输过程中的平稳和安全。
一般情况下,便道的坡度不宜过大,以免影响运输车辆的行驶。
3.4 便道标志在便道的设计中,还需要设置标志和警示标识,提醒车辆和行人注意安全,确保施工过程中的秩序和安全。
4. 材料选择在便道的施工中,需要选择适合的材料来铺设便道。
4.1 铺设材料常用的便道铺设材料有砂土、碎石、混凝土板等。
选择材料时需要考虑材料的承重能力、耐久性和易于加工性等因素。
4.2 覆盖材料为了提高便道的平整度和防滑性,可以在铺设材料上覆盖一层适当的材料,如砂石或沥青混凝土等。
5. 施工步骤5.1 土地准备在开始便道施工前,需要对选定的地块进行清理和平整,确保便道铺设的基础条件良好。
5.2 材料运输与铺设根据便道设计确定的长度和宽度,将选定的材料运输到施工现场,并按照设计要求进行铺设。
运梁通道路基施工方案1.项目概述本文档旨在提供关于运梁通道路基施工方案的详细信息。
运梁通道作为桥梁施工中的重要环节,能够保证桥梁材料的安全运输和顺利施工。
本施工方案将介绍路基施工的技术要点、施工步骤、安全措施以及进度计划等内容。
2.施工技术要点运梁通道路基施工的技术要点如下:•路基设计:根据实地勘察和桥梁设计要求,确定运梁通道的路基设计参数,包括路基宽度、坡度、路基材料等。
•路基开挖:根据设计要求,使用挖掘机等大型机械设备对运梁通道的路基进行开挖,确保开挖的宽度和深度符合设计要求。
•填筑路基:根据设计要求,使用砂土、碎石等适量的路基材料进行填筑,通过夯实或水平压实等方式,使路基达到设计要求的强度和稳定性。
•路基排水:在填筑过程中,要注意合理设置排水设施,确保运梁通道路基能够有效排除降雨和地下水。
•路基平整:施工过程中要对路基进行及时的检查和修正,确保路基的平整度满足要求,能够确保运梁通道的安全通行。
3.施工步骤根据上述技术要点,运梁通道路基的施工步骤如下:步骤一:路基开挖1.确定开挖范围和深度,使用挖掘机逐段进行开挖,在开挖过程中注意防止斜坡滑坡和坍塌等安全问题。
2.确保开挖的宽度和深度符合设计要求,及时清除开挖过程中产生的泥浆和杂质。
步骤二:填筑路基1.使用砂土、碎石等路基材料进行填筑,根据设计要求逐层填筑,确保填筑的强度和稳定性。
2.使用夯实或水平压实等方式,确保填筑的路基达到设计要求。
步骤三:路基排水1.在填筑过程中设置排水设施,包括排水沟、管道等,确保运梁通道路基能够有效排水,防止积水。
2.检查排水设施的安装质量,确保其正常运行和排水效果。
步骤四:路基平整1.在填筑完成后对路基进行平整和修正,使用平地机等设备进行调整,确保路基的平整度满足要求。
2.检查路基的平整度,进行必要的调整和修正,确保路基的顺利通行。
4.安全措施在运梁通道路基施工过程中,需要采取以下安全措施:1.管理员要对施工现场进行全面巡视,确保施工过程中的安全;2.施工现场设置必要的警示标志,提醒工人注意安全;3.所有施工人员要佩戴必要的安全装备,包括安全帽、安全鞋等;4.设立专门的通道,确保施工期间不影响道路的正常通行;5.严格遵守施工作业规范和安全操作规程,防止事故的发生。
便道施工实施方案模板范文一、施工前准备工作。
在进行便道施工之前,首先需要进行详细的施工前准备工作。
包括但不限于:1. 确定施工范围,对于需要进行便道施工的区域,进行详细的测量和界定,确保施工范围准确无误。
2. 确定施工时间,根据实际情况和施工计划,确定便道施工的时间安排,避免影响到周边交通和居民生活。
3. 准备施工材料和设备,根据便道施工的具体要求,准备好所需的材料和设备,确保施工过程顺利进行。
二、施工方案制定。
在进行便道施工实施方案的制定时,需要考虑以下几个方面:1. 施工方法,根据便道的具体情况和要求,确定最合适的施工方法,包括铺设、修复、改造等。
2. 施工工艺,对于不同的便道施工项目,需要制定详细的施工工艺流程,确保施工过程符合相关标准和规范。
3. 安全措施,在制定便道施工实施方案时,需要充分考虑施工过程中的安全问题,制定相应的安全措施和应急预案。
三、施工实施。
便道施工实施阶段是整个施工过程中最关键的环节,需要注意以下几点:1. 严格按照施工方案执行,在施工过程中,严格按照制定的便道施工实施方案执行,确保施工质量和进度。
2. 加强现场管理,对施工现场进行严格管理,确保施工过程中的安全和秩序。
3. 定期检查和验收,在便道施工过程中,需要定期进行施工质量检查和验收,及时发现和解决问题。
四、施工后的清理工作。
便道施工结束后,需要进行相关的清理工作,包括但不限于:1. 清理施工现场,将施工现场的材料、设备等进行清理,恢复原貌。
2. 检查维护,对便道施工后的成品进行检查和维护,确保施工质量和安全。
五、总结和改进。
便道施工结束后,需要对整个施工过程进行总结和改进,包括但不限于:1. 总结经验,对便道施工过程中的经验教训进行总结,为今后的施工工作提供参考。
2. 改进措施,针对便道施工中存在的问题和不足,制定相应的改进措施,提高施工质量和效率。
六、结语。
便道施工实施方案的制定和实施是一项复杂而又重要的工作,需要各方的密切配合和努力。
中国中铁四局集团昌九线城际铁路CJQ-1标运梁便道施工方案编号:CJSGFA-04版本: A受控号:修改状态:0编制:刘双飞复核:汪元辉审核:批准:有效状态:中铁四局集团第二工程有限公司九江制梁场二00八年一月目录1、工程概况 (1)2、施工方案 (1)2.1、结构形式 (1)2.2、运梁便道施工 (2)2.2.1、装车段施工 (2)2.2.2、上坡段与倒车段运梁便道施工 (2)2.2.3、与铁路设计线路平行段 (3)3、安全防护 (3)运梁便道施工方案1、工程概况新建九江至南昌城际铁路位于江西省境内,自庐山站(含)引入,途经九江县、德安县、共青城、永修县、新建县,在南昌北与京九线接轨,经京九线引入南昌。
CJQ-1标段起讫里程为DK17+326.8~DK72+776.72(含武九联络线),正线长度55.451km。
根据局工程任务划分,九江梁场承担DK17+326.8~DK50+859.283段358孔箱梁制、运、架及桥面系的施工任务,其中32m双线箱梁336孔,24m双线箱梁22孔。
九江梁场整个梁场采用纵列式布置,制梁区与存梁区总长768m,制梁台座布局于中部,存梁台座分布于南北两端。
梁场设置运梁便道2处,南北各一处,其中南侧运梁便道。
2、施工方案2.1、结构形式运梁便道分装车段、上坡段及与铁路设计线路平行段,其中北侧运梁便道有倒车段。
装车段平台高出存梁场地3.7m,高出平台周边砌筑挡土墙,挡土墙总高4.7m,埋深1m,宽度为2m。
装车平台顶层为30cm厚的C25砼,总宽11m,分为两幅,每幅各5.5m,纵向每隔6m设置一道伸缩缝,板底设置钢筋网片, 钢筋网片按构造配筋,采用直径12mm的螺纹钢,纵横间距按20cm布设。
爬坡段与倒车段路基顶面为50cm厚的级配碎石,底部为100cm厚的A、B组填料,因曲线半径较大,顶宽设计为10米。
与铁路设计线路平行段运梁便道,因已紧靠设计线路体,运梁便道结构采用与设计线路相同的结构形式。
运梁便道两侧设有水沟。
路堑段边坡开挖采用1:1的坡度。
运梁便道设计见附件:运梁便道设计资料。
2.2、运梁便道施工2.2.1、装车段施工场地开挖至设计标高后,采用挖机开始开挖砼路面30cm厚的基槽,基槽开挖好后,人工清理整平,然后用振动压路机压实3遍,之后,铺设钢筋网片,浇注路面C25砼,厚度30cm。
在装车段西侧与存梁区侧,设置挡土墙,挡土墙总高4.7m,埋深1m,墙宽为2m,采用25号块石,5号砂浆进行砌筑。
挡土墙倾角为15度,在离地面20高度处,每隔10m设置一道泄水管,泄水管采用PVC管,内径为5cm,进水口处用双层土工布包裹,然后在管端四周填筑卵石。
2.2.2、上坡段与倒车段运梁便道施工边坡开挖采用挖机开挖,自卸车运卸土方。
边坡开挖前,坡顶开挖线须由工程部进行复核,复核无误后,方可开挖。
开挖前,坡顶设置截水天沟,天沟距边坡距离为4m。
土方开挖采用分层纵挖法,开挖边坡为1:1,挖掘过程中注意防、排水。
岩石地段,施爆破,爆破方法为光面爆破,由有相应资质的专业施工队伍施实。
边坡开挖好后,撒播草籽,进行边坡防护。
路基开挖至设计高程后,开始底层的A、B组填料填筑,填筑厚度为1m,最大分层厚度为40cm,分层填筑分层压实,压实度须达到95%。
A、B组填料可采用厂拌法或路拌法,填筑前,需由试验室检验合格。
A、B组填筑完毕后,开始填筑顶层级配碎石,层厚50cm,最大分层填筑厚度为30cm,分层填筑分层压实。
碎石粒径为5-25cm,填筑前,需由试验室检验合格。
填筑时,洒水湿润。
机械配置为:挖机1台、推土机1台、12吨压路机1台、运卸车4台。
2.2.3、与铁路设计线路平行段与铁路设计线路平行段,因已紧靠设计线路,运梁便道结构采用与设计线路相同的结构形式。
原材料要、及施工要求按铁路路基要求进行。
路基加固、防护措施按原设计线路设计。
此段运梁便道施工前,需申请设计变更,在变更许可后,方可与设计线路一块施工,施工队伍为线下路基施工队伍。
3、安全防护1)、开挖土方前,必须了解土质,查清地下埋设的管道、电缆,加设标志、设置防护拦杆。
2)高边坡开挖土方时,作业人员要戴安全帽,并安排专职人员对上边坡进行监视,防止物体坠落和塌方。
3)开挖工作应与装运工作相互错开,严禁上、下双重作业。
附件:运梁便道设计资料提梁机滑道施工设计中国中铁四局集团昌九线城际铁路CJQ-1标运梁便道设计资料编制:复核:审核:中铁四局集团第二工程有限公司九江制梁场二00八年一月提梁机滑道施工设计目录1 编制依据 (1)2 工程地质及水文地质条件 (1)2.1工程地质 (1)2.2水文地质条件 (1)3 运梁车参数 (1)4 运梁道设计 (2)4.1设计标准 (2)4.2南侧运梁便道设计 (2)4.2.1 南侧运梁便道纵、平面设计 (2)4.2.2 南侧运梁便道断面设计 (3)4.3北侧运梁便道设计 (13)4.3.1 便道纵、平面设计 (13)4.3.2 北侧运梁道断面设计 (13)4.4运梁道便排水设计 (15)运梁便道设计方案1 编制依据1) 路桥施工计算手册,周水兴等编著,人民交通出版社。
2) 路基设计原理与计算,李峻利等编著,人民交通出版社。
3) 公路设计,金仲秋等编著,人民交通出版社。
4)昌九线城际铁路CJQ-1标DK31+000~DK32+500段路基设计图。
2 工程地质及水文地质条件2.1 工程地质根据对梁场地质勘察资料,场区地质层自上而下依次为:1、第四系全新统洪-坡积相粉质粘土:平均层厚4.78m,粉质粘土,黄褐色,可塑-硬塑状态,全场分布,强度低,中等压缩性。
2、第四系全新统冲积相粉质粘土:平均层厚5.45m,灰绿色,软塑-可塑状态,成份以粉粒为主,局部分布,基本承载力190kPa。
3、志留系强风化粉砂质泥岩:平均层厚3.20m,紫红色,灰绿色,成份以粉粘粒为主,局部含粉砂,基本承载力360kPa,不宜作持力层。
4、志留系中风化粉砂质泥岩:灰绿色,紫红色,致密块状构造,成份以泥质为主,局部见砾砂,基本承载力1000kpa,是良好的桩端持力层。
2.2 水文地质条件水文地质条件特征:本区地下为第四系松散岩土类裂隙潜水类型,主要赋存于岩土裂隙面之中,场地环境类型属3类,各层透水性弱,水量小,主要接受地表水体侧向补给。
水位随季节性变化,交替循环较弱。
3 运梁车参数提梁机滑道施工设计1)运梁车自重:300吨。
2)空载运行速度:0-15km/h, 重载运行速度:0-5km/h,缓行速度:0-2km/h。
3)满载时最大爬坡能力:纵向5.1%,横向(人字坡)4%。
4)轮载:整车轮胎数64个,梁体自重721吨,单轮负载19.1吨(考虑1.2的安全系数),充气压力6bar时的接地比压:<0.6Mpa。
5)最小转弯半径:最小内转弯半径:27.3m,最小外转弯半径:40m,最小中心转弯半径:30m。
6)高(满载)2.650±0.3m,高(空载)2.725±0.3m。
7)运梁车全长45m,宽6.1m。
4 运梁道设计4.1 设计标准因运梁便道承受重型荷载,运梁便道设计标准按一级公路的标准要求进行设计与施工。
4.2 南侧运梁便道设计4.2.1 南侧运梁便道纵、平面设计运梁便道分为南北两处。
场区南侧运梁便道的起点里程为DK32+182(便道点在旁侧客运专线线路中心线上的垂直投影点所对应的线路里程,以下同),终点里程为DK32+335,总长为174.5m(曲线长度)。
其中DK32+182~DK32+235为平坡装车段,高程为52.5m。
DK32+235~DK32+291为爬坡曲线段,总长70m,DK32+291处高程为54.18m,坡度2.4%。
DK32+291~DK32+335段,坡度与路基相平,终点位置为路基正中部,高程为53.97m。
整个线路中,最小设计转弯半径为50m,满足要求。
运梁便道纵断面、平面设计详见附图1:昌九梁场运梁便道平面图与附图2:昌九梁场运梁便道纵、横断面图。
4.2.2 南侧运梁便道断面设计4.2.2.1 DK32+182~DK32+235装梁段4.2.2.1.1 断面设计装车段平台高出存梁场地3.7m,高出平台周边砌筑挡土墙,挡土墙总高4.7m,埋深1m,宽度为2m。
装车平台顶层为30cm厚的C25砼,总宽11m,分为两幅,每幅各5.5m,纵向每隔6m设置一道伸缩缝,板底设置钢筋网片, 钢筋网片按构造配筋,采用直径12mm的螺纹钢,纵横间距按20cm 布设。
装车段断面设计详见附图:昌九梁场运梁便道装车段纵、横断面图。
4.2.2.1.2 挡土墙验算4.2.2.1.2.1 设计资料从运梁车有关资料可知,运梁车外形尺寸为:长28.5m,宽6.1m,满载时单轮荷载为19.1吨。
挡墙计算时,取车轮横向最大宽度为6.1m,纵向最后轮距取28.5m。
挡墙是在路基填筑完后开始修坡砌筑,计算时,地基容许承载力取[σ]=230(kPa),填土容重取r=20(kN/m3),计算内磨擦角取ϕ=26°,填料与墙背间的磨擦角取δ=15°,挡墙与基底间磨擦系数取μ=0.4,挡墙墙身材料为:25号块石,5号水泥砂浆,砌体容重取r砌=23(kN/m3),查表可知:R k=3700(kPa), r k=1.92; R k L=330(kPa), r k=2.31; R k j=240(kPa), r k=2.31。
4.2.2.1.2.2 土压力计算运梁车宽度为6.1m,从最不利情况考虑,设车轮外侧距装车段挡墙边缘最小距离为d=3.5(m)。
根据设计资料,总荷载为:Q=64*19.1*10=12224(kN)挡土墙分段长L=10(m),则10m 内的设计荷载为: Q 10m =64*19.1*10*10/28.5=4289.1(kN) 运梁车的横向分布宽度为l 0=6.1(m) 故运梁车荷载的换算土柱高度h 0为:)(5.310*1.6*201.42890100m L rl Q h m ===挡墙设计尺寸为:H=4.7m ,a=1.8m ,b=2m 。
土压力计算图式如下:1)破裂角θ假定破裂面交于荷内,故=++=αδϕψ26°+15°-15°=26°A 0=0.5(H+2h 0)H=0.5(4.7+2*3.5)(4.7)=27.57B 0=bh 0-0.5H(H+2h 0)αtan =2*3.5-0.5*4.7*(4.7+2*3.5)tan(-15°) =14.42tan θ=-tan ψ+))(tan tan (tan 0A B c ++ψψψ=-tan26°+)57.2742.1426)(tan 26tan 26(tan ++ c=1.11 ∴θ=48.1°验算假定:Htan θ+Htana=4.7*tan48.1°+4.7*tan(-15°)=3.98(m)b =2(m)(b+l 0)=2+6.1=8.1(m) 则b< Htan θ+Htana<(b+l 0)表明破裂面交于荷载内,与假定相符。
