6～35kV电力线路微机保护检验作业指导书

3.98
1.011
1.011
1.010
过负荷
--
--
四、保护装置动作后出口正常，可靠跳开断路器
五、结论：合格
试验人员：刘继华、周浩试验日期：2011年3月23日
线路微机保护测控装置试验记录
型 号
SAL31
安装位置
控制室线路保护屏
编 号
35kv分段进线310保护装置
生产日期
2008年3月
CT变比
200/5A
生产厂家
中国济南积成电子有限公司
一、外观检查：良好
二、采样检查： 测试仪器：802继电保护测试系统
加入电流（A）
Ia
--
Ic
--
--
--
加入电压（V）
Uab
3.99
1.011
1.011
1.03
过负荷
--
--
四、保护装置动作后出口正常，可靠跳开断路器
五、结论：合格
试验人员：刘继华、周浩试验日期：2011年3月24日
线路微机保护测控装置试验记录
型 号
SAL31
安装位置
控制室线路保护屏
编 号
容光2回进线332保护装置
生产日期
2008年3月
CT变比
200/5A

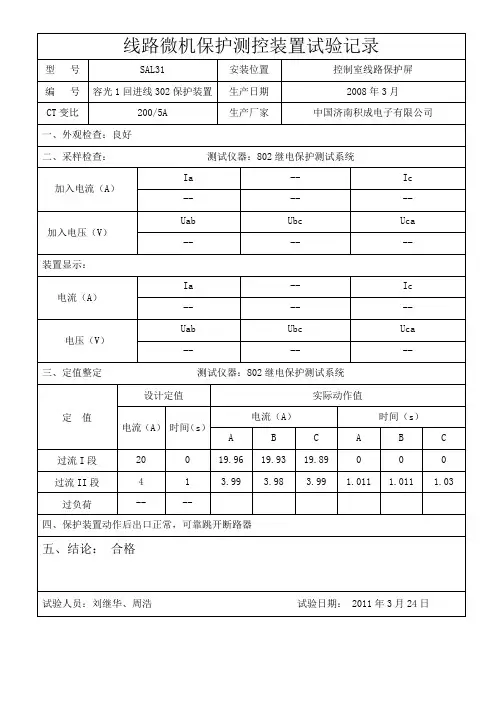

线路微机保护测控装置试验记录
型 号
SAL31
安装位置
控制室线路保护屏
编 号
容光1回进线302保护装置
生产日期
2008年3月
CT变比
200/5A
生产厂家
中国济南积成电子有限公司
一、外观检查：良好
二、采样检查： 测试仪器：802继电保护测试系统
加入电流（A）

XXX变220kVXXX线保护全部校验标准化作业指导书编写：年月日审核：年月日批准：年月日一、WXH-802保护装置检验6 开入量检查（加重合闸把手）7 模数变换系统检查(1) 零漂检验：(试验时电流回路开路、电压回路短接)(2)电流线性度测试:(3)电压线性度测试:（加相位角）8 整定值检验（1）高频保护1）高频距离保护2）高频零序保护（2）距离Ⅰ段（3）距离Ⅱ段（4）距离Ⅲ段（5）距离保护反方向出口故障（6）零序过流Ⅳ段（加定值和时间）（7）PT断线过流保护（8）重合闸动作逻辑（9）重合闸时间测试（10）外部量核对（加试验方法）1 装置铭牌2 发讯回路检查3 收讯回路灵敏起动电平校验4 3dB告警功能（加试验方法）5 通道裕量整定6收发讯机与通道整组试验三、RCS-931保护装置检验6 开入量检查7 模数变换系统检查(1) 零漂检验：(试验时电流回路开路、电压回路短接)(2)电流线性度测试:(3)电压线性度测试:8 整定值检验（1）纵联差动（通道自环状态下试验）A：纵联差动压板退出状态下，B：差动高值（整定值的0.5倍，分相做试验，单项相间故障；增加功能压板唯一性检查、)B：差动低值D:零序差动保护（2）距离Ⅰ段（3）距离Ⅱ段（4）距离Ⅲ段（5）距离保护反方向出口故障（6）零序过流Ⅳ段（7）PT断线过流保护（单相断线）（8）重合闸动作逻辑（9）重合闸时间测试（10）保护在两侧断路器分闸状态时的电流传输测试(带通道) 该项放入整组试验项目里（11）保护在两侧断路器合闸状态时的电流传输测试(带通道)该项放入整组试验项目里（12）保护远跳功能检查该项放入整组试验项目里（13）外部量核对四、80%Ue下整组试验及二次回路验证试验4.1 WXH-802线路保护整组传动试验（六统一版整组试验、非六统一版整组试验，结合电科院2012年下发版本该，通道整组细化。

）4.2 RCS-931线路保护整组传动试验五、直流寄生回路检查（放入整组试验前面）六、投运前检查七、带负荷检查7.1 交流电压、电流相序检查及电压测量7.2 潮流及其他记录7.3 交流电流实测数据（相位数据表示UA超前电流的角度）添加重要反措内容7. 80%额定电压整组传动试验（SF6断路器、弹簧机构）7.1 整组传动试验保护屏（80%额定控制电源）7.2其它保护跳本开关试验7.3开关本体及操作箱相关试验注1：在试验条件不具备的情况下，在间隔停送电再进行检查。

1范围 (2)2规范性引用文件 (2)3总则 (2)3.1检修要求 (2)3.2本规程的有关编写说明 (2)3.3试验过程中应注意事项 (2)4WXH-820系列微机线路保护测控装置检修规程 (2)4.1设备概况及参数 (2)5检修步骤、方法 (3)5.1检修准备工作 (3)5.2外观及接线检查 (4)5.3软件版本和程序校验码核查 (4)5.4逆变电源检验 (4)5.5开关量输入检查 (4)5.6继电器开出回路检查 (4)5.7常规通电检验 (5)5.8时钟的整定与校核 (5)5.9定值整定 (5)5.10模拟量输入检查 (6)5.11相序检查 (6)5.12.保护定值校验 (6)5.13传动断路器试验 (6)5.14带负荷试验 (7)5.15定值与开关量状态的核查 (7)5.16清洁处理 (7)1范围本规程规定了 WXH-820系列微机线路保护测控装置的检验内容、检验要求和试验接线，适用于化德风电场35KV线路WXH-820系列微机线路保护测控装置的现场检验。

2规范性引用文件本规程主要根据《新编保护继电器检验》、《继电保护及电网安全自动装置检验条例》、《电业安全工作规定》以及化德风电场继电保护二次回路图纸、《继电保护整定计算》、许继厂技术说明书以及其它相关技术资料编写，并与国内主要继电器生产厂家及有关单位联系，收集资料，征求意见。

3总则3.1检修要求在进行检验之前，工作（试验）人员应认真学习GB1425-2006继电保护和安全自动装置技术规程、DL/T995-2006继电保护自动装置检验规程，理解和熟悉检验内容、要求。

3.2本规程的有关编写说明（1）本规程中额定交流电流用In表示，额定交流相电压用Un表示。

（2）按照《继电保护及安全自动装置检验周期时间及检验项目规定》检验周期规定，新投入运行后一年内必须进行首次检验，以后每隔3年进行一次检验，并完成设备的清扫和螺丝紧固工作。

3.3试验过程中应注意事项所使用的试验仪器与保护装置外壳在同一点可靠接地，以防止试验过程中损坏保护装置的组件。

35kV继电保护调试作业指导书继电保护调试作业指导书审批页批准：年月日安全审核：年月日质量审核：年月日技术审核：年月日编写：年月日一、试验组织与管理项目部经理:项目部质检员:项目部技术员:项目部安全员:二、编制依据：1、依据《********变电工程施工组织设计》2、继电保护调试执行标准：1）依据《继电保护及安全自动装置规程》及反事故技术措施文件汇编。

2）微机保护校验规程。

3）厂家技术说明书及调试大纲。

三、试验进度及人员安排：由于本工程为综自改造工程，原有设备都在运行状态，改造过程中是按照停电计划进行分块改造，故本期工程在改造期间人员安排基本按照停电计划进行，在工程主要管理试验人员不变的情况下以最合理的方式安排工作人员在场；加强和甲方和监理的沟通，确保工程进度按照计划进行。

四、施工准备及安全注意事项：1、装置试验前，工作负责人必须组织调试人员认真学习规程，要求理解和熟悉规程内容和施工图纸，由于本期工程为扩建工程，故一切工作必须要有工作票，认真核对工作票内容，杜绝一切无票作业行为，每项工作开展前必须有调试队长和工程技术员交底。

2、认真学习制造厂的技术说明书及调试大纲，将新系统和运行柜的搭接工作系统的整理出来，编制搭接作业指导书，在工程验收合格后配合甲方搭接。

3、加入装置的试验电流、电压，若无特殊情况，均应从端子排加入。

4、插、拔插件（或印刷电路板）时，必须关闭电源，方可进行。

5、如果需要接触印刷电路板时，应带静电防护接地护套。

6、使用交流供电的仪器时，外壳应可靠接地；测量电子电路时电子仪器的电源输入端与所测量的电路有良好绝缘。

7、因检测需要临时短接或断开的端子，应逐个记录，检验结束后应及时恢复。

8、试验人员应及时分析整理试验数据与结果，发现问题及时查找原因。

9、试验用主要仪器和设备：三相继电保护测试仪P30 1台单相继电保护测试仪850 1台兆欧表1000V，2500V 各1块数字式万用表3块交流电流表3块五、保护装置调试：1、绝缘电阻：用1000V兆欧表测量下列各回路对地及各回路之间的绝缘电阻，其阻值均应大于10MΩ。
