最新焦炉结构以及工艺流程

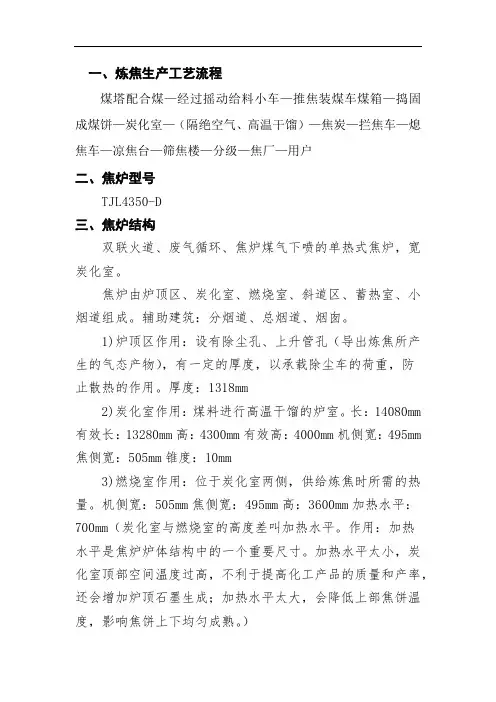

一、炼焦生产工艺流程煤塔配合煤—经过摇动给料小车—推焦装煤车煤箱—捣固成煤饼—炭化室—（隔绝空气、高温干馏）—焦炭—拦焦车—熄焦车—凉焦台—筛焦楼—分级—焦厂—用户二、焦炉型号TJL4350-D三、焦炉结构双联火道、废气循环、焦炉煤气下喷的单热式焦炉，宽炭化室。

焦炉由炉顶区、炭化室、燃烧室、斜道区、蓄热室、小烟道组成。

辅助建筑：分烟道、总烟道、烟囱。

1)炉顶区作用：设有除尘孔、上升管孔（导出炼焦所产生的气态产物），有一定的厚度，以承载除尘车的荷重，防止散热的作用。

厚度：1318mm2)炭化室作用：煤料进行高温干馏的炉室。

长：14080mm 有效长：13280mm高：4300mm有效高：4000mm机侧宽：495mm 焦侧宽：505mm锥度：10mm3)燃烧室作用：位于炭化室两侧，供给炼焦时所需的热量。

机侧宽：505mm焦侧宽：495mm高：3600mm加热水平：700mm（炭化室与燃烧室的高度差叫加热水平。

作用：加热水平是焦炉炉体结构中的一个重要尺寸。

加热水平太小，炭化室顶部空间温度过高，不利于提高化工产品的质量和产率，还会增加炉顶石墨生成；加热水平太大，会降低上部焦饼温度，影响焦饼上下均匀成熟。

）4)斜道区作用：连通蓄热室和燃烧室的斜焰道。

斜道口有调节砖，用来调节斜道截面积的大小来调节空气量。

高：900mm5)蓄热室在炭化室与燃烧室的下部，通过斜道与燃烧室相通，内部放有格子砖。

作用：利用废气中的热量来预热燃烧室所需要的空气。

高：2525mm宽：802mm6)小烟道位于蓄热室下部。

作用：通过箅子砖在上升气流时分配空气，下降气流时集合并排出废气。

高：375mm7)烟囱作用：通过烟道与焦炉加热系统相连，在浮力的作用下产生足够的吸力，使焦炉加热系统内产生气体流动。

焦炉的工艺流程焦炉是一种用于生产焦炭的设备，焦炉工艺流程是将煤等碳质物质在高温下进行加热分解，产生焦炭和一系列的有机气体等。

焦炉工艺流程通常包括充煤、装料、炉内加热、发出气体和收焦等环节。

首先是充煤环节。

工人将事先破碎和筛分的煤炭原料装入焦炉的煤斗中，通过给煤斗施加外力，将煤料送入焦炉炉膛。

充煤是焦炉运行的第一步，也是整个焦炉工艺的重要环节。

接下来是装料环节。

充入的煤料经过装料器顶部的门封和料位控制系统，保持在一定的高度上，形成炉膛内的煤料床。

装料是为了更好地控制焦炉的燃烧过程和加热过程，以达到生产出高质量焦炭的目的。

然后是炉内加热环节。

经过充煤和装料后，焦炉被点火。

炉内点火使用的是高温空气和煤气混合物，通过点火装置将点火火焰引入炉膛，引燃炉膛内的煤料。

随着煤料的燃烧，炉膛内温度逐渐升高，达到约1300-1500℃的高温。

接着是发出气体环节。

在高温下，煤料发生分解和裂解反应，产生一系列有机气体，包括焦炉煤气、焦炉炉顶气体和焦炉底部气体等。

这些气体通过炉膛上部的炉顶排气装置和焦炉底部的炉底排气装置，被引出焦炉，经过净化处理后，用于焦炉和其他冶炼设备的供气或能源回收利用。

最后是收焦环节。

在焦炉内部，随着高温加热，煤料中的固体碳不断被分解和转化为焦炭。

焦炭是高纯度、高密度、高热值的固体燃料，被视为重要的工业燃料和冶金原料。

收焦是通过破片装置将炉内的焦炭块状物料破碎，并通过焦井或顶井将焦炭从焦炉中取出。

收焦后的焦炭通过冷却装置和焦炭处理设备进行处理和包装，最终得到不同规格和质量的焦炭产品。

综上所述，焦炉工艺流程是一个复杂的过程，包括充煤、装料、炉内加热、发出气体和收焦等环节。

通过控制各个环节的参数和操作，可以生产出高质量的焦炭，并利用废气实现能源回收和环境保护。

焦炉工艺对于煤炭资源的高效利用和焦炭产品的稳定供应具有重要意义。

焦炉的工艺流程
《焦炉的工艺流程》
焦炉是将煤炭转化成焦炭的重要设备，其工艺流程包括煤炭原料处理、炼焦过程和产品收集三个主要环节。

首先，煤炭原料处理包括煤炭的选矿、粉碎和脱水等工序。

选矿是指根据煤炭的品质和成分进行筛选，以保证炼焦过程中的煤种均匀，从而提高焦炭的品质。

然后通过粉碎工序将选出的煤炭进行细碎，以便在炼焦炉中更好地释放煤气和挥发分。

接着进行脱水工序，将煤炭中多余的水份去除，防止在炼焦过程中产生煤气泡沫和影响生产。

其次，炼焦过程是焦炉的核心环节，包括装煤、炼焦和倒焦三个阶段。

首先，在装煤阶段，将经过处理的煤炭均匀地装入焦炉中，形成煤炭堆。

然后开始炼焦阶段，点火并通过加热使煤炭逐渐转化成焦炭，同时产生大量的煤气和焦油。

最后，在倒焦阶段，将炼制完成的焦炭从焦炉中取出，迅速冷却，以便保存和运输。

最后，产品收集是将从焦炉中产生的焦炭、煤气和焦油进行收集和处理。

焦炭用于冶金、化工和能源等行业；煤气通过脱硫、除尘等工艺用于工业锅炉和热电联产等；焦油经过精制可以制成沥青、润滑油、柴油等化工产品。

总之，焦炉的工艺流程是一个复杂而又精细的系统工程，需要
严格控制各个环节，以确保产品质量和生产效率。

同时，环保和安全也是焦炉生产中重要的考虑因素，需要不断改进和提高。

焦炉工艺流程
焦炉工艺流程是将煤炭进行加热、干馏和碳化的过程，主要用于
生产焦炭和煤焦油。

焦炉工艺流程包括以下几个主要步骤：
1. 进料：将煤炭通过煤气管道送入焦炉内。

进料的方式可以有
多种，常见的有上料斗、上料车等。

2. 预热：在焦炉顶部设有预热炉，用于对进料进行预热。

预热
有助于提高煤炭的热解效率。

3. 碳化：将预热后的煤炭送入焦炉的碳化室。

碳化室内温度通
常在1000℃左右，煤炭在高温下进行热解，产生焦炭和煤焦油。

4. 焦炭收集：焦炭通过焦炉底部的焦渣窖排出，在焦渣窖中进
行冷却和固化。

焦渣中还含有焦煤油，可以通过相应的工艺进行回收。

5. 煤焦油收集：焦炉中产生的煤焦油通过管道输送至相应的收
集设备中，进行冷凝和分离，得到煤焦油和其它副产品。

6. 煤气的处理和利用：焦炉中产生的煤气含有一定的燃烧热值，可以通过煤气净化、加热和回收等工艺，进行利用或回收。

7. 尾气处理：焦炉尾气中含有一定的有害物质，需要进行脱硫、脱尘等处理，以达到环保要求。

总的来说，焦炉工艺流程包括煤炭进料、预热、碳化、焦炭收集、煤焦油收集、煤气处理和利用、尾气处理等步骤，通过这些步骤可以
将煤炭转化为焦炭和煤焦油，并对煤气和尾气进行全面处理，实现资
源的利用和环境的保护。
