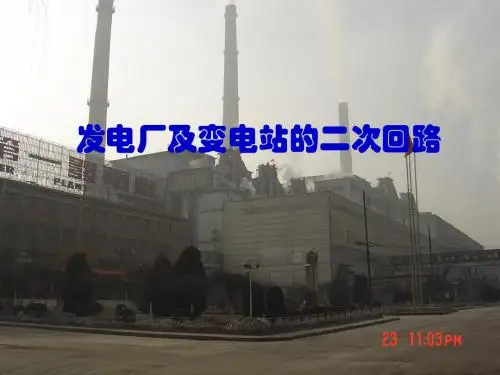

发电厂及变电站电气设备二次回路

谈在电气设备二次回路上工作应注意的安全事项变电所〔发电厂〕电气系统中有一次设备和二次设备。

二次设备包括继电保护装置、自动控制装置、测量仪表、计量仪表、信号装置及绝缘监察装置等设备。

这些设备所组成的电路统称为二次电路。

二次回路的电压等级一般为100V、110V和220V〔弱电控制除外〕等。

虽然二次回路电压属于低压范围，但二次设备与一次设备即高压设备的距离较近，而且一次电路与二次电路有着密切的电磁耦合关系。

这样，一方面在二次回路工作的人员有触碰高压设备的危险，另一方面由于绝缘不良或电流互感器二次开路可能使工作人员触及高压而发生事故。

为此，必须采用预防措施。

下面介绍一下在二次回路工作前、工作过程中以及对主要设备所采用的安全组织措施和有关安全的注意事项。

1、在二次回路工作前的准备工作1.1工作前应填写工作票1.1.1须填写第一种工作票的工作范围：在二次回路上的工作，必须要将高压设备全部停电或部分停电的，或虽不必须要停电，但必须要采用安全措施的工作。

1.1.1.1移开或越过高压室遮拦进行继电器和仪表的检查、试验时，必须将高压设备停电的工作。

1.1.1.2进行二次回路工作的人员与导电部分的距离小于表一规定的安全距离，但大于表二规定的安全距离，虽然不必须要将高压设备停电，但必须设置遮拦等安全措施的工作。

表一临近或交叉其他电力线工作的安全距离电压等级〔kv〕安全距离〔m〕电压等级〔kv〕安全距离〔m〕10级以下1.0154~2204.0035(20~44)2.53305.0060~1103.05006.00表二在带电线路杆塔上工作与带电导线最小安全距离电压等级〔kv〕安全距离〔m〕电压等级〔kv〕安全距离〔m〕10级以下101542.0020~351.002203.00441.203304.0060~10.701.505005.001.1.1.3检查高压电动机和起动装置的继电保护装置和仪表，必须要将高压设备停电工作。

二次回路符号名称
一、基本概念
发电厂和变电站的电气设备分为一次设备和二次设备。

二次设备包括监察测量仪表、控制及信号器具、继电保护装置、自动装置、远动装置等。

这些设备通常是由电流互感器、电压互感器、UPS、蓄电池组或厂用低压电源供电，表示二次设备互相联系的电路称为二次回路或二次接线，又称二次系统。

二、二次接线的基本任务：
反映一次设备的工作状态，控制一次设备，在一次设备发生故障时，能切除故障部分，维持非故障部分继续运行，以保持电力系统在最好的运行状态。

三、二次回路的分类
按二次回路电源的性质，分为交流回路和直流回路。

按二次回路的用途，可以分为操作电源回路、测量表计（及计量表计）回路、断路器控制和信号回路、中央信号回路、继电保护和自动装置回路等。

按工程上采用的接线形式，可以分为原理接线图、展开图和安装接线图。

四、二次回路的图形和符号
1、二次回路图形符号及名称
2、一次设备符号及含义
3、二次设备符号及含义:。

11发电厂及电力系统《发电厂变电站二次回路》思考与练习题第一章思考与练习题一、变电站综合自动化是将变电站的二次设备（包括测量仪表、控制系统、信号系统、继电保护、自动装置和远动装置）经过功能组合和优化设计，利用先进的计算机技术、电子技术和信号处理技术，实现对全变电站的主要电气设备和输电线路的自动控制、自动监视、测量和保护，以及实现与运行和调度通信相关的综合性自动化功能。

第二章思考与练习题一、发电厂变电站电气设备按在电力生产中的作用分为一次设备和二次设备。

二、发电厂变电站二次设备是指对一次设备进行监视、测量、控制、保护、调节所必须的电气设备，如监控装置、继电保护装置、自动装置、信号器具等三、二次设备按一定要求连接在一起构成的电路，称为二次接线，或二次回路。

四、二次回路主要包括以下六个内容：控制系统、信号系统、测量及监察系统、调节系统、继电保护及自动装置系统、操作电源系统五、一般二次接线图分为原理接线图、布置图、安装接线图、解释性图纸四种。

六、绘制二次回路图时，必须用图形、文字符号，并遵守规定的绘图规则。

七、展开式原理接线图是以二次回路的每一个独立电源来划分单元而进行编制的。

八、判断：看展开图的顺序：一般先看交流回路，再看直流回路、信号回路；从上到下，从左到右逐行看。

（对）九、看展开图时，应了解每个设备的实际安装位置和地点，不在同一处的设备需要连接在一起的，必须通过端子排由控制电缆连接。

第三章6~35KV开关柜二次回路1.某10KV线路开关柜继电器室的面板布置图如图3-1所示。

试指出下列面板布置图中设备的名称。

1X ：CSC-211微机线路保护装置KZQ：开关状态显示器BD：断路器储能指示灯1KSH：远方就地切换开关1KK：断路器控制开关1BS：电器编码锁1CXB1：保护跳闸出口连接片1CXB2：重合闸出口连接片1KXB1：低频减载投入连接片1KXB2：装置检修状态投入连接片1FA：装置复归按钮1HK：柜内照明开关HK：断路器储能开关2HK：柜内加热开关2.某10KV线路开关柜一次接线图如图3-3所示；交流电流、电压回路如图3-4、3-5、3-6所示。

在发电厂,变电所中,发电机,变压器,电动机,开关(断路器),隔离开关等叫一次设备.为了安全,经济地发,供电,对一次设备及其电路进行测量,操作和保护而装设的辅助设备,例如各种测量仪表,控制开关,信号器具,继电器等,叫做二次设备.连接二次设备的电路,就叫做二次回路.在变电站中输送和分配电能的高压电气设备。

变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器等。

由一次设备相互连接，构成输电、配电或进行其它生产的电气回路称为一次回路或一次接线系统。

二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。

如熔断器、控制开关、继电器、控制电缆等。

由二次设备相互连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。

施耐德的一次变电站和二次变电站如何区分？一般容量较大的为一次变电站；容量较小的为二次变电站。

25kA以下的额定短路开断容量一般为二次变电站，大于等于25kA的额定短路开断容量一般为一次变电站。

1250A以下的额定容量一般为二次变电站，大于等于1250A的额定容量为一次变电站。

一次变电站一般以断路器为主要的开关设备，二次变电站一般以负荷开关为主要的开关设备。

变电站内一次回路式主电路，二次回路是辅助电路。

我们通过二次回路对一次回路进行测量、控制和保护。

这就是它们的“相互联系”它们的作用、原理是怎么样的？要视具体设备而定。

比如你的110kV变电站的主变压器，它的作用就是将高电压变为低电压。

它的原理就是通过电磁感应将高压绕组的电压转换到低压绕组。

通过电压互感器将高电压（一次电压）转换成低电压（二次电压）的电压量通过控制电缆接到保护屏。

通过电流互感器将大电流（一次电流）转换成小电流（二次电流）的电流量通过控制电缆接到保护屏。

110kV变电站属于高压网络，该地区变电所所涉及方面多，考虑问题多，分析变电所担负的任务及用户负荷等情况，选择所址，利用用户数据进行负荷计算，确定用户无功功率补偿装置。

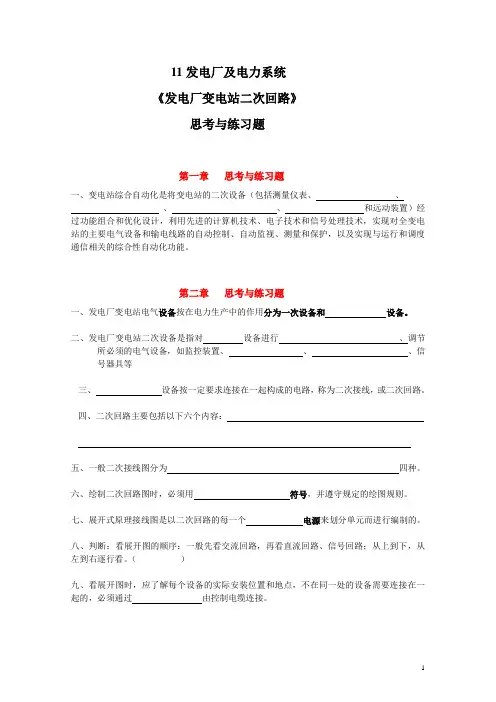

11发电厂及电力系统《发电厂变电站二次回路》思考与练习题第一章思考与练习题一、变电站综合自动化是将变电站的二次设备（包括测量仪表、、、、和远动装置）经过功能组合和优化设计，利用先进的计算机技术、电子技术和信号处理技术，实现对全变电站的主要电气设备和输电线路的自动控制、自动监视、测量和保护，以及实现与运行和调度通信相关的综合性自动化功能。

第二章思考与练习题一、发电厂变电站电气设备按在电力生产中的作用分为一次设备和设备。

二、发电厂变电站二次设备是指对设备进行、调节所必须的电气设备，如监控装置、、、信号器具等三、设备按一定要求连接在一起构成的电路，称为二次接线，或二次回路。

四、二次回路主要包括以下六个内容：五、一般二次接线图分为四种。

六、绘制二次回路图时，必须用符号，并遵守规定的绘图规则。

七、展开式原理接线图是以二次回路的每一个电源来划分单元而进行编制的。

八、判断：看展开图的顺序：一般先看交流回路，再看直流回路、信号回路；从上到下，从左到右逐行看。

（）九、看展开图时，应了解每个设备的实际安装位置和地点，不在同一处的设备需要连接在一起的，必须通过由控制电缆连接。

第三章6~35KV开关柜二次回路1.某10KV线路开关柜继电器室的面板布置图如图3-1所示。

试指出下列面板布置图中设备的名称。

1X ：KZQ：BD1KSH1KK1BS1CXB11CXB21KXB11KXB21FA1HKHK2HK2.某10KV线路开关柜一次接线图如图3-3所示；交流电流、电压回路如图3-4、3-5、3-6所示。

试完成下列问题:(1)该开关柜内装设有哪些一次设备？（2）该线路TA配置多少相，每相多少组二次绕组？每组二次绕组的作用是什么？（3）端子排（如I9、1D10。

）的作用是什么？（4）图3-4中“A431”的含义，图3-,6中“A411”的含义（5）图3-5中，A630（A640）的含义3.VS1型抽出式QF操作机构，电气原理接线图见图3-8。

二次回路的基本知识一：基本概念为满足电力生产和电力系统安全经济的需要，发电厂和变电所中配置了各种电气设备，其主要任务是生产和输送分配电能、启停机组、调整负荷、切换设备和线路、监视主要设备的工作、迅速消除故障等.根据所起作用的不同，可将电气设备分为一次设备和二次设备. 1、一次设备：直接生产、转换和输配电能的设备，称为一次设备。

主要有以下几种：（1）、进行电能生产和转换的设备，如发电机将机械能转换为电能，变压器将电压升高或降低来满足输配电的需要,电动机将电能转换为机械能.（2）、用于正常或事故时，接通和断开电路的开关设备，如断路器、隔离开关、熔断器、接触器等。

(3)、限制电流和防御过电压的设备,如限制故障电流的限流电抗器，限制过电压的避雷器，保护输电线路免受雷击的避雷线等。

（4）、载流导体及其绝缘设备，如裸导体母线、架空线、电缆、绝缘子、穿墙套管等. （5）、仪用互感器，如电流互感器和电压互感器，分别将电路中的大电流变成小电流、高电压变成低电压，供给测量仪表和保护装置使用.（6）、接地装置。

接地装置用来保证电力系统正常工作或保护人身安全，前者为工作接地，后者为保护接地。

2、二次设备：对一次设备和系统运行状态进行测量、控制、监视和保护的设备,称为二次设备,主要有以下几种：（1）、测量表计,如电压表、电流表、功率表和电能表等,用来监视、测量电路的电压、电流、功率、电能等。

（2）、继电保护及自动装置。

继电保护的作用是当发生故障时，作用于断路器跳闸,将故障切除.自动装置用于实现发电厂的自动并列、发电机自动调节励磁、电力系统频率自动调节、输电线路自动重合闸、备用电源自动投入等。

（3)、直流电源设备，如直流发电机组、整流装置、蓄电磁组,用作直流操作、保护、监测设备的直流电源，以及事故照明用电等。

（4)、控制装置和信号装置，如实现配电装置中断路器合闸、跳闸的按钮等操作电器，断路器的位置信号灯、主控制室中用于反映电气设备状态的中央信号装置等。
