2013上海徐汇区物理二模试题

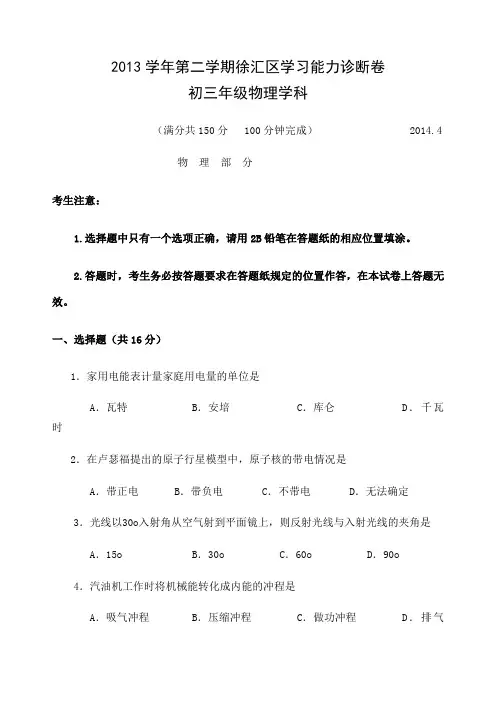

2013学年第二学期徐汇区学习能力诊断卷初三年级物理学科（满分共150分 100分钟完成） 2014.4物理部分考生注意：1.选择题中只有一个选项正确，请用2B铅笔在答题纸的相应位置填涂。

2.答题时，考生务必按答题要求在答题纸规定的位置作答，在本试卷上答题无效。

一、选择题（共16分）1．家用电能表计量家庭用电量的单位是A．瓦特B．安培C．库仑D．千瓦时2．在卢瑟福提出的原子行星模型中，原子核的带电情况是A．带正电B．带负电C．不带电D．无法确定3．光线以30o入射角从空气射到平面镜上，则反射光线与入射光线的夹角是A．15o B．30o C．60o D．90o4．汽油机工作时将机械能转化成内能的冲程是A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程5．徐爷爷用焦距为8厘米的放大镜看书，通过放大镜可以清晰地看到书上正立放大的文字，则书离放大镜的距离可能是A ．5厘米B ．8厘米C ．12厘米D ．20厘米6．图1是甲、乙两辆同时从同一地点出发的小车的s-t 图像，由图像可知 A ．甲、乙两车在整个过程中都做匀速直线运动 B ．经过5秒钟，甲车通过的路程比乙车长 C ．经过10秒钟，甲、乙两车相遇D ．在0~5秒时间内，甲车的速度比乙车的速度小7．如图2所示，长方体的长宽高分别为3∶1∶1，现将9个这样的长方体在水平面上叠放成一个正方体，然后抽走其中一块，在结构稳定的情况下，其对地面的最大和最小压强之比为A ．1∶1B ．9∶8C ．3∶2D ．8∶68．在图3所示的各电路中，电源电压一定，闭合电键，当滑动变阻器的滑片向右移动时，下列选项中关图2A.○V 不变,○A 不变B.○V 变大,○A 变大C.○V 变大,○A 变小D.○V 变大,○A于电压表○V、电流表○A示数变化情况判断正确的是二、填空题（共26分）9．举世瞩目的索契冬奥会于2014年2月7日起举行。

开幕式上女高音歌唱家安娜“放声高歌”倾倒了无数观众，“放声”是指声音的（1）大，演员的歌声通过（2）（填写介质名称）传到现场观众的耳中。

上海市徐汇区2012-2013学年第一学期期末考试 九年级物理试题（考试时间：90分钟 满分100分） 2013.1注意：所有题目请回答在答题卷上相应位置。

一、单项选择题（共20分） 1. 鉴别物质的方法之一是测定它的A ．密度B ．体积C ．质量D ．电阻2. 注射器针尖做得尖锐的目的是为了A ．减小压力B ．增大压力C ．减小压强D ．增大压强3. 物理学中一些单位常以科学家的名字命名，电功率的单位是A ．焦耳B ．瓦特C ．欧姆D ．库仑4. 两电阻串联后总电阻大于其中任一电阻，是因为串联的结果相当于使导体A . 横截面积增大B . 横截面积减小C . 长度增大D . 长度减小5. 用10牛的水平力把重2牛的正方体木块紧压在竖直的墙壁上，则木块对墙壁的压力为A ．12牛B ．10牛C ．8牛D ．2牛6. 已知空气的密度为1.29千克/米3，下列物体质量与你所在教室中空气质量最接近的是A ．一个人B ．一个苹果C ．一本书D ．一张A4纸7. 浸没在水中的铝球和铜球（已知ρ铝＜ρ铜），它们所受浮力的大小关系为A ．铜球大B ．铝球大C ．大小相等D ．无法确定8. 在图1所示的电路中，电源电压不变，当电键S 由断开到闭合时，电压表A . V 1示数减小，V 2示数减小B . V 1示数增大，V 2示数增大C . V 1示数减小，V 2示数增大D . V 1示数增大，V 2示数减小9. 两个相同的圆柱形容器放在水平桌面上，分别盛有质量相等的酒精和水。

把甲、乙两个金属球分别浸没于酒精和水中（已知液体不溢出，ρ酒精＜ρ水），此时，液体对容器底的压强相等，容器对水平桌面的压强也相等。

以下说法正确的是 A ．甲球质量大于乙球质量 B ．甲球质量小于乙球质量 C ．甲球密度大于乙球密度D ．甲球密度小于乙球密度；图110. 如图2瞬间，细管中的液体 A ．向左流动 B ．向右流动C ．不动D ．水向右流动，煤油向左流动二、填空题（共26分）11. 教室里的电灯与投影仪之间是 （1） 连接（选填“并联”或“串联”）。

最新文件---------------- 仅供参考--------------------已改成-----------word文本 --------------------- 方便更改初三物理电路最值计算1．（2016•徐汇区二模）如图（ a）所示，电源电压为18伏保持不变，定值电阻R1的阻值为10欧，滑动变阻器R2标有“150Ω 1Α”字样，电压表V1和电压表V2表盘相同如图（b）所示．闭合电键S后，电流表示数为0.5安．求：①电压表V1的示数；②电阻R2接入电路的阻值；③要求：选择适当的量程，闭合电键后，移动变阻器的滑片P，在保证各元件都能正常工作的情况下，使电流表达到某个量程的满刻度，且使电压表V2的变化量最大．第一，满足上述要求，计算出可以替换R1的定值电阻R0；第二，满足上述要求，电路消耗电功率的范围．二．解答题（共10小题）2．（2015•花都区二模）在图a所示的电路中，电源电压为16伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω 2Α”字样．所用电压表的表盘如图b所示，闭合电键S后，电路中的电流为0.4安．求：①电压表V1的示数U1．②通电10秒，电流通过变阻器R2所做的功W2．③在各电路元件均安全工作的条件下，移动变阻器的滑片，电路中电流的最大变化量△I 最大．3．（2014•上海模拟）如图所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 2A”字样．电流表使用0～3A量程，电压表使用0～15V量程．在各电路元件均安全工作的条件下，要求每次改变变阻器滑片P的位置，都能使电流表A 与电压表V的指针改变的角度相同．求：（1）定值电阻R1的阻值；（2）变阻器R2连入电路电阻的最小值；（3）电流表示数的最小值．4．（2011•卢湾区二模）在如图（a）所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 2A”字样．闭合电键S后，电流表A与电压表V的示数如图（b）、（c）所示．求：①变阻器R2连入电路的电阻．②通电10秒，电流通过定值电阻R1所做的功．③现用定值电阻R0来替换电阻R1，电流表使用0～3A量程，在各电路元件均安全工作的条件下，要求每次改变变阻器滑片P的位置，都能使电流表A与电压表V的指针改变的角度相同．I 符合上述条件和要求时，电压表所用量程为V，定值电阻R0的阻值为欧．II 符合上述条件和要求时，变阻器R2连入电路电阻的最小值及电流表示数的最小值．5．（2013•徐汇区二模）在如图所示的电路中，电源电压为18伏，定值电阻R1的阻值为12欧，闭合电键S，电流表的示数为0.45安．求：①电阻R1两端的电压；②电阻R2消耗的电功率；③现有三个滑动变阻器，A：20欧 2安；B：100欧 2安；C：150欧 1安，请选择其中一个替换定值电阻R1或R2．要求：闭合电键S，移动滑动变阻器的滑片，在保证各元件都能正常工作的情况下，电路中电流的变化量最大．第一，为满足上述要求，应选用滑动变阻器（选填“A”或“B”或“C”）替换定值电阻（选填“R1”或“R2”）．第二，算出电路中电流的最大变化量△I．6．（2015•黄浦区二模）在图（a）所示的电路中，电源电压为6伏且不变，将定值电阻R1接入M、N接线柱，闭合电键S后电流表A的示数为0.4安．①求电阻R1的阻值．②现有滑动变阻器R2，其规格为”5Ω 3A”、“10Ω 1A”或“20Ω 2A”中的一个将R1与R2以不同的连接方式接入M、N接线柱，闭合电键S，移动变阻器R2的滑片，都能使电流表的指针达到图（b）所示位置．（a）请通过计算判断所用变阻器R2的规格．（b）在电路元件安全工作的条件下，移动变阻器R2滑片，使电流表示数的变化量△I最大．求不同连接方式中较大的△I最大．7．（2016•松江区一模）如图甲所示的电路中，电源电压为24伏保持不变，电阻R1的阻值为10欧．滑动变阻器R2是规格为“20Ω 2A”或“50Ω 1A”中的一个．闭合电键S后，电流表A的示数如图乙（a）所示．求：①电阻R1两端的电压U1；②此时滑动变阻器R2连入电路的阻值；③现将一个表盘如图乙（b）所示的电压表并联在R1或R2两端．要求在移动变阻器滑片P 的过程中电流表示数的变化量△I最大且电路中各元件都正常工作．则所选滑动变阻器的规格是；电压表并联在两端．求电流表示数的最大变化量△I最大．8．（2016•嘉定区一模）如图甲所示的电路中，电源电压恒为18V，电阻R1的阻值为10Ω，电流表A的0～3A量程损坏．闭合开关S，电压表示数为13伏，两电表的表盘如图乙所示．求：（1）通过电阻R1的电流I1；（2）电阻R2的阻值；（3）若用标有“100Ω 1A”字样的滑动变阻器R3替换电阻R2，在保证电路各元件安全的情况下，电压表示数的最大变化量．9．（2016•徐汇区一模）如图所示电路中，电源电压恒定为12伏，定值电阻R1阻值为8欧，滑动变阻器R2上标有“40欧 1安”字样，电流表0﹣3安量程损坏．闭合电键，电流表示数为0.5安．求：①定值电阻R1两端电压U1；②整个电路消耗的电功率；③在电路空缺处填入一个电压表及两个电键S1、S2，在确保电路中各元件均正常工作的情况下，试通过改变电键状态和移动滑动变阻器的滑片P，在确保电压表有示数的情况下，使电压表示数变化量达到最大（电压表量程可以更换）．请通过计算说明电压表应接在之间（选填“AB”、“BC”、“BD”），并求出电压表示数变化量最大值△U．10．（2015•嘉定区二模）在如图所示的电路中，电源电压为12伏且保持不变，定值电阻R1的阻值为20欧，滑动变阻器R2上标有“20Ω 1A”字样．闭合电键S，电压表示数为4伏．求：（1）通过定值电阻R1的电流I1．（2）滑动变阻器R2消耗的电功率P2．（3）当选用（选填“10欧”或“30欧”）的定值电阻R0替换R1，在移动滑片P 的过程中，满足电路中元件都能正常工作，且电压表的示数变化量最大．求电压表示数的最大变化量△U最大．11．（2016•松江区二模）在图（a）所示的电路中，电源电压为12伏保持不变，滑动变阻器R2标有“20Ω 2A”字样．闭合电键，将滑片移到某一位置时，电流表A1与A的示数分别为0.8安和2安．①求电阻R1的阻值．②若不改动电路各元件的连接，在保证电路所有元件安全使用的情况下，求电阻R2消耗电功率的最大值P2最大．③现有三组定值电阻R1′和变阻器R2′的组合（如表），分别替换原来的电阻R1和变阻器R2．编号电阻R1' 变阻器R2'A 5 欧“10Ω 2A”B 10欧“20Ω 1A”C 20欧“50Ω 3A”要求通过移动变阻器滑片P使电流表A示数的变化量最大，电流表表盘如图（b）所示，电路正常工作．（a）能够实现上述要求的R1′、R2′组合的编号是．（b）求滑动变阻器连入电路的阻值范围．参考答案与试题解析一．计算题（共1小题）1．（2016•徐汇区二模）如图（a）所示，电源电压为18伏保持不变，定值电阻R1的阻值为10欧，滑动变阻器R2标有“150Ω 1Α”字样，电压表V1和电压表V2表盘相同如图（b）所示．闭合电键S后，电流表示数为0.5安．求：①电压表V1的示数；②电阻R2接入电路的阻值；③要求：选择适当的量程，闭合电键后，移动变阻器的滑片P，在保证各元件都能正常工作的情况下，使电流表达到某个量程的满刻度，且使电压表V2的变化量最大．第一，满足上述要求，计算出可以替换R1的定值电阻R0；第二，满足上述要求，电路消耗电功率的范围．【分析】①由图知，R1、R2串联，电流表测电路中电流，电压表V1测R1两端电压，电压表V2测R2两端电压，由欧姆定律计算电压表V1的示数；②由串联电路电压特点可得两端电压，再由欧姆定律计算R2接入电路的阻值；③能使电流表达到某个量程的满刻度，又要使V2的变化量最大，由此确定电流表和电压表的量程，由此计算电路中的最大和最小电流，从而计算电路消耗的功率范围．【解答】解：①由图a知，R1、R2串联，电流表测电路中电流，电压表V1测R1两端电压，电压表V2测R2两端电压，串联电路中电流处处相等，所以I=I1=I2=0.5A，由I=可得，电压表V1的示数：U V1=U1=IR1=0.5A×10Ω=5V；②串联电路中，总电压等于各部分电路两端电压之和，所以U2=U﹣U1=18V﹣5V=13V，由I=可得，R2接入电路的阻值：R2===26Ω；③第一：滑动变阻器R2标有“150Ω 1Α”所以允许通过它的电路最大为1A，若电流表使用0﹣3A量程，电流表满偏时超过变阻器允许通过的最大电流1A，所以电流表应使用0﹣0.6A量程．所以电路中的最大电流，I最大=0.6A，若V1使用0﹣3V量程，则V2最小电压为18V﹣3V=15V，则移动滑片后，V2超过15V，不合理，所以V2使用0﹣15V量程；而又要使V2的示数变化量最大，所以电压表都要选用0﹣15V量程．由串联电路分压原理，当取代R1的定值电阻R0两端最大时通过的电流最大，所以R0===25Ω，第二：使电压表V2的变化量最大，当V2示数15V，变阻器R2连入阻值最大，此时电路中电流最小，此时R0两端电压最小，所以：I最小====0.12A，由P=UI可得，电路消耗的最小功率：P最小=UI最小=18V×0.12A=2.16W，电路消耗的最大功率：P最大=UI最大=18V×0.6A=10.8W．即电路消耗电功率的范围为2.16W～10.8W．答：①电压表V1的示数为5V；②电阻R2接入电路的阻值为26Ω；③第一，可以替换R1的定值电阻R0为25Ω；第二，电路消耗电功率的范围为2.16W～10.8W．【点评】本题考查了串联电路特点、欧姆定律的应用以及电功率的计算．关键是根据题目要求正确分析判断电表量程．二．解答题（共10小题）2．（2015•花都区二模）在图a所示的电路中，电源电压为16伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω 2Α”字样．所用电压表的表盘如图b所示，闭合电键S后，电路中的电流为0.4安．求：①电压表V1的示数U1．②通电10秒，电流通过变阻器R2所做的功W2．③在各电路元件均安全工作的条件下，移动变阻器的滑片，电路中电流的最大变化量△I 最大．【分析】①已知电流与电阻，应用欧姆定律可以求出电压表示数．②由串联电路特点求出电阻两端电压，由W=UIt求出电功公式．③求出电路最大电流与最小电流，然后求出电流最大变化量．【解答】解：①由图示电路图可知，两电阻串联，电压表V1测R1两端电压，电压表V2测R2两端电压，由I=可知，电压表V1的示数：U1=IR1=0.4A×10Ω=4V；②电阻R2两端电压：U2=U﹣U1=16V﹣4V=12V，通电10秒，电流通过变阻器R2所做的功：W2=U2It=12V×0.4A×10s=48J；③由图示电压表可知，最大量程为0～15V，则R1两端最大电压为15V，电路最大电流：I max===1.5A，当滑动变阻器阻值全部接入电路时，电路电流最小：I min==≈0.27A，电路中电流的最大变化量△I最大=I max﹣I min=1.5A﹣0.27A=1.23A；答：①电压表V1的示数U1为4V．②通电10秒，电流通过变阻器R2所做的功W2为48J．③在各电路元件均安全工作的条件下，移动变阻器的滑片，电路中电流的最大变化量△I 最大为1.23A．【点评】本题考查了求电压、电功与电流变化量，分析清楚电路结构，应用串联电路特点与欧姆定律即可正确解题．3．（2014•上海模拟）如图所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 2A”字样．电流表使用0～3A量程，电压表使用0～15V量程．在各电路元件均安全工作的条件下，要求每次改变变阻器滑片P的位置，都能使电流表A 与电压表V的指针改变的角度相同．求：（1）定值电阻R1的阻值；（2）变阻器R2连入电路电阻的最小值；（3）电流表示数的最小值．【分析】（1）已知电源电压和滑动变阻器允许通过的最大电流，可以得到电路最小电阻；设出滑片移动前后电流表的示数，根据电流表、电压表指针偏转较大相同，得到相应的电流、电压的变化值，确定等量关系列出方程，得到定值电阻的阻值；（2）已知电路最小阻值和定值电阻阻值，两者之差是滑动变阻器接入电路最小阻值；（3）电路电阻最大时，电流最小；已知电压表最大示数，可以得到定值电阻两端电压；已知定值电阻两端电压和阻值，得到电路最小电流．【解答】解：（1）已知滑动变阻器允许通过最大电流为2A，电源电压U=18V，∵I=，∴电路中的总电阻R总≥==9Ω，即R1+R2≥9Ω．电路中初始电流I=，电压表示数是U=×R2，滑动滑片电流表刻度变化为I′，则电流变化了×3，变化后的电流是﹣×3；滑动变阻器两端电压变化了×15，变化后的电压是+×15，R1两端的电压和滑动变阻器两端的电压和是电源电压，因此有：（×R2+×15）+（﹣×3）×R1=18，化简得到R1=5Ω，电压表使用的是0～15V的量程．（2）电路中的电流最大值是2A，电阻最小是9Ω，R1=5Ω，则滑动变阻器最小阻值是4Ω，（3）电流表示数最小的时候，（电路中电阻最大时候电流最小，但是电压表已经超出量程），电压表示数最大15V，则R1两端的电压为3V，电流表读数为I最小==0.6A．答：（1）定值电阻R1的阻值为5Ω；（2）变阻器R2连入电路电阻的最小值是4Ω；（3）电流表示数的最小值为0.6A．【点评】此题考查的是我们对串联电路特点和欧姆定律的应用，综合性较强，难度较大，理解电流表A与电压表V的指针改变的角度相同，是解答的前提．4．（2011•卢湾区二模）在如图（a）所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 2A”字样．闭合电键S后，电流表A与电压表V的示数如图（b）、（c）所示．求：①变阻器R2连入电路的电阻．②通电10秒，电流通过定值电阻R1所做的功．③现用定值电阻R0来替换电阻R1，电流表使用0～3A量程，在各电路元件均安全工作的条件下，要求每次改变变阻器滑片P的位置，都能使电流表A与电压表V的指针改变的角度相同．I 符合上述条件和要求时，电压表所用量程为0～15V，定值电阻R0的阻值为5欧．II 符合上述条件和要求时，变阻器R2连入电路电阻的最小值及电流表示数的最小值．【分析】（1）由图可知两电阻串联在电源两端，V测量R2两端的电压，电流表测量的电流值即为电路中的电流；根据电表的量程读出示数，则由欧姆定律可求得电阻R2的阻值；（2）由串联电路的电压规律可得出R1两端的电压，则由电功公式W=UIt可求得电流通过电阻R1时所做的功；（3）由题意可知，用定值电阻R0来替换电阻R1，R0与R2串联，分析R0、R2两端电压的变化量之间的关系；将电流表A与电压表V的指针改变的角度转化为R0上的变化；然后在电流表使用0～3A量程的条件下，逐个分析电压表的哪个量程能符合滑动变阻器两端的电压要求；最后根据电压表的量程和滑动变阻器的铭牌的数据，再由欧姆定律可求变阻器R2连入电路电阻的最小值及电流表示数的最小值．【解答】解：①电流表的量程为0～0.6A，分度值为0.02A，示数为：0.2A；电压表的量程为0～15V，分度值为0.5V，示数为6V；由欧姆定律I=可得：R2的阻值：R2===30Ω；答：变阻器R2连入电路的电阻为30Ω．②R1两端的电压：U1=U﹣U2=18V﹣6V=12V；则R1消耗的电能：W1=U1I1t=U1It=12V×0.2A×10s=24J．答：通电10秒，电流通过定值电阻R1所做的功为24J．③Ⅰ、用定值电阻R0来替换电阻R1，则R0与R2串联，因为U=U0+U2，I=I0=I2，改变变阻器滑片P的位置时，U0减小的量与U2增加的量相同，即变化量相同，所以题目中的电流表A与电压表V的指针改变的角度相同，即为I0与U0的指针改变的角度相同．（1）设改变的角度为n，因电流表使用0～3A量程，若电压表使用0～3V量程．则：R0===1Ω，∴当I=I0=I2=2A时，U0=I0R0=2A×1Ω=2V，∴U2=U﹣U0=18V﹣2V=16V＞3V 所以电压表不能用0～3V的量程．（2）因电流表使用0～3A量程，若电压表使用0～15V量程．R0===5Ω，∴当I=I0=I2=2A时，U0=I0R0=2A×5Ω=10V，∴U2=U﹣U0=18V﹣10V=8V＜15V，所以电压表选用0～15V的量程．Ⅱ、由滑动变阻器R2上标有“50Ω 2A”字样可知：R总最小===9Ω，R2最小=R总最小﹣R0=9Ω﹣5Ω=4Ω；由电压表选用0～15V的量程可知：当U2=15V时，U0=U﹣U2=18V﹣15V=3V，I最小=I2=I0===0.6A．答：I、答案为：0～15；5．II、符合上述条件和要求时，变阻器R2连入电路电阻的最小值为4Ω，电流表示数的最小值为0.6A．【点评】本题考查了欧姆定律、滑动变阻器的使用及电压表的结构及使用，对学生要求较高，是道难度较大的综合题．应灵活应用所学电学知识进行分析解答，特别注意的是将电流表A与电压表V的指针改变的角度相同的变化转变为R0上的I0与U0的指针改变的角度相同．5．（2013•徐汇区二模）在如图所示的电路中，电源电压为18伏，定值电阻R1的阻值为12欧，闭合电键S，电流表的示数为0.45安．求：①电阻R1两端的电压；②电阻R2消耗的电功率；③现有三个滑动变阻器，A：20欧 2安；B：100欧 2安；C：150欧 1安，请选择其中一个替换定值电阻R1或R2．要求：闭合电键S，移动滑动变阻器的滑片，在保证各元件都能正常工作的情况下，电路中电流的变化量最大．第一，为满足上述要求，应选用滑动变阻器B（选填“A”或“B”或“C”）替换定值电阻R2（选填“R1”或“R2”）．第二，算出电路中电流的最大变化量△I．【分析】由电路图可知，两电阻串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流．（1）根据串联电路的电流特点和欧姆定律求出电阻R1两端的电压；（2）根据串联电路的电压特点求出R2两端的电压，根据P=UI求出电阻R2消耗的电功率；（3）先根据欧姆定律求出R2的阻值，由题意可知两电压表的量程均为0～15V，分别用滑动变阻器替换值电阻R1或R2，当定值电阻两端的电压为15V时电路中的电流最大，当滑动变阻器两端的电压为15V时滑动变阻器接入电路的电阻最大，根据串联电路的特点和欧姆定律分别求出电路中的最大电流和最小电流以及滑动变阻器接入电路的最大电阻，确定滑动变阻器的规格和替换的定值电阻，并进一步得出电路中电流的最大变化量．【解答】解：由电路图可知，两电阻串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流．①∵串联电路各处的电流相等，∴根据欧姆定律可得，电阻R1两端的电压：U1=IR1=0.45A×12Ω=5.4V；②∵串联电路中总电压等于各分电压之和，∴R2两端的电压：U2=U﹣U1=18V﹣5.4V=12.6V，电阻R2消耗的电功率：P2=U2I=12.6V×0.45A=5.67W；③R2的阻值为：R2===28Ω，由题意可知两电压表的量程均为0～15V，若用滑动变阻器替换定值电阻R1时，当电压表V2的示数U2max=15V时电路中的电流最大，电路中的最大电流：I max==≈0.54A，当电压表V1的示数U1max=15V时，滑动变阻器接入电路的电阻最大，此时R2两端的电压：U2′=U﹣U1max=18V﹣15V=3V，电路中的最小电流：I min==≈0.12A，电路中电流的最大变化量：△I=I max﹣I min=0.54A﹣0.12A=0.42A，滑动变阻器接入电路的电阻：R滑===125Ω；若用滑动变阻器替换定值电阻R2时，当电压表V1的示数U1max=15V时电路中的电流最大，电路中的最大电流：I max′===1.25A，当电压表V2的示数U2max=15V时，滑动变阻器接入电路的电阻最大，此时R1两端的电压：U1″=U﹣U2max=18V﹣15V=3V，电路中的最小电流：I min′===0.25A，电路中电流的最大变化量：△I′=I max′﹣I min′=1.25A﹣0.25A=1A，滑动变阻器接入电路的电阻：R滑===60Ω；综上分析可知，要使电路中电流的变化量最大，应用选用B滑动变阻器（A滑动变阻器的最大阻值太小，C滑动变阻器允许通过的最大电流太小）替换定值电阻R2，电路中电流的最大变化量为1A．答：①电阻R1两端的电压为5.4V；②电阻R2消耗的电功率为5.67W；③第一，B；R2；第二，电路中电流的最大变化量为1A．【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据电压表的规格0～15V确定电路中的最大和最小电流以及滑动变阻器接入电路的最大阻值，本题只要按部就班的解答不难解出．6．（2015•黄浦区二模）在图（a）所示的电路中，电源电压为6伏且不变，将定值电阻R1接入M、N接线柱，闭合电键S后电流表A的示数为0.4安．①求电阻R1的阻值．②现有滑动变阻器R2，其规格为”5Ω 3A”、“10Ω 1A”或“20Ω 2A”中的一个将R1与R2以不同的连接方式接入M、N接线柱，闭合电键S，移动变阻器R2的滑片，都能使电流表的指针达到图（b）所示位置．（a）请通过计算判断所用变阻器R2的规格．（b）在电路元件安全工作的条件下，移动变阻器R2滑片，使电流表示数的变化量△I最大．求不同连接方式中较大的△I最大．【分析】①已知电压与电流，应用欧姆定律可以求出电阻阻值；②根据电阻的连接方式判断电流表的量程，然后由图示电流表读出其示数，再应用串并联电路特点与欧姆定律求出滑动变阻器的阻值，然后确定其规格；应用欧姆定律与并联电路特点求出电流变化量的最大值．【解答】解：①由I=可知，电阻阻值：R1===15Ω；②（a）电源电压不变，两电阻串联时，电路总电阻增大，电路电流减小，小于0.4A，由图示电流表可知，电流表量程为0～0.6A，示数为0.3A，串联电路总电阻：R===20Ω，滑动变阻器的阻值R2=R﹣R1=20Ω﹣15Ω=5Ω；两电阻并联时，电路电流大于0.4A，由图示电流表可知，电流表量程为0～3A，电流表示数为1.5A，电阻R2===≈5.5Ω，则两中情况下滑动变阻器接入电路的阻值均大于等于5Ω，通过滑动变阻器的最大电流大于1A，则滑动变阻器应选择“20Ω 2A”．（b）两电阻并联时电流表示数变化量大，I2最小===0.3A，△I最大=△I2最大=I2最大﹣I2最小=2A﹣0.3A=1.7A；答：①电阻R1的阻值为15欧姆．②（a）所用变阻器R2的规格是“20Ω 2A”．（b）较大的△I最大为1.7A．【点评】本题考查了求电阻阻值、选择滑动变阻器、求电流表最大变化量，本题难度较大，根据题意读出电流表示数，应用串并联电路特点与欧姆定律即可正确解题．7．（2016•松江区一模）如图甲所示的电路中，电源电压为24伏保持不变，电阻R1的阻值为10欧．滑动变阻器R2是规格为“20Ω 2A”或“50Ω 1A”中的一个．闭合电键S后，电流表A的示数如图乙（a）所示．求：①电阻R1两端的电压U1；②此时滑动变阻器R2连入电路的阻值；③现将一个表盘如图乙（b）所示的电压表并联在R1或R2两端．要求在移动变阻器滑片P 的过程中电流表示数的变化量△I最大且电路中各元件都正常工作．则所选滑动变阻器的规格是“20Ω 2A”；电压表并联在R2两端．求电流表示数的最大变化量△I最大．【分析】①由电路图可知，R1与R2串联，电流表测电路中的电流，根据电流表的量程和分度值读出电路中的电流，根据欧姆定律求出电阻R1两端的电压；②根据欧姆定律求出电路中的总电阻，利用电阻的串联求出此时滑动变阻器R2连入电路的阻值；③分别讨论两滑动变阻器接入电路中和电压表不同位置时电流表示数的变化量，然后得出结论．【解答】解：①由电路图可知，R1与R2串联，电流表测电路中的电流，由（a）图可知，电流表的量程为0～3A，分度值为0.1A，电路中的电流I=0.8A，由I=可得，电阻R1两端的电压：U1=IR1=0.8A×10Ω=8V；②电路中的总电阻：R===30Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器R2连入电路的阻值：R2=R﹣R1=30Ω﹣10Ω=20Ω；③（1）滑动变阻器的规格为“50Ω，1A”，允许通过的最大电流为1A，a．电压表并联在R1两端，当R1两端的电压为15V时，电路中的电流：I′===1.5A，则电路中的最大电流I大=1A，滑动变阻器接入电路中的电阻最大时，电路中的电流：I小===0.4A，所以，电流表的示数变化量：△I=I大﹣I小=1A﹣0.4A=0.6A；b．电压表并联在R2两端时，电路中的最大电流I大=1A，电压表的示数U2=15V时，电路中的电流最小，则I小===0.9A，所以，电流表的示数变化量：△I=I大﹣I小=1A﹣0.9A=0.1A；（2）若滑动变阻器的规格为“20Ω，2A”，允许通过的最大电流为2A，a．电压表并联在R1两端，当R1两端的电压为15V时，电路中的电流：I′===1.5A，则电路中的最大电流I大=1.5A，滑动变阻器接入电路中的电阻最大时，电路中的电流：I小===0.8A，所以，电流表的示数变化量：△I=I大﹣I小=1.5A﹣0.8A=0.7A；b．电压表并联在R2两端时，电路中的最大电流I大=2A，电压表的示数U2=15V时，电路中的电流最小，则I小===0.9A，所以，电流表的示数变化量：△I=I大﹣I小=2A﹣0.9A=1.1A；综上可知，所选滑动变阻器的规格是“20Ω，2A”，电流表示数的最大变化量△I最大=1.1A，电压表应并联在R2两端．答：①电阻R1两端的电压为8V；②此时滑动变阻器R2连入电路的阻值为20Ω；③所选滑动变阻器的规格是“20Ω 2A”；电压表并联在R2两端；电流表示数的最大变化量为1.1A．【点评】本题考查了串联电路的特点和欧姆定律的应用，根据电压表的量程确定最大示数并求出通过定值电阻的电流、然后与变阻器允许通过的最大电流相比较确定电路的最大电流是关键．8．（2016•嘉定区一模）如图甲所示的电路中，电源电压恒为18V，电阻R1的阻值为10Ω，电流表A的0～3A量程损坏．闭合开关S，电压表示数为13伏，两电表的表盘如图乙所示．求：（1）通过电阻R1的电流I1；（2）电阻R2的阻值；（3）若用标有“100Ω 1A”字样的滑动变阻器R3替换电阻R2，在保证电路各元件安全的情况下，电压表示数的最大变化量．【分析】（1）由串联电路特点求出电阻两端电压，然后由欧姆定律求出电路电流．（2）已知电压与电流，应用欧姆定律可以求出电阻阻值．（3）根据题意确定电路最大电流，应用串联电路特点与欧姆定律求出滑动变阻器两端最大与最小电压，然后确定电压最大变化量．【解答】解：（1）R1两端电压：U1=U﹣U2=18V﹣13V=5V，通过R1的电流I1===0.5A；（2）两电阻串联，电路电流：I=I1=I2=0.5A，R2的电阻阻值：R2===26Ω；（3）当电路中的电流最大时，R2两端的电压最小，而滑动变阻器允许通过的最大电流为1A，已知：电流表0～3A量程损坏．则电路允许通过的最大电流为：I最大=0.6A，R1两端最大电压：U1大=I1大R1=0.6A×10Ω=6V，滑动变阻器两端最小电压：U2小=U﹣U1大=18V﹣6V=12V，当电路中的电流最小时，R2两端的电压最大，U1小=I小R1=R1=×10Ω≈1.6V，滑动变阻器两端最大电压：U2大=U﹣U1大小=18V﹣1.6V=16.4V＞15V，滑动变阻器两端最大电压为：U2大=15V，滑动变阻器两端电压变化最大范围：△U大=U2大﹣U2小=15V﹣12V=3V；答：（1）通过电阻R1的电流I1为0.5A．（2）电阻R2的阻值为26Ω．。

2013年上海市徐汇区高考物理二模试卷一．单项选择题（每小题2分，共16分，每小题只有一个正确选项．）时，其阻值将变得远小于R，小灯泡L发光．则该逻辑门是（）4．（2分）（2013•徐汇区二模）伴随着某一种粒子X的发现，人们开始认识到原子核内部可能存在不带电5．（2分）（2013•徐汇区二模）用单分子油膜法测出油酸分子（视为球形）的直径后，还需要下列哪一个6．（2分）（2013•徐汇区二模）如图所示为α粒子散射实验装置，α粒子打到荧光屏上都会引起闪烁，若将带有荧光屏的显微镜分别放在图中A、B、C、D四处位置．则这四处位置在相等时间内统计的闪烁次数可能符合事实的是（）7．（2分）（2013•徐汇区二模）四种颜色的光分别通过同一双缝产生的双缝干涉图案如图中各选项所示，用这四种颜色的光分别照射某金属板，只有两种光能产生光电效应，则能产生光电效应的光线中，光子能B．解：根据8．（2分）（2013•徐汇区二模）下列四个选项的图中实线为河岸，河水的流速u方向如图中箭头所示，虚线为小船从河岸M驶向对岸N的实际航线，已知船在静水中速度小于水速，且船头方向为船对水的速度方向．则其中可能正确是（）B．二．单项选择题（每小题3分，共24分，每小题只有一个正确选项．）9．（3分）（2013•徐汇区二模）如图，一质量为M的不均匀三角板AOB，OA⊥OB且OA=OB=L ，O点为水平固定转动轴，现用一水平拉力拉住A点，维持三角板处于OA竖直的静止状态，拉力大小为F，重力加速度为g，则三角板重心到AO的距离为（）B．10．（3分）（2013•徐汇区二模）一列沿x轴正方向传播的简谐横波，波速为0.5m/s，在某时刻波形如图中实线所示，经过一段时间后波形如图中虚线所示，在这段时间内，图中P处的质点通过的路程可能是（）））11．（3分）（2013•徐汇区二模）如图所示，一气缸竖直倒放，气缸内有一质量不可忽略的活塞，将一定质量的气体封闭在气缸内，活塞与气缸壁无摩擦，通过下列哪种方式可以使封闭气体的体积减小（）活塞平衡，可求解出初始气压为：；即气压减小，故气体膨胀，故12．（3分）（2013•徐汇区二模）在光滑绝缘的水平桌面上，存在着方向水平向右的匀强电场，电场线如图中实线所示．一带正电、初速度不为零的小球从桌面上的A点开始运动，到C点时，突然受到一个外加的水平恒力F作用而继续运动到B点，其运动轨迹如图中虚线所示，v表示小球经过C点时的速度．则（）13．（3分）（2013•徐汇区二模）如图所示的电路中，R1、R2、R4皆为定值电阻，R3为滑动变阻器，电源的电动势为E，内阻为r，设理想电流表的示数为I，理想电压表的示数为U，当滑动变阻器的滑臂向a端移动过程中（）14．（3分）（2013•徐汇区二模）如图所示，一固定杆与水平方向夹角为θ，将一质量为m1的滑块套在杆上，通过轻绳悬挂一个质量为m2的小球，杆与滑块之间的动摩擦因数为μ．若滑块与小球保持相对静止以相同的加速度a一起运动，此时绳子与竖直方向夹角为β，且θ＜β，则滑块的运动情况是（）15．（3分）（2013•徐汇区二模）如图，一小球从一半圆轨道左端A点正上方某处开始做平抛运动（小球可视为质点），飞行过程中恰好与半圆轨道相切于B点．O为半圆轨道圆心，半圆轨道半径为R，OB与水平方向夹角为60°，重力加速度为g，则小球抛出时的初速度为（）B．．所以．故16．（3分）（2013•徐汇区二模）一有界匀强磁场区域如图（甲）所示，abcd是一个质量为m、电阻为R、边长为L、匝数为N的正方形线圈．线圈一半在磁场内，一半在磁场外．t=0时刻磁场磁感应强度由B0开始均匀减小，线圈在磁场力作用下运动，v﹣t图象如图（乙），图中斜向虚线为速度图线在0点的切线，数据由图中给出，不考虑重力影响．则磁场磁感应强度的变化率为（）；=N L2；联立可解得：=三、多项选择题（每小题4分，共16分.每小题有两个或三个正确选项．全选对的，得4分；选对但不全的，得2分；有选错或不答的，得0分．）17．（4分）（2013•徐汇区二模）自然界中某个量D的变化量△D，与发生这个变化所用时间△t的比值，表示某质点的位移，则表示速度，则表示加速度，表示磁通量，、某质点做匀加速直线运动的位移的变化率=v、某汽车匀加速启动中牵引力保持不变，功率的变化率=Fa=a、磁通量的变化率表示不同的量时，18．（4分）（2013•徐汇区二模）甲、乙两列连续简谐横波在同一绳上相向传播，t=0时的波形图如图所示，则（）19．（4分）（2013•徐汇区二模）静电场方向平行于x轴，其电势φ随x的分布可简化为如图所示的折线．一质量为m、带电量为+q的粒子（不计重力），以初速度v0从O点（x=0）进入电场，沿x轴正方向运动．下列叙述正确的是（）2，粒子在运动过程中的最大速度为==2=m﹣，20．（4分）（2013•徐汇区二模）如图（甲）所示，左侧接有定值电阻R=2Ω的水平粗糙导轨处于垂直纸面向外的匀强磁场中，磁感应强度B=1T，导轨间距为L=1m．一质量m=2kg，阻值r=2Ω的金属棒在拉力F 作用下由静止开始从CD处沿导轨向右加速运动，金属棒与导轨间动摩擦因数μ=0.25，g=10m/s2．金属棒的速度﹣位移图象如图（乙）所示，则从起点发生s=1m位移的过程中（）q=k==s=J====W=Q+﹣=，得的位移小于匀加速运动的位移，平均速度小于匀加速运动的平均速度，即＜= t=四．填空题.（每小题4分，共20分）本大题中第22题为分叉题，分A、B两类，考生可任选一类答题．若两类试题均做，一律按A类题计分．21．（4分）（2013•徐汇区二模）油膜被日光照射后呈现彩色条纹是光的干涉现象，泊松亮斑是光的衍射现象．（分别填入“干涉”或“衍射”）22．（4分）（2012•上海）A、B两物体在光滑水平地面上沿一直线相向而行，A质量为5kg，速度大小为10m/s，B质量为2kg，速度大小为5m/s，它们的总动量大小为40kgm/s；两者相碰后，A沿原方向运动，速度大小为4m/s，则B的速度大小为10m/s．23．（2013•徐汇区二模）某双星由质量不等的星体S1和S2构成，两星在相互之间的万有引力作用下绕两者连线上某一定点C做匀速圆周运动．由天文观察测得其运动的周期为T，S1到C点的距离为r1，S1和S2的距离为r，已知万有引力常量为G，由此可求得S1和S2的线速度之比v1：v2=，S2的质量为．==m故答案为：，24．（4分）（2013•徐汇区二模）如图所示，用两条一样的弹簧吊着一根铜棒，铜棒所在的虚线框范围内有垂直纸面的匀强磁场，棒中通入自左向右的电流．当棒静止时，每个弹簧的拉力大小均为F1；若将棒中电流反向但不改变电流大小，当棒静止时，每个弹簧的拉力大小均为F2，且F2＞F1，则磁场的方向为垂直纸面向里，安培力的大小为F2﹣F1．25．（4分）（2013•徐汇区二模）如图所示，在光滑小滑轮C正下方相距h的A处固定一电量为Q的点电荷，电量为q的带电小球B，用绝缘细线拴着，细线跨过定滑轮，另一端用适当大小的力拉住，使小球处于静止状态，这时小球与A点的距离为R，细线CB与AB垂直．（静电力恒量为K，环境可视为真空），则小球所受的重力的大小为，若小球所受的重力为G，缓慢拉动细线（始终保持小球平衡）直到小球刚到滑轮的正下方过程中，拉力所做的功为或．解得解得，又，故也可写成故答案为：，26．（4分）（2013•徐汇区二模）如图所示，倾角为θ的斜面上只有AB段粗糙，其余部分都光滑，AB段长为3L．有若干个相同的小方块（每个小方块视为质点）沿斜面靠在一起，但不粘接，总长为L．将它们由静止释放，释放时下端距A为2L．当下端运动到A下面距A为L/2时小方块运动的速度达到最大．则小方块与粗糙斜面的动摩擦因数为2tanθ，小方块停止时下端与A的距离是3L．L•μ五、实验题.（共24分.）27．（4分）（2013•徐汇区二模）（1）法拉第发现电磁感应现象的实验装置如图所示，软铁环两侧分别绕两个线圈，左侧线圈为闭合回路，在其中一段导线下方附近放置一小磁针，小磁针静止时N极指向北方如图所示，右侧线圈与电池、电键相连．则在闭合电键后，你将看到小磁针B（单选题）（A）仍然在原来位置静止不动（B）抖动后又回到原来位置静止（C）抖动后停在N极指向东方位置（D）抖动后停在N极指向西方位置（2）通过归纳得出产生感应电流的条件是穿过闭合回路中磁通量发生变化．28．（4分）（2013•徐汇区二模）在“用单摆测定重力加速度”的实验中：（1）某同学分别选用四种材料不同、直径相同的实心球做实验，各组实验的测量数据如下．若要精确计算（2）某同学选择了合理的实验装置后，测量出几组不同摆长L和周期T的数值，画出T2﹣L图线（以T2为纵轴），并算出图线的斜率为k，则当地的重力加速度g=（用符号表示）．k=得：g=g=）29．（8分）（2013•徐汇区二模）在“测定某电源的电动势和内阻”实验中，实验电路如图（甲）所示，R为电阻箱，阻值范围0～9999Ω，R0是保护电阻，V为理想电压表．该同学连接好电路后，闭合电键S，改变电阻箱的电阻值，读取电压表的示数．根据读取的多组数据，他画出了图（丙）所示的图象．（1）请在图（乙）中选择合适的器材根据电路图（甲）画线连接实物图．（2）在图（丙）所示图象中，当=0.10V﹣1时，外电路处于断路状态．（选填“通路”、“断路”或“短路”）．（3）根据该图象可求得该电池的电动势E=10V，内阻r=50Ω．）当=0.10V为）根据实验的原理得出关系式，通过图线的斜率和截距求解电源的电动势和内阻．）在图（丙）所示图象中，当E=，解得，可知图线的纵轴截距等于图线的斜率，30．（8分）（2013•徐汇区二模）某同学在研究“一定质量气体温度不变时压强和体积关系”实验中，将一气缸如图（甲）开口端向右水平固定放置，活塞面积为S，厚度不计，封闭气体长度为L，大气压强为p0．现用一水平向左的作用力缓慢推动活塞，设活塞向左移动距离为x．（1）通过力传感器对水平推力的测定，该同学将推力F作为纵坐标，则横坐标应该设置为，便可作出图（乙）中图象，且满足图线截距和斜率大小相等．图中斜率的含义为p0S（用题目中符号表示）．（2）该同学发现实验时图线（乙）中随着F的增大，图线呈现向下弯曲的趋势．试分析原因推动活塞过程中漏气．（3）该同学为了研究第（2）小题中图线呈现向下弯曲的趋势的原因，作出了该过程的p﹣V图象，则图（丙）中的四条图线（图线①②为双曲线）符合这一过程的是图线③．）气体等温变化，F=图线是直线；，故故以六．计算题.（共50分）31．（12分）（2013•徐汇区二模）如图（甲）所示为一下粗上细且上端开口的薄壁玻璃管，管内有一部分水银封住密闭气体，上管足够长，图中大小截面积分别为S1=2cm2、S2=1cm2，粗细管内水银长度分别为h1=h2=2cm，封闭气体长度为L=22cm．大气压强为p0=76cmHg，气体初始温度为57℃．求：（1）若缓慢升高气体温度，升高至多少开尔文方可将所有水银全部挤入细管内；（2）若温度升高至492K，液柱下端离开玻璃管底部的距离；（3）在图（乙）中作出全过程的p﹣V图象．=代入数据=369K经历等压过程．y32．（12分）（2013•徐汇区二模）如图，AB为粗糙的长直斜面，动摩擦因数μ=0.4，与水平方向的夹角θ=37°，BC为光滑水平面，CDE为光滑曲面，B、C两接口处均光滑连接．D、E两点离水平地面的高度分别为h1=8.64m，h2=4m．一质量m=0.20kg的滑块由斜面上某一点P从静止开始下滑，在斜面上始终受一水平向右恒力F=1N的作用，到达B点时立即撤去拉力F，从P点到达C点共经历t=3s．已知PB与BC长度之和为32m．求：（sin37°=0.6，cos37°=0.8，g=10m/s2）（1）滑块沿AB段运动时加速度a和所用时间t1；（2）若水平向右恒力F大小可调，则恒力F在何范围内可使滑块沿PB、BC运动越过曲面落地．某同学对第二问的解答如下：若要使滑块越过曲面落地，则离开曲面E点时的速度至少为0．从P点至E点列出动能定理．即可求得所需的最小恒力．请判断该同学的解答是否正确，并说明理由，若该同学解答错误则求出正确的恒力范围．33．（12分）（2013•徐汇区二模）如图所示，在光滑绝缘水平面上，用长为2L的绝缘轻杆连接两个质量均为m的带电小球A和B．A球的带电量为+2q，B球的带电量为﹣3q，两球组成一带电系统．虚线MN与PQ平行且相距3L，开始时A和B分别静止于虚线MN的两侧，虚线MN恰为AB两球连线的垂直平分线．若视小球为质点，不计轻杆的质量，在虚线MN、PQ间加上水平向右的电场强度为E的匀强电场后，系统开始运动．试求：（1）B球刚进入电场时，带电系统的速度大小；（2）带电系统向右运动的最大距离和此过程中B球电势能的变化量；（3）A球从开始运动至刚离开电场所用的时间．，由动能定理得解得解得其电势能的变化量为第一段加速，第二段减速，由动能定理得解得球刚进入电场时，带电系统的速度大小解得）带电系统向右运动的最大距离，此过程中至刚离开电场所用的时间34．（14分）（2013•徐汇区二模）如图（甲），MN、PQ两条平行的光滑金属轨道与水平面成θ=30°角固定，M、P之间接电阻箱R，电阻箱的阻值范围为0～4Ω，导轨所在空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B=0.5T．质量为m的金属杆a b水平放置在轨道上，其接入电路的电阻值为r．现从静止释放杆a b，测得最大速度为v m．改变电阻箱的阻值R，得到v m与R的关系如图（乙）所示．已知轨距为L=2m，重力加速度g=l0m/s2，轨道足够长且电阻不计．（1）当R=0时，求杆a b匀速下滑过程中产生感生电动势E的大小及杆中的电流方向；（2）求金属杆的质量m和阻值r；（3）求金属杆匀速下滑时电阻箱消耗电功率的最大值P m；（4）当R=4Ω时，求随着杆a b下滑回路瞬时电功率每增大1W的过程中合外力对杆做的功W．、由闭合电路的欧姆定律得：v=由图象可知：斜率为得到：电阻箱消耗电功率的最大值，瞬时电功率增大量W=。
