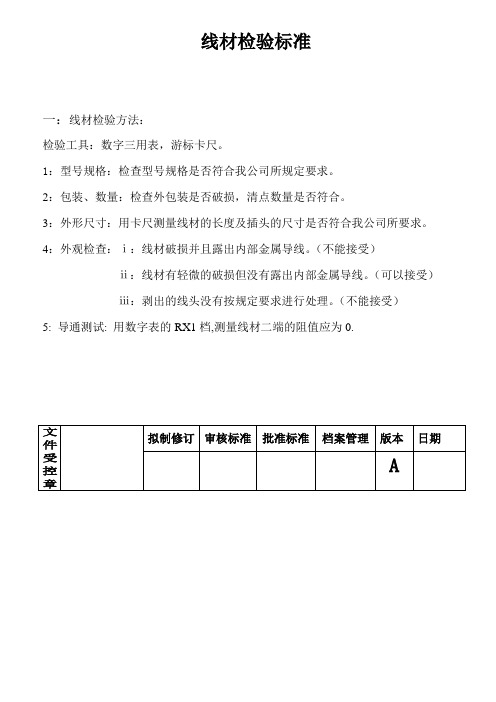

线材检验标准
一：线材检验方法：
检验工具：数字三用表，游标卡尺。
1：型号规格：检查型号规格是否符合我公司所规定要求。
2：包装、数量：检查外包装是否破损，清点数量是否符合。
3：外形尺寸：用卡尺测量线材的长度及插头的尺寸是否符合我公司所要求。
4：外观检查：ⅰ：线材破损并且露出内部金属导线。
（不能接受）
ⅱ：线材有轻微的破损但没有露出内部金属导线。
（可以接受）
ⅲ：剥出的线头没有按规定要求进行处理。
（不能接受）
5: 导通测试: 用数字表的RX1档,测量线材二端的阻值应为0.。
线材检验标准
首先，外观质量是线材检验的重要内容之一。
线材表面不得有裂纹、折痕、夹渣、麻点、气泡等缺陷，且应保持光洁度。
同时，线材的外观应符合相应的标准规定，如表面粗糙度、表面清洁度等指标要符合要求。
其次，尺寸偏差也是线材检验的重点内容之一。
线材的直径、长度、弯曲度、直线度等尺寸偏差应符合国家标准或行业标准的规定，以保证产品的使用性能和安全性。
另外，线材的化学成分也是需要进行严格检验的内容之一。
线材的化学成分应符合国家标准或行业标准的规定，包括主要元素含量、杂质含量等指标，以确保产品的材质质量符合要求。
最后，线材的力学性能也是线材检验的重要内容之一。
线材的抗拉强度、屈服强度、延伸率、硬度等力学性能指标应符合国家标准或行业标准的规定，以确保产品在使用过程中具有良好的力学性能和安全性能。
总之，线材检验标准的制定和执行对于保障产品质量和安全具
有重要意义。
各生产企业应严格按照相关标准进行线材的检验，确保产品质量和安全。
同时，监管部门也应加强对线材产品的抽检和监督检验，推动线材行业的健康发展。
希望各方共同努力，为线材产品的质量和安全保驾护航。
欧规线材检验规范1.0目的:确保生产所需之线材均能正确检验,以确认其符合品质要求。
2.0适用范围:凡H03VV...、H05VV…欧洲及澳洲认证线材均适用之。
3.0内容:3.1抽样方式以ANSI/ASQC Z1.4-2012表二级检验水准单次抽样计划执行正常检验,采用AQL：MAJ 0.25 MIN 0.65,尺寸检验每批允拒收水准为抽样10PCS,0收1退.若线材以轴卷式进料者;则以卷数进行抽样,1-10(含)卷,抽样3卷,(若进料量小于3卷则全检)11-25(含)卷,抽样5卷;25卷以上,抽样7卷;每卷抽0.5M.每批采用允拒收水准为0收1退。
3.2检验注意事项:3.2.1 核对有无公司零件图或物料承认书及首件样品,若无则不予验收.3.2.2 尺寸规格依据物料承认书或公司零件图中之数据保持二位小数(四舍五入)取得,其公差不变;尺寸检验合格时,将重点检验之尺寸10PCS合格数据全部记录于检验表单中;若有尺寸检验不合格时,也将重点检验之尺寸10PCS里不合格数据全部记录于检验表单中。
3.2.3 检验项目为本公司设备,治具,能力所无法验证之部分的物料，则依供应商之出厂检验报告为保证依据。
3.2.4 一般检验依3.3之项目执行,若有特殊项目或标准则依特殊要求检验,检验之记录则填写于备注栏,或附件中。
3.3常规的检验项目:3.4 信赖性检验项目:参见附件一。
4.0参考文件:4.1 公司各零件图面4.2 各物料承认书4.3 可靠性试验规范5.0品质记录:5.1线材进料检验报告进料检验报告(2).xls5.2各供应商出厂检验报告5.3供应商品保卡5.4摇摆试验报告循环摇摆测试报告.xls5.5耐燃试验报告耐燃试验记录表.xls附件一：信赖性检验项目备注：1.以上“×”为供应商提供检验完成项目.(以每月供应每种不同规格的线材,供应商按进货不同的订单号码之生产不同材料附相应的可靠性报告)IQC在查核供应商提供可靠性报告时;依各物料承认书之规定来判定供应商提供报告的实际符合标准.2. 以上“√”为本公司检验完成项目.3. 摇摆测试条件:挂重2000g,频率30次/分;角度±45度,10000次后无导通不良.。
线材检验标准一、引言。
线材作为电气设备中不可或缺的一部分，其质量的好坏直接影响到设备的安全性和可靠性。
因此，对线材的检验标准显得尤为重要。
本文将就线材检验标准进行详细介绍，以期为相关行业提供参考。
二、外观检验。
1. 线材的外观应该光滑、无裂纹、无氧化、无变形等缺陷。
2. 外径应符合国家标准，不得超出规定的公差范围。
3. 线材表面不得有油污、锈斑、划痕等影响使用的缺陷。
三、尺寸检验。
1. 线材的直径、长度等尺寸应符合国家标准，不得超出规定的公差范围。
2. 线材的截面应呈圆形，不得出现扁平、椭圆等形状。
四、力学性能检验。
1. 线材的抗拉强度、屈服强度、伸长率等力学性能应符合国家标准。
2. 线材的弯曲性能、扭转性能等应满足使用要求，不得出现断裂、变形等情况。
五、电气性能检验。
1. 线材的绝缘电阻、介质损耗、电容等电气性能应符合国家标准。
2. 线材的绝缘外皮应具有一定的抗击穿性能，不得出现绝缘损坏等情况。
六、包装检验。
1. 线材的包装应完整、牢固，不得出现破损、松动等情况。
2. 包装标识应清晰、完整，标注有产品型号、规格、生产日期等信息。
七、检验方法。
1. 外观检验可采用目视、手感等方法进行。
2. 尺寸检验可采用卡尺、游标卡尺等工具进行测量。
3. 力学性能检验可采用拉力试验机、弯曲试验机等设备进行。
4. 电气性能检验可采用绝缘电阻测试仪、介质损耗测试仪等设备进行。
5. 包装检验可采用目视、手感、称重等方法进行。
八、结语。
线材的质量直接关系到电气设备的安全和可靠性，因此对线材的检验标准必须严格执行。
本文所述检验标准仅为基本要求，实际检验中还应根据具体情况进行调整和补充，以确保线材的质量符合要求，为设备的正常运行提供保障。
深圳市自力电子有限公司线材可靠性试验程序文件版本：A拟定：潘周兵审核：批准：日期：2015-04-15文件编号：ZL-02-19-1可靠性测试检验标准一．高低温测试标准A低温工作试验试验目的：检验产品在低温环境条件下使用的适用性试验设备：恒温恒湿试验箱试验样品：5SETS试验内容：被测产品不包装，以正常位置放入试验箱内，使温度达到-40±3℃,温度稳定后，持续4小时，持续期满，进行产品测试后的检查。
判定标准：通过基本功能测试；外观和结构正常。
B高温工作试验试验目的：检验产品在高温环境条件下使用的适用性试验设备：恒温恒湿试验箱试验样品：5SETS试验内容：被测产品不包装、处于导通状态，以正常位置放入试验箱内，使温度达到+60±2℃,温度稳定后，持续4小时，持续期满，进行产品测试后的检查。
判定标准：通过基本功能测试；外观和结构正常。
C恒定湿热试验试验目的：检验产品在恒定湿热环境条件下使用的适用性试验设备：恒温恒湿试验箱试验样品：5SETS试验内容：被测产品不包装，以正常位置放入试验箱内，使温度达到40±2℃,湿度达到 95%，持续12小时，持续期满，立即进行产品测试后的检查。
判定标准：通过基本功能测试；外观和结构正常。
D冷热冲击试验试验目的：检验产品经受环境温度讯速变化的能力试验设备：冷热冲击试验箱试验样品：5SETS试验内容：被测产品不包装，以正常位置放入试验箱内，高温为70℃，稳定温度保持时间为2小时，低温为-20℃，，稳定温度保持时间为2小时，转换时间不大于15秒，循环次数为12次（1循环周期为4小时），循环期满，在正常大气条件下放置2小时，放置期满，被检样线立即进行产品测试后的检查。
判定标准：产品外观和结构正常。
功能、性能方面正常。
F温度循环试验试验目的：检验产品在经受温度环境条件下逐渐变化的能力试验设备：恒温恒湿试验箱试验样品：5SETS试验内容：导通状态下，按照-20℃温度放置1H，55℃放置1H,转换时间30min设置进行试验，共连续进行5次循环，试验结束后进行测试。
烨翔电子有限公司可靠性测试标准文件版本：B拟定：Hwasin审核：批准：日期：2013-05-16文件编号：EGHR000007可靠性测试检验标准一机械测试标准二．存储温度测试标准A高温贮存试验试验目的：检验产品在高温环境条件下贮存的适用性试验设备：恒温恒湿试验箱试验样品：5SETS试验内容：被测产品不包装、不通电，以正常位置放入试验箱内，使试验箱温度达到60±2℃，温度稳定后持续16小时，持续期满，立即进行试验后检测。
判定标准：通过基本功能测试；外观和结构正常。
B低温贮存试验试验目的：检验产品在低温环境条件下贮存的适用性试验设备：恒温恒湿试验箱试验样品：5SETS试验内容：被测产品不包装、不通电，以正常位置放入试验箱内，使试验箱温度达到-20±2℃，温度稳定后持续16小时，持续期满，在正常大气条件下放置2H，放置期满，被测样线进行试验后的检查。
三．高低温测试标准A低温工作试验试验目的：检验产品在低温环境条件下使用的适用性试验设备：恒温恒湿试验箱试验样品：5SETS试验内容：被测产品不包装，以正常位置放入试验箱内，使温度达到-20±3℃,温度稳定后，持续8小时，持续期满，进行产品测试后的检查。
判定标准：通过基本功能测试；外观和结构正常。
B高温工作试验试验目的：检验产品在高温环境条件下使用的适用性试验设备：恒温恒湿试验箱试验样品：5SETS试验内容：被测产品不包装、处于导通状态，以正常位置放入试验箱内，使温度达到+55±2℃,温度稳定后，持续8小时，持续期满，进行产品测试后的检查。
判定标准：通过基本功能测试；外观和结构正常。
C恒定湿热试验试验目的：检验产品在恒定湿热环境条件下使用的适用性试验设备：恒温恒湿试验箱试验样品：5SETS试验内容：被测产品不包装，以正常位置放入试验箱内，使温度达到40±2℃,湿度达到 95%，持续96小时，持续期满，立即进行产品测试后的检查。
判定标准：通过基本功能测试；外观和结构正常。
D冷热冲击试验试验目的：检验产品经受环境温度讯速变化的能力试验设备：冷热冲击试验箱试验样品：5SETS试验内容：被测产品不包装，以正常位置放入试验箱内，高温为60℃，稳定温度保持时间为2小时，低温为-20℃，，稳定温度保持时间为2小时，转换时间不大于15秒，循环次数为12次（1循环周期为4小时），循环期满，在正常大气条件下放置2小时，放置期满，被检样线立即进行产品测试后的检查。
判定标准：产品外观和结构正常。
功能、性能方面正常。
F温度循环试验试验目的：检验产品在经受温度环境条件下逐渐变化的能力试验设备：恒温恒湿试验箱试验样品：5SETS试验内容：导通状态下，按照-20℃温度放置1H，55℃放置1H,转换时间30min设置进行试验，共连续进行5次循环，试验结束后进行测试。
判定标准：通过基本功能测试；外观和结构正常。
G盐雾试验试验目的：检验产品抗腐蚀性能试验设备：盐水喷雾试验机试验样品：5SETS试验内容：1）盐溶液是用化学纯氯化钠和电阻率不低于5000欧母*CM蒸馏水或去离子水制成。
用5份质量的氯化钠和95份质量的水，经过充分的混合，制成氯化钠含量为5±1%的盐溶液。
2）每次配制的盐溶液，温度在35℃时，经喷雾后的收集液，其PH值为6.5~7.2。
允许用稀释后的化学纯盐酸或氢氧化钠调整PH值，检测PH值，可用酸度计或PH精密试纸。
3）试验有效空间内，任意一个位置的洁净收集器，连续收集的喷雾时间最少为12H，平均每小时在80CM2水平收集面积（直径约10CM）内，盐雾沉降量为1-2ML。
4）试验有效空间内的温度为35℃，试验样品连续喷雾的时间为8~48H，试验样品在试验箱内恢复到正常的试验大气条件下，直至试验样品到达稳定温度后检验外观和功能。
判定标准：产品的各项功能正常，外观/结构正常。
四．寿命测试标准A 连接线寿命测试标准试验目的：验证连接线在使用时摇摆的寿命试验设备：摇摆测试仪试验样品：5SETS试验内容：被测样线不包装，处于通电状态，电线按4N的力度左右均匀摇摆45度2000次。
每分钟45~55次，左摇摆、右摇摆为一次。
每1000次进行基本功能测试，剥开检验线材内部结构。
判定标准：线材能正常导通，外表无裂纹，破损。
能通过各项功能测试。
B LED指示灯寿命测试标准试验目的：验证产品上的指示灯的寿命试验设备：手工试验样品：5SETS试验内容：温室条件下，将试验样机设置成指示灯长时间点亮状态，试验时间不少于120小时。
断续点亮状态试验可伴随按键寿命同时进行，每2小时检查LED灯亮情况，试验时间不少于120小时，断续点亮状态试验不少于10万次。
判定标准：长时间点亮寿命，试验时间不少于120小时，断续点亮状态试验不少于10万次。
C: 电话线、网线插头吊重实验标准实验目的：验证产品的插头铆压是符合业界标准的实验设备：自动拉力计实验样品：5PCS实验内容：使用自动拉力计夹持住水晶头，另一端固定在自动拉力计的夹爪上，开启自动拉力计，以25mm±3/min 之速度拉脱水晶头，所得之力必须大于6KG.五表面处理试验A附着力试验标准（喷涂表面）试验目的：验证产品胶壳表面涂附面的附着能力试验设备：百格刀试验样品：5SETS试验内容：在涂覆表面任何一平整区域，用尖刀锐片划成1*1MM的小方格，每个方向6条，刀片划透至胶壳底材表面，再将3M250#号胶纸完全粘附（透过胝纸带看到的涂层颜色接触是否有效的显示）后，5分钟内，并在接近120℃方向，在0.5~1.0秒平稳地撕离胶纸，检验涂覆面及胶纸面，其脱层脱落面积不可超过允收标准。
检验标准：小方格涂层脱落面积<1%为合格，小方榭涂层脱落面积≥1%为不合格。
B附着力试验标准（油漆）试验目的：检验产品表面油漆的附着能力试验设备：百格刀试验样品：5SETS试验内容：在涂覆表面任何一平整区域，用尖刀锐片划成1*1MM的小方格，每个方向6条，刀片划透至胶壳底材表面，再将3M250#号胶纸完全粘附（透过胝纸带看到的涂层颜色接触是否有效的显示）后，5分钟内，并在接近120℃方向，在0.5~1.0秒平稳地撕离胶纸，检验涂覆面及胶纸面，其脱层脱落面积不可超过允收标准。
检验标准：小方格涂层脱落面积<5%为合格，小方榭涂层脱落面积≥5%为不合格。
C胶带剥离试验标准试验目的：检验产品表面丝印/移印的附着能力试验设备：百格刀试验样品：5SETS试验内容：将宽约12MM，长约5MM 3M250#号胶纸完全粘附（丝印/移印字体）后，注意不要有气泡，10分钟内，沿与表面垂直方向快速揭掉，每个试验表面做10次，每粘1次换1次胶带。
检验标准：丝印/移印涂覆表面不能剥离。
D硬度试验标准（塑胶壳部分）试验目的：检验产品表面涂覆层硬度试验设备：2B铅笔（三菱）；400目砂纸，铅笔硬度测试仪试验样品：6SETS试验内容：用2B铅笔（三菱）将笔芯削成圆柱形并在400目砂纸上磨平后，装在专用的铅笔硬度测试仪上（施加在笔尖上的载何为500gKg，铅笔与水平面的夹角为45°）推动铅笔前滑动约5MM长，共划5条，再用橡皮擦对铅笔痕擦拭干净，检查产品表面有无划痕。
判定标准：用橡皮擦擦去其铅笔痕后，表面应不留划痕为合格。
E端子與線材保持力測試實驗目的：检查产品的端子与线材铆合力实验设备：自动拉力测试机实验样品5PCS实验内容:将铆压完成的产品，线材与端子分别固定在自动拉力测试机的两头，开启测试机。
速度25+/-3MM/MIN,拉伸方向保持与端子一致,不可上下左右歪斜判定标准：F产品高压测试标准：实验目的：确保产品使用的安全性实验设备：8688测试仪实验内容：产线百分百电气测试，FQC对电气性能依照AQL-105E进行批批抽测。
判定标准：1．0 1.25-2.54mm间距: 2.0 2.54-3.96 mm间距电压:300V 电压:500V测试时间:0.5秒测试时间: 0.5秒漏电流:0.5mA 漏电流:0.5mA3.0 3.96 mm间距以上4.0 电话线,网络线电压:800V 电压:500V测试时间: 0.5秒测试时间: 0.5秒漏电流:0.5 mA 漏电流:0.5 mA5.0 USB线6.0 HDMI线电压:300V 电压:300V测试时间: 0.5秒测试时间: 0.5秒漏电流:0.5 mA 漏电流:0.2 mA測試頻率：產品開發段必須測試，生產測試頻率100%。
G连接器插拔力，耐久性测试标准：1.0 作业方法1.1 插入力(INSERTION FORCE)以25mm±3/min 之速度插入相对应之公座或母座,所得之插入力值应符合规格.1.2.拔出力(WINHDRAWAL FORCE):以25mm±3mm/min,之速度从相对应之公座或母座中拔出,所得之拔出力值应符合规格.1.3.耐久性(DURABILITY):以10次/min,之速度做30次之插入再拔出试验,应符合下列要求:(1)接触阻抗不超过初值的二倍;(2)拔出力值应符合规格.1 4.端子保持力(TERMIANAL RETENTION FORCE):以25mm±3mm/min之速度将端子从H.S.G中拔出,所得之拉力值应符合规格.1.5.PIN保持力(PIN RETENTION FORCE):以25mm±3mm/min,之速度将PIN从BASE中拔出,所得之拉力值应符合规格.2.0 机械规格之标准:测试结果必须满足以下公式：插入力≦拔出力；插入力依照产品规格定义，最大不超过5KG。
測試頻率：產品開發段必須測試，進料檢驗頻率為每批一次或讓供應商提供測試報告并加蓋公章，生產測試頻率不低於每月一次。
