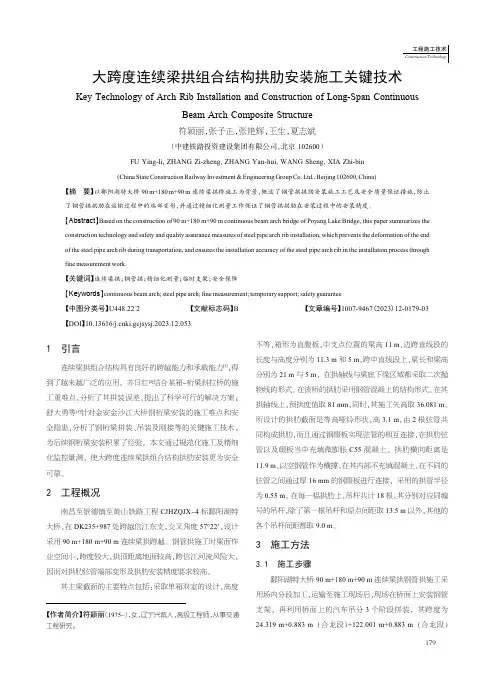

1引言连续梁拱组合结构具有良好的跨越能力和承载能力[1],得到了越来越广泛的应用。
苏日红[2]结合某箱-桁梁斜拉桥的施工重难点,分析了其拼装误差,提出了科学可行的解决方案;舒大勇等[3]针对金安金沙江大桥钢桁梁安装的施工难点和安全隐患,分析了钢桁梁拼装、吊装及刚接等的关键施工技术,为后续钢桁梁安装积累了经验。
本文通过规范化施工及精细化监控量测,使大跨度连续梁拱组合结构拱肋安装更为安全可靠。
2工程概况南昌至景德镇至黄山铁路工程CJHZQJX -4标鄱阳湖特大桥,在DK235+987处跨越信江东支,交叉角度57°22′,设计采用90m+180m+90m 连续梁拱跨越。
钢管拱施工时梁面作业空间小,跨度较大,拱顶距离地面较高,跨信江河流风险大,因而对拱肋弦管端部变形及拱肋安装精度要求较高。
其主梁截面的主要特点包括:采取单箱双室的设计,高度不等,箱形为直腹板,中支点位置的梁高11m ,边跨直线段的长度与高度分别为11.3m 和5m ,跨中直线段上,梁长和梁高分别为21m 与5m ,在拱轴线与梁底下缘区域都采取二次抛物线的形式。
在该桥的拱肋采用钢管混凝土的结构形式。
在其拱轴线上,预拱度值取81mm ,同时,其施工矢高取36.081m 。
所设计的拱肋截面是等高哑铃形状,高3.1m ,由2根弦管共同构成拱肋,而且通过钢缀板实现弦管的相互连接,在拱肋弦管以及缀板当中充填微膨胀C55混凝土。
拱肋横向距离是11.9m ,以空钢管作为横撑,在其内部不充填混凝土,在不同的弦管之间通过厚16mm 的钢缀板进行连接,采用的拱管半径为0.55m 。
在每一榀拱肋上,吊杆共计18根,其分别对应同编号的吊杆,除了第一根吊杆和原点间距取13.5m 以外,其他的各个吊杆间距都取9.0m 。
3施工方法3.1施工步骤鄱阳湖特大桥90m+180m+90m 连续梁拱钢管拱施工采用场内分段加工,运输至施工现场后,现场在桥面上安装钢管支架,再利用桥面上的汽车吊分3个阶段拼装,其跨度为24.319m+0.883m (合龙段)+122.001m+0.883m (合龙段)【作者简介】符颖丽（1975~），女，辽宁兴城人，高级工程师，从事交通工程研究。

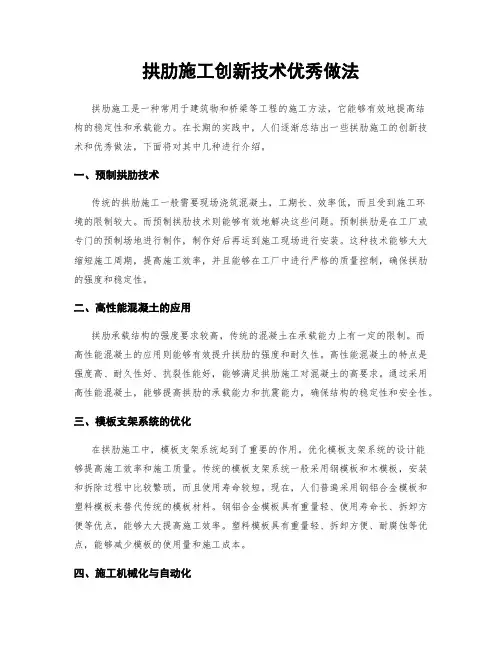

拱肋施工创新技术优秀做法拱肋施工是一种常用于建筑物和桥梁等工程的施工方法，它能够有效地提高结构的稳定性和承载能力。
在长期的实践中，人们逐渐总结出一些拱肋施工的创新技术和优秀做法，下面将对其中几种进行介绍。
一、预制拱肋技术传统的拱肋施工一般需要现场浇筑混凝土，工期长、效率低，而且受到施工环境的限制较大。
而预制拱肋技术则能够有效地解决这些问题。
预制拱肋是在工厂或专门的预制场地进行制作，制作好后再运到施工现场进行安装。
这种技术能够大大缩短施工周期，提高施工效率，并且能够在工厂中进行严格的质量控制，确保拱肋的强度和稳定性。
二、高性能混凝土的应用拱肋承载结构的强度要求较高，传统的混凝土在承载能力上有一定的限制。
而高性能混凝土的应用则能够有效提升拱肋的强度和耐久性。
高性能混凝土的特点是强度高、耐久性好、抗裂性能好，能够满足拱肋施工对混凝土的高要求。
通过采用高性能混凝土，能够提高拱肋的承载能力和抗震能力，确保结构的稳定性和安全性。
三、模板支架系统的优化在拱肋施工中，模板支架系统起到了重要的作用。
优化模板支架系统的设计能够提高施工效率和施工质量。
传统的模板支架系统一般采用钢模板和木模板，安装和拆除过程中比较繁琐，而且使用寿命较短。
现在，人们普遍采用钢铝合金模板和塑料模板来替代传统的模板材料。
钢铝合金模板具有重量轻、使用寿命长、拆卸方便等优点，能够大大提高施工效率。
塑料模板具有重量轻、拆卸方便、耐腐蚀等优点，能够减少模板的使用量和施工成本。
四、施工机械化与自动化随着科技的发展，施工机械化和自动化程度不断提高，拱肋施工也不例外。
传统的拱肋施工大多依靠人工操作，效率低下。
而采用施工机械化和自动化的方式能够提高施工效率和质量。
例如，采用塔吊、施工升降机等机械设备可以大大减少人工搬运和安装的工作量，提高施工效率。
而采用激光测量和自动控制系统可以实现施工的自动化，提高施工的准确性和稳定性。
总之，拱肋施工创新技术的应用能够提高施工效率、提升结构的稳定性和安全性。

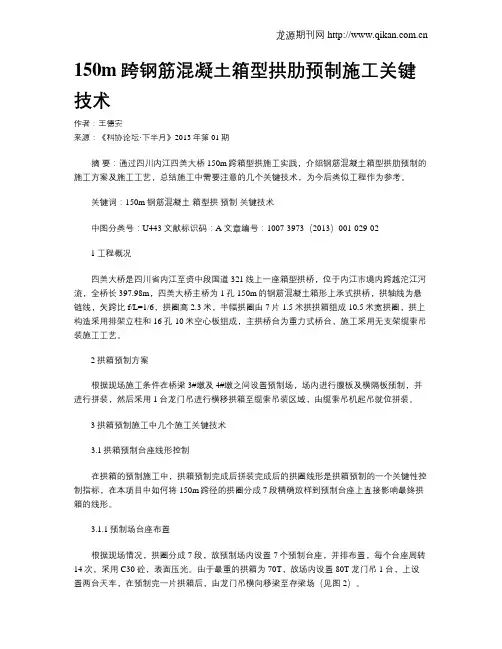

150m跨钢筋混凝土箱型拱肋预制施工关键技术作者：王德安来源：《科协论坛·下半月》2013年第01期摘要：通过四川内江四美大桥150m跨箱型拱施工实践，介绍钢筋混凝土箱型拱肋预制的施工方案及施工工艺，总结施工中需要注意的几个关键技术，为今后类似工程作为参考。
关键词：150m 钢筋混凝土箱型拱预制关键技术中图分类号：U443 文献标识码：A 文章编号：1007-3973（2013）001-029-021工程概况四美大桥是四川省内江至资中段国道321线上一座箱型拱桥，位于内江市境内跨越沱江河流，全桥长397.98m，四美大桥主桥为1孔150m的钢筋混凝土箱形上承式拱桥，拱轴线为悬链线，矢跨比f/L=1/6，拱圈高2.3米，半幅拱圈由7片1.5米拱拱箱组成10.5米宽拱圈，拱上构造采用排架立柱和16孔-10米空心板组成，主拱桥台为重力式桥台，施工采用无支架缆索吊装施工工艺。
2拱箱预制方案根据现场施工条件在桥梁3#墩及4#墩之间设置预制场，场内进行腹板及横隔板预制，并进行拼装，然后采用1台龙门吊进行横移拱箱至缆索吊装区域，由缆索吊机起吊就位拼装。
3拱箱预制施工中几个施工关键技术3.1拱箱预制台座线形控制在拱箱的预制施工中，拱箱预制完成后拼装完成后的拱圈线形是拱箱预制的一个关键性控制指标，在本项目中如何将150m跨径的拱圈分成7段精确放样到预制台座上直接影响最终拱箱的线形。
3.1.1预制场台座布置根据现场情况，拱圈分成7段，故预制场内设置7个预制台座，并排布置，每个台座周转14次，采用C30砼，表面压光。
由于最重的拱箱为70T，故场内设置80T龙门吊1台，上设置两台天车，在预制完一片拱箱后，由龙门吊横向移梁至存梁场（见图2）。
由以上各公式可求得拱腹各点坐标，再根据设计要求，将拱顶预拱度按照推力影响线分配于各点，将图形在CAD中作出并按设计分段，通过CAD旋转命令将各段拱箱拱弦旋转至水平，最终求得的拱腹坐标及为预制胎座的顶面坐标。
用于箱拱拱肋现浇施工的复合式系统支架关键技术
摘要：结合磨乡大桥的工程特点，介绍特殊地形条件下，用于大跨径钢筋混凝土箱拱拱肋现浇施工的复合式系统支架关键技术。
用2种计算方法对该技术方案进行计算，并对结果进行分析、对比，以论证其合理性与可靠性。
关键词：钢筋混凝土箱拱；拱肋；复合式系统支架；关键技术
大跨径钢筋混凝土箱形拱桥跨越能力很强，具有结构优美、造价低等优点，越来越受到桥梁工程界的亲睐。
随着工程技术的发展，钢筋混凝土箱形拱桥拱肋现浇施工技术也不断提高，除了满堂支架现浇法、刚拱架支架法和挂篮悬浇法 [1-5]之外，还有临时墩梁和满堂支架相结合的复合式系统支架方法。
本文结合磨乡大桥的设计特点，介绍临时墩梁和满堂支架相结合的复合式系统支架方法。
1 工程概况
磨乡大桥为杭瑞高速公路（贵州境）遵义至毕节段的一座主要桥梁，跨越v型河谷，河谷水面距离拱圈底面为56.8m。
该桥桥型布置为2×30m预应力混凝土简支t型梁+1×100m钢筋混凝土箱形拱+2×30m预应力混凝土简支t型梁。
主孔为净跨100m的箱拱，净矢跨比为1/6，拱轴系数为1.756。
拱箱采用c40钢筋混凝土结构，其截面高1.9m，宽10.5m，单箱3室截面。
主拱圈轴线弧长为108.457m。
拱箱采用c40钢筋混凝土现浇施工，全桥分左、右幅单独设计，单幅拱圈混凝土方量为881.24 m3。
磨乡大桥总体布置如图1所示。
注：l0为计算矢高，f0为计算跨径，f0/ l0为矢跨比。
单位：cm
图1 磨乡大桥总体布置示意
2 拱肋支架方案设计
依据现场地形地貌，在河中设2排临时墩，采用桩接柱形式。
桩基直径1.7m，入岩5m，采用c25钢筋混凝土结构。
墩柱直径1.5m，高33m，采用c30混凝土。
设地系梁1道，中间每隔10m设1道横系梁。
盖梁尺寸为1.6m×1.9m×12.3m，盖梁上设2组3排单层加强型贝雷梁和12组双排单层加强型贝雷梁。
贝雷平台上为碗扣式脚手架搭设的满堂支架，形成一套临时墩梁和满堂支架相结合的复合式系统支架。
拱肋支架分左、右幅单独设计，全桥整个支架系统的构成分别如图2、图3所示。
单位：cm
图2 临时墩平面布置示意
单位：cm
图3 左幅支架立面布置
3 支架主要设计荷载
3.1 恒载
拱圈混凝土总方量为881.24m3，钢筋混凝土容重取26kn/m3，结构自重为22911.2kn。
拱圈总高度为190cm，分3次浇筑，3次浇筑高度分别为55、70、65cm。
具体浇筑顺序示意如图4所示。
另外单幅拱上排架基座混凝土方量为114.44/2=57.22m3，所以拱圈结构自
重为（881.24+57.22）×26=24399.96kn。
单位：cm
图4 拱圈混凝土径向分环浇筑断面示意
此外，分配横梁、模板、脚手架自重共计1562kn。
3.2 活载
施工人员及机具荷载取1.0kpa，振捣混凝土产生的荷载取
2.0kpa。
3.3 荷载组合
荷载组合为：1.2恒载+1.4活载。
4 支架承载能力计算分析
4.1 分析重点
从支架设计方案可知，在整个支架系统中，贝雷梁是关键，起“承上启下”的作用。
由于满堂支架和混凝土墩柱在支架系统中都是轴向受压结构，所以受弯构件贝雷梁的挠度大小和构件应力安全直接关系到整个支架系统的支撑刚度和结构安全，是支架施工中的核心环节。
因此，贝雷梁支架分析是整个支架系统计算分析的重点。
计算分析时，考虑最不利荷载情况为：恒载包括整个单幅拱圈和排架基座混凝土重量。
而实际上拱圈是分3层浇筑，当浇注第2层或第3层时，第1层混凝土已经凝结，并能形成一定的承载能力。
因此，取最不利荷载情况进行计算是偏于保守的。
4.2 分析方法
考虑到贝雷梁是由钢杆件拼装而成，构件之间并非完全刚接或者
铰接，有限元软件难以完全模拟。
参考其他有关文献[6-8]，采用2种计算方法进行模拟计算，即把贝雷梁等效成实腹梁进行常规的连续梁结构计算；根据贝雷梁实际尺寸用有限元软件建模方法进行计算。
对以上2种计算方法的结果进行对比分析，判断计算精度，从而论证该支架方案是否合理、可靠。
4.3 等效实腹梁计算模型
一般桁架的结构计算，可按常规的结构力学方法进行。
而贝雷梁桁架由于各单元结构形式完全相同，杆件的类型只有三种型式两种断面，其计算公式可像处理等截面实腹梁一样得到简化，由mohr 公式：
式中，n为各杆件的轴力，l为各杆件长度，e为弹性模量，a为杆件截面积，f为挠度。
由于贝雷桁架各杆件的内力均可计算截面处的弯矩和剪力来表示，利用各杆件间几何尺寸的相互关系和截面特点，进而可以使桁架挠度计算的公式向等截面实腹梁的形式转化。
设，，则贝雷桁架相当于高为h，宽为的等截面实腹梁。
将1片加强型贝雷梁简化成一个高1500mm、宽20mm的矩形等截面实腹梁连续梁模型。
模型共计27个单元，其中25个单元长度为3m，2个单元长度为1.5m。
计算荷载考虑拱圈全部混凝土荷载以及排架基座混凝土荷载，还有脚手架荷载和动荷载。
根据前述支架主要设计荷载说明，计算荷载总和为：
1.2×938.46×26/100+1.2×1562/100+1.4×10.5×（1+2）
=355.6kn/m，
计算模型如图5所示。
图5 计算模型
4.4 实际贝雷梁有限元计算模型
4.4.1 模型建立
根据贝雷梁实际尺寸，采用通用有限元计算程序midas civil 7.4.1进行建模，计算模型共532个梁单元，263个节点。
共分成2种单元截面，上下加强弦杆采用面积为2×25.48=50.96cm2，抗弯惯性矩为2×396.6=793.2cm4的单元截面型式；斜杆和竖杆采用面积为9.53cm2，抗弯惯性矩为99.00cm4的单元截面型式。
单元结点全部采用刚性连接。
4.4.2 边界条件
在模型的一端设置水平约束和竖向约束（2个节点，宽0.75m），另一端仅设置竖向约束（2个节点，宽0.75m）；中间则根据实际情况设置2个竖向约束（3个节点，宽1.5m）。
4.4.3 荷载
由于只建立了1排贝雷梁模型，所以把荷载等分成30份进行均布加载，即集度为355.6/30=11.853kn/m。
4.5 2种方法计算结果对比分析
将上述2种方法计算结果进行对比，见表1。
由表1对以看出，2种方法的弹性挠度计算结果基本一致，约为40mm，且都满足《装配式公路钢桥使用手册》和《建筑施工碗扣式
钢管脚手架安全技术规范》（jgj 166-2008）要求。
对于最大正应力，有限元模型计算结果要大于实腹梁模型计算结果，这是因为实腹梁为等效模型，其单元截面与贝雷梁实际截面相差很大，故有限元模型应力计算结果精确度更高。
5 复合式系统支架方法可靠性评价
由复合式系统支架方法分析计算结果可知，该支架关键构件贝雷梁的最大挠度为 45mm<l/400=60mm，出现在右幅27m跨中，式中l 为计算跨径；最大正应力为173.65mpa<[σ]=273mpa，出现在临时墩支点处，式中[σ]为容许应力。
以上结果表明，该支架系统安全、可靠。
6 结语
本文对复合式系统支架方法的关键问题进行了详细分析，结果表明该支架能满足相关技术规范要求，其已在磨乡大桥施工中得到了应用。
需指出的是，复合式支架系统是一个复杂的受力系统，贝雷梁作为其上满堂支架的基础，其变形（挠度）性能尤其重要。
由于贝雷桁架间的连接采用销接，销与孔之间存在设计间隙，桁架受载后两者间的相对位移会引起结构产生非弹性挠度，即错孔挠度，国产贝雷梁为0.5mm，英式贝雷梁为0.8mm，且这种非弹性挠度需通过预压手段来消除。
同时，满堂支架的搭设必须严格按照相关技术规范要求执行，必须进行严格检查和复核，从而最大限度地保证复合式系统支架安全、可靠。
参考文献
[1] 张河锦，赖永斌，汪海峰.大跨径钢筋混凝土箱拱主拱圈有支架现浇施工方法介绍及分析[j].华东公路，2008（5）：11-15.
[2] 张玉娥，王新华，朱英磊.大跨拱桥施工支架设计及施工控制[j].石家庄铁道学院学报， 2006（2）：36-38.
[3] 张建达.120m跨现浇钢筋混凝土箱形拱桥主拱圈施工技术[j].大连交通大学学报，2008（6）：106-19.
[4] 郑楚文，王小伟.谈钢筋砼拱桥满堂支架法施工技术[j].科技创新导报，2009（3）：60.
[5] 孙岳军，张河锦，郑斐.大跨径拱桥施工支架设计及计算分析[j].城市道桥与防洪，2007（12）：28-31.
作者简介：何飞兰（1978-），女，浙江省东阳市人，本科，工程师.。
