湿排等级外粉煤灰活化处理措施

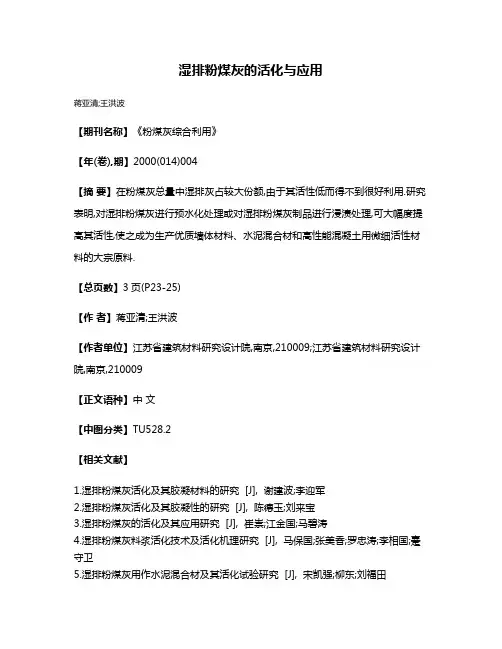

湿排粉煤灰的活化与应用
蒋亚清;王洪波
【期刊名称】《粉煤灰综合利用》
【年(卷),期】2000(014)004
【摘要】在粉煤灰总量中湿排灰占较大份额,由于其活性低而得不到很好利用.研究表明,对湿排粉煤灰进行预水化处理或对湿排粉煤灰制品进行浸渍处理,可大幅度提高其活性,使之成为生产优质墙体材料、水泥混合材和高性能混凝土用微细活性材料的大宗原料.
【总页数】3页(P23-25)
【作者】蒋亚清;王洪波
【作者单位】江苏省建筑材料研究设计院,南京,210009;江苏省建筑材料研究设计院,南京,210009
【正文语种】中文
【中图分类】TU528.2
【相关文献】
1.湿排粉煤灰活化及其胶凝材料的研究 [J], 谢建波;李迎军
2.湿排粉煤灰活化及其胶凝性的研究 [J], 陈德玉;刘来宝
3.湿排粉煤灰的活化及其应用研究 [J], 崔崇;江金国;马碧涛
4.湿排粉煤灰料浆活化技术及活化机理研究 [J], 马保国;张美香;罗忠涛;李相国;蹇守卫
5.湿排粉煤灰用作水泥混合材及其活化试验研究 [J], 宋凯强;柳东;刘福田
因版权原因，仅展示原文概要，查看原文内容请购买。

粉煤灰处置方案一、引言粉煤灰是燃煤发电过程中产生的固体废弃物，含有大量的无机物质和重金属，对环境和人体健康造成潜在的威胁。

因此，粉煤灰的合理处置成为了一个重要的环境问题。

本文将探讨粉煤灰的处置方案，旨在寻找一种经济可行、环境友好的解决方案。

二、粉煤灰的特点粉煤灰主要由氧化硅、氧化铝、氧化钙等无机物质组成，并含有一定量的重金属元素。

其特点主要包括以下几个方面：1. 高硅酸盐含量：粉煤灰中的氧化硅含量较高，可以作为一种优质的建筑材料。

2. 潜在危害：粉煤灰中的重金属元素如铅、镉等对环境和人体健康具有潜在危害。

3. 大量产生：每年燃煤发电厂都会产生大量的粉煤灰，给处置带来了巨大的挑战。

三、粉煤灰的处置方案1. 混凝土掺合料：粉煤灰可以作为混凝土的掺合料，提高混凝土的强度和耐久性。

将粉煤灰与水泥、砂、石粉等原材料一起搅拌制成混凝土，不仅可以有效利用粉煤灰，还可以减少对天然资源的需求。

2. 填埋处理：对于无法利用的粉煤灰，可以选择填埋处理。

填埋场需要具备一定的防渗、防漏措施，防止粉煤灰渗漏到地下水中对环境造成污染。

此外，填埋场的选择应考虑地质条件和周边环境，避免产生二次污染。

3. 回收利用：粉煤灰中的铝、铁等金属元素可以通过回收利用的方式实现资源化。

例如，可以将粉煤灰中的铝提取出来用于再生铝生产，减少对铝矿石的开采。

同时，粉煤灰还可以用于制备陶瓷、玻璃等材料，实现资源的再利用。

4. 稳定化处理：粉煤灰中的重金属元素可以通过稳定化处理的方式减少其对环境的潜在危害。

稳定化处理主要通过添加吸附剂或固化剂，将重金属元素固定在粉煤灰中，防止其溶解和释放。

这种处理方法可以有效降低重金属元素的毒性，并减少对环境的污染风险。

四、粉煤灰处置的挑战与展望粉煤灰处置面临着一些挑战，主要包括以下几个方面：1. 技术难题：粉煤灰中的重金属元素含量较高，处理过程中需要选择合适的技术手段进行处理，以确保处理效果和环境安全。

2. 经济成本：粉煤灰的处置需要一定的经济成本，包括处理设备的投资、运营维护费用等。

粉煤灰的处理方法粉煤灰是煤燃烧过程中产生的一种固体废弃物。

由于其成分复杂，含有多种有害物质，对环境和人体健康造成潜在风险。

因此，粉煤灰的处理方法变得尤为重要。

本文将介绍几种常用的粉煤灰处理方法，以期对相关领域的研究和实践起到指导作用。

一、填埋处理方法粉煤灰填埋处理是最常见的一种方法。

将粉煤灰用于填埋可以减少其对大气的排放，同时节约土地资源。

通过控制填埋场的运营和监督，可以有效减少粉煤灰对周围环境的污染和对地下水的影响。

然而，传统的填埋方法存在一些问题，如粉煤灰容易被风吹散，对周围环境造成二次污染。

因此，在填埋处理中，应加强工程措施的建设和管理，以确保填埋场的安全和环保。

二、煤灰混凝土的应用煤灰混凝土是一种利用粉煤灰作为混凝土配制材料的方法。

将粉煤灰与水泥、砂、骨料等按照一定的比例进行混合，经过搅拌、浇筑、养护等工艺过程后，制成具有一定强度和工作性能的混凝土。

煤灰混凝土在工程建设中具有很大的潜力，不仅能减少对自然资源的消耗，还能利用废弃物资源，实现资源的高效利用。

此外，煤灰混凝土还具有一定的环保效益，可以提高建筑物的抗震性和耐久性。

三、煤灰制砖的方法煤灰制砖是另一种常用的粉煤灰处理方法。

通过将粉煤灰与一定比例的水泥和其他辅助材料混合，经过成型、压制、养护等工序，制成煤灰制砖。

与传统的红砖相比，煤灰制砖具有更好的耐压性和抗冻性能，且能充分利用煤矿区域丰富的粉煤灰资源。

此外，煤灰制砖还有助于减少对传统黄土资源的使用，并且减少了生产砖块所需的燃料和能源消耗，具有较好的环保效益。

四、煤灰的资源化利用煤灰的资源化利用是当前粉煤灰处理的研究热点之一。

通过粉煤灰中有用成分的提取和分离，可以制备出多种功用材料，如水泥掺合料、建筑陶瓷、无机胶凝材料等。

同时，还可以利用粉煤灰中的有机成分进行生物质能源的开发和利用，如生物质燃料和生物质炭。

资源化利用不仅可以有效减少粉煤灰对环境的负荷，还能通过产业化利用，实现废弃物资源的可持续利用。

粉煤灰环保应急处置方案简介粉煤灰是一种工业废物，常用于发电厂的燃煤锅炉中，但由于其具有一定的污染性，处理不当会对生态环境造成影响。

因此，建立一套完整的粉煤灰环保应急处置方案，能够有效提高我国的环境保护工作水平。

应急处置方案事故预警在粉煤灰工作场所开展日常巡查，监测粉煤灰的堆积情况和稳定性，注意各部位设施的正常运行，及时检修设备的各项技术指标，确保设备状态正常。

应急处理风险评估一旦发现粉煤灰堆积不当或设备出现故障等问题，要立即进行风险评估。

通过评估判断，根据粉煤灰灾害发展情况和可能导致的环境危害等级，采取不同应急预案中的预防与应急处置措施。

应急处置措施1.小型粉煤灰堆积处理：对于小型堆积，如控制在10吨以内，可以直接进行运输并转移至固体废弃物处置中心，经过无害化处理后进行处置。

2.大型粉煤灰堆积处理：对于大型堆积，如超过10吨，在危害程度评估后，可采取以下方式进行处置：–覆盖处理：在堆积表层覆盖土层，限制粉煤灰污染扩散；–掩埋处理：采用专用粉煤灰掩埋场，对堆积进行填埋处理；–其他灾害情况的处置方式，可根据情况进行定制应急预案中的应急措施。

应急预案的建立应急预案的建立是粉煤灰应急处置工作的基础，其主要目的是为粉煤灰应急情况下的应急任务合理安排、应急措施有效执行、应急预案启动快速、现场处置有序可靠等提供保障。

应急演练应急演练是检验应急预案有效性的重要手段，需要定期开展。

应急演练的内容应注重实战，模拟各种实际粉煤灰应急情况的处理过程，使工作人员能够正确掌握应急预案的处理流程、措施和方法。

总结粉煤灰的环保应急处理是企业必须充分重视和认真执行的任务。

通过建立应急预案，开展应急演练，以及采取科学合理的应急处理措施，能够在应急情况下更好地保障生态环境的安全和稳定。

粉煤灰处置方案粉煤灰是一种由燃烧煤炭时产生的固体废物，在中国的发电、钢铁和化工等行业中广泛存在。

粉煤灰的处理一直是一个亟待解决的问题，如果不妥善处理，会对环境造成严重的污染。

为了保护环境以及可持续发展，制定适合的粉煤灰处理方案是非常必要的。

以下是一些可行的粉煤灰处理方案。

1. 浅层填埋浅层填埋是将粉煤灰填埋于地下的处理方法。

该方法不会对地下水造成严重的污染，因为填埋区域是通风透气的，但仍有一定的风险。

填埋的过程需要控制湿度和PH值，以避免过多的有害物质渗漏到地下水或大气中。

2. 水泥制品生产水泥制品生产是一项使用粉煤灰回收资源的经济有效方法。

粉煤灰可以作为水泥生产的原材料，生产出类似于砖、路面等建筑材料。

这种方法适用于含有一定比例粉煤灰等其他材料的建筑材料生产。

3. 超细粉煤灰加固地基超细粉煤灰可以与水混合后形成一种胶凝材料，因为其具有良好的耐磨性和耐蚀性，可以用于加固地基。

这种方法可以在处理粉煤灰的同时，改善土壤质量，提高土壤的稳定性和耐久性。

4. 硬化固化处理硬化固化处理方法是将粉煤灰与水泥、黏土等混合物结合在一起，形成一种硬化体。

这种处理方法可以将粉煤灰变成一种具有强度和可靠性的新型材料，不易解体。

硬化固化处理方法在含有高浓度重金属或其他有害物质的粉煤灰处理中是非常有效的。

5. 粉煤灰悬浮液化粉煤灰悬浮液化是利用化学物质将粉煤灰转化为可溶性物质，通过深度过滤、过滤、离心等物理方法将污泥分离。

这种处理方法可以将粉煤灰转化为稳定的固体颗粒，不会释放有害物质。

粉煤灰的大量排放，需要运用切实有效的解决方案将其妥善处理。

接受科学性、可行性和经济性等多个因素的影响，选择适合的处置方案。

粉煤灰处置需要面对的挑战并不简单，需要我们更积极的推动科技创新，将粉煤灰处理变成一项可持续的、环境友好的发展方式。

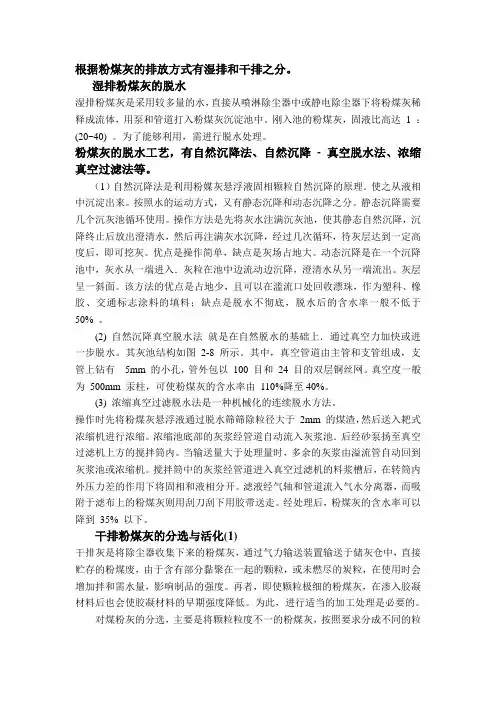

根据粉煤灰的排放方式有湿排和干排之分。

湿排粉煤灰的脱水湿排粉煤灰是采用较多量的水，直接从喷淋除尘器中或静电除尘器下将粉煤灰稀释成流体，用泵和管道打入粉煤灰沉淀池中。

刚入池的粉煤灰，固液比高达 1 ：(20~40) 。

为了能够利用，需进行脱水处理。

粉煤灰的脱水工艺，有自然沉降法、自然沉降- 真空脱水法、浓缩真空过滤法等。

（1）自然沉降法是利用粉媒灰悬浮液固相颗粒自然沉降的原理．使之从液相中沉淀出来。

按照水的运动方式，又有静态沉降和动态沉降之分。

静态沉降需要几个沉灰池循环使用。

操作方法是先将灰水注满沉灰池，使其静态自然沉降，沉降终止后放出澄清水，然后再注满灰水沉降，经过几次循环，待灰层达到一定高度后，即可挖灰。

优点是操作简单，缺点是灰场占地大。

动态沉降是在一个沉降池中，灰水从一端进入．灰粒在池中边流动边沉降，澄清水从另一端流出。

灰层呈一斜面。

该方法的优点是占地少，且可以在滥流口处回收漂珠，作为塑科、橡胶、交通标志涂料的填料；缺点是脱水不彻底，脱水后的含水率一般不低于50% 。

(2) 自然沉降真空脱水法就是在自然脱水的基础上．通过真空力加快或进一步脱水。

其灰池结构如图2-8 所示。

其中，真空管道由主管和支管组成，支管上钻有5mm 的小孔，管外包以100 目和24 目的双层铜丝网。

真空度一般为500mm 汞柱，可使粉煤灰的含水率由110%降至40%。

(3) 浓缩真空过滤脱水法是一种机械化的连续脱水方法。

操作时先将粉煤灰悬浮液通过脱水筛筛除粒径大于2mm 的煤渣，然后送入耙式浓缩机进行浓缩。

浓缩池底部的灰浆经管道自动流入灰浆池．后经砂泵扬至真空过滤机上方的搅拌筒内。

当输送量大于处理量时，多余的灰浆由溢流管自动回到灰浆池或浓缩机。

搅拌筒中的灰浆经管道进入真空过滤机的料浆槽后，在转筒内外压力差的作用下将固相和液相分开。

滤液经气轴和管道流入气水分离器，而吸附于滤布上的粉煤灰则用刮刀刮下用胶带送走。

经处理后，粉煤灰的含水率可以降到35% 以下。

粉煤灰活化方法总结（1）添加碳酸钠和氢氧化钠助剂，在700℃煅烧2h，随后酸浸，可以显著提高其中氧化铝和氧化铁的溶出率，可达到95%的高溶出率。

【粉煤灰活化提取铝铁的研究】（2）酸激发：粉煤灰活性的酸激发是指用强酸与粉煤灰混合进行预处理，然后陈放一段时间，通过强酸对粉煤灰颗粒表面的腐蚀作用，形成新的表面和活性点。

酸激发的实质是破坏粉体的表面结构，以达到加快早期反应的目的，常用的强酸有硫酸、盐酸和硝酸，其中硫酸的激发效果最好。

碱激发：粉煤灰活性的碱激发主要是增加浆体的OH-浓度，促使Si-0、A1-0键的断裂,提高粉煤灰的早期反应速率。

【粉煤灰活性的激发及其机理研究】（3）焙烧温度380℃，焙烧时间1h，硫酸铵/粉煤灰质量比4:1，铝的浸出率可达92.65%；焙烧温度900℃，焙烧时间1h，碳酸钠/粉煤灰质量比1：1，在此条件下，铝浸出率可达92.23%。

【高铝粉煤灰硫酸铵与碳酸钠焙烧活化对比研究】（4）当粉煤灰与碳酸钠的质量比为1：0.8，在850℃煅烧2h，在硫酸质量分数为25%，液、固比为５，酸浸温度为98℃，酸浸时间为2h时，粉煤灰中氧化铝的浸出率最高，可达94%。

【碳酸钠助熔粉煤灰提取Al2O3的研究】（5）将烘干的粉煤灰（原灰）与一定浓度的硫酸按比例加入到自制高压釜中，于烘箱内于烘箱内加热浸出浸出结束，反应器冷却至50℃以下。

再用4倍硫酸溶液体积的热水过滤。

结果表明：浸出温度和时间对Al2O3浸出率影响较大，硫酸浓度影响较小；在浸出温度180℃、浸出时间5h、液固体积质量比5：1、硫酸初始浓度3.7mol／L条件下，Al2O3浸出率达94.16％，Fe2O3浸出率为95.1％，其他杂质浸出率都较低。

【用硫酸从粉煤灰中直接浸出氧化铝】（6）硫酸氢铵煅烧法：在400℃下，Al2O3:NH4HSO4=1:8混合比，进行煅烧1h，然后再酸溶。

【Kinetics of SiO2 leaching from Al2O3 extracted slag of】（7）机械活化对粉煤灰烧结熟料中氧化铝溶出率的影响，微波辐射活化对粉煤灰烧结熟料中氧化铝溶出率的影响。

低等级湿排粉煤灰在混凝土中的应用作者:甄精莲段仲源柯国军贾瑞晨单位:南华大学) [2006-12-6]关键字:粉煤灰-活化处理-高掺量摘要:采用对粉煤灰进行活性激发与机械磨细相结合的高效复合活化技术对低等级湿排粉煤灰进行活化处理，可得到高活性粉煤灰掺合料。

以活化粉煤灰为掺合料，以熟石灰、生石膏为激发剂，并掺入高效减水剂，可配制出高掺量粉煤灰C20～C50混凝土。

粉煤灰超代系数为1．2～1．3，取代水泥率可达到40％一50％，试样7d抗压强度与基准混凝土相当或略低，28d与60d抗压强度达到或超过基准混凝土。

通过水力排灰管道输入贮灰池中堆放的粉煤灰被称为湿排粉煤灰，简称湿排灰。

在我国其含量约占总排灰量的90％。

当前，国内对粉煤灰的利用主要是对价格相对较高的干排粉煤灰，由于湿排灰的活性差，颗粒粗，利用率很低，每年须耗费巨资建设堆放场地，不但占用良田，大风天气还极易扬尘，严重污染环境，湿排灰的开发利用刻不容缓。

如能直接加以利用将产生很大的社会效益。

提高湿排粉煤灰的活性是加大其利用的关键。

研究发现：掺人混凝土中的粉煤灰因具备了火山灰活性效应、微集料密实填充及颗粒形态效应等一系列可贵的品质，大大提高了混凝土的性能。

早在1954年美国的Davis教授就提出：粉煤灰等火山灰质材料不是波特兰水泥的替代物，而是混凝土的另一组成部分。

直到今天，关于粉煤灰作为混凝土除水泥、骨料、水之外的第四组分，业已达成共识。

我国电厂占排放量90％以上的低等级粉煤灰(Ⅲ级灰或等外灰)由于活性较低，需水量大、灰样的需水量为105％一11 4％；不能直接用作混凝土的活性掺合料；同时大掺量粉煤灰的混凝土早期强度偏低也限制了粉煤灰的应用。

随着我国经济建设的高速增长，混凝土的用量急剧增大，对混凝土材料实现绿色的要求也日益迫切，为此，国内已有一些试验研究了用排放量较大的低等级湿排粉煤灰配制中低强度混凝土，取得了良好的效果。

基于我国对高强度混凝土的利用日益增多，因此我们通过试验，对低等级湿排粉煤灰配制C20～C50混凝土进行了研究。

粉煤灰应急处置方案一、背景介绍粉煤灰是在火力发电厂燃烧煤类燃料时产生的一种灰状物，由于其成分复杂、粒度小、具有毒性等特点，如果不妥善处理，会对环境和人类健康造成严重危害。

因此，建立粉煤灰应急处置方案显得十分必要。

二、应急处置方案1. 处置原则•快速响应：根据所处灾害等级及程度，及时启动应急预案，立即响应。

•协同应对：加强政府与企业、科研机构以及社会力量的沟通，形成合力，打造适应性较强、协调性较强的应急体系。

•安全优先：高度重视人员生命安全和环境保护，维护公众安全和社会稳定。

•粉煤灰的降解：将废弃的粉煤灰经过处理后予以资源化利用或降解处理。

2. 处置措施•停止粉煤灰的产生：进一步加强对火力发电厂的运营监管，严禁超标排放。

•粉煤灰资源化利用：将粉煤灰经过处理后作为建筑材料、水泥掺合料、粘土、陶瓷材料等方式予以再利用。

•粉煤灰的降解处理：通过物理或化学方法对粉煤灰进行处理，将其降解为无毒或低毒的化合物，达到环保和资源化利用的双重目标。

•安全堆放和运输：对未处理的粉煤灰进行安全堆放和运输，严格实行“五限制”，减少对周围环境和人体健康的危害。

•疏散转移：如果发生粉煤灰泄漏事故，应该立即进行周边居民的疏散转移。

3. 处置流程若发生事故，应按照以下流程进行处置：（一）启动应急预案（二）组织抢救施救（三）采取应急措施遏制泄漏（四）封锁现场、疏散转移人员（五）排查隐患清理备案（六）召开事故现场处置总结会议（七）上报有关部门，并完成善后处理三、应急物资和设备•矿泉水、食品、医药等应急物资•油品、粉剂灭火器等灭火设备•化学防护服、防毒面具等防护装备•重型机械、抽水泵等施救设备四、应急人员对企业进行培训，确保应急处置事故发生时，主要责任人员和应急队伍具备应对能力。

五、结束语粉煤灰应急处置方案的制定，是保护生态环境、维护公众生命安全的重要举措。

随着科技的发展和应急处置经验的积累，我们相信，能够更加完善和健全这一方案，确保社会的持续稳定和健康发展。

粉煤灰碱活化流程
粉煤灰碱活化通常是指通过添加强碱溶液（如氢氧化钠、氢氧化钙或硫酸、盐酸等）对粉煤灰进行改性处理的过程。

该流程主要包括以下步骤：
1. 准备粉煤灰：首先选用适当粒径的粉煤灰，如80～200目的细粉煤灰。

2. 活化处理：将粉煤灰与一定浓度的碱溶液混合，常温或加热条件下搅拌反应一段时间，如数小时至数十小时不等。

3. 过滤清洗：反应结束后，过滤分离固液，然后用蒸馏水多次洗涤固体产物，直至达到中性，去除残留的碱和其他杂质离子。

4. 干燥煅烧：洗净后的粉煤灰在一定温度下烘干，有时还需要进一步高温煅烧，以促进活性成分的转化和结构优化。

5. 活化效果评价：通过物理化学性质测试、吸附性能试验等方法评估活化后粉煤灰的性能改进情况。

湿排等级外粉煤灰活化处理措施
吴旭;朱田生;刘磊
【期刊名称】《治淮》
【年(卷),期】2011(000)004
【摘要】@@ 一、概述rn粉煤灰是现代燃煤电厂的副产品.电力工业的迅速发展,使粉煤灰的排放量急剧增加,其中有不少是采用湿式除尘器收集的,得到的是湿排粉煤灰,多属等级外灰,综合利用难度大、利用率低.不仅造成资金和土地资源的浪费,而且严重污染大气、土壤、水,给国民经济建设和生态环境造成巨大的压力.本项目在深入研究粉煤灰作用机理的基础上.采取适当的加工工艺对电厂湿排的统灰进行加工处理,使原来废弃的等级外粉煤灰变成具有活性的掺合料,并广泛应用于建筑工程等各个领域.
【总页数】2页(P42-43)
【作者】吴旭;朱田生;刘磊
【作者单位】
【正文语种】中文
【相关文献】
1.湿排低品质粉煤灰复合混磨活化技术研究
2.湿排低品质粉煤灰高效利用技术研究
3.湿排等级外粉煤灰在C80高性能混凝土中的应用
4.湿排等级外粉煤灰对混凝土抗裂性能的影响研究
5.辽宁电厂湿排Ⅲ级原状粉煤灰在钢筋砼中的试验应用
因版权原因，仅展示原文概要，查看原文内容请购买。
