工程制图CAD复习要点

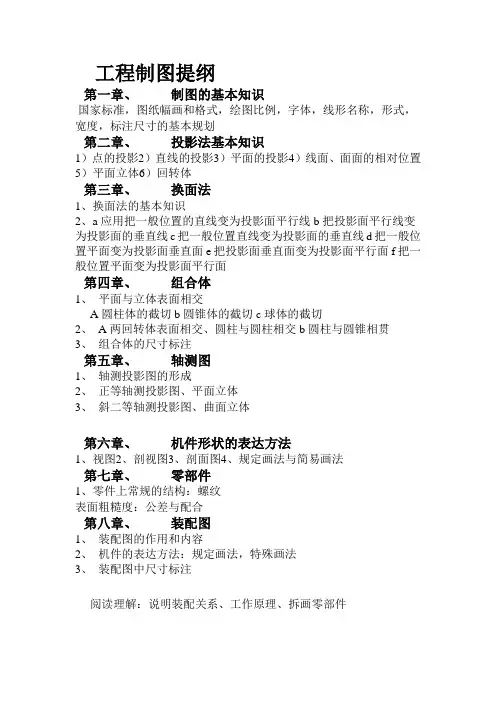

工程制图提纲
第一章、制图的基本知识
国家标准，图纸幅画和格式，绘图比例，字体，线形名称，形式，宽度，标注尺寸的基本规划
第二章、投影法基本知识
1）点的投影2）直线的投影3）平面的投影4）线面、面面的相对位置5）平面立体6）回转体
第三章、换面法
1、换面法的基本知识
2、a应用把一般位置的直线变为投影面平行线b把投影面平行线变为投影面的垂直线c把一般位置直线变为投影面的垂直线d把一般位置平面变为投影面垂直面e把投影面垂直面变为投影面平行面f把一般位置平面变为投影面平行面
第四章、组合体
1、平面与立体表面相交
A圆柱体的截切b圆锥体的截切c球体的截切
2、A两回转体表面相交、圆柱与圆柱相交b圆柱与圆锥相贯
3、组合体的尺寸标注
第五章、轴测图
1、轴测投影图的形成
2、正等轴测投影图、平面立体
3、斜二等轴测投影图、曲面立体
第六章、机件形状的表达方法
1、视图
2、剖视图
3、剖面图
4、规定画法与简易画法
第七章、零部件
1、零件上常规的结构：螺纹
表面粗糙度：公差与配合
第八章、装配图
1、装配图的作用和内容
2、机件的表达方法：规定画法，特殊画法
3、装配图中尺寸标注
阅读理解：说明装配关系、工作原理、拆画零部件。

cad绘图精华知识点总结一、CAD绘图基础知识1. 认识CAD软件CAD软件是一种专门用于进行工程设计和制图的计算机辅助设计软件。

常见的CAD软件有AutoCAD、SolidWorks、CATIA等。

2. CAD绘图的基本原理CAD绘图的基本原理是利用计算机来进行设计和制图，通过鼠标、键盘等输入设备来进行图形的绘制和编辑。

3. CAD绘图的基本操作CAD绘图的基本操作包括绘图、编辑、修边、复制、移动、旋转、缩放等，可以通过工具栏、菜单栏、命令栏来完成。

4. CAD绘图的坐标系统CAD绘图使用笛卡尔坐标系来描述图形的位置和大小，通常以原点为参考点，使用X、Y、Z轴来描述图形的位置。

5. CAD绘图的单位CAD绘图的单位有毫米、厘米、米等，要根据实际情况选择合适的单位，以保证绘图的精度。

6. CAD绘图的图层CAD绘图可以使用图层来分组和管理图形，可以对不同的图形进行不同的设置，便于调整和编辑。

7. CAD绘图的对象CAD绘图的对象有点、直线、圆、多边形等，可以通过不同的工具来进行创建和编辑。

8. CAD绘图的尺寸标注CAD绘图可以使用尺寸标注工具来添加尺寸标注，便于进行尺寸的测量和检查。

二、CAD绘图的进阶知识1. CAD绘图的实体建模CAD绘图可以使用实体建模来进行三维建模，通过立方体、球体、圆柱体、圆锥体等来进行构建。

2. CAD绘图的参数化设计CAD绘图可以使用参数化设计来实现图形的自动调整，通过定义参数和公式来实现图形的变化。

3. CAD绘图的曲线和曲面CAD绘图可以使用曲线和曲面来进行复杂图形的设计，可以使用贝塞尔曲线、样条曲线、NURBS曲线等。

4. CAD绘图的图形转换CAD绘图可以进行图形的转换，可以进行图形的平移、旋转、缩放、镜像等操作，使得图形更加灵活和多样化。

5. CAD绘图的图像处理CAD绘图可以进行图像的处理，可以进行图像的裁剪、修饰、填充、配色等操作，使得图像更加美观和生动。

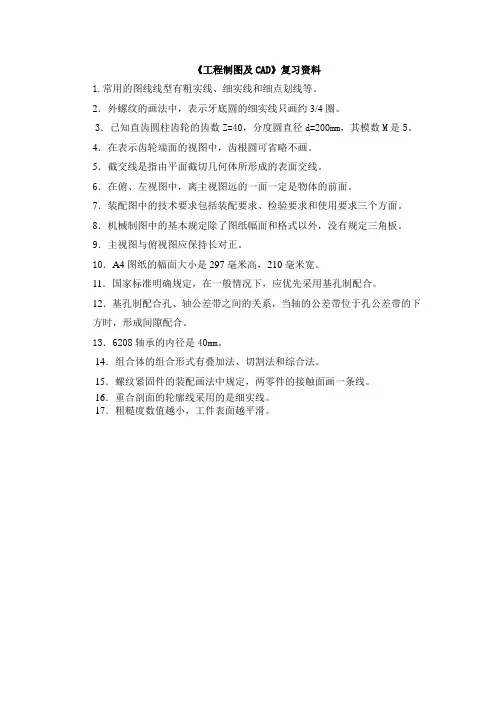

《工程制图及CAD》复习资料
1.常用的图线线型有粗实线、细实线和细点划线等。

2．外螺纹的画法中，表示牙底圆的细实线只画约3/4圈。

3．已知直齿圆柱齿轮的齿数Z=40，分度圆直径d=200mm，其模数M是5。

4．在表示齿轮端面的视图中，齿根圆可省略不画。

5．截交线是指由平面截切几何体所形成的表面交线。

6．在俯、左视图中，离主视图远的一面一定是物体的前面。

7．装配图中的技术要求包括装配要求、检验要求和使用要求三个方面。

8．机械制图中的基本规定除了图纸幅面和格式以外，没有规定三角板。

9．主视图与俯视图应保持长对正。

10．A4图纸的幅面大小是297毫米高，210毫米宽。

11．国家标准明确规定，在一般情况下，应优先采用基孔制配合。

12．基孔制配合孔、轴公差带之间的关系，当轴的公差带位于孔公差带的下方时，形成间隙配合。

13．6208轴承的内径是40mm。

14．组合体的组合形式有叠加法、切割法和综合法。

15．螺纹紧固件的装配画法中规定，两零件的接触面画一条线。

16．重合剖面的轮廓线采用的是细实线。

17．粗糙度数值越小，工件表面越平滑。

1．已知A点的两面投影，B点在A点之右25㎜，之后20㎜，之下15㎜，求A点的第三面投影和B点的三面投影。

2．已知主视图和左视图补画出俯视图。

3．分析并完成尺寸标注。

（尺寸大小从图中量取整数）
4．在指定位置上画出断面图，其中右端孔为通孔。

5．补画左视图，完成立体表面上A、B两点的投影。

6．作半剖视的左视图。

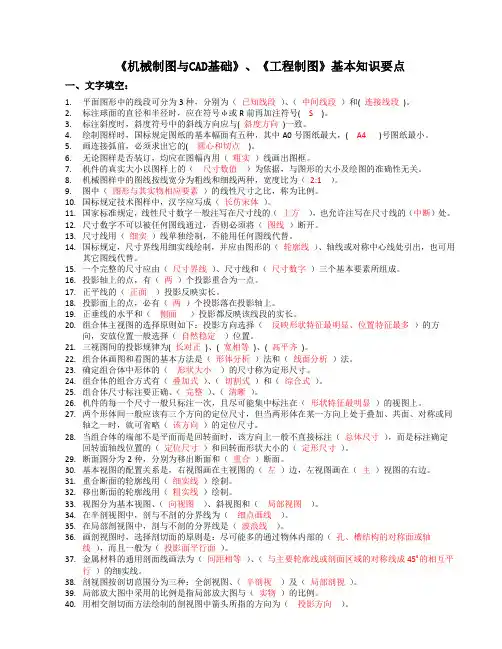

《机械制图与CAD基础》、《工程制图》基本知识要点一、文字填空：1.平面图形中的线段可分为3种，分别为（已知线段）、（中间线段）和( 连接线段)。

2.标注球面的直径和半径时，应在符号φ或R前再加注符号( S )。

3.标注斜度时，斜度符号中的斜线方向应与( 斜度方向)一致。

4.绘制图样时，国标规定图纸的基本幅面有五种，其中A0号图纸最大，( A4)号图纸最小。

5.画连接弧前，必须求出它的( 圆心和切点)。

6.无论图样是否装订，均应在图幅内用（粗实）线画出图框。

7.机件的真实大小以图样上的（尺寸数值）为依据，与图形的大小及绘图的准确性无关。

8.机械图样中的图线按线宽分为粗线和细线两种，宽度比为（2:1 ）。

9.图中（图形与其实物相应要素）的线性尺寸之比，称为比例。

10.国标规定技术图样中，汉字应写成（长仿宋体）。

11.国家标准规定，线性尺寸数字一般注写在尺寸线的（上方），也允许注写在尺寸线的（中断）处。

12.尺寸数字不可以被任何图线通过，否则必须将（图线）断开。

13.尺寸线用（细实）线单独绘制，不能用任何图线代替。

14.国标规定，尺寸界线用细实线绘制，并应由图形的（轮廓线）、轴线或对称中心线处引出，也可用其它图线代替。

15.一个完整的尺寸应由（尺寸界线）、尺寸线和（尺寸数字）三个基本要素所组成。

16.投影轴上的点，有（两）个投影重合为一点。

17.正平线的（正面）投影反映实长。

18.投影面上的点，必有（两）个投影落在投影轴上。

19.正垂线的水平和（侧面）投影都反映该线段的实长。

20.组合体主视图的选择原则如下：投影方向选择（反映形状特征最明显、位置特征最多）的方向，安放位置一般选择（自然稳定）位置。

21.三视图间的投影规律为( 长对正)、( 宽相等)、( 高平齐)。

22.组合体画图和看图的基本方法是（形体分析）法和（线面分析）法。

23.确定组合体中形体的（形状大小）的尺寸称为定形尺寸。

24.组合体的组合方式有（叠加式）、（切割式）和（综合式）。

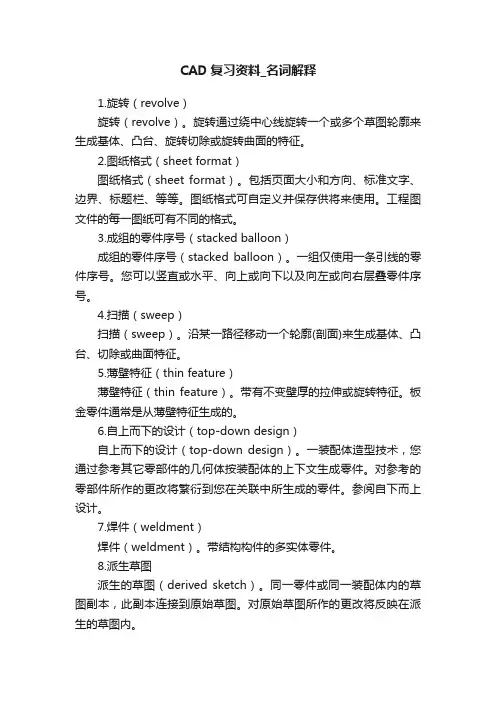

CAD复习资料_名词解释1.旋转（revolve）旋转（revolve）。

旋转通过绕中心线旋转一个或多个草图轮廓来生成基体、凸台、旋转切除或旋转曲面的特征。

2.图纸格式（sheet format）图纸格式（sheet format）。

包括页面大小和方向、标准文字、边界、标题栏、等等。

图纸格式可自定义并保存供将来使用。

工程图文件的每一图纸可有不同的格式。

3.成组的零件序号（stacked balloon）成组的零件序号（stacked balloon）。

一组仅使用一条引线的零件序号。

您可以竖直或水平、向上或向下以及向左或向右层叠零件序号。

4.扫描（sweep）扫描（sweep）。

沿某一路径移动一个轮廓(剖面)来生成基体、凸台、切除或曲面特征。

5.薄壁特征（thin feature）薄壁特征（thin feature）。

带有不变壁厚的拉伸或旋转特征。

板金零件通常是从薄壁特征生成的。

6.自上而下的设计（top-down design）自上而下的设计（top-down design）。

一装配体造型技术，您通过参考其它零部件的几何体按装配体的上下文生成零件。

对参考的零部件所作的更改将繁衍到您在关联中所生成的零件。

参阅自下而上设计。

7.焊件（weldment）焊件（weldment）。

带结构构件的多实体零件。

8.派生草图派生的草图（derived sketch）。

同一零件或同一装配体内的草图副本，此副本连接到原始草图。

对原始草图所作的更改将反映在派生的草图内。

9.推理线推理（inferencing）。

系统自动在拖动的实体(草图实体、注解、和零部件)和其它实体及几何体之间生成（推理）几何关系。

当将实体放置为彼此相对时，推理很有用。

10.干涉检查干涉检查（interference detection）。

显示装配体中所选零部件之间的干涉的工具。

11.曲面缝合缝合（knit）。

将两个或多个面或曲面合成为一个的工具。

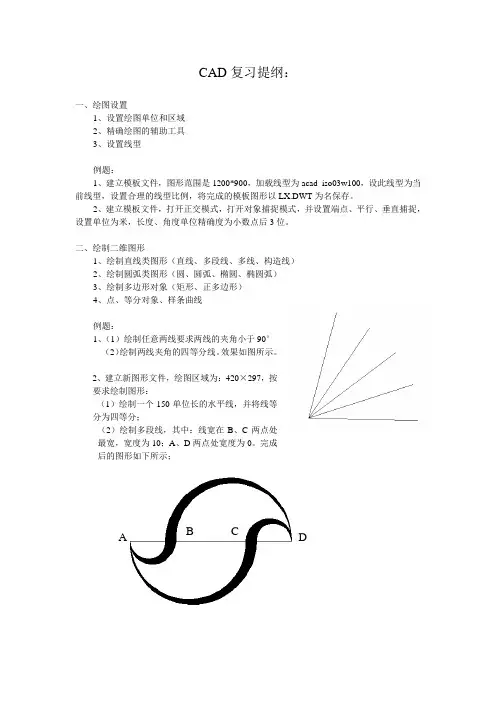

CAD 复习提纲：一、绘图设置1、设置绘图单位和区域2、精确绘图的辅助工具3、设置线型例题：1、建立模板文件，图形范围是1200*900，加载线型为acad_iso03w100，设此线型为当前线型，设置合理的线型比例，将完成的模板图形以LX.DWT 为名保存。

2、建立模板文件，打开正交模式，打开对象捕捉模式，并设置端点、平行、垂直捕捉，设置单位为米，长度、角度单位精确度为小数点后3位。

二、绘制二维图形1、绘制直线类图形（直线、多段线、多线、构造线）2、绘制圆弧类图形（圆、圆弧、椭圆、椭圆弧）3、绘制多边形对象（矩形、正多边形）4、点、等分对象、样条曲线例题：1、（1）绘制任意两线要求两线的夹角小于90°（2）绘制两线夹角的四等分线。

效果如图所示。

2、建立新图形文件，绘图区域为：420×297，按要求绘制图形：（1）绘制一个150单位长的水平线，并将线等分为四等分；（2）绘制多段线，其中：线宽在B 、C 两点处最宽，宽度为10；A 、D 两点处宽度为0。

完成后的图形如下所示；C D B A3、绘制两个圆，半径分别为50，100，两圆相距300；绘制一条相切两圆的圆弧，半径为200，绘制两圆的外公切线；以两圆圆心连线的中点为圆心绘制一个与圆弧相切的圆。

4、按下图的尺寸绘制平行四边形；绘制图中两弧线。

三、二维图形的编辑1、选择对象的方法2、使用夹点编辑图形3、删除、移动、旋转对象4、偏移、镜像、阵列5、修剪、缩放、延伸6、倒角、圆角、打断、分解例题：1、打开图形CADST4-2.DWG，将打开的图形中的圆放大1.2倍，通过编辑命令完成图形。

2、打开图形文件：CADST4-11.DWG，将打开的图中的正三角形以及三弧线绕圆心逆时针方向旋转35°；编辑图形，完成后的图形如下所示。

3、打开图形文件：CADST4-6.DWG，以打开的图中的四边形及圆为基准，通过编辑命令完成下图；其中：E点为CD线中点垂直向上拉伸80单位，小圆半径相等，大圆弧比小圆半径大6；轮廓线线宽为3；填充图案。

点和直线§1-1投影知识1, 中心投影法1、平行投影法（正投影法斜投影法）§1-2点的投影一个形体是由多个侧面所围成，各侧面又相交于多条侧棱，各侧棱又相交于多各顶点，则只要把这些点的投影画出来，再连成线就可作出一个形体的投影。

所以，点是形体的最基本元素。

且点的投影规律是线, 面, 体的投影基础。

一, 点在三投影面体系中的投影1, 点的直角坐标及三面投影的关系”’到W面的距离’”到V面的距离’”到H面的距离2, 三投影面体系中点的投影规律（1）a’a在同一条投影连线上，垂直于X轴。

这两个投影都反映A点的X 坐标。

a’a⊥X轴（2）a’a”在同一条投影连线上，垂直于Z轴。

这两个投影都反映A点的Z 坐标。

a’a”⊥Z轴（3）点的水平投影到X轴的距离等于侧面投影到Z轴的距离。

这两个投影都反映A点的Y坐标。

”二, 两点的相对位置1、对于两个点在空间就有相对位置的问题了。

（1）对V面投影时，靠近V面的为后，远离V面的为前。

H, W面投影可反映出其前后关系。

（2）对H面投影时，靠近H面的为下，远离H面的为上。

V, W面投影可反映出其上下关系。

（3）对W面投影时，靠近W面的为右，远离W面的为左。

V, H面投影可反映出其左右关系。

三, 重影点当空间两点处于特别位置，即两点恰好在同一条投影线上，此时两点在同一投影面上的投影重合，这时称两点为该投影面的重影点。

四, 投影轴和投影面上点的投影小结：1, 作空间一个点的投影①利用坐标值②利用点到投影面的距离③利用两点间的相对位置。

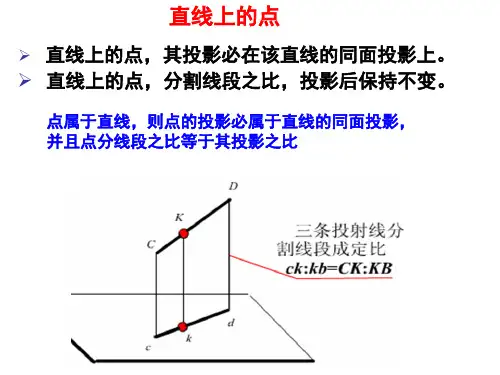

2, 点的投影方向：自上向下, 自前向后, 自左向右3, 推断重影点的可见性：前遮后, 上遮下, 左遮右§1-2直线的投影一, 直线的投影图从几何学知道，直线是无限长的。

直线的空间位置可由线上随意两点的位置确定，即两点定一线，在次要作直线投影只要作两个点的投影即可。

二, 各类直线的投影特性1, 投影面平行线特点：平行某一投影面，倾斜其他投影面。

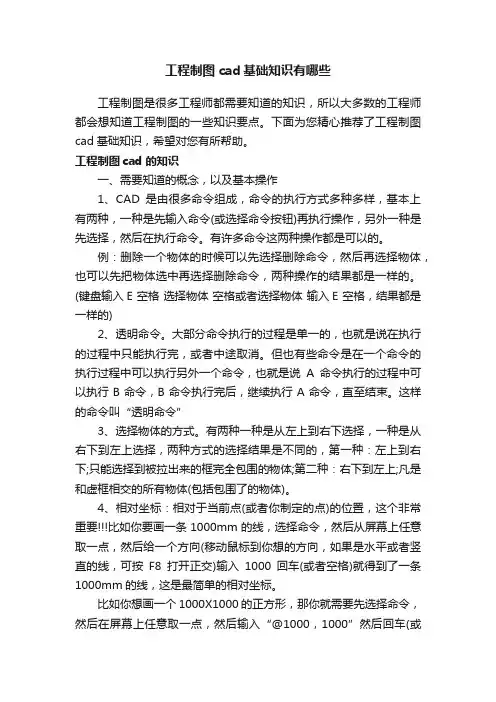

工程制图cad基础知识有哪些工程制图是很多工程师都需要知道的知识，所以大多数的工程师都会想知道工程制图的一些知识要点。

下面为您精心推荐了工程制图cad基础知识，希望对您有所帮助。

工程制图cad的知识一、需要知道的概念，以及基本操作1、CAD是由很多命令组成，命令的执行方式多种多样，基本上有两种，一种是先输入命令(或选择命令按钮)再执行操作，另外一种是先选择，然后在执行命令。

有许多命令这两种操作都是可以的。

例：删除一个物体的时候可以先选择删除命令，然后再选择物体，也可以先把物体选中再选择删除命令，两种操作的结果都是一样的。

(键盘输入E 空格选择物体空格或者选择物体输入E 空格，结果都是一样的)2、透明命令。

大部分命令执行的过程是单一的，也就是说在执行的过程中只能执行完，或者中途取消。

但也有些命令是在一个命令的执行过程中可以执行另外一个命令，也就是说A命令执行的过程中可以执行B命令，B命令执行完后，继续执行A命令，直至结束。

这样的命令叫“透明命令”3、选择物体的方式。

有两种一种是从左上到右下选择，一种是从右下到左上选择，两种方式的选择结果是不同的，第一种：左上到右下;只能选择到被拉出来的框完全包围的物体;第二种：右下到左上;凡是和虚框相交的所有物体(包括包围了的物体)。

4、相对坐标：相对于当前点(或者你制定的点)的位置，这个非常重要比如你要画一条1000mm的线，选择命令，然后从屏幕上任意取一点，然后给一个方向(移动鼠标到你想的方向，如果是水平或者竖直的线，可按F8打开正交)输入1000回车(或者空格)就得到了一条1000mm的线，这是最简单的相对坐标。

比如你想画一个1000X1000的正方形，那你就需要先选择命令，然后在屏幕上任意取一点，然后输入“@1000，1000”然后回车(或空格)就得到了一个正方形。

“@”就代表了相对坐标。

再有，假如你想画一条1000mm长和水平方向夹角37度的线，那么你就选择线命令，然后再屏幕上任意取一点，然后输入“@1000<37”回车。

CAD图纸知识点在工程设计和制图领域，CAD（计算机辅助设计）是一项非常重要的工具。

它可以帮助工程师们创建、编辑和查看设计图纸。

要使用CAD软件制作图纸，我们需要了解一些基本的知识点。

本文将逐步介绍CAD图纸的主要知识点。

1.坐标系和坐标轴 CAD图纸使用坐标系来确定和定位物体的位置。

坐标系由X、Y和Z轴组成，分别代表水平、垂直和高度方向。

X和Y轴形成一个平面，而Z轴则决定了物体在空间中的位置。

2.线段和直线在CAD图纸中，线段是构成图形的基本元素。

直线是由两个点之间的最短路径组成的线段。

通过在图纸上指定两个点的坐标，我们可以绘制一条直线。

3.圆和弧除了直线，图纸中还有圆和弧。

在CAD软件中，我们可以通过指定圆心和半径来绘制一个完整的圆。

而弧则是圆的一部分，它由起点、终点和圆心组成。

4.图层和图层管理图层是CAD图纸中的一种组织方式，它将不同类型的对象分组放置。

通过使用图层，我们可以更好地管理和控制绘图中的元素。

例如，我们可以将文字、线条和图形分别放置在不同的图层中，并对每个图层进行个别设置。

5.缩放和平移 CAD软件允许我们通过缩放和平移来控制图纸的显示。

缩放可以调整图纸上的元素大小，使其更方便查看。

平移则是将图纸上的元素沿特定方向移动，以便更好地进行编辑和排布。

6.填充和阴影填充和阴影是用来区分CAD图纸中不同区域的工具。

填充可以用不同的颜色或图案填充特定区域，以便更清晰地区分不同部分。

阴影则可以给图纸添加立体感，使其更加生动。

7.尺寸和标注在CAD图纸中，尺寸和标注是非常重要的元素。

它们用来标记物体的大小、位置和其他关键细节。

通过添加尺寸和标注，我们可以准确地表达设计意图，并帮助其他人理解图纸。

8.图形编辑和修改 CAD软件提供了丰富的图形编辑和修改功能。

我们可以使用这些功能来改变图形的形状、大小和位置。

例如，我们可以通过拉伸、偏移、修剪和延伸来修改直线和曲线。

9.打印和输出 CAD图纸最终需要打印或输出为其他格式，以便于共享和使用。
