南京信息职业技术学院毕业设计论文作者薛亮学号*****T32 系部电子信息学院专业无线电技术题目基于单片机的家用电器远程遥控装置的设计与制作指导教师李光明评阅教师完成时间：2010年2月11日目录第1章绪论 (5)1.1 概述 (5)1.2 设计要求及主要功能介绍 (5)1.3 MCS-51系列单片机简介 (7)第2章系统总体设计 (9)2.1 系统功能模块的划分 (9)2.2 系统原理框图 (9)2.3 系统软件主要特色 (10)第3章各模块详细设计 (12)3.1 振铃检测模块的设计 (12)3.2 双音多频模块的设计 (13)3.3 自动摘机及超时挂机模块的设计 (16)3.4 语音提示模块的设计 (17)3.5 密码设置模块的设计 (21)3.6 EEPROM及看门狗模块的设计 (23)3.7 继电器驱动模块的设计 (27)3.8 系统总程序的设计 (28)第4章系统的组装、调试和测试 (30)4.1 系统的组装、调试 (30)4.2 振铃检测及自动摘机功能的测试 (30)4.3 语音及双音多频功能的测试 (30)4.4 密码设置功能的测试 (30)4.5 EEPROM密码存储功能的测试 (31)4.6 继电器驱动、电器状态显示及语音提示功能的测试 (31)4.7 超时自动挂机功能的测试 (31)第5章系统方案总评 (32)结论 (33)致谢 (33)参考文献 (33)附录A 家用电器远程遥控装置的功能及使用 (35)1 家用电器远程遥控装置的功能 (35)2 家用电器远程遥控装置的使用方法 (36)图1 家用电器远程遥控装置原理图 (38)图2 家用电器远程遥控装置印制板图 (39)图3 家用电器远程遥控装置CPLD内部电气图 (40)表1 家用电器远程遥控装置元器件清单 (41)第1章绪论1.1 概述单片机以其强大的控制能力已经被广泛应用于诸多领域，从最初的8位控制器到现在的16位、32位控制器都还有很大的发展和应用空间。
基于单片机的电器遥控器毕业设计————————————————————————————————作者：————————————————————————————————日期：单片机设计论文姓名:李小飞学号: 1010111064系别：机械工程学院班级： 10机自2班授课老师：海深2013年5月12日机械工程系基于单片机的电器遥控器设计摘要：基于单片机的电器遥控器设计是在单片机应用的基础上进行设计的。
它联系了实际生活中的电器遥控器，通过控制电器遥控器,来对电灯的亮度进行控制.关键字：单片机,控制电路.方案一：（简易红外遥控电路)在不需要多路控制的应用场合，可以使用由常规集成电路组成的单通道红外遥控电路。
这种遥控电路不需要使用较贵的专用编译码器，因此成本较低。
红外发射部分图1.1考虑到本方案电路是简单的单通道遥控器，可直接产生一个控制功能的震荡频率，再通过红外发光二极管发射出去。
红外接收部分图1。
2当红外接收头接收到控制频率时，由一个电路对其进行解调并产生相应的控产生 震荡 频率红外 发射红外 接收解调 控制受控 电器制功能。
方案二:(利用红外遥控开关电路）红外线发射/接收控制电路均采用单片机来实现，输出控制方式可选择，实用性强。
方案结构图: 红外发射部分：图1。
3当按下遥控按钮时，单片机产生相应的控制脉冲，由红外发光二极管发射出去。
红外接收部分:图1.4单片机遥控 按钮红外发射单 片 机红外 接收控制方式选择开关受控 电器当红外接收器接收到控制脉冲后,由控制方式选择开关选择是“互锁”还是单路控制，再由单片机处理后，对相应的受控电器产生控制。
方案三：利用红外遥控开关电路用单片机制作一个红外电器遥控器,可以分别控制5个电器的电源开关,和一个电灯开关,并且可以对电灯进行亮度的调光控制。
红外发射部分结构图如下：图1.5当按下遥控按钮时,单片机产生相应的控制脉冲,由红外发光二极管发射出去.红外接收部分结构如下：单片 机按键 控制红外 发射单片机显示红外接收受控电器电源开关 调光电路电灯图1。

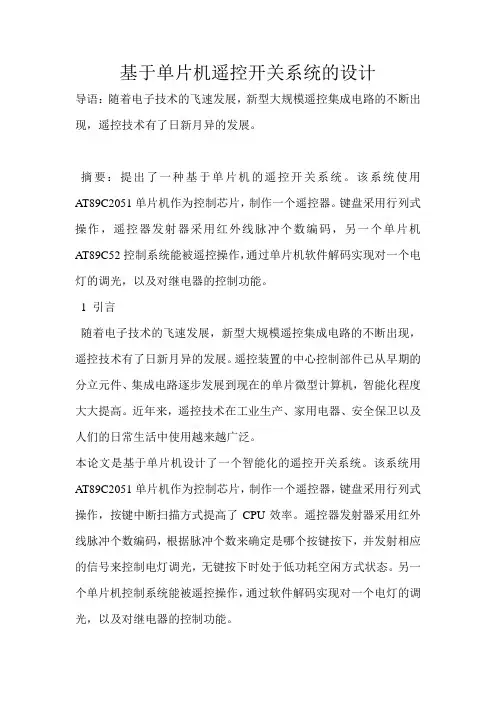

基于单片机遥控开关系统的设计导语：随着电子技术的飞速发展，新型大规模遥控集成电路的不断出现，遥控技术有了日新月异的发展。
摘要：提出了一种基于单片机的遥控开关系统。
该系统使用AT89C2051单片机作为控制芯片，制作一个遥控器。
键盘采用行列式操作，遥控器发射器采用红外线脉冲个数编码，另一个单片机AT89C52控制系统能被遥控操作，通过单片机软件解码实现对一个电灯的调光，以及对继电器的控制功能。
1 引言随着电子技术的飞速发展，新型大规模遥控集成电路的不断出现，遥控技术有了日新月异的发展。
遥控装置的中心控制部件已从早期的分立元件、集成电路逐步发展到现在的单片微型计算机，智能化程度大大提高。
近年来，遥控技术在工业生产、家用电器、安全保卫以及人们的日常生活中使用越来越广泛。
本论文是基于单片机设计了一个智能化的遥控开关系统。
该系统用AT89C2051单片机作为控制芯片，制作一个遥控器，键盘采用行列式操作，按键中断扫描方式提高了CPU效率。
遥控器发射器采用红外线脉冲个数编码，根据脉冲个数来确定是哪个按键按下，并发射相应的信号来控制电灯调光，无键按下时处于低功耗空闲方式状态。
另一个单片机控制系统能被遥控操作，通过软件解码实现对一个电灯的调光，以及对继电器的控制功能。
2 系统的结构组成和工作原理用单片机制作一个红外遥控器，可以分别控制8个控制继电器开关，和一个电灯开关，并且可以对电灯进行亮度的调光控制。
红外发射部分结构图如下图2.1所示当按下遥控按钮时，单片机产生相应的控制脉冲，由红外发光二极管发射出去。
红外接收部分结构如下图2.2所示：采用红外遥控不影响周边环境的、不干扰其他电器设备。
由于其无法穿透墙壁，故不同房间的家用电器可使用通用的遥控器而不会产生相互干扰；电路调试简单，只要按给定电路连接无误，一般不需任何调试即可投入工作；编解码容易，适合进行多路遥控。
3 硬件电路设计3.1 遥控发射器电路设计电路主要由AT89C2051单片机、行列式操作键盘、低功耗空闲方式控制电路、红外发射电路电源等部分组成。
基于单片机的无线遥控开关摘要：无线射频技术作为本世纪最有发展前景的信息技术之一,已经得到业界的高度重视.该技术利用射频方式进行非接触双向通信,可以自动识别目标对象并获取相关数据，具有精度高、适应环境能力强、抗干扰强、操作快捷等许多优点。
无线电遥控器是利用无线射频信号对远方的各种机构进行控制的遥控设备,本文针对拥有多种家用电器的现代化家庭，设计了一套能够控制多路用电器的无线遥控开关。
介绍了一种四路无线遥控开关系统的设计方法，并对该系统的组成结构和工作原理进行了详细的说明。
该系统采用解码芯片对接收到的信号进行解码，本文针对拥有多种家用电器的现代化家庭,设计了一套能够控制多路用电器的无线遥控开关.本设计采用315M稳频无线电遥控组件及其他外围设备。
组装的遥控开关，可对四路220V 用电器分别开关，也可将印制板上连接继电器各转换触点与220V的条划断，仅利用继电器触点输出去开关或控制其他电路.该无线遥控开关电路可控制四路开关,可在中短距离(≤10m）内，无需对准用电器按一按遥控器按钮，即可实现多路遥控电源电路接通与断开的目的，不仅适用于一般家庭,而且也适合于各大宾馆、饭店、豪华别墅等场所使用。
无线电遥控器是利用无线射频信号对远方的各种机构进行控制的遥控设备。
经过试验验证,该无线遥控开关操作方便，工作可靠，符合设计要求.研究成果对促进家居电器的智能化具有重要意义。
关键词:多路；无线电；遥控Microcontroller—based wireless remote controlswitchAbstract: radio frequency technology information technology as one of this century’s most promising, has been the industry's attention。
The technique utilizes non-contact radio frequency two-way communication mode can be automatic target recognition and access to relevant data， with high precision, strong ability to adapt to the environment， stronganti-interference， quick operation and many other advantages.Radio remote control is the use of radio frequency signals to remote institutions to control a remote control device， this paper has a variety of modern household appliances， design a multiplexer can be controlled with a wireless remote control switch electrical appliances。
题目: 无线遥控风扇班级：机电（一）班姓名：旷成学号：B10350113完成日期：2013/6/29——2013/7/5浙江理工大学目录概述 ................................................... 错误!未定义书签。
1 设计任务与要求 (2)1。
1 设计任务： (2)1。
2 基本要求： (2)2 设计方案 (3)2.1 无线电家电遥控的基础知识 (3)2。
1.1 遥控模块的特性 (3)2。
1。
2 遥控模块系统组成 (4)3 硬件电路设计 (7)3.1 电路中用到的器件的简单介绍： (7)3。
2 MSC-51单片机引脚接线图及工作原理 (7)3。
3 HT—12系列的编解码芯片 (8)3。
3。
1 HT-12系列芯片的引脚定义。
(8)3。
3.2 HT12编码器的基本工作原理. (9)3。
4 89C51遥控接收模块电路图。
(13)3.4 89C51、继电器驱动位、驱动7段数码管、步进电机引脚分配表错误!未定义书签。
4 软件程序设计 (12)4。
1 接收程序 (12)4.2 操作程序 (12)4。
3 总程序 (13)5 总结 (17)参考文献 (18)概述随着时代的进步和发展，单片机技术已经普及到我们生活,工作,科研,各个领域，已经成为一种比较成熟的技术，而遥控遥测技术在高科技研究、工农业生产、通信技术、军事技术、家用电器等诸多领域得到了广泛地应用。
特别是随着各类遥控专用集成电路不断问世，使得各类遥控设备的性能更加优越、可靠，功能也更加完善。
本设计将介绍一种基于单片机简易无线电家电遥控系统，它的传输方式也是利用无线遥控发射，它可对家中各种无线电遥控器发射的控制信号进行识别、存储和再现的智能型无线电遥控器。
该设计控制器采用单片机8051，遥控模块,选用的解码芯片是HT-12系列的编解码芯片.这一系列的芯片主要包括HT—12，HT-12F和HT—12D，均为18脚DIP封装,HT-12E作为发射器中的编码芯片，而HT-12D作为接收器中的解码芯片。
0 引言单片机课程的学习，设计与实践对学生知识的理解与掌握至关重要，贴切生活的实训项目设计能使学生从被动的接受枯燥的理论知识转到主动的理论探究，可极大地调动学生学习的积极性和主动性，更重要的是学生动手能力、发现问题和解决问题的能力可以得到质的提升。
现代社会，人们生活质量不断提高，家庭中的家用电器不断增多，人们对于操控家用电器的便利性也要求越来越高。
在物联网概念下，基于单片机与无线通信技术的wifi 无线家电开关控制系统，在居住空间内可通过手机随时随地地开关电器，为人们的生活提供极大的便利。
而目前中职的单片机教材中，wifi 技术的内容基本没涉及，为了使学生在学习单片机技术时，激发学生的学习兴趣，初步掌握wifi 技术跟单片机技术的结合，特设计这个基于单片机的wifi 家电开关控制系统。
本系统可在实际生活中应用，也适合在单片机教学中推广。

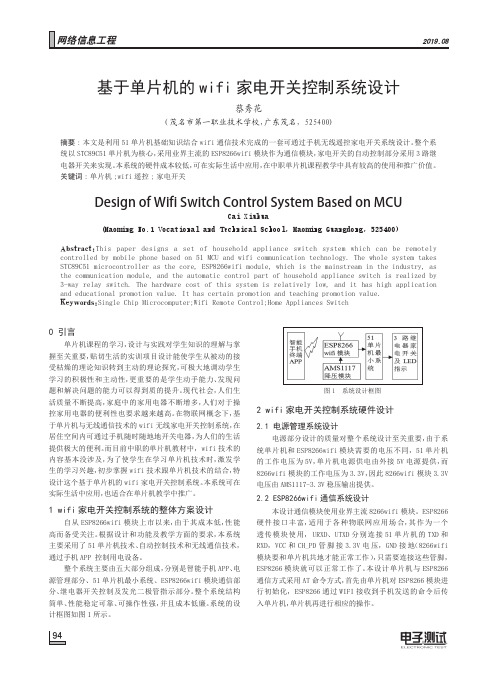

1 wifi 家电开关控制系统的整体方案设计自从ESP8266wifi 模块上市以来，由于其成本低，性能高而备受关注。
根据设计和功能及教学方面的要求，本系统主要采用了51单片机技术、自动控制技术和无线通信技术，通过手机APP 控制用电设备。
整个系统主要由五大部分组成，分别是智能手机APP、电源管理部分、51单片机最小系统、ESP8266wifi 模块通信部分、继电器开关控制及发光二极管指示部分。
整个系统结构简单、性能稳定可靠、可操作性强，并且成本低廉。
系统的设计框图如图1所示。
图1 系统设计框图2 wifi 家电开关控制系统硬件设计2.1 电源管理系统设计电源部分设计的质量对整个系统设计至关重要，由于系统单片机和ESP8266wifi 模块需要的电压不同，51单片机的工作电压为5V，单片机电源供电由外接5V 电源提供，而8266wifi 模块的工作电压为3.3V，因此8266wifi 模块3.3V 电压由AMS1117-3.3V 稳压输出提供。
2.2 ESP8266wifi 通信系统设计本设计通信模块使用业界主流8266wifi 模块。
盐城工业职业技术学院2015届毕业设计（论文）题目无线遥控解析与设计专业现代纺织技术学号姓名指导老师日期2014年12月摘要本设计是研究无线遥控中红外遥控和无线电遥控。
研究设计有三项内容，第一项为红外遥控LED灯系统的研究，第二项为无线电遥控小车的研究，第三项是无线电遥控日光灯开关的研究。
三项研究内容都为无线遥控，遥控系统通常是两个部分组成，即遥控发射器和遥控接收控制器。
我们将分别对三个遥控系统的遥控发射和遥控接收控制的组成和工作原理进行解析，让大家能够深入全面的认识无线遥控的工作原理。
同时，最后将对红外遥控LED灯和无线电遥控日光灯进行接线通电进行遥控演示。
关键词：无线电遥控红外线遥控发射器AbstractThis design is the study of the infrared remote control and wireless remote control radio remote control. There are three elements of the study design, the first to study the infrared remote control LED light system, and the second term for the study of radio-controlled car, and the third is the study of radio-controlled fluorescent switch. Three studies content for wireless remote control, remote control systems usually consist of two parts, namely remote control transmitter and remote receiver controller. We were on the composition and working principle of the three remote control transmitter and remote control remote control system receives resolved, so that we can go to a comprehensive understanding of the wireless remote control works. Meanwhile, the last an infrared remote control LED lights and fluorescent wiring powered radio-controlled remote control demonstration.Keywords: radio remote control infrared remote control transmitter目录第一章绪论 (1)1.1研究目的 (1)1.2研究现状 (1)1.3研究内容 (2)第二章红外遥控LED灯控制板 (4)2.1 红外遥控发射器的组成 (4)2.1.1键位码的产生 (4)2.1.2指令编码器 (5)2.1.3码元调制与红外光发射 (6)2.2 红外遥控发射器的工作原理 (6)2.3红外遥控接收控制板的组成 (7)2.3.1红外接收头 (7)2.3.2解码 (8)2.3.3晶振电路 (9)2.3.4单片机 (11)2.4红外遥控接收控制器的工作原理 (14)2.5使用方法 (15)第三章无线电遥控汽车控制板 (17)3.1无线电基本介绍 (17)3.1.1无线电的组成 (17)3.1.2无线电的特点及应用 (17)3.2红外遥控与无线电遥控的区别 (18)3.3无线遥控发射控制板组成及工作原理 (19)3.4无线遥控接收控制板组成及工作原理 (22)3.5使用方法 (26)第四章无线电遥控日光灯控制板 (27)4.1发射控制板组成及工作原理 (27)4.2接收控制板组成及工作原理 (27)4.3使用方法 (29)第五章总结 (32)参考文献 (34)致谢 (36)第一章绪论1.1研究目的随着无线遥控在现实生活中越来越多的应用，改变了许多生活中的常态，给人们带来了极大的便利。

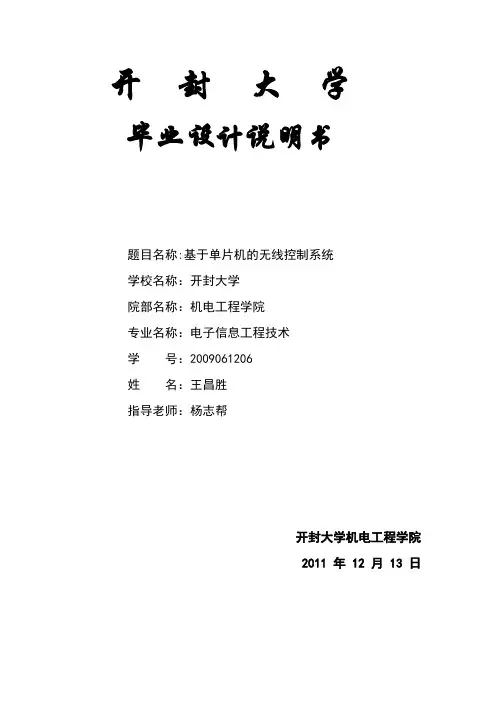

开封大学毕业设计说明书题目名称:基于单片机的无线控制系统学校名称：开封大学院部名称：机电工程学院专业名称：电子信息工程技术学号：****************指导老师：***开封大学机电工程学院2011 年 12 月 13 日摘要随着当今社会科学技术的迅猛发展，高精尖科技及产品越来越多应用到工业生产等领域以及各种公共场所。
红外线、电磁波等无线传送与接收设备也随处可见。
基于单片机的无线遥控系统是根据发射机上的键的输入信号变为一定波长的红外线传送到接收设备，进行解码、调制，然后将所得的信号送至单片机内部，与其内部的程序相结合，在显示器上显示相应的字母，同时指示灯也被点亮。
此毕业设计设计出的数字编码无线遥控控制电路是由无线发射机、无线遥控接收机、单片机主控电路和执行机构4部分组成，它由无线遥控发射/接收和无线遥控专用编码/解码集成电路制作而成，可同时控制多种不同电路或控制同一电路不同工作状态。
具有灵敏度高、制作成本低、电路简洁、方便实用等特点，遥控距离可达百米之上，可以作为家用电路的控制开关，亦可用于遥控玩具、车辆防盗系统、家庭防盗系统和其他电器遥控等。
关键字：单片机无线遥控发射无线遥控接收目录一、引言 ........................................................................................................................................................ ４二、总体设计方案......................................................................................................................................... ４2.1、设计思路........................................................................................................................................ ４2.2、总体设计框图................................................................................................................................ ５三、设计组成及原理分析 (6)3.1、发射电路所用元器件及原理分析 (6)3.1.1、编码芯片PT2262芯片原理简介： (8)3.1.2、解码芯片PT2272芯片原理简介： (12)3.1.3、无线发射控制电路原理分析 (14)3.2、单片机主控电路 (14)3.2.1、主要元器件介绍 (14)3.2.2、控制电路原理分析 (17)3.3、电源电路设计 (17)四、软件设计 (19)4.1、程序流程图 (19)4.2、汇编程序设计（详见附录二）。
基于单片机的红外遥控系统设计摘要随着科技的发展以及人们生活水平的提高，各种遥控设备慢慢渗透到人们生活的方方面面，这些遥控设备极大的方便了人们的生活。
传统的遥控器采用专用的编码和解码的集成电路芯片，这种电路虽然制作简单，但是用于其键数功能受到限制，只能用于某一特定的电器设备，因而其应用范围受到很大限制。
而采用单片机进行设计的遥控系统，具有编程灵活多样、操作码个数可以随意设定等优点。
本设计采用AT89C52作为主控芯片，负责红外数据的解码和执行遥控操作；红外信号采用市场上现有的遥控器产生，它使用的编码芯片是HS6221，采用NEC编码方式；一体化红外接收头HS0038负责红外信号的接收和反向、放大等初步处理；为了更直观的观察红外遥控效果，本系统还增加了数码管来显示接收到的红外数据；使用28BYJ48型步进电机作为红外信号的最终操控的对象，利用遥控器发射不同的数值，实现对步进电机转速的控制。
关键词：单片机；AT89C52；红外遥控；步进电机Microcontroller-based Infrared Remote Control SystemDesignABSTRACTWith the development of science and technology as well as improvement of living standards, a variety of remote control equipment slowly penetrated into every aspect of people's lives, these remote control devices, great convenience to people's lives. Traditional remote control with a dedicated encoding and decoding integrated circuit chip, this circuit, although the production is simple, but for a number of key capabilities may be limited, which can only be used for a particular electrical equipment, and thus its scope of application has been greatly restrictions. Using the remote control system of the single-chip design, with a flexible programming, and operation code number can be set, etc.This design uses AT89C52 as the main chip, decoding and execution of remote operation responsible for the infrared data; infrared signal using the remote control available on the market that had been produced, it uses the encoding chip HS6221 that using NEC encoding; integrated infrared receiver head HS0038 responsible for the initial processing of the infrared signal receiver and reverse amplification; more intuitive observation of infrared remote control effect, the system also adds a digital control to display the received infrared data; 28BYJ48 stepper motor is the final manipulation of the infrared signal object, using the remote control to launch different values of the stepper motor speed control.Key Words: MCU; AT89C52; Infrared remote control; Stepper motor目录第一章绪论 (1)1.1 红外遥控系统的简介 (1)1.2 红外遥控技术的发展 (1)1.3 红外遥控技术的特点 (1)1.4 红外遥控技术的发展前景 (2)1.5 课题的意义 (2)第二章单片机的工作原理 (3)2.1 AT89C52的简介 (3)2.2 AT89C52的功能特性 (3)2.3 AT89C52的引脚功能 (3)2.4 单片机最小系统 (5)2.5 单片机的中断系统 (7)第三章红外发射和接收基本原理 (10)3.1 红外发射系统的原理 (10)3.1.1 红外发射芯片HS6221 (11)3.1.2 红外信号的数据格式 (12)3.1.3 位定义 (13)3.2 红外信号解码的基本原理 (14)第四章系统方案的硬件电路设计 (15)4.1 设计思路 (15)4.2 红外接收模块的设计 (15)4.3 步进电机模块的设计 (17)4.4 数据显示模块的设计 (20)第五章程序设计 (23)5.1设计思路 (23)5.2 数据采集程序的设计 (23)5.3 数据提取程序的设计 (24)5.4 数码管显示程序的设计 (26)5.5 步进电机驱动程序的设计 (28)第六章硬件系统的实验 (30)6.1 实验一 (30)6.2 实验二 (32)第七章总结 (34)参考文献 (35)附录A (36)附录B (37)附录C (38)致谢...................................................................................... 错误!未定义书签。
基于单片机的无线电遥控系统正文及结论————————————————————————————————作者：————————————————————————————————日期：本文由囩惔風輕贡献doc文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看.哈尔滨工程大学本科生毕业论文第1章1。
1 本论文研究的背景及其意义绪论遥控是指对被控对象按照所预定的意图对其内部参数、工作状态等进行远距离操纵.遥控技术在现代工农业生产、科研、国防等领域有非常广泛的应用.随着现代科技的发展，它们的应用也越来越普遍。
遥控技术一般应用于操作者不能或难以到达受控对象的场合。
而对于移动式的受控对象，则更不得不使用遥控技术。
例如在恶劣环境下作业的机器, 人难以到现场操纵,就必须使用遥控技术进行远距离操纵。
又如工厂里的行车、模型飞机、模型舰艇，乃至当代的无人驾驶飞机、宇宙飞船、无线电制造导弹等，这些移动式设施就更缺不了遥控技术了。
现代遥控技术也是十分普遍地应用于各类家用电器中,如电视遥控、电灯遥控、电风扇遥控、空调器遥控等，这类应用提高了家用电器的功能和档次，更重要的是给使用者带来极大的方便。
设有遥控功能的电视机，使用者不用离开座位, 只需使用手持红外遥控器旧可以进行节目切换, 以及对音量、对比度、亮度等的调节。
在这些应用中，操作者与受控者之间并非“遥”，也非“难以到达”，仅为方便而已，因此对遥控的定义，应该广义的理解为操作者没有直接对遥控对象进行操纵。
遥控的种类有很多。
若以遥控信息传送方式区别，可以分为有线遥控和无线遥控两大类,而无限遥控又包含了红外线遥控、超声波遥控和无线电遥控之类,有线遥控和无线电遥控可以达到很远的距离，而红外线和超声波遥控只能在十几米之内. 无线电遥控是使用无线电射频为载体来栽送遥控信息。
所谓射频，就是具有较强辐射能力的无线电频率，一般在几百 kHz 以上，通常也称为“高频"。
西南科技大学高等教育自学考试毕业论文I 基于单片机的无线遥控开关毕业论文目录第1章绪论 (1)1.1 课题研究背景和意义 (1)1.2 设计要求 (1)第1章绪论1.1 课题研究背景和意义近十几年信息通信领域中，发展最快、应用最广的就是无线通信技术。
而无线通信技术又有着集成化，低功耗，易操作的发展趋势。
目前，一些只由微控制器和集成射频芯片构成的无线通信模块不断推出，这种微功率短距离无线数据传输技术在工业、民用等领域得到应用广泛。
无线射频技术作为本世纪最有发展前景的信息技术之一，已经得到业界的高度重视。
该技术利用射频方式进行非接触双向通信，可以自动识别目标对象并获取相关数据，具有精度高、适应环境能力强、抗干扰强、操作快捷等许多优点。
随着社会经济的发展，人们对生活质量的要求也在渐渐提高，拿日用品来说，越来越多的家用电器都开始使用遥控技术。
电视机，VCD,空调，电风扇甚至照相机，电脑······可以说遥控技术的使用，早已成为一种趋势。
遥控技术之所以这么受现代人的欢迎，是因为它的使用，给我们带来极大的方便，今时今日，人们的工作越来越繁忙，时间也显得越来宝贵。
遥控技术既能帮我们节省一定的体力，还能节约我们宝贵的时间。
这也是本设计的最终目的。
当你劳累了一天回到家里，坐在沙发上休息时又想打开电视来看；当你感到燥热又想打开空调来降温时；当天黑了你想打开照明灯时······你都不得不走过去打开电源开关。
虽然电视空调都有遥控器，但那也是在接通电源的条件下才可以使用。
试想一下，如果有一个遥控器可以遥控所有家电的电源开关，那将会解决许多的烦恼带来极大的便利。
在这次毕业设计中，本人所设计的题目就是四路无线遥控开关电路。
我所设计的遥控开关，其技术指标是：电路简单容易实现，成本较低，功耗低，抗干扰能力强，遥控距离适合现实使用。
1.2 设计要求设计实现四路无线遥控开关，对室围的受控对象进行无线遥控，通信利用超再生无线模块实现，工作频率315MHz～433MHz。
可以对家庭、办公室、商场、酒店、医院、仓库等场所的灯具照明控制和类似用途电器的控制，也可以实现隔墙遥控，在房间可遥控客厅的灯具等。
遥控距离10m以上。
要求与数据：（1）工作频率315MHz；（2）遥控路数四路；（3）遥控距离10m以上；（4）受控对象：灯具和家用电器。
第2章 电路方案论证2.1 方案比较2.1.1 红外遥控开关电路红外遥控器（IR Remote Control ）是利用波长为0.76～1.5μm 之间的近红外线来传送控制信号的遥控设备。
红外遥控常用的载波频率为38kHz ，这是由发射端所使用的455kHz 晶振来决定的。
常用的红外遥控系统一般分发射和接收两个部分。
发射部分的主要元件为红外发光二极管。
它实际上是一只特殊的发光二极管，由于其部材料不同于普通发光二极管，因而在其两端施加一定电压时，它便发出的是红外线而不是可见光。
目前大量使用的红外发光二极管发出的红外线波长为940nm 左右，外形与普通发光二极管相同，只是颜色不同。
接收部分的主要元件为红外接收二极管，一般有圆形和方形两种。
在实际应用中要给红外接收二极管加反向偏压，它才能正常工作，亦即红外接收二极管在电路中应用时是反向运用，这样才能获得较高的灵敏度。
红外遥控的特点是不影响周边环境、不干扰其它电器设备。
由于其无法穿透墙壁，故不同房间的家用电器可使用通用的遥控器而不会产生相互干扰；电路调试简单，只要按给定电路连接无误，一般不需任何调试即可投入工作；编解码容易，可进行多路遥控。
因此，现在红外遥控在家用电器、室近距离（小于10米）遥控中得到了广泛的应用。
红外线发射/接收控制电路均采用单片机来实现，输出控制方式可选择实用性强。
红外发射部分方案结构图如图2.1所示。
当按下遥控按钮时单片机产生相应的控制脉冲，由红外发光二极管发射出。
红外接收部分方案结构图如图2.2所示。
当红外接收器收到控制脉冲后，由控制方式选择开关是“互锁”还是单路控制，在由单片机处理后对相应的受控电器产生控制。
图2.1 红外发射部分方案结构图图2.2 红外接收部分方案结构图2.1.2 无线电遥控电路无线电遥控器（RF Remote Control）是利用无线电信号对远方的各种机构进行控制的遥控设备。
常见的无线电发射接收模块常用的无线电遥控系统一般分发射和接收两个部分。
发射部分一般分为两种类型，即遥控器与发射模块，遥控器和遥控模块是对于使用方式来说的，遥控器可以当一个整机来独立使用，对外引出线有接线桩头；而遥控模块在电路中当一个元件来使用，根据其引脚定义进行应用，使用遥控模块的优势在于可以和应用电路天衣无缝的连接、体积小、价格低、。
接收部分一般来说也分为两种类型，即超外差与超再生接收方式，超再生解调电路也称超再生检波电路，它实际上是工作在间歇振荡状态下的再生检波电路。
超外差式解调电路与超外差收音机相同，它是设置一本机振荡电路产生振荡信号，与接收到的载频信号混频后，得到中频信号，经中频放大和检波，解调出数据信号。
由于载频频率是固定的，所以其电路要比收音机简单一些。
超外差式的接收器稳定、灵敏度高、抗干扰能力也相对较好；超再生式的接收器体积小、价格便宜。
图2.4 无线电遥控接收电路图2.3 无线电遥控发射电路2.2 电路总体方案由于红外发光二极管的发射功率一般都较小（100mW左右），所以红外接收二极管接收到的信号比较微弱，因此就要增加高增益放大电路，最近几年大多都采用成品红外接收头。
红外遥控和无线遥控是对不同的载波来说的，红外遥控器是用红外线来传送控制信号的，它的特点是有方向性、不能有阻挡、距离一般不超过7米、不受电磁干扰，电视机遥控器就是红外遥控器；无线电遥控器是用无线电波来传送控制信号的，它的特点是无方向性、可以不“面对面”控制、距离远（可达数十米，甚至数公里）、容易受电磁干扰。
在需要远距离穿透或者无方向性控制领域，比如工业控制等等，使用无线电遥控器较易解决，基于本课题的设计要求，所以选择无线电遥控。
图2.5 红外线遥控器图2.6 无线电遥控器第3章无线电遥控技术的发展及应用3.1 无线电遥控技术的发展无线电遥控技术发展只有几十年的历史：本世纪20年代才刚刚出现无线电遥控的雏形。
那时，人们试图将遥控技术应用于无人驾驶飞机和舰船上，但由于技术不够完善而未能成功。
二次世界大战以后，无线电遥控技术发展迅速，并逐渐在军事、国防、工农业生产以及科学技术等方面得到广泛的应用。
到现今，随着电子技术的飞速发展，新型大规模遥控集成电路的不断出现，使得遥控技术有了日新月异的发展。
遥控装置的中心控制部件已从早期的分立元件、集成电路逐步发展到现在的单片微型计算机，智能化程度大大提高。
近年来，遥控技术在工业生产、家用电器、安全保卫以及人们的日常生活中使用越来越广泛。
在无线遥控领域，目前常用的遥控方式主要有超声波遥控、红外线遥控、无线电遥控等。
由于无线电波是由发射点向四面八方传播，可以穿过阻挡物，而且可以传播到很远的距离，因此它的控制可以在很大区域和空间实现，成为遥控的主要方式，在国防、军事、生产、建设和日常生活中有极广泛的应用。
为此，在前人研究的基础上设计出了一种集成芯片无线电遥控多通道开关系统的设计方法。
研究表明，采用该方法设计的遥控开关系统控制方便，适用于含有较多受控电器的场合，可实现多路多功能控制。
图3.1 传统机械开关图3.2 无线遥控开关传统的机械式开关愈来愈满足不了人们追求完美生活的需求。
随着生活水平的不断提高，科学技术的不断创新，智能型无线遥控技术取代传统的手动控制，已成为现代生活的一种时尚。
运用无线遥控照明开关，在某一空间的任意位置，任意时刻，都可以随意调控电灯及其它电器，让我们真正感受到高科技带来的无穷魅力和便捷。
无线遥控与红外遥控、声控相比较，具有无线遥控覆盖围宽，控制距离远，穿透力强等特点，在诸如爆破遥控、工厂生产控制和一些地形地貌险要、操作人员难接近或不能接近的实际场合中，更显魅力，倍加令人注目。
近些年来无线遥控技术在家庭生活和科学研究中也占很重要的地位，在汽车、摩托车防盗报警中，在门、窗、库房控制中，在儿童玩具中，在无线数据传输，无线定时控制中，无线遥控获得更加广泛的应用。
无线电遥控器是利用无线电信号对远方的各种机构进行控制的遥控设备。
这些信号被远方的接收设备接收后，可以指令或驱动其它各种相应的机械或者电子设备，去完成各种操作，如闭合电路、移动手柄、开动电机，之后再由这些机械进行需要的操作。
作为一种性能良好的遥控器种类，在车库门、电动门、道闸遥控控制，防盗报警器，工业控制以及无线智能家居领域得到了广泛的应用。
无线电遥控常用的载波频率为315mHz或者433mHz，遥控器使用的是国家规定的开放频段，在这一频段，发射功率小于10mW、覆盖围小于100m或不超过本单位围的，可以不必经过“无线电管理委员会”审批而自由使用。
我国的开放频段规定为315mHz和433mHz，本课题选用315 mHz频段。
3.2 无线电遥控器的应用图3.3 工业行车（1）工业行车：工业用行车是遥控系统应用最广泛的领域之一，以德国为例，占遥控系统每年产量的40%左右；特别是冶金、汽车制造、造纸厂、物料仓库等新增行车几乎全部配备工业无线遥控器；（2）汽车吊、随车吊：通常，大型汽车吊遥控系统还配置了数据反馈装置，反馈装置可将运行参数（如负荷、起重臂长、负荷力矩、油温，压力，角度等）显示在发射系统显示屏上，操作人员可根据显示数据来监控吊车；（3）混凝土泵车：混凝土泵车操作时因控制·台距浇注作业面有几十米（甚至上百米），传统的操作方式需数人配合才能完成，由于效率低，限制了混凝土泵车的性能发挥；对于长距离、大排量的大型泵车，矛盾更为突出；采用工业无线遥控器可以最大地发挥整机的性能，泵车司机在工作地点驾车定位后，即可用携带遥控系统依次操作泵车的各个动作，如布料杆的左右回转，多级杆的变幅升降等。
