时标网络图

双代号时标网络图时间参数的计算

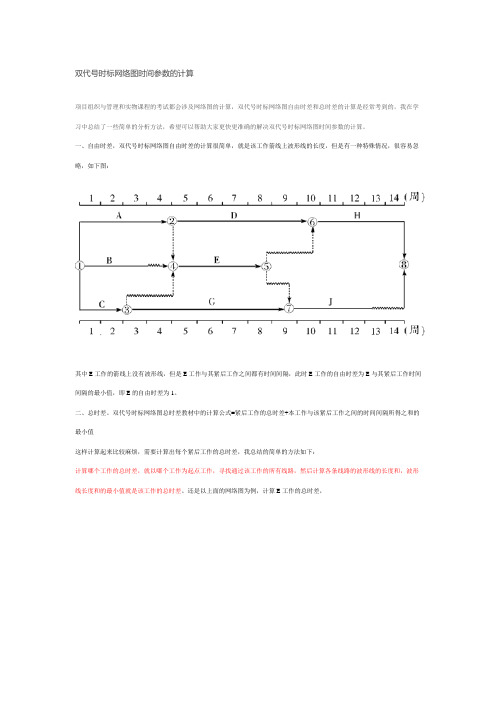

项目组织与管理和实物课程的考试都会涉及网络图的计算，双代号时标网络图自由时差和总时差的计算是经常考到的，我在学习中总结了一些简单的分析方法，希望可以帮助大家更快更准确的解决双代号时标网络图时间参数的计算。

一、自由时差，双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度，但是有一种特殊情况，很容易忽略，如下图：
其中E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差为E与其紧后工作时间间隔的最小值，即E的自由时差为1。

二、总时差。

双代号时标网络图总时差教材中的计算公式=紧后工作的总时差+本工作与该紧后工作之间的时间间隔所得之和的最小值
这样计算起来比较麻烦，需要计算出每个紧后工作的总时差，我总结的简单的方法如下：
计算哪个工作的总时差，就以哪个工作为起点工作，寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，波形线长度和的最小值就是该工作的总时差。

还是以上面的网络图为例，计算E工作的总时差，
以E工作为起点工作，通过E工作的线路有EH和EJ，两天线路的波形线的和都是2，所以此时E的总时差就是2。

再比如，计算C工作的总时差，通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。

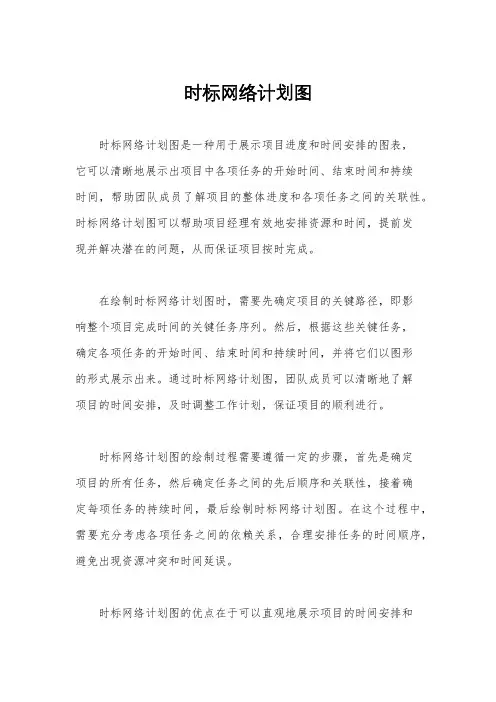

时标网络计划图时标网络计划图是一种用于展示项目进度和时间安排的图表，它可以清晰地展示出项目中各项任务的开始时间、结束时间和持续时间，帮助团队成员了解项目的整体进度和各项任务之间的关联性。

时标网络计划图可以帮助项目经理有效地安排资源和时间，提前发现并解决潜在的问题，从而保证项目按时完成。

在绘制时标网络计划图时，需要先确定项目的关键路径，即影响整个项目完成时间的关键任务序列。

然后，根据这些关键任务，确定各项任务的开始时间、结束时间和持续时间，并将它们以图形的形式展示出来。

通过时标网络计划图，团队成员可以清晰地了解项目的时间安排，及时调整工作计划，保证项目的顺利进行。

时标网络计划图的绘制过程需要遵循一定的步骤，首先是确定项目的所有任务，然后确定任务之间的先后顺序和关联性，接着确定每项任务的持续时间，最后绘制时标网络计划图。

在这个过程中，需要充分考虑各项任务之间的依赖关系，合理安排任务的时间顺序，避免出现资源冲突和时间延误。

时标网络计划图的优点在于可以直观地展示项目的时间安排和进度情况，帮助团队成员快速了解项目的整体情况，及时调整工作计划，提高工作效率。

同时，时标网络计划图还可以帮助项目经理发现潜在的问题和风险，及时采取措施进行调整，确保项目按时完成。

在实际项目管理中，时标网络计划图被广泛应用于各类项目，特别是那些时间节点比较紧迫，任务关联性比较复杂的项目。

通过时标网络计划图，项目经理可以清晰地了解项目的整体时间安排，及时调整工作计划，保证项目按时完成。

总之，时标网络计划图是一种非常有效的项目管理工具，它可以帮助团队成员了解项目的整体进度和各项任务之间的关联性，帮助项目经理有效地安排资源和时间，提前发现并解决潜在的问题，保证项目按时完成。

在实际项目管理中，时标网络计划图的应用将会大大提高项目的管理效率和成功率。

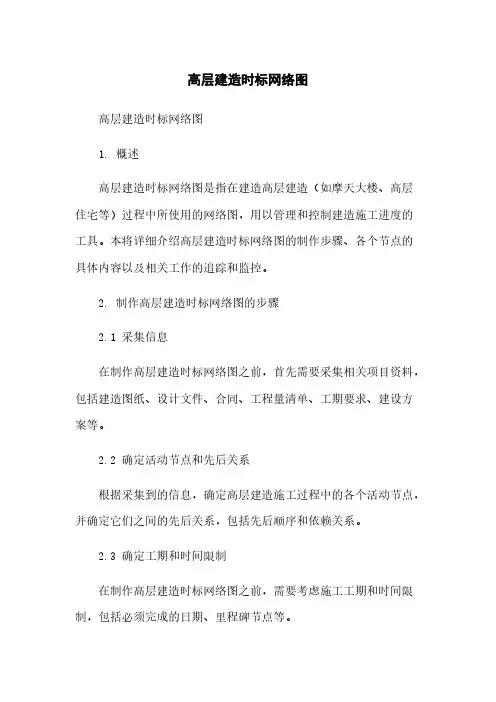

高层建造时标网络图高层建造时标网络图1. 概述高层建造时标网络图是指在建造高层建造（如摩天大楼、高层住宅等）过程中所使用的网络图，用以管理和控制建造施工进度的工具。

本将详细介绍高层建造时标网络图的制作步骤、各个节点的具体内容以及相关工作的追踪和监控。

2. 制作高层建造时标网络图的步骤2.1 采集信息在制作高层建造时标网络图之前，首先需要采集相关项目资料，包括建造图纸、设计文件、合同、工程量清单、工期要求、建设方案等。

2.2 确定活动节点和先后关系根据采集到的信息，确定高层建造施工过程中的各个活动节点，并确定它们之间的先后关系，包括先后顺序和依赖关系。

2.3 确定工期和时间限制在制作高层建造时标网络图之前，需要考虑施工工期和时间限制，包括必须完成的日期、里程碑节点等。

2.4 定义关键路径根据活动节点和先后关系，确定高层建造施工过程中的关键路径，即影响整个项目工期的关键节点和活动。

2.5 构建项目时间线在确定关键路径后，将所有活动节点按照其先后关系和工期要求，构建项目时间线，并进行标注。

3. 高层建造时标网络图内容细化3.1 项目前期准备包括土地规划、设计方案、立项审批等内容。

3.2 土建施工包括地基处理、基础施工、主体结构施工等内容。

3.3 安装施工包括电气安装、给排水安装、机械设备安装等内容。

3.4 装饰装修包括墙面装饰、地面装修、门窗安装等内容。

3.5 设备调试包括电气设备调试、给排水设备调试、机械设备调试等内容。

4. 追踪和监控对高层建造施工过程中的关键节点和活动进行追踪和监控，及时发现并解决施工中的问题和延误。

5. 扩展内容1) 本所涉及附件如下：- 高层建造设计图纸- 建设合同- 工程量清单- 工期要求- 建造施工进度表2) 本所涉及的法律名词及注释：- 施工工期：指在合同约定的期限内完成工程的时间。

- 时间限制：指在特定的时间内完成工程的要求。

- 关键路径：指影响整个项目工期的关键节点和活动的路径。

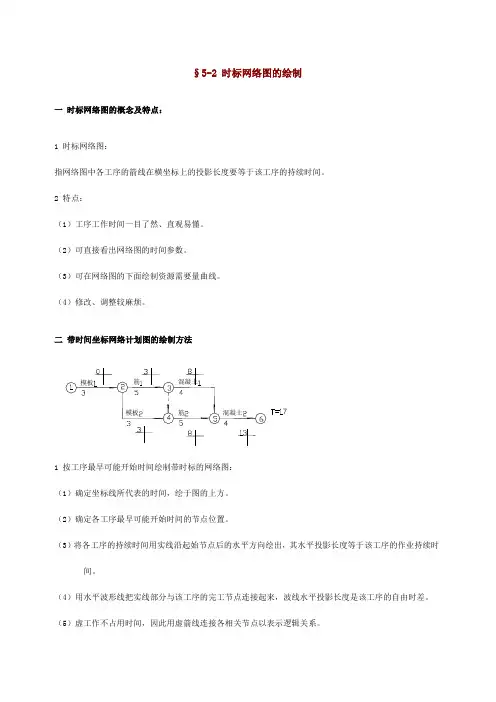

§5-2 时标网络图的绘制

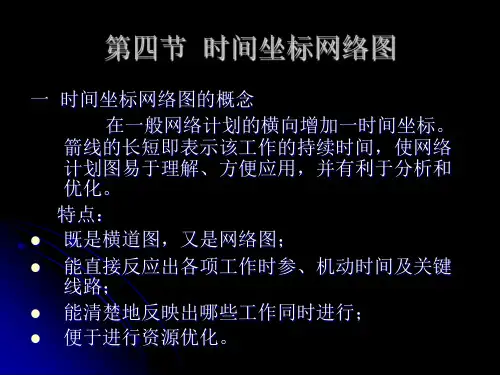

一时标网络图的概念及特点：
1 时标网络图：
指网络图中各工序的箭线在横坐标上的投影长度要等于该工序的持续时间。

2 特点：
（1）工序工作时间一目了然、直观易懂。

（2）可直接看出网络图的时间参数。

（3）可在网络图的下面绘制资源需要量曲线。

（4）修改、调整较麻烦。

（4）用水平波形线把实线部分与该工序的完工节点连接起来，波线水平投影长度是该工序的自由时差。

（5）虚工作不占用时间，因此用虚箭线连接各相关节点以表示逻辑关系。

2 按工序最迟必须结束时间绘制带时间坐标的网络计划图：（1）确定各工序的最迟必须结束节点位置。

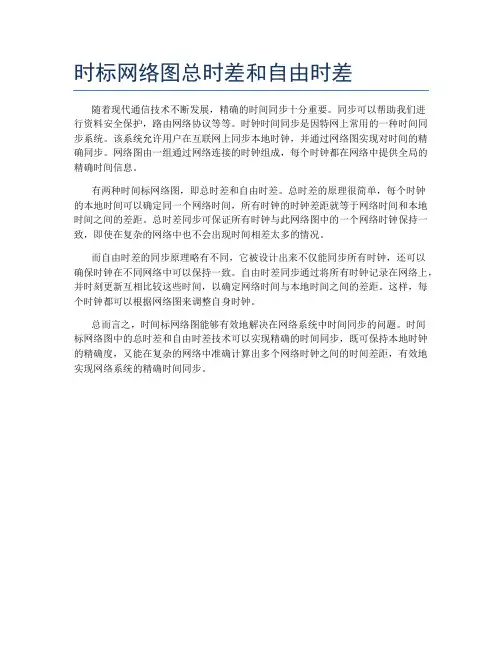

时标网络图总时差和自由时差
随着现代通信技术不断发展，精确的时间同步十分重要。

同步可以帮助我们进
行资料安全保护，路由网络协议等等。

时钟时间同步是因特网上常用的一种时间同步系统。

该系统允许用户在互联网上同步本地时钟，并通过网络图实现对时间的精确同步。

网络图由一组通过网络连接的时钟组成，每个时钟都在网络中提供全局的精确时间信息。

有两种时间标网络图，即总时差和自由时差。

总时差的原理很简单，每个时钟
的本地时间可以确定同一个网络时间，所有时钟的时钟差距就等于网络时间和本地时间之间的差距。

总时差同步可保证所有时钟与此网络图中的一个网络时钟保持一致，即使在复杂的网络中也不会出现时间相差太多的情况。

而自由时差的同步原理略有不同，它被设计出来不仅能同步所有时钟，还可以
确保时钟在不同网络中可以保持一致。

自由时差同步通过将所有时钟记录在网络上，并时刻更新互相比较这些时间，以确定网络时间与本地时间之间的差距。

这样，每个时钟都可以根据网络图来调整自身时钟。

总而言之，时间标网络图能够有效地解决在网络系统中时间同步的问题。

时间
标网络图中的总时差和自由时差技术可以实现精确的时间同步，既可保持本地时钟的精确度，又能在复杂的网络中准确计算出多个网络时钟之间的时间差距，有效地实现网络系统的精确时间同步。

双代号时标网络图运用双代号网络图是一种常用的时序图，用于描述系统或者机器之间的交互和流程的消息通信。

它是一种形式化的文本表示，能够让使用者更加清晰地理解事件发生的先后顺序，帮助用户更好地了解事物之间的逻辑关系和交互模式。

在现实生活中，双代号网络图被广泛应用于电气工程、计算机网络、通信技术等领域。

一、双代号网络图的定义双代号网络图，又被称为双倍经验网络图（ASN），是一种用于表示机器或者系统之间通信和交互的图表形式。

它由一系列的节点和箭头组成，在节点上标记有一个或多个双代号，表示该节点与其他节点的交互过程，而箭头则表示节点之间的消息流动方向。

在ASN中，节点是事件发生的时间点，它们代表事件的发生、处理、和结束时间。

箭头则表示事件之间的逻辑关系和顺序，即事件的先后顺序。

ASN中，每个事件有唯一的编号，用双代号表示：第一个代号是描述事件的起始时间，第二个代号是描述事件的结束时间。

节点之间的箭头代表事件之间的逻辑关系，箭头也用双代号标识。

箭头上的第一个代号表示信息发送方的时间，第二个代号表示信息接收方的时间。

简单来说，双代号网络图是一种表示事件之间先后顺序的图形语言，其中双代号标识了事件的发生和结束时间，箭头表示了事件之间的逻辑关系和消息传递的方向。

二、双代号网络图应用场景双代号网络图被广泛应用于各种领域，以下是几个常见的应用场景：1. 电气工程在电气工程中，双代号网络图被用于表示电信号的传输和处理过程。

它可以表示电路布局、电路逻辑、传输速率和信号干扰等信息。

在电路设计和维护过程中，双代号网络图可以帮助用户更加清晰地理解电路运作的过程和电信号的流动方向，从而帮助用户更快地找到电路故障点，提高电路可靠性和性能。

2. 计算机网络在计算机网络中，双代号网络图被用于表示计算机通信和数据传输的过程。

它可以涵盖网络拓扑、协议通信、数据包传输、网络安全等方面的信息。

在计算机网络设计和维护中，双代号网络图可以帮助用户更好地了解计算机网络各个节点的交互过程和通信规则，从而优化网络设计和提高网络性能。

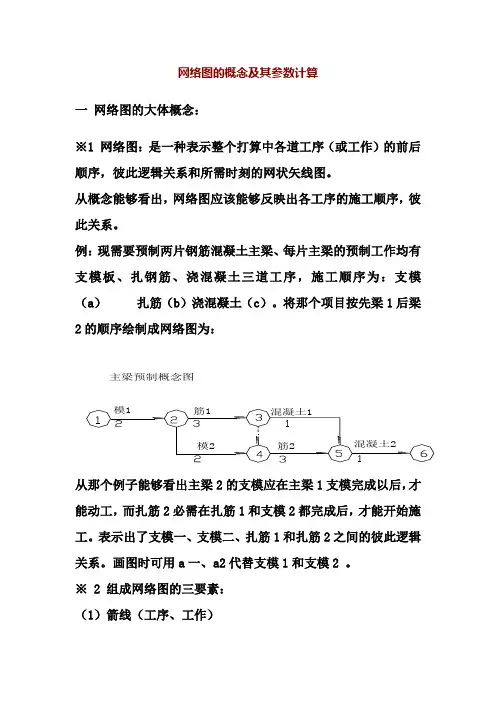

网络图的概念及其参数计算一网络图的大体概念：在网络图中，带箭头的线段，称箭线，可表示以下项目：①表示单位工程：如线路、隧道、桥梁等，绘制总网络图。
