场地设计(作图题)分类模拟题1

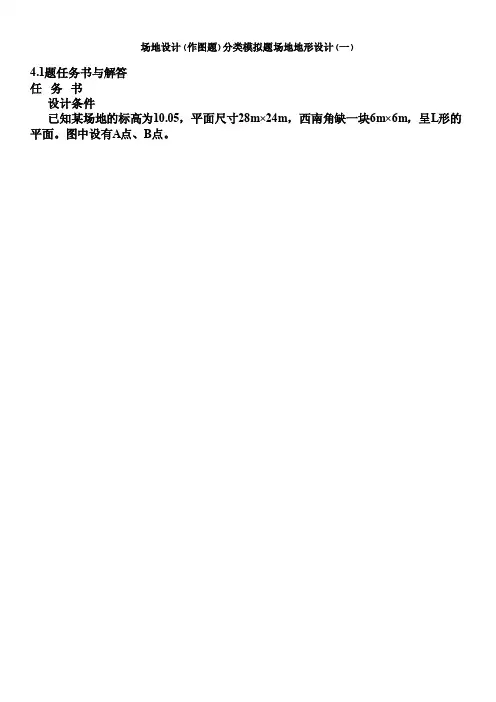

场地设计(作图题)分类模拟题场地地形设计(一)4.1题任务书与解答任务书设计条件已知某场地的标高为10.05，平面尺寸28m×24m，西南角缺一块6m×6m，呈L形的平面。

图中设有A点、B点。

任务要求1、按等高距0.05，坡度2.5%，设计成一台地。

2．按要求绘制等高线。

3．注明主要等高线间距离尺寸并标明A点、B点的设计标高。

选择题2、等高距为0.05的平距是( )。

A．1.5m B．2.0mC．2.5m D．3.0m3、A点的设计标高为( )。

A．10.20 B．10.25C．10.30 D．10.354、8点的设计标高为( )。

A．10.20 B．10.25C．10.30 D．10.354.2题任务书与解答任务书设计条件1．如图，拟在某自然坡地内平整出大小为16m×20m的场地一块，场地内标高为50m。

2．高于场地部分拟设置1:1放坡，低于场地部分采用挡土墙。

任务要求5、绘出放坡的位置和挡土墙的位置。

选择题6、A点南北向放坡距离为( )m。

A．2 B．4C．6 D．87、A点东西向放坡距离为( )m。

A．2 B．4C．6 D．88、挡土墙共( )m长。

A．26 B．28C．34 D．364.3题任务书与解答任务书设计条件1．下页图为一城市广场和城市道路关系图，道路路面宽24m，广场120m×45m。

2．广场坡度为1%，道路横坡坡度为2.5%，纵坡坡度为1%。

3．广场C、D、E点的高程分别为85.00、85.00、85.60。

任务要求9、要求沿路面纵坡方向绘出路面等高线，等高线高差为0.15m。

2．绘出广场等高线，等高线高差为0.15m，并与路面等高线连接。

3．标出A、B、G点的标高。

4．标出通过A点的路面等高线与道路中心线的交点距G点的水平距离。

选择题10、广场左下角B点的标高为( )。

A．84.55 B．84.70C．84.85 D．85.0011、广场中心下方道路中心G点的标高为 ( )。

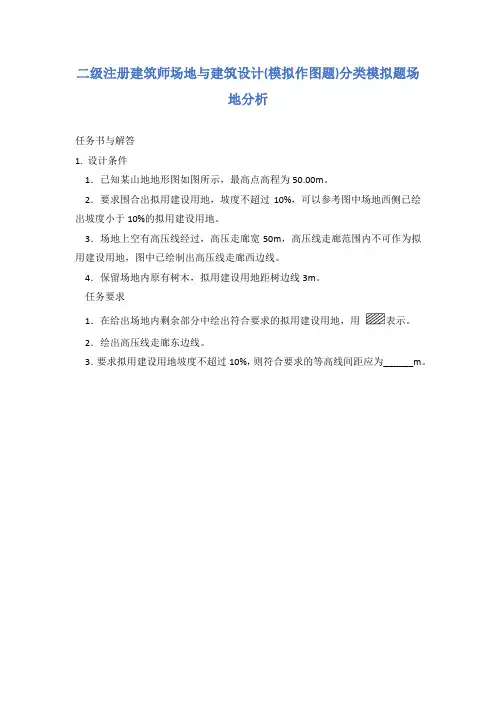

二级注册建筑师场地与建筑设计(模拟作图题)分类模拟题场
地分析
任务书与解答
1. 设计条件
1．已知某山地地形图如图所示，最高点高程为50.00m。

2．要求围合出拟用建设用地，坡度不超过10%，可以参考图中场地西侧已绘出坡度小于10%的拟用建设用地。

3．场地上空有高压线经过，高压走廊宽50m，高压线走廊范围内不可作为拟用建设用地，图中已绘制出高压线走廊西边线。

4．保留场地内原有树木，拟用建设用地距树边线3m。

任务要求
1．在给出场地内剩余部分中绘出符合要求的拟用建设用地，用表示。

2．绘出高压线走廊东边线。

3．要求拟用建设用地坡度不超过10%，则符合要求的等高线间距应为______m。

答案：。

二级注册建筑师场地与建筑设计(模拟作图题)分类模拟题场地地形设计任务书与解答1. 设计条件绘制高差为5m的台地等高线、边坡界线以及1—1竖向场地剖面。

设计要求在某处人工削平的台地土坡上，如下图所示，添加一个平面为直角三角形的人工土台，台顶标高130m。

如图所示。

人工土台坡度为1:2，1—1剖面坡度也为1:2。

答案：[解答要点]1．了解和掌握场地调整，即筑台、挖沟与放坡相关知识。

2．根据地形图了解场地条件，并进行三维空间的思维。

3．掌握等高线的表达方法与场地竖向剖面知识及绘图技巧。

[作图提示]1．按1:2坡度，做水平距为10m的125、120、115标高的台地两个坡面上等高线，分别与相应的原等高线相交。

2．以台地直角顶点B为圆心，以10m、20m、30m为半径画弧，分别与125、120、115标高的两个坡面上台地等高线相连。

完成台地等高线绘制。

3．经过分析判断坡脚将在原标高110与115的等高线间，用等高线1m插入法求取台地与原坡地等高线114、113、112、111边坡点。

4．从1—1剖切线上台地等高线标高点作垂线与台地等高线水平线相交各点，即均在1:2台地1—1剖切线上，向下直线自然延伸与原等高线相交求得台地最低坡脚点110.4(用等高线0.1m插入法或尺规量得，110.3～110.5之间，方法正确，误差忽略)，完成台地1—1剖面。

5．通过台地最低坡脚点110.4向上做垂线，得到平面最低坡脚点。

连接平面各点即为台地边坡界线。

2. 设计条件某旅游区临水凸地地形见地形图。

绿地内有树高12m的高大乔木群、30m高的古塔、游船码头、石阶及石刻景点。

设计要求在现有地形条件下选址，修建8m×8m的正方形观景平台一处；设计连接石刻景点A至石阶最高处B的山道。

●观景平台选址要求1．海拔高程不低于200m。

2．平台范围内地形高差不超过1m，且应位于两条等高线之间。

3．平台中心点面水方向水平视角90°范围内应无景物遮挡。

场地设计（作图题）1、设计条件1.如图，拟在某自然坡地内平整出大小为16m×20m的场地一块，场地内标高为50m。

2.高于场地部分拟设置1：1放坡，低于场地部分采用挡土墙。

——[简答题]正确答案：解题要点1.掌握场地护坡的概念。

2.掌握填方、挖方及挡土墙概念。

作图提示1.由于护坡1：1，所以A点沿垂直（竖向）方向至58m等高线的距离为58-50=8m。

同理求出其他各等高线上1：1处点，连接绘制护坡线。

2.从场地零点开始沿低于场地部分均为挡土墙。

答案解析：2、设计条件1.如图，拟在某自然坡地内平整出大小为16m×20m的场地一块，场地内标高为50m。

2.高于场地部分拟设置1：1放坡，低于场地部分采用挡土墙。

——[简答题]正确答案：D答案解析：3、设计条件1.如图，拟在某自然坡地内平整出大小为16m×20m的场地一块，场地内标高为50m。

2.高于场地部分拟设置1：1放坡，低于场地部分采用挡土墙。

——[简答题]正确答案：B答案解析：4、设计条件1.如图，拟在某自然坡地内平整出大小为16m×20m的场地一块，场地内标高为50m。

2.高于场地部分拟设置1：1放坡，低于场地部分采用挡土墙。

——[简答题]正确答案：C参考评分标准答案解析：5、设计条件1.某城市拟建一座综合性展览馆，用地南侧为城市公园，用地范围见图。

2.综合性展览馆包括：展览厅、序厅、库房、餐厅、办公楼、旅馆、过街楼、中心广场、卸货广场、停车场。

各项目层数及尺寸见下图。

当地日照间距系数1.2。

3.规划及设计要求：用地红线后退15m范围内不能安排建筑物及展场，作为绿化带。

——[简答题]正确答案：解题要点1.场地设计的主要任务是：(1)进行合理的功能分区，包括主次、动静、内外、先后、洁污等空间的功能分区：(2)选择建筑与设施的最佳位置，即根据建筑朝向、间距、采光、通风、景观及建筑规模等确定建筑物的落位；(3)布置顺畅便捷的道路。

场地设计(作图题)分类模拟试题与答案试题与答案场地设计6.1题任务书与解答任务书设计条件1．某医院用地及拟建建筑平面如图所示。

2．用地中的古树需保留。

3．建筑后退用地边界5m。

4．拟建建筑面积形状及尺寸不得变动，建筑一律南北向布置，并不得旋转。

5．病房楼周围要有良好的景观环境。

6．门诊楼及病房楼要求有入口广场。

7．入口距道路红线交点不小于40m。

8．停车场1500m2，可分散布置。

9．门诊楼、病房楼、手术楼、医技楼以及办公楼之间需采用连廊连接，连廊按5m宽设置，长短可按需要设置。

任务要求1. 根据设计条件绘制总平面图，画出建筑物、场地、道路、绿地及花园；注明各建筑物名称和停车场。

2．标注医院的门诊、传染病科及病房楼出入口在城市道路处的位置，并用▲表示。

3．标注相关尺寸。

答案：解答：1．满足任务书要求，特别注意规划要求。

2．建筑布局合理，功能分区明确，满足建筑控制线退后道路红线要求。

3．出入口位置恰当，流线组织合理。

4．场地各项设施绘制正确。

[作图提示1．门诊人员出入口面向主干道；机动车出入口位置适宜，不在主干道；病房楼出入口与门急诊分开；后勤出入口设置合理。

2．传染病房楼位于基地的下风向，设置于地块Ⅰ，其应有独立对外出入口，并与其他楼的防护间距不小于30m。

3．保留用地内古树，建筑退道路红线 5m。

4．门诊楼附设入口广场，并在附近设停车场；停车场分散布置便于使用，建筑面积1500m2；病房楼附设入口广场；道路布置合理，符合消防要求。

5．病房楼与花园、古树关系合理；门诊楼、手术楼、病房楼关系合理，用连廊相通：门急诊楼、医技楼、病房楼关系合理，用连廊相通。

6．建筑各出口及流线组织顺畅。

7．注明建筑物、停车场名称以及各个出入口位置。

8．标注主要空间尺寸，特别应标注传染病房楼的防护间距。

选择题1. 传染病房设于。

A.Ⅰ地块B.Ⅱ地块C.Ⅲ地块D.Ⅳ地块答案：A2. 手术楼设于。

A.Ⅰ地块B.Ⅱ地块C.Ⅴ地块D.Ⅵ地块答案：C3. 门诊综合楼设于。

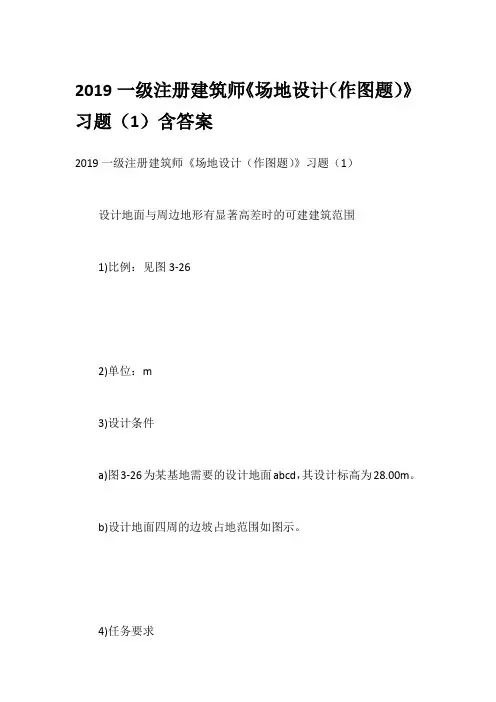

2019一级注册建筑师《场地设计（作图题）》习题（1）含答案2019一级注册建筑师《场地设计（作图题）》习题（1）设计地面与周边地形有显著高差时的可建建筑范围1)比例：见图3-262)单位：m3)设计条件a)图3-26为某基地需要的设计地面abcd，其设计标高为28.00m。

b)设计地面四周的边坡占地范围如图示。

4)任务要求a)回答下列问题：①零线位于自然地形等高线的标高为______的位置。

A.25.00mB.26.00mC.27.00mD.28.00m②零线南侧为______，北侧为______。

A.填方、挖方B.挖方、填方③挖方坡脚与建筑物的最小距离为______。

A.1.5mB.3.0mC.2.0mD.2.5m④填方坡顶与建筑物的最小距离为______。

A.2.0mB.3.0mC.4.0mD.5.0mb)绘出拟建建筑物的最大可建用地范围，用图例表示，并注出相关尺寸。

参考答案：①D②A③C④B解题方法1)判断挖方和填方边坡的位置;2)了解建筑物与边坡坡顶或坡脚的距离要求。

1)确认挖方和填方边坡位置该用地的北侧为挖方边坡，南侧为填方边坡。

2)边坡与建筑物的最小间距《城市用地竖向规划规范》(GJJ83-99)第5.0.3条规定：挡土墙、护坡与建筑的最小间距应符合下列规定：高度大于2m的挡土墙和护坡的上缘与建筑间水平距离不应小于3m，其下缘与建筑间的水平距离不应小于2m。

建筑物距边坡坡顶的距离均取为3m，建筑物距边坡坡脚的距离均取为2m。

据此，绘出建筑物最大可建建筑范围。

3)建筑物最大可建建筑范围的变化点建筑物最大可建建筑范围的两种距离的变化点以零线为基准。

根据上述因素综合确定的可建建筑范围见图3-27。

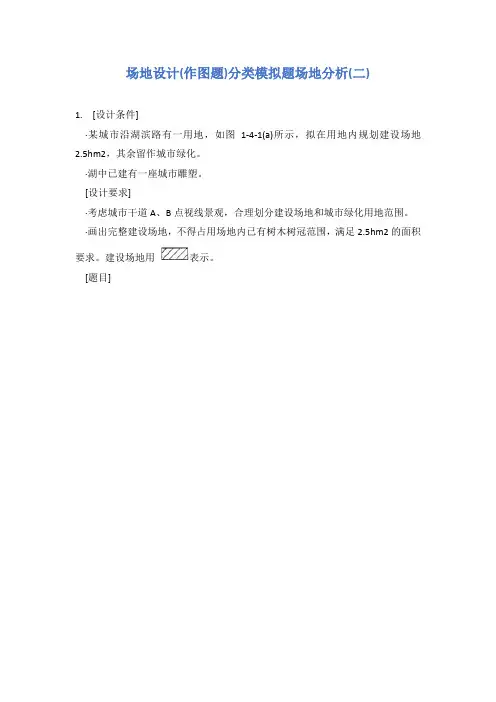

场地设计(作图题)分类模拟题场地分析(二)1. [设计条件]·某城市沿湖滨路有一用地，如图1-4-1(a)所示，拟在用地内规划建设场地2.5hm2，其余留作城市绿化。

·湖中已建有一座城市雕塑。

[设计要求]·考虑城市干道A、B点视线景观，合理划分建设场地和城市绿化用地范围。

·画出完整建设场地，不得占用场地内已有树木树冠范围，满足2.5hm2的面积要求。

建设场地用表示。

[题目]答案：[解答]1．确定景观界限从城市景观角度考虑，分别以A、B两点为起点，向城市雕塑引辅助线，在辅助线以内的区域为不可建设范围，如图1-4-1(b)所示。

2．确定古树保护范围按图中所示，沿古树四周画线，将古树围合起来，围合线以内区域为不可建设范围，如图1-4-1(c)所示。

3．确定可建场地范围将景观控制线、道路红线、古树保护线及洪水淹没控制线连接起来，即为可建场地范围。

题目中要求建设场地完整，因此古树以外边角范围可不作建设场地，如图1-4-1(d)所示。

4．计算可建场地面积图中给出每一个小方格面积为0.25hm2，将围合区域面积相加，得出东西两块总建设用地面积都约为2.5hm2。

可以满足题目要求。

5．将可建设场地范围绘制完整，检查可建范围是否闭合，按要求绘制斜线，标注相关尺寸(图1-4-1e)。

2. [设计条件]·某单位有一用地，如图1-4-2(a)所示，其北部已建六层住宅一栋，拟临街建不超过四层的综合楼，耐火等级一级。

·综合楼底层及二层层高各为4.5m，三、四层层高各为6m，柱网6m×6m。

·当地日照间距系数1:1.0，综合楼退南侧道路红线5m、北侧用地红线5m、退东西两侧用地红线各3m。

·综合楼外墙要求落在柱网上，不考虑外墙厚度，建筑高度按层高计算，不考虑室内外高差和女儿墙高度。

[任务要求]·绘出综合楼最大可建范围，用表示，表示建筑层数。

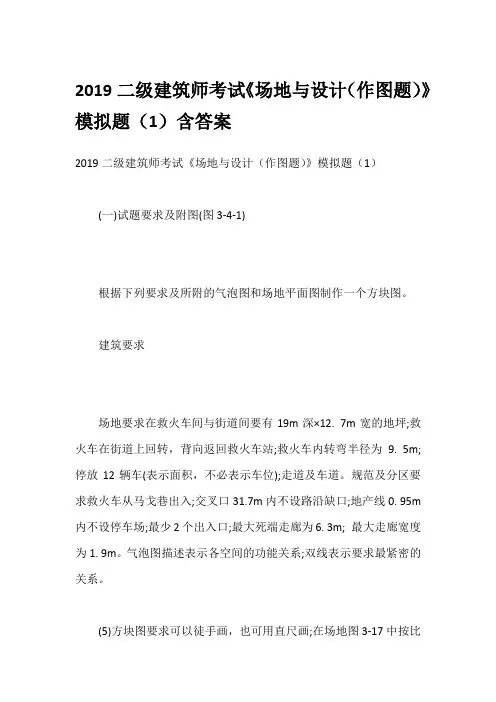

2019二级建筑师考试《场地与设计（作图题）》模拟题（1）含答案2019二级建筑师考试《场地与设计（作图题）》模拟题（1）(一)试题要求及附图(图3-4-1)根据下列要求及所附的气泡图和场地平面图制作一个方块图。

建筑要求场地要求在救火车间与街道间要有19m深×12. 7m宽的地坪;救火车在街道上回转，背向返回救火车站;救火车内转弯半径为9. 5m;停放12辆车(表示面积，不必表示车位);走道及车道。

规范及分区要求救火车从马戈巷出入;交叉口31.7m内不设路沿缺口;地产线0. 95m内不设停车场;最少2个出入口;最大死端走廊为6. 3m; 最大走廊宽度为1. 9m。

气泡图描述表示各空间的功能关系;双线表示要求最紧密的关系。

(5)方块图要求可以徒手画，也可用直尺画;在场地图3-17中按比例尺画出方块图;不必表示门窗;走廊面积加斜线或阴影;各空间都要注明;各出口都要注明;各场地要素都要注明。

参考答案：优秀答卷例图(图3-4-2)不及格答卷例图(图3-4-3)(二)总结出的注意点1.审题看清气泡图的核心，如美国例题是救火车停放间。

然后看清关系，分为最密切的和一般的两种。

还有只与救火车间有关，与别的房间没关系的，即分单链联系和多链联系的两种。

应该有1个主流通轴的概念，人从哪儿进，从哪儿出，应该合理组织走道。

因为走道像一串糖葫芦中的竹签，可以将各种房间联系在一起。

在美国试题中，优秀答卷与不及格答卷其实相差不大，不及格卷只要将走道向下延长至出口，把厨房往外移，使走道出入口通畅，起码能及格。

不及格卷的错误主要是形成了袋形走道(死端走道)超过题目要求的6. 3m，这个错误是由单纯追求外观规整造成的，题目并没有要求外形非常规整。

不及格卷还有画蛇添足的毛病，自己加了3项功能区域：娱乐、设备和今后市政发展区。

这些根本不是题目所要求的，纯属画蛇添足。

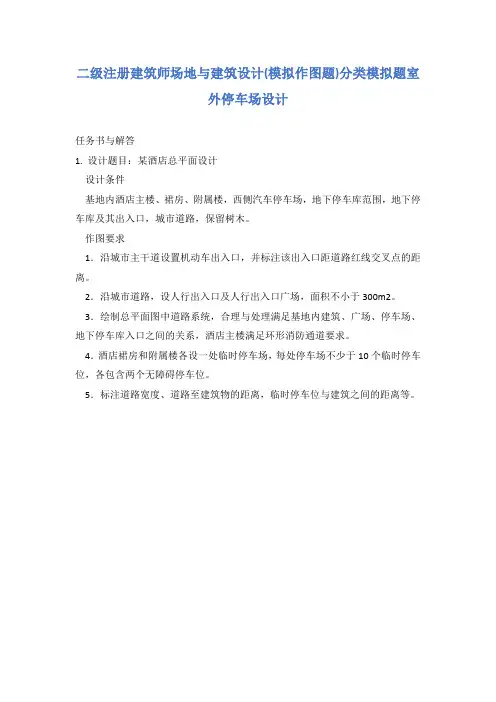

二级注册建筑师场地与建筑设计(模拟作图题)分类模拟题室
外停车场设计
任务书与解答
1. 设计题目：某酒店总平面设计
设计条件
基地内酒店主楼、裙房、附属楼，西侧汽车停车场，地下停车库范围，地下停车库及其出入口，城市道路，保留树木。

作图要求
1．沿城市主干道设置机动车出入口，并标注该出入口距道路红线交叉点的距离。

2．沿城市道路，设人行出入口及人行出入口广场，面积不小于300m2。

3．绘制总平面图中道路系统，合理与处理满足基地内建筑、广场、停车场、地下停车库入口之间的关系，酒店主楼满足环形消防通道要求。

4．酒店裙房和附属楼各设一处临时停车场，每处停车场不少于10个临时停车位，各包含两个无障碍停车位。

5．标注道路宽度、道路至建筑物的距离，临时停车位与建筑之间的距离等。

答案：。

场地设计(作图题)真题2000年(总分150,考试时间90分钟)一、场地分析1. 设计条件：·某城市沿湖滨路有一用地，拟在用地内规划建设场地2.50hm2，其余留作城市绿化，如图1所示。

·湖中已建有城市雕塑一座。

任务要求：·考虑城市干道A、B点视线景观，合理划分建设场地和城市绿化用地范围。

·建设场地应为完整一块，用地内已有树木树冠范围内不得占用，并应满足2.50hm2面积要求，建设场地用粗线表示范围。

场地分析试题(图1)题型：城市道路尽端环境用地与建筑空间规划设计能力考核点才是场地分析准确定名。

图1 场地平面二、建筑剖面2. 设计条件：·某场地剖面见图1，拟在已建办公楼北侧新建办公楼和住宅楼各一栋，新建办公楼及住宅楼剖面见建筑要求示意。

·已建及新建建筑均为等长条形建筑，建筑方位均为正南北，并按行列式排列。

·当地住宅日照间距系数为1:1.5。

任务要求：·在满足消防及日照条件下布置新建建筑，并要求三栋建筑占地最少。

·标注场地剖面中各建筑物的水平距离。

建筑要求示意：拟建办公楼剖面拟建住宅楼剖面场地剖面试题附图(图1)场地剖面试题已变成考地上建造一栋最大可建建筑剖面，之后将变成可建两栋或多栋不同性质建筑考题。

图1 场地剖面三、室外停车场3. 设计条件：·在某风景区坡地上建设一个停车场，坡地西高东低，用地范围见图1。

·根据地形条件布置尽可能多的车位(其中含残疾人停车位5个)，停车场内车行道及通向景区道路的通道宽度均不小于7.00m，车行道要求贯通，一律采用垂直方式停车，其停车位的长向与斜地面的纵坡方向之间的夹角不应小于60°。

·沿用地线周边至少留出2.50m宽绿化带(残疾人停车通道处可不设)，车位布置见要求示意。

任务要求：·保持原有地形不变，给出停车场内各停车带的位置，分别标明其长度、宽度、停车数量(可不绘车位)，注明停车位总数。

2019年二级建筑师考试《场地与设计（作图题）》模拟题设计条件某科技园位于一坡地上，基地范围内原有办公楼和科研楼各一幢，见图。

当地日照间距1：1.5(窗台、女儿墙高度忽略不计)。

任务要求在基地范围内拟建一幢平屋面实验楼，其屋面标高与原有办公楼相同，要求不对原有办公楼形成日影遮挡。

拟建实验楼可建范围应符合下列场地退线要求：a.西面退道路红线10m; b.南面退用地界线4m;c.东面距原有科研楼15m;d.距现有树木树冠3m。

作图要求用粗虚线绘出拟建实验楼的可建范围，标注该用地范围北侧边界线西端点至A点、东端点至B点的距离。

参考答案：解题要点1.考虑日照间距。

2.考虑道路及用地退线。

3.考虑古树的退线及原有科研楼的退让。

4.考虑地形高差的影响。

作图提示1.道路及用地退线按设计要求。

2.考虑地形高差的影响确定不同等高面的可建范围的拐点，可建范围西端日照间距为29×1.5=43.5(m)，东端日照间距为14×1.5=21(m)。

3.退古树树冠3m。

4.退原科研楼15m且以西南角为圆心的弧线距离一定不能忘记。

参考评分标准设计题目：校园食堂任务要求在我国北方某校园内，拟建一校园食堂，为校园内学生提供就餐场所。

场地平面见图示，场地南面为校园干路，西面为校园支路，附近有集中停车场，本场地内不考虑停车位置。

场地平坦不考虑竖向设计。

设计要求根据任务要求、场地条件及有关规范画出一、二层平面图。

各房间面积允许误差在规定面积的±10%(均以轴线计算)。

层高：4.5m 采用框架结构，不考虑抗震。

图纸要求用绘图工具画出一层与二层平面图，可用单线表示，画出门位置及门的开启方向。

画出轴线尺寸。

标出各房间名称。

标出地面、楼面与室外地坪的标高(公众入口处考虑无障碍坡道)。

画出场地道路与校园道路的关系并标明出入口。

附表各部分面积与要求。

场地设计(作图题)-场地分析(一)(总分1215, 做题时间90分钟)**题任务书与解答任务书设计条件1．某开发商已征一宗建设用地，拟建多层和高层住宅。

用地南侧已建有一幢高层综合体建筑，主体分别高40m和45m。

用地西北角已建有一幢高层办公建筑，楼高40m。

2．要求建筑控制线：多层住宅后退道路红线5m，高层住宅后退道路红线10m，后退用地界线3m。

3．已征场地标高105.00，道路南侧场地标高102.50。

4．当地日照间距系数取1.2。

任务要求1.分别绘出多层和高层住宅建筑的可建范围(分别用和表示)。

2．完成场地分析作图并判断下列选择题。

SSS_TEXT_QUSTI该题您未回答:х该问题分值: 100答案:[解析] 1．应满足日照间距要求，并应考虑场地之间的高差问题。

2．满足《高层建筑设计防火规范》的防火间距。

3．正确理解建筑控制线、道路红线以及用地界线的概念。

[作图提示]1．高层住宅建筑控制线后退道路红线10m，多层住宅建筑控制线后退道路红线5m。

2．画出后退用地界线3m。

3．西北角高层办公建筑与多层住宅之间的防火间距为9m，与高层住宅之间的防火间距为13m。

4．道路南侧已建高层综合体左段40m高建筑与住宅的日照间距为(40-2.5)×1.2=45m5．道路南侧已建高层综合体右段45m高建筑与住宅的日照间距为(45-2.5)×1.2=51m6．多层住宅与高层住宅可建范围面积差计算a．西北角：(23-3)×(13-9)+(132-92)×1/4×3.14+(7-3)×(13-9)=80+69.08+16=165.08(m2)b．西南角：29×(10-5)=145(m2)c．东侧：(55+15)×(10-5)=350(m2)d．面积总计：165.08+145+350≈660(m2)选择题1.已建高层办公建筑与多层住宅可建范围边界的距离为( )m。

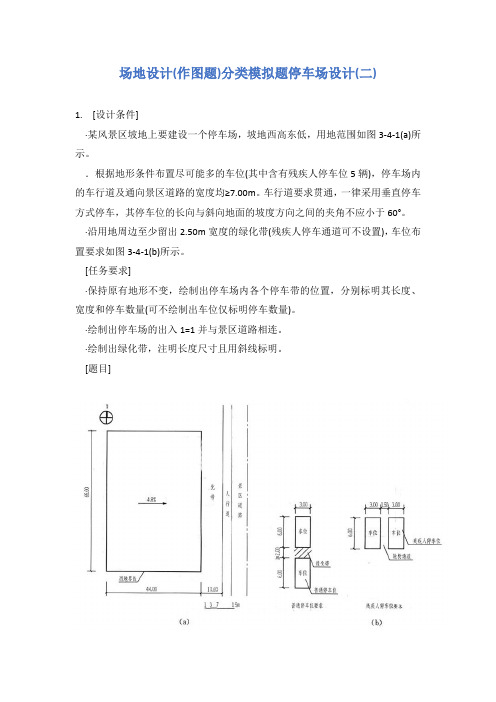

场地设计(作图题)分类模拟题停车场设计(二)1. [设计条件]·某风景区坡地上要建设一个停车场，坡地西高东低，用地范围如图3-4-1(a)所示。

．根据地形条件布置尽可能多的车位(其中含有残疾人停车位5辆)，停车场内的车行道及通向景区道路的宽度均≥7.00m。

车行道要求贯通，一律采用垂直停车方式停车，其停车位的长向与斜向地面的坡度方向之间的夹角不应小于60°。

·沿用地周边至少留出2.50m宽度的绿化带(残疾人停车通道可不设置)，车位布置要求如图3-4-1(b)所示。

[任务要求]·保持原有地形不变，绘制出停车场内各个停车带的位置，分别标明其长度、宽度和停车数量(可不绘制出车位仅标明停车数量)。

·绘制出停车场的出入1=1并与景区道路相连。

·绘制出绿化带，注明长度尺寸且用斜线标明。

[题目]答案：[解答]1．确定出入口的数量先估算总的停车位数量，根据总的停车位数量确定出入口的数量。

如前所述，可按照每辆车所需停车面积47m2左右估算，用场地的面积除以47m2/辆，即可得出场地大致的停车位数量。

本题中，停车场总面积为44m×66m=2904m2，2904m2÷47m2/辆≈61辆＞50辆，所以该停车场需设两个出入口。

2．确定出入口位置按照题目要求绘制出基地四周2.5m宽绿化带。

根据规范，停车场出入口之间的净距应≥10m，出入口宽度应≥7m。

结合本题，停车场的出入口应从景区道路引入，且两个出入口应该尽量远离，以利于汽车的出入及转向，因此可以分别设在场地的东北角和东南角，如图3-4-1(c)所示。

3．确定停车带的布置方向本题场地坡度方向为东西向，根据题目要求，一律采用垂直停车方式停车，其停车位的长向与斜向地面的坡度方向之间的夹角不应小于60°，所以停车位只能选择南北向布置，相应的停车带则为东西向布置。

场地长度为66m≈21m×3=63m，符合停车带参考规则②，所以选择双面停车带的布置方式，可布置3组。
