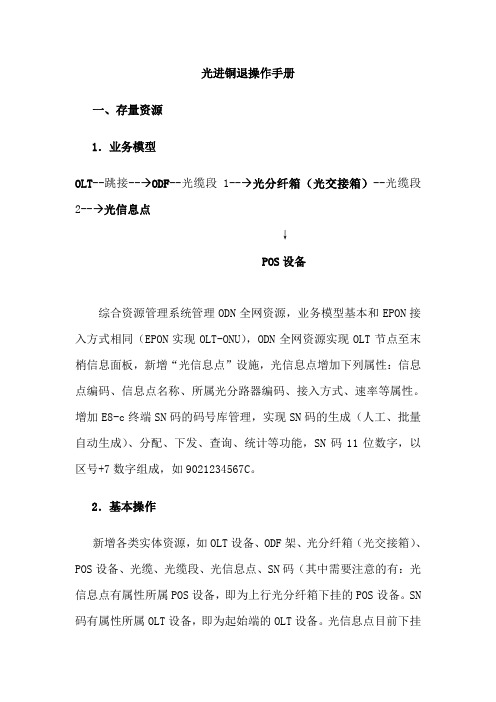

光进铜退操作手册一、存量资源1．业务模型OLT--跳接--→ODF--光缆段1--→光分纤箱（光交接箱）--光缆段2--→光信息点↓POS设备综合资源管理系统管理ODN全网资源，业务模型基本和EPON接入方式相同（EPON实现OLT-ONU），ODN全网资源实现OLT节点至末梢信息面板，新增“光信息点”设施，光信息点增加下列属性：信息点编码、信息点名称、所属光分路器编码、接入方式、速率等属性。

增加E8-c终端SN码的码号库管理，实现SN码的生成（人工、批量自动生成）、分配、下发、查询、统计等功能，SN码11位数字，以区号+7数字组成，如9021234567C。

2．基本操作新增各类实体资源，如OLT设备、ODF架、光分纤箱（光交接箱）、POS设备、光缆、光缆段、光信息点、SN码（其中需要注意的有：光信息点有属性所属POS设备，即为上行光分纤箱下挂的POS设备。

SN 码有属性所属OLT设备，即为起始端的OLT设备。

光信息点目前下挂的资源模式为：光信息点-- 端子，光信息点需要绑定局向）FTTH资源管理范围FTTH资源管理范围：OLT、ODF、光交接箱、光分纤盒、主干光缆、配线光缆、光分路器、户线光缆、光信息点、ONT；延伸资源：户线光缆、光信息点一、 FTTH资源命名规范FTTH命名规范的首要作用是在ODN网络的维护、业务开通与保障工作中建立一套全网可以共同理解的语言，使相关人员可以由规范的命名迅速定位到实际网络元素；FTTH命名规范的第二个作用是要规范资源系统的功能，以便于能通过计算机系统为共享资源系统数据的各方提供可以共同理解的网络信息。

OLT、ODF、光交接箱、光分纤盒、主干光缆、配线光缆资源命名沿用目前“中国电信本地网络资源命名规范（2008年修订版）”，结合ODN网络的现状对光分路器命名细化并补充，对于延伸资源：户线光缆、光信息点在无集团命名规范的情况下，制订乌鲁木齐本地化命名规则。

1、光分路器命名光分路器放置光交接箱内，则光分路器命名如下：光交接箱编码+“/”+OBD+2位序号，如：902CZQ.SFJ00/GJ1408/OBD02光分路器放置ODF架内，则光分路器命名如下：ODF架编码+“/”+OBD+2位序号，如：902BLK.BLKXJZ01/ODF005/OBD01 光分路器放置光分纤盒内，则光分路器命名如下：光分纤盒编码+“/”+OBD+2位序号，如：902CZQ.XCBG0/GF01/OBD01 二级光分路器放置光网络箱内，则光分路器命名如下：光网络箱编码+“/”+OBD+2位序号，如：902CZQ.XCBG0/GF02/GW01/OBD01注：二级分光器在资源系统中需要填写“分光级别”、“上联分光器”、“上联分光器端口”2、户线光缆命名户线光缆命名符号：HXG根据户线光缆布放情况，如户线光缆由光分线盒成端出纤，可根据光分线盒进行命名，且该光分纤盒出纤到同一楼宇或楼群的所有户线光缆统一命名同一个缆号，每芯户线光缆作为该缆下的不同光缆段进行管理，户线光缆命名规则：光分纤盒编码+“/”+HXG+3位序号如：新巢宾馆GF01-新巢宾馆01#户线光缆，命名如下：902CZQ.XCBG0/GF01/HXG001每芯户线缆段命名如下：902CZQ.XCBG0/GF01/HXG001/1~902CZQ.XCBG0/GF01/HXG001/243、光信息点命名光信息点命名符号：GXXD光信息点可根据户线光缆来命名，光信息点命名规则：户线光缆编码+“/”+GXXD+2位序号如：新巢宾馆GF01-新巢宾馆01#户线光缆信息点，命名如下：902CZQ.XCBG0/GF01/HXG001/GXXD01 ~902CZQ.XCBG0/GF01/HXG001/GXXD24注意事项：标签挂牌问题：a、现场标签、盘标问题；b、包括成捷迅图库、系统与现场的比对；c、光交、光分是否粘贴面板；d、尾纤、封堵、挂牌箱体等设施标签是否粘贴；e、记录现场所有分光器及系统编码、分光比是否贴贴标签。

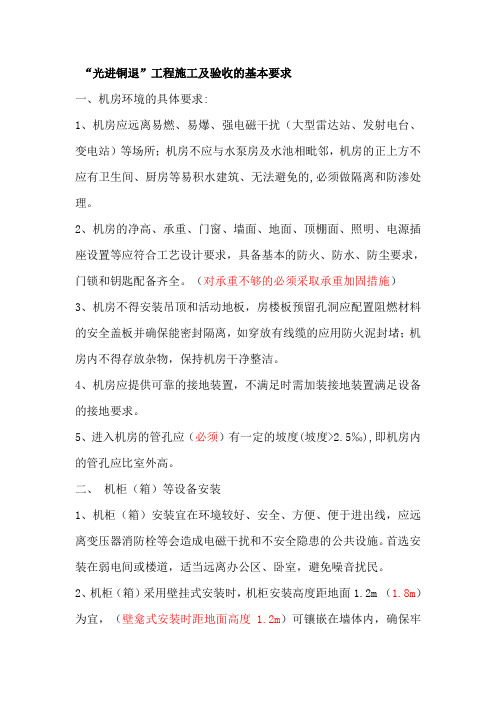

“光进铜退”工程施工及验收的基本要求一、机房环境的具体要求:1、机房应远离易燃、易爆、强电磁干扰（大型雷达站、发射电台、变电站）等场所；机房不应与水泵房及水池相毗邻，机房的正上方不应有卫生间、厨房等易积水建筑、无法避免的,必须做隔离和防渗处理。

2、机房的净高、承重、门窗、墙面、地面、顶棚面、照明、电源插座设置等应符合工艺设计要求，具备基本的防火、防水、防尘要求，门锁和钥匙配备齐全。

（对承重不够的必须采取承重加固措施）3、机房不得安装吊顶和活动地板，房楼板预留孔洞应配置阻燃材料的安全盖板并确保能密封隔离，如穿放有线缆的应用防火泥封堵；机房内不得存放杂物，保持机房干净整洁。

4、机房应提供可靠的接地装置，不满足时需加装接地装置满足设备的接地要求。

5、进入机房的管孔应（必须）有一定的坡度(坡度>2.5‰),即机房内的管孔应比室外高。

二、机柜（箱）等设备安装1、机柜（箱）安装宜在环境较好、安全、方便、便于进出线，应远离变压器消防栓等会造成电磁干扰和不安全隐患的公共设施。

首选安装在弱电间或楼道，适当远离办公区、卧室，避免噪音扰民。

2、机柜（箱）采用壁挂式安装时，机柜安装高度距地面1.2m （1.8m）为宜，（壁龛式安装时距地面高度 1.2m）可镶嵌在墙体内，确保牢固可靠。

3、室外安放的机柜（箱）应具备防风、防雨、防尘功能，机柜缆线进线孔洞应封堵。

（户外落地设备不宜选在容易积水的地带。

机柜距地面高度不小于0.4m）4、楼宇机柜（箱）安装完毕应按照建设方要求做好标识，标识应统一、清楚、明确，位置适当。

三、设备安装1、室内布放设备用线缆应采用上走线方式，走线架安装符合相关规范要求。

2、（设）机架的安装位置、方向和机架间距离应符合设计要求。

3、设备必须对地加固，机架的安装应端正牢固，垂直偏差不应大于机架高度的1‰。

4、列内机架应相互紧密靠拢，机架间隙不得大于3mm，列内机面平齐，无明显参差不齐现象。

5、机架安装完毕应按照建设方要求做好标识，标识应统一、清楚、明确，位置适当。

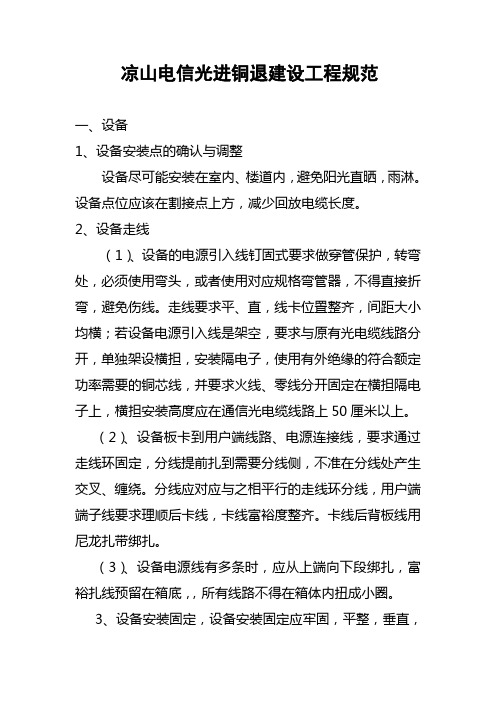

凉山电信光进铜退建设工程规范一、设备1、设备安装点的确认与调整设备尽可能安装在室内、楼道内，避免阳光直晒，雨淋。

设备点位应该在割接点上方，减少回放电缆长度。

2、设备走线（1）、设备的电源引入线钉固式要求做穿管保护，转弯处，必须使用弯头，或者使用对应规格弯管器，不得直接折弯，避免伤线。

走线要求平、直，线卡位置整齐，间距大小均横；若设备电源引入线是架空，要求与原有光电缆线路分开，单独架设横担，安装隔电子，使用有外绝缘的符合额定功率需要的铜芯线，并要求火线、零线分开固定在横担隔电子上，横担安装高度应在通信光电缆线路上50厘米以上。

（2）、设备板卡到用户端线路、电源连接线，要求通过走线环固定，分线提前扎到需要分线侧，不准在分线处产生交叉、缠绕。

分线应对应与之相平行的走线环分线，用户端端子线要求理顺后卡线，卡线富裕度整齐。

卡线后背板线用尼龙扎带绑扎。

（3）、设备电源线有多条时，应从上端向下段绑扎，富裕扎线预留在箱底，，所有线路不得在箱体内扭成小圈。

3、设备安装固定，设备安装固定应牢固，平整，垂直，不得歪斜、倾倒。

设备固定高度不仅要便于正常操作、维护，还要安全可靠。

二、电缆线路走线1、电缆线路进入设备处必须做回水弯，避免雨水等顺线路进入设备，尾巴电缆做弯头，并固定，固定间距均匀，多条电缆进入设备时，进入的电缆不得交叉缠绕，必须平行固定进入。

2、电缆地线必须与设备地线连接，进入设备电缆，要求绑扎，扎线分线必须通过走线环分配，预留富裕度平整合理。

卡线符合板卡分配要求3、用户线跳线要求，所有跳线必须通过走线环跳接，语音跳线与数据跳线分开走线，数据线不得直接从模块拉到语音侧，需从另一侧通过走线环绕到语音侧。

跳线使用0.5线径铜芯双绞线。

禁止使用0.4毫米铜芯电缆线。

4、割接后割接点的处理，割接后，割接点要求最迟在3日内封焊完毕，避免割接点长期暴露，进潮、进水，导致电缆电气性能下降。

5、割接完成后，必须清理设备箱体内杂物，垃圾，对所有走线孔进行封堵，避免潮气、老鼠等进入箱体，造成安全隐患。

“光进铜退”将带动宽带技术进入新时期从2007年开始,国内各大固网运营商中中国网通率先宣布开始实施“光进铜退”发展的战略,光进铜退是固网运营商对接入层网络部署的先进理念,是实现以“窄带+铜缆”为主网络向以“宽带+光纤”的网络转变。

本文将通过通信网络发展的趋势来论述“光进铜退”的必然性。

标签：光进铜退PONP2P光进铜退是固网运营商对接入层网络部署的先进理念,主要是指实现以“窄带+铜缆”为主网络向以“宽带+光纤”的网络转变的具体实践。

简单地说,光进铜退是指在宽带接入模式上以光纤取代铜缆,其优势是加快传输速度和数据流量,时又降低网络建设成本。

光纤的网络部署实现方式多种多样,光纤到路边(FTTC)、光纤到楼(FTTB)、光纤到户(FTTH),可以用FTTx(光纤到某地)网络整体概括。

经过近几年的网络建设实践,EPON技术以其组网、管理和业务能力等优势,在光进铜退建设中得到了业内的广泛认可和应用,当前全球EPON的应用规模超过1500万线,且正处于快速发展和规模应用阶段。

一、光进铜退网络部署的背景光进铜退是新时期固网运营商实施网络转型和固网宽带化战略的重要举措,也是当前中国电信网络建设改造的重要工作之一。

现有的以铜缆为传输媒质、基于ADSL技术为基础的宽带接入建设模式将不能满足未来开展视频等高速率带宽业务的需求,实施光进铜退工作可大幅度提高接入带宽,提升网络对业务的支撑能力,增强中国电信的核心竞争能力。

二、现代光进铜退的缺陷随着通信技术的飞速发展,中国互联网行业发展取得了巨大的飞跃,中国已经成为世界宽带用户数最多的国家。

而伴随着该行业的迅猛发展,在宽带通信的速度、容量方面,国内的宽带应用环境却不容乐观。

国内的各大运营商正面临着网络淤塞以及网络速度不稳定等问题。

造成这些现象的不利因素主要是用户的使用习惯以及现行网络技术的应用。

作为一个宽带用户大国,网民的基数也开始超出现行网络所能承受的能力;另外,我国P2P技术的应用占用运营商网络40%～60%的带宽;现阶段国内提供的民用宽带主要以ADSL技术为主。

光进铜退光进铜退是中国固网运营商中国电信和中国联通为逐步实现光纤接入（FTTx），用光纤代替铜缆所提出的一项工程中国固网运营商现在所采用的ADSL接入网都是局端集中方式，即用户家ADSLMODEM需要同电信分局的ADSL局端设备同步信号，这段距离一般超过3公里。

这样，距离成为了国内ADSL技术提速的最大问题。

所以，“光进铜退”的策略就是将FTTx技术同ADSL技术相结合，尽可能缩短ADSL局端设备（DSLAM）同用户家这段铜线的距离，以提供高带宽接入。

通信市场的飞速发展带来了光纤光缆需求的增加，3G启动、光进铜退以及IPTV等的拉动，城域网和接入网的改造，将给我国光纤光缆市场转暖及发展带来很好的机遇。

2006年，随着IPTV，网络游戏等高带宽业务的出现，用户对接入带宽的需求将进一步增加，现有的以ADSL为主的宽带接入方式已经很难满足用户对高带宽、双向传输能力以及安全***等方面的要求。

传统电信业务与商业模式衰落之势已无法扭转，转型成为必然的抉择；·随着铜缆价格大幅上涨，继续使用铜原料增加带宽成本太高，而光纤光缆和光收发模块的价格却逐步降低。

各国电信运营商把关注的目光投向了FTTH，计划利用光纤这一迄今为止最好的传输媒质来突破接入的“瓶颈”。

FTTH被视为下一代宽带接入技术的代表，是未来“最后一公里”的最终形式。

FTTC（Fibretothecurb）+xDSL模式：光纤到路边，将宽带接入设备下移到“路边”或“小区机房”，即从“干线段”移到“馈线段”，保证DSLAM到用户端距离小于2公里，这一段可以使用ADSL、ADSL2+、VDSL技术。

FTTB(FibretotheBuilding)+xDSL模式：光纤到大楼，将宽带接入设备下移到“大楼的分线盒的位置”，即从“馈线段”移到“分线段”，保证DSLAM到用户端距离小于1公里，这一段可以使用ADSL、ADSL2+、VDSL技术。

FTTB(FibretotheBuilding)+LAN模式：需要宽带接入设备同用户端距离小于100m（以太网技术限制）,可以提供10M/100M/1000M的双向对称带宽。

浅论光进铜退实施思路原则及模式摘要：随着通信技术的快速发展，原有以DSL技术发展的铜缆宽带接入方式，已经不能满足人们对信息需求的日益增长，因此开展光进铜退建设工作已成必然趋势。

本文基于光进铜退特点，提出了光进铜退实施思路原则，以及实施模式，对相关工作人员提供了一定的借鉴和参考。

一、光进铜退特点光进铜退就是把XDSL和FTTX技术相结合使用，把以铜缆为主的接入层网络逐渐演变成全光纤化，尽最大可能使XDSL的局端设备DSLAM至用户端分线的距离减少，以此来进行高宽带接入。

FTTx是目前实现光进铜退的最优模式，其主要由ODN、ONT和OLT组成，OLT是局端机房设备、ONT用户终端设备、ODN光配线网，而光配线网ODN是连结OLT与ONU光传输通道的重要组成部分[1]。

FTTX的建设模式主要包括FTTB（光纤到楼）、FTTC/N（光纤到交接箱或到节点）和FTTH（光纤到户）。

二、光进铜退思路要实行光进铜退，首先要进行科学合理的网络分析和规划，并根据用户分布和资源占用情况，把业务发展需要重点解决业务收入好且市场竞争激烈的区域、电缆被盗严重的区域，逐步提高光纤到村率，缩短用户接入距离。

退铜时，应坚持“先易后难、稳步推进”的原则，稳妥有序开展铜缆接入网技术改造。

对于大对数、长距离、线径含铜量高且易实施的电缆进行改造，宜按照“先改造有光缆覆盖的区域，后改造无光缆覆盖的区域”、“先改造易被偷盗的地区，后改造较安全的地区”的思路进行[2]。

对于退铜改造工作，一般是以百对以上配线区、交接区、整条配线电缆、整条主干电缆、整个小区、整个村庄、整个局所等为单位进行，以避免零星改造造成光进之后电缆长期不能完成改造的情况。

对于同一区域、同一条主干电缆内用户，尽量采取同一种改造方式。

三、光进铜退实施原则光进铜退有多种实施模式，并且能够灵活选择组网方式，在实际操作过程中，应结合具体情况综合考虑，并遵从以下四大原则进行：1、采取光铜相结合，注意实施节奏。
