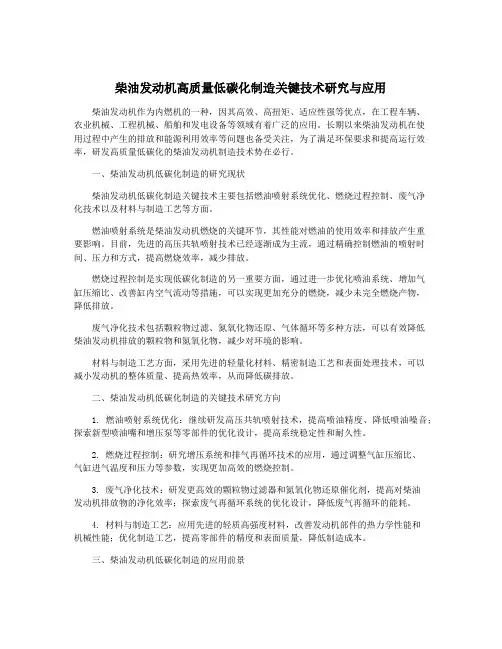

柴油发动机高质量低碳化制造关键技术研究与应用柴油发动机作为内燃机的一种,因其高效、高扭矩、适应性强等优点,在工程车辆、农业机械、工程机械、船舶和发电设备等领域有着广泛的应用。
长期以来柴油发动机在使用过程中产生的排放和能源利用效率等问题也备受关注,为了满足环保要求和提高运行效率,研发高质量低碳化的柴油发动机制造技术势在必行。
一、柴油发动机低碳化制造的研究现状柴油发动机低碳化制造关键技术主要包括燃油喷射系统优化、燃烧过程控制、废气净化技术以及材料与制造工艺等方面。
燃油喷射系统是柴油发动机燃烧的关键环节,其性能对燃油的使用效率和排放产生重要影响。
目前,先进的高压共轨喷射技术已经逐渐成为主流,通过精确控制燃油的喷射时间、压力和方式,提高燃烧效率,减少排放。
燃烧过程控制是实现低碳化制造的另一重要方面,通过进一步优化喷油系统、增加气缸压缩比、改善缸内空气流动等措施,可以实现更加充分的燃烧,减少未完全燃烧产物,降低排放。
废气净化技术包括颗粒物过滤、氮氧化物还原、气体循环等多种方法,可以有效降低柴油发动机排放的颗粒物和氮氧化物,减少对环境的影响。
材料与制造工艺方面,采用先进的轻量化材料、精密制造工艺和表面处理技术,可以减小发动机的整体质量、提高热效率,从而降低碳排放。
二、柴油发动机低碳化制造的关键技术研究方向1. 燃油喷射系统优化:继续研发高压共轨喷射技术,提高喷油精度、降低喷油噪音;探索新型喷油嘴和增压泵等零部件的优化设计,提高系统稳定性和耐久性。
2. 燃烧过程控制:研究增压系统和排气再循环技术的应用,通过调整气缸压缩比、气缸进气温度和压力等参数,实现更加高效的燃烧控制。
3. 废气净化技术:研发更高效的颗粒物过滤器和氮氧化物还原催化剂,提高对柴油发动机排放物的净化效率;探索废气再循环系统的优化设计,降低废气再循环的能耗。
4. 材料与制造工艺:应用先进的轻质高强度材料,改善发动机部件的热力学性能和机械性能;优化制造工艺,提高零部件的精度和表面质量,降低制造成本。
电喷柴油车发动机工作原理
柴油车发动机采用电喷技术,工作原理如下:
1. 空气进入:首先,空气通过进气口进入气缸内。
气缸是一个金属容器,内部有活塞和气缸盖。
2. 压缩空气:活塞向上移动,将空气进行压缩,使其增加了浓度和压力。
同时,柴油喷油器会将柴油喷入气缸内。
3. 燃烧:当活塞达到顶部时,柴油喷油器通过电喷的方式将柴油喷入气缸。
高压燃气和高温空气混合,引起自燃反应,形成燃烧。
4. 活塞推动:由于燃烧反应的高温高压,气体膨胀,推动活塞向下移动。
活塞下降时,废气通过排气门排出到排气系统。
5. 温度与压力控制:发动机内部有各种传感器来监测温度和压力,并根据这些信息调整喷油和进气量,确保发动机的工作在适当的温度和压力范围内。
6. 循环运行:整个过程会不断重复,形成循环运行,保持发动机的持续工作。
综上所述,柴油车发动机通过电喷技术实现了燃油喷射和燃烧的控制,将能量转化为机械能,推动车辆前进。
柴油发动机行业现状技术研究报告柴油发动机是一种内燃机,它利用柴油燃烧产生的高温高压气体推动活塞运动,从而驱动车辆或发电机进行工作。
柴油发动机以其高效节能、功率强劲和稳定可靠的特点,在汽车、船舶、发电等领域有广泛的应用。
以下是对柴油发动机行业现状和技术研究的报告。
一、市场现状随着国家经济的发展和人们生活水平的提高,对交通工具和电力的需求不断增加,柴油发动机市场呈现稳步增长的趋势。
特别是在发展中国家和地区,由于能源资源单一和经济发展不平衡,柴油发动机仍然是主要的动力选择。
根据市场调研数据,全球柴油发动机市场规模已超过500亿美元。
二、技术研究方向1.提高燃烧效率和减少排放随着环保意识的增强和相关法规的实施,柴油发动机需要不断改进以降低排放。
技术研究方向主要包括对燃烧过程的优化,提高燃料雾化和混合均匀度,降低柴油燃烧时产生的氮氧化物和颗粒物排放。
2.发展新型燃料和燃烧系统为了满足环保要求和提高燃烧效率,研究人员致力于开发新型燃料和燃烧系统。
例如,生物柴油和混合燃料的研发和应用,以及低温燃烧和混合式燃烧系统的探索,都是目前的研究热点。
3.降低噪音和振动4.提高润滑和冷却系统润滑和冷却系统是保证柴油发动机长期稳定运行的关键。
技术研究需要致力于改进发动机的润滑和冷却系统,提升润滑油和冷却液的性能,延长发动机的使用寿命。
5.发展智能化和电动化技术随着智能化和电动化技术的飞速发展,在柴油发动机行业,我们也可以看到自动控制、远程监控和数据分析等智能技术的应用。
而电动化技术的发展,可能会对柴油发动机产业产生重大影响。
技术研究需要关注柴油发动机与智能化和电动化技术的结合,找到新的发展方向。
三、未来发展趋势1.环保要求持续提高随着环保法规的不断加强,柴油发动机的排放标准将会更加严格。
研究人员需要集中精力研发低排放柴油发动机,并探索更加环保的替代能源。
2.电动化趋势加强随着电动车的普及,柴油发动机的市场份额可能会受到影响。
柴油发动机的工作原理与特点1.吸气过程:柴油发动机采用的是自吸式进气,通过活塞下行将新鲜空气引入气缸内。
进气门打开时,柴油发动机的活塞在吸行程内进行向下运动,气缸内的压力降低,大气压力将新鲜空气吸入气缸。
2.压缩过程:在吸气行程结束后,活塞开始向上运动,关闭进气门,并将气缸内的新鲜空气逐渐压缩。
由于柴油的高压点火特性,柴油与空气密度比汽油高,所以柴油发动机的压缩比相对较高,通常可以达到15:1以上。
3.燃烧过程:当活塞在压缩行程中达到最高位置时,柴油喷油器开始喷射出高压的柴油,进入高温高压的气缸内。
柴油与高温空气混合后,由于气缸内高压状态,柴油会在瞬间自燃,产生剧烈的燃烧。
这种高压点火的特性,使得柴油发动机的燃烧反应迅速而高效。
4.排气过程:在燃烧行程结束后,活塞开始向下运动,同时打开排气门,将燃烧产生的废气排出气缸。
柴油发动机通常采用涡轮增压器和废气涡轮增压器,可以提高排气效率和增加输出功率。
1.高效率:柴油发动机的压缩比较汽油发动机更高,燃烧过程更完全,能量利用更高,因此柴油发动机的热效率通常可以达到40%以上,相对汽油发动机更高。
2.高功率:由于柴油的高密度,每个燃烧室中的柴油质量更大,所以柴油发动机的功率相对较高。
比同样排量的汽油发动机,柴油发动机的动力性能更好。
3.经济性:柴油的油耗相对较低,而且柴油的价格也相对较低,使得柴油发动机在长途运输、商用车辆和重载车辆等方面具有更好的经济性。
4.长寿命:柴油发动机的工作过程中,由于柴油的高密度和高压点火特性,其燃烧更充分,发动机的磨损更小,因此柴油发动机的寿命通常比汽油发动机更长。
5.低爆发性:由于柴油的高压点火特性,柴油发动机没有汽油发动机那样容易发生火花点火而引发火灾,更加安全可靠。
总之,柴油发动机以其高效率、高功率、经济性和长寿命等特点,被广泛应用于汽车、船舶、发电机组和农用机械等领域。
随着技术的不断发展,柴油发动机的燃油经济性和排放性能也逐渐得到改善,使得其在未来的应用前景更加广阔。
柴油发动机原理及结构介绍一、柴油发动机的工作原理1.进气:柴油发动机通过进气门,将空气引入气缸内。
进气门一般位于气缸盖上,通过曲轴的运动来控制开启和关闭。
2.压缩:进气行程结束后,活塞开始向上运动,将进气的空气压缩到高压状态。
柴油发动机的压缩比相较于汽油发动机更高,通常为15:1到25:1之间。
3.燃烧:当活塞接近顶点时,喷油器向气缸内喷入高压燃油雾化,并与高温高压空气混合。
燃料的自燃温度较低,所以柴油发动机不需要火花塞点火,而是依靠高温高压空气自燃。
4.排气:燃烧完成后,废气通过排气门排出。
排气门位于气缸盖上,通过曲轴的运动来控制开启和关闭。
二、柴油发动机的结构1.进气系统:进气系统由进气管、进气门、进气滤清器等组成,主要用于将空气引入发动机。
同时,进气系统还包括增压器或涡轮增压器,用于增加进气气流的压力和密度,提高发动机的效率。
2.燃油系统:燃油系统负责将柴油喷入气缸中进行燃烧。
燃油系统包括燃油泵、喷油器、燃油滤清器等。
燃油泵负责将柴油从燃油箱中抽取并压力增加,然后通过高压油管输送给喷油器。
喷油器将高压燃油喷入气缸中,形成可燃的雾化燃料。
3.气缸和活塞:柴油发动机通常具有多个气缸,每个气缸内有一个活塞。
活塞在气缸内上下运动,通过连杆将动力传递给曲轴。
气缸内的活塞、气缸套、气门等都是由耐磨耗材料制成,以承受高压和高温的工作环境。
4.曲轴机构:柴油发动机的曲轴机构通过活塞和连杆将气缸的直线运动转化为曲轴的旋转运动。
曲轴由多个连杆与曲轴销连接而成,曲轴的旋转运动通过凸轮轴驱动气门开关等其他系统运动,实现发动机的各项功能。
总结:柴油发动机通过高压高温空气和燃料的混合燃烧,实现了能量的转化和传递。
它相较于汽油发动机,具有燃油效率高、扭矩大、持久耐用等优点,被广泛应用于各种车辆和机械设备中。
柴油发动机的结构复杂,由多个系统组成,各个部件的协调工作使其能够稳定可靠地运行。
柴油发动机排放控制技术现状及发展趋势柴油发动机是一种高效率的动力设备,具有良好的经济性和可靠性。
但同时,柴油发动机的排放问题一直是环保领域一大难题,随着环保意识的增强和法规的越来越严格,柴油发动机的排放控制技术也越来越重要。
本文将探讨柴油发动机排放控制技术现状及发展趋势。
一、柴油发动机排放标准柴油发动机的排放标准由欧洲、美国、日本、中国等国家和地区制定的指标。
目前,欧洲最新的排放标准为欧洲六标准,美国则是EPA2010标准,日本则为2010年排放基准。
在中国,GB3847-2018标准是柴油发动机排放检测的基本指引。
二、柴油发动机排放控制技术现状1、机械控制技术过去,机械控制技术是主要的排放控制技术。
它主要通过调整喷油泵、喷油器等元件的结构和参数,来控制柴油发动机的进、排气等参数。
虽然机械控制技术成本低,但是其对发动机的控制精度和稳定性较低。
2、电控技术电子控制技术是当前主流的柴油发动机控制技术,它可以通过对发动机的电控系统进行优化和调整,精确控制燃油的喷射、进、排气等参数,使发动机能够更加高效、环保地工作。
此外,电控技术还能够帮助发动机实现自检、故障诊断等功能。
不过电控技术成本较高,需要高端的扫描仪等设备进行调整和维护。
3、高低压共轨技术高低压共轨技术是一种先进的柴油发动机控制技术,它通过将高压油路和低压油路分离,使得柴油发动机的燃油控制精度和稳定性更高。
此外高低压共轨技术还能够提升燃油的利用率、减少燃油损耗等效果,在欧洲和日本等发达国家得到了广泛的应用。
但与此同时,高低压共轨技术的维护和维修成本也更高。
三、柴油发动机排放控制技术发展趋势1、尾气后处理技术尾气后处理技术是一种较为成熟的柴油发动机排放控制技术,它通过对柴油发动机的尾气进行进一步加工,使排放物质的含量降低到规定标准以下。
目前尾气后处理技术主要包括SCR、DPF、DOC等技术。
在未来,尾气后处理技术将成为柴油发动机环保处理的主要方向。
柴油发动机电喷原理柴油发动机电喷原理是指利用电子控制系统将柴油喷射到燃烧室中进行燃烧的一种技术。
它主要由柴油供给系统、压力泵、喷油器和电控模块等组成。
以下将详细介绍柴油发动机电喷原理。
柴油发动机电喷原理的核心是喷油器,它负责将柴油喷射到燃烧室中,以便进行燃烧。
喷油器是由电磁铁、喷注器、喷油嘴等组成的,通过电子控制系统控制喷油器的喷油量、喷油时刻和喷油角度等参数。
柴油发动机电喷原理的工作过程如下:首先,电子控制模块接收各种传感器的信号,包括发动机转速传感器、气温传感器、气压传感器等。
然后,根据这些传感器的信号,电子控制模块计算并决定喷油系统的工作参数,如喷油量、喷油时刻和喷油角度等。
在柴油供给系统中,液体柴油经过油箱进入供应泵。
供应泵将柴油进行加压,并输送到喷油器中。
压力泵通过电动机的驱动,带动柱塞运动,使柴油被压入高压油管中。
压力油管中的柴油压强将通过喷油器的喷注器被释放,喷油量由电磁阀控制。
当电磁阀关闭时,喷油终止。
喷油器起到将柴油喷射到燃烧室中的作用。
喷油器的工作原理是利用电磁铁产生的磁场来控制喷油嘴的喷油量和喷油时刻。
在电磁铁没有通电时,喷油嘴关闭,柴油不会被喷射到燃烧室中。
当电磁铁通电时,喷油嘴打开,通过高压油管中的柴油喷射到燃烧室中,从而完成燃油喷射过程。
电控模块通过控制喷油器的电磁铁的通断控制喷油的时刻和喷油量。
柴油的喷射量取决于多个参数,包括机油温度、加速度、发动机负荷、发动机的转速等。
电控模块会根据这些参数的变化来调整喷油器的喷油量和喷油时刻,从而实现最佳的燃烧效果。
柴油发动机电喷原理具有精确、高效、稳定等优点。
通过电控模块的精准计算和控制,可以实现柴油的准确喷射,从而提高发动机的燃烧效率和动力输出。
此外,柴油发动机电喷原理还具有环保的特点,可以有效降低柴油发动机的排放物质。
总之,柴油发动机电喷原理是利用电子控制系统来控制喷油器喷射柴油的一种技术,通过精确的计算和控制,实现柴油的准确喷射,提高发动机的燃烧效率和动力输出。

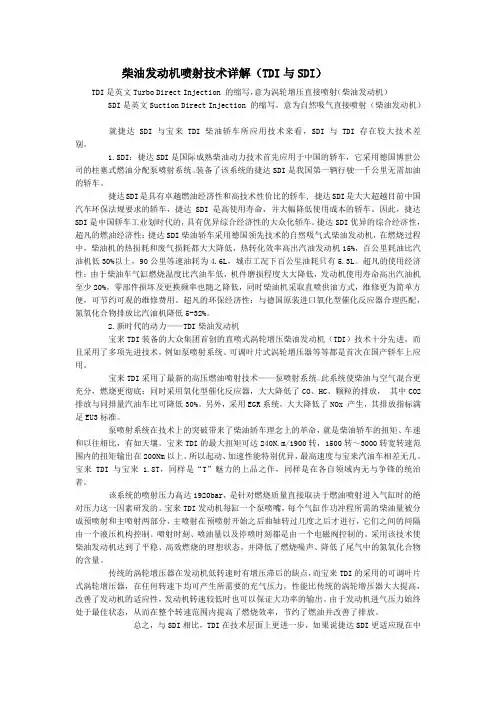

柴油发动机喷射技术详解(TDI与SDI)TDI是英文Turbo Direct Injection 的缩写,意为涡轮增压直接喷射(柴油发动机)SDI是英文Suction Direct Injection 的缩写,意为自然吸气直接喷射(柴油发动机)就捷达SDI与宝来TDI柴油轿车所应用技术来看,SDI与TDI存在较大技术差别。
1.SDI:捷达SDI是国际成熟柴油动力技术首先应用于中国的轿车,它采用德国博世公司的柱塞式燃油分配泵喷射系统。
装备了该系统的捷达SDI是我国第一辆行驶一千公里无需加油的轿车。
捷达SDI是具有卓越燃油经济性和高技术性价比的轿车, 捷达SDI是大大超越目前中国汽车环保法规要求的轿车,捷达SDI是高使用寿命,并大幅降低使用成本的轿车。
因此,捷达SDI 是中国轿车工业划时代的,具有优异综合经济性的大众化轿车。
捷达SDI优异的综合经济性,超凡的燃油经济性:捷达SDI柴油轿车采用德国领先技术的自然吸气式柴油发动机,在燃烧过程中,柴油机的热损耗和废气损耗都大大降低,热转化效率高出汽油发动机15%,百公里耗油比汽油机低30%以上,90公里等速油耗为4.6L,城市工况下百公里油耗只有5.3L。
超凡的使用经济性:由于柴油车气缸燃烧温度比汽油车低,机件磨损程度大大降低,发动机使用寿命高出汽油机至少20%,零部件损坏及更换频率也随之降低,同时柴油机采取直喷供油方式,维修更为简单方便,可节约可观的维修费用。
超凡的环保经济性:与德国原装进口氧化型催化反应器合理匹配,氮氧化合物排放比汽油机降低5-32%。
2.新时代的动力——TDI柴油发动机宝来TDI装备的大众集团首创的直喷式涡轮增压柴油发动机(TDI)技术十分先进,而且采用了多项先进技术,例如泵喷射系统、可调叶片式涡轮增压器等等都是首次在国产轿车上应用。
宝来TDI采用了最新的高压燃油喷射技术——泵喷射系统。
此系统使柴油与空气混合更充分,燃烧更彻底;同时采用氧化型催化反应器,大大降低了CO、HC、颗粒的排放,其中CO2排放与同排量汽油车比可降低30%。
