多物理场模拟仿真第一部分多物理场概述 (2)第二部分仿真模拟技术发展 (3)第三部分数值求解方法介绍 (6)第四部分计算流体力学应用 (8)第五部分热传导与温度调控 (11)第六部分电磁场模拟与优化 (13)第七部分光学现象与仿真应用 (15)第八部分多物理场耦合问题研究 (17)第一部分多物理场概述括对流、热传导、电磁学、力学等多个物理学科的交叉，要求研究人员具备丰富的知识和技能。
在过去的几十年中，随着计算机技术的飞速发展和数值方法的不断创新，多物理场模拟仿真技术得到了广泛应用。
例如，在航空航天领域，需要模拟气动弹性、传热、结构强度等多种物理现象。
在能源方面，需要模拟温度、压力、化学反应等物理参数，以提高能源转换效率和减少污染排放。
此外，在生物医学、环境科学等领域也都需要进行多物理场模拟仿真来提高研究水平。
然而，多物理场模拟仿真的实现并不容易。
它涉及到多种不同的物理现象，需要精确描述每个物理场的相关方程，还需要处理不同时间尺度、空间尺度和物理单元之间的复杂相互作用。
因此，多物理场模拟仿真需要强大的计算能力和先进的算法支持。
为了解决这些问题，研究人员开发了各种多物理场模拟仿真方法。
其中最常用的方法是有限元法，该方法通过将连续体离散化为网格节点，并利用插值函数将物理量从节点扩展到整个区域，从而求解偏微分方程。
此外，还有有限差分法、边界元法、谱元法等多种方法可供选择。
尽管已经取得了一些进展，但多物理场模拟仿真仍然是一个充满挑战的领域。
随着物理问题的复杂性和计算能力的不断提高，新的方法和算法仍需不断研发，以满足日益增长的需求。
第二部分仿真模拟技术发展仿真模拟技术是一种通过计算机模拟真实世界中的物理现象和过程的技术，在科研、工程设计和教学等领域具有广泛的应用。
随着计算能力的提高和数值方法的发展，仿真模拟技术不断进步，为人类社会的发展做出了巨大的贡献。
早在 20 世纪 40 年代，仿真模拟技术就已经开始萌芽。
1.1 计算流体力学的起源计算流体力学（Computational Fluid Dynamics）是通过计算机数值计算和图像显示，对包含有流体流动和热传导等相关物理现象的系统所做的分析。
他作为流体力学的一个分支产生于第二次世界大战前后，在20 世纪60年代左右逐渐形成了一门独立的学科【1】。
总的来说随着计算机技术及数值计算方法的发展，我们可以将其划分为三个阶段：第一，初始阶段（1965～1974），这期间的主要研究内容是解决计算流体力学中的一些基本的理论问题，如模型方程（湍流、流变、传热、辐射、气体－颗粒作用、化学反应、燃烧等）、数值方法（差分格式、代数方程求解等）、网格划分、程序编写与实现等，并就数值结果与大量传统的流体力学实验结果及精确解进行比较，以确定数值预测方法的可靠性、精确性及影响规律。
同时为了解决工程上具有复杂几何区域内的流动问题，人们开始研究网格的变换问题，如Thompson, Thams和Mastin提出了采用微分方程来根据流动区域的形状生成适体坐标体系，从而使计算流体力学对不规则的几何流动区域有了较强的适应性，逐渐在CFD中形成了专门的研究领域：“网格形成技术”。
第二，工业应用阶段(1975～1984年)，随着数值预测、原理、方法的不断完善，关键的问题是如何得到工业界的认可，如何在工业设计中得到应用，因此，该阶段的主要研究内容是探讨CFD在解决实际工程问题中的可行性、可靠性及工业化推广应用。
同时，CFD技术开始向各种以流动为基础的工程问题方向发展，如气固、液固多相流、非牛顿流、化学反应流、煤粉燃烧等。
但是，这些研究都需要建立在具有非常专业的研究队伍的基础上，软件没有互换性，自己开发，自己使用，新使用的人通常需要花相当大的精力去阅读前人开发的程序，理解程序设计意图，改进和使用。
1977年，Spalding等开发的用于预测二维边界层内的迁移现象的GENMIX程序公开，其后，他们首先意识到公开计算源程序很难保护自己的知识产权，因此，在1981年，组建的CHAM公司将包装后的计算软件（PHONNICS－凤凰）正式投放市场，开创了CFD商业软件的先河，但是，在当时，该软件使用起来比较困难，软件的推广并没有达到预期的效果。
第一章绪论第一节计算流体力学：概念与意义一、计算流体力学概述任何流体运动的规律都是由以下3个基本定律为基础的：1）质量守恒定律；2）牛顿第二定律（力＝质量×加速度），或者与之等价的动量定理；3）能量守恒定律。
这些基本定律可由积分或者微分形式的数学方程（组）来描述。
把这些方程中的积分或者（偏）微分用离散的代数形式代替，使得积分或微分形式的方程变为代数方程（组）；然后，通过电子计算机求解这些代数方程，从而得到流场在离散的时间/空间点上的数值解。
这样的学科称为计算流体（动）力学（Computational Fluid Dynamics，以下简称CFD）。
CFD有时也称流场的数值模拟，数值计算，或数值仿真。
在流体力学基本方程中的微分和积分项中包括时间/空间变量以及物理变量。
要把这些积分或者微分项用离散的代数形式代替，必须把时空变量和物理变量离散化。
空间变量的离散对应着把求解域划分为一系列的格子，称为单元体或控制体（mesh，cell，control volume）。
格子边界对应的曲线称为网格（grid），网格的交叉点称为网格点（grid point）。
对于微分型方程，离散的物理变量经常定义在网格点上。
某一个网格点上的微分运算可以近似表示为这个网格点和相邻的几个网格点上物理量和网格点坐标的代数关系（这时的数值方法称为有限差分方法）。
对于积分型方程，离散物理量可以定义在单元体的中心、边或者顶点上。
单元体上的积分运算通常表示为单元体的几何参数、物理变量以及相邻单元体中物理变量的代数关系（这时的数值方法称为有限体积方法和有限元方法）。
所谓数值解就是在这些离散点或控制体中流动物理变量的某种分布，他们对应着的流体力学方程的用数值表示的近似解。
由此可见，CFD得到的不是传统意义上的解析解，而是大量的离散数据。
这些数据对应着流体力学基本方程的近似的数值解。
对于给定的问题，CFD 研究的目的在于通过对这些数据的分析，得到问题的定量描述。

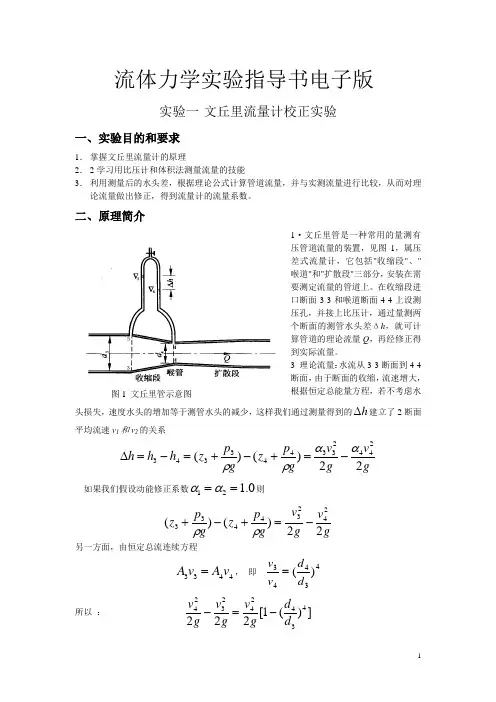

流体力学实验指导书电子版实验一 文丘里流量计校正实验一、实验目的和要求1． 掌握文丘里流量计的原理2． 2学习用比压计和体积法测量流量的技能3． 利用测量后的水头差，根据理论公式计算管道流量，并与实测流量进行比较，从而对理论流量做出修正，得到流量计的流量系数。
二、原理简介1·文丘里管是一种常用的量测有压管道流量的装置，见图1，属压差式流量计，它包括"收缩段"、"喉道"和"扩散段"三部分，安装在需要测定流量的管道上。
在收缩段进口断面3-3和喉道断面4-4上设测压孔，并接上比压计，通过量测两个断面的测管水头差Δh ，就可计算管道的理论流量Q ，再经修正得到实际流量。
3 理论流量：水流从3-3断面到4-4断面，由于断面的收缩，流速增大，根据恒定总能量方程，若不考虑水头损失，速度水头的增加等于测管水头的减少，这样我们通过测量得到的h ∆建立了2断面平均流速v 1和v 2的关系gv g v g p z g p z h h h 22)()(244233443343ααρρ-=+-+=-=∆如果我们假设动能修正系数0.121==αα则gv g v g p z g p z 22)()(24234433-=+-+ρρ 另一方面，由恒定总流连续方程4433v A v A =， 即43443)(d d v v = 所以 ：])(1[222434242324d d g v g v g v -=-图一 文丘里管示意图图1 文丘里管示意图于是：])(1[243424d d g v h -=∆解：h g d d v ∆-=2)(114344最终求得理论流量h K h g dd d d A v Q ∆=∆-==244443242344l π式中gdd d d K 2444432423-=π4 流量系数流量计流过实际液体时由于两断面测管水头差中还包括了因粘性造成的水头损失，流量应修正为：h K Q s ∆=μ其中0.1<μ称为流量计流量系数。
1。
1 计算流体力学的起源计算流体力学（Computational Fluid Dynamics）是通过计算机数值计算和图像显示，对包含有流体流动和热传导等相关物理现象的系统所做的分析。
他作为流体力学的一个分支产生于第二次世界大战前后，在20 世纪60年代左右逐渐形成了一门独立的学科【1】。
总的来说随着计算机技术及数值计算方法的发展，我们可以将其划分为三个阶段：第一,初始阶段（1965～1974)，这期间的主要研究内容是解决计算流体力学中的一些基本的理论问题,如模型方程（湍流、流变、传热、辐射、气体－颗粒作用、化学反应、燃烧等）、数值方法（差分格式、代数方程求解等)、网格划分、程序编写与实现等，并就数值结果与大量传统的流体力学实验结果及精确解进行比较，以确定数值预测方法的可靠性、精确性及影响规律。
同时为了解决工程上具有复杂几何区域内的流动问题，人们开始研究网格的变换问题,如Thompson, Thams和Mastin提出了采用微分方程来根据流动区域的形状生成适体坐标体系,从而使计算流体力学对不规则的几何流动区域有了较强的适应性，逐渐在CFD 中形成了专门的研究领域:“网格形成技术”。
第二，工业应用阶段(1975～1984年),随着数值预测、原理、方法的不断完善，关键的问题是如何得到工业界的认可，如何在工业设计中得到应用,因此，该阶段的主要研究内容是探讨CFD在解决实际工程问题中的可行性、可靠性及工业化推广应用。
同时，CFD技术开始向各种以流动为基础的工程问题方向发展，如气固、液固多相流、非牛顿流、化学反应流、煤粉燃烧等。
但是,这些研究都需要建立在具有非常专业的研究队伍的基础上，软件没有互换性，自己开发，自己使用，新使用的人通常需要花相当大的精力去阅读前人开发的程序,理解程序设计意图,改进和使用。
1977年，Spalding等开发的用于预测二维边界层内的迁移现象的GENMIX程序公开，其后，他们首先意识到公开计算源程序很难保护自己的知识产权，因此，在1981年，组建的CHAM公司将包装后的计算软件（PHONNICS －凤凰）正式投放市场,开创了CFD商业软件的先河，但是，在当时，该软件使用起来比较困难，软件的推广并没有达到预期的效果。
ansys cfd入门指南计算流体力学基础与应用1. 引言计算流体力学（Computational Fluid Dynamics，简称CFD）是一种利用数值方法解决流动问题的工程学科。
它通过数值模拟和计算来研究流体在各种条件下的运动和相互作用。
而ANSYS CFD则是CFD领域中一种常用的软件工具，它提供了广泛的功能和强大的计算能力，使工程师能够更好地理解和优化流体问题。
2. 概述ANSYS CFDANSYS CFD是由ANSYS公司开发的一套用于CFD分析的软件。
它采用了计算网格和数值方法，通过将流体领域离散为有限数量的小块，利用数值求解方法来模拟流体的运动。
ANSYS CFD具有较高的准确性和可靠性，可以用于解决各种复杂的流体力学问题。
3. CFD基础知识为了更好地理解ANSYS CFD的工作原理，我们需要了解一些CFD的基础知识。
我们需要了解流体力学的基本方程：质量守恒方程、动量守恒方程和能量守恒方程。
这些方程描述了流体在不同条件下的运动和相互作用。
4. ANSYS CFD的功能ANSYS CFD提供了丰富的功能，可以满足不同应用场景的需求。
它支持不同类型的流体，包括压缩性流体和非压缩性流体。
它支持不同的边界条件和初始条件，以模拟各种实际情况。
ANSYS CFD还提供了不同的数值方法和求解器，以提高计算效率和准确性。
5. ANSYS CFD的应用领域ANSYS CFD可以应用于各种领域的流体问题研究和优化。
它可以用于飞行器的气动设计和优化，以提高飞行性能和燃油效率。
它也可以用于汽车工程中的空气动力学分析，以改善汽车的操控性和燃油经济性。
ANSYS CFD还可以应用于能源领域的风力发电和涡轮机械的设计与分析。
6. ANSYS CFD的优势和局限性虽然ANSYS CFD具有强大的功能和广泛的应用领域，但它也存在一些局限性。
ANSYS CFD需要较高的计算资源和时间，对计算机的性能要求较高。
ANSYS CFD在某些复杂流动问题中可能存在数值稳定性和收敛性的挑战。

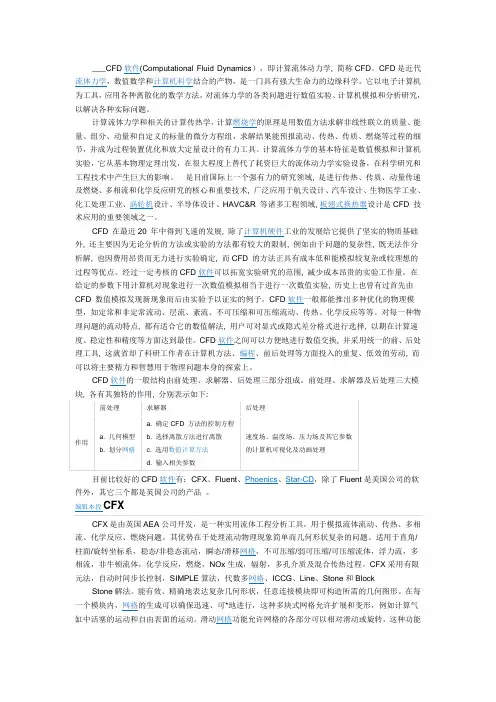

CFD计算流体力学或计算流体动力学，英文Computational Fluid Dynamics，简称CFD,是用电子计算机和离散化的数值方法对流体力学问题进行数值模拟和分析的一个分支。
计算流体力学是目前国际上一个强有力的研究领域,是进行传热、传质、动量传递及燃烧、多相流和化学反应研究的核心和重要技术，广泛应用于航天设计、汽车设计、生物医学工业、化工处理工业、涡轮机设计、半导体设计、HAVC&R 等诸多工程领域，板翅式换热器设计是CFD 技术应用的重要领域之一。
商业软件自从1981 年英国CHAM 公司首先推出求解流动与传热问题的商业软件PHOENICS以来，迅速在国际软件产业中形成了通称为CFD 软件的产业市场。
到今天，全世界至少已有50余种这样的流动与传热问题的商业软件，在促进CFD技术应用于工业实际中起了很大的作用。
下面介绍当今世界上应用较广的CFD商业软件。
(1) CFX该软件采用有限容积法、拼片式块结构化网络，在非正交曲线坐标(适体坐标) 系上进行离散，变量的布置采用同位网格方式。
对流项的离散格式包括一阶迎风、混合格式、QUICK、CONDIF、MUSCI及高阶迎风格式。
压力与速度的耦合关系采用SIMPLE系列算法(SIMPLEC),代数方程求解的方法中包括线迭代、代数多重网络、ICCG、STONE 强隐方法及块隐式(BIM)。
软件可计算不可压缩及可压缩流动、耦合传热问题、多相流、化学反应、气体燃烧等问题。
(2) FIDAP这是英语Fluid Dynamics Analysis Package 的缩写，系于1983年由美国Fluid Dynamics International Inc. 推出，是世界上第一个使用有限元法(FEM) 的CFD软件。
可以接受如I-DEAS、PATRAN、ANSYS和ICEMCFD 等著名生成网格的软件所产生的网格。
该软件可以计算可压缩及不可压缩流、层流与湍流、单相与两相流、牛顿流体及非牛顿流体的流动问题。
