建筑制图基础试卷答案

建筑制图基础练习题及答案一、填空题1、按照建筑制图标准规定，图纸幅面是指图纸本身的大小规格。

A0图纸的图幅b×l== 841×1189 ,图框线与图幅线之间的间隔a为 25 ,c为10 。

2、图样的比例为图形与实物相对应的线性尺寸之比；图纸上的尺寸，应以尺寸数字为准，不得从图样上直接量取。

3、尺寸单位除标高及总平面是以米为单位外，其他必须以毫米为单位。

角度的尺寸线应以圆弧表示。

4、尺寸应尽量布置在投影图的轮廓之外，并位于两个投影之间。

同方向的尺寸可以组合起来，排成几道，小尺寸在内，大尺寸在外，相互间平行、等距，距离约为 7～10 mm。

5、剖视图分为全剖视图、半剖视图、局部剖视图，它的剖切方法有单一剖切面剖切、阶梯剖、旋转剖；断面图包括移出断面图、重合断面图和中断断面图。

6、剖视图的剖切符号表示剖切面的起、迄、转折位置及投射方向。

剖切符号由剖切位置线和剖视方向线组成，他们分别用长度为 6～10 毫米和 4～6 毫米的粗实线来表示。

二、简答题：1、按照《房屋建筑统一制图标准（GB/T50001-2001）》规定，尺寸包括哪些内容？各部分的绘图规定是什么？尺寸的排列与布置有什么要求？答：一个完整的尺寸包括：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。

各部分的绘图规定：（1）尺寸界线用细实线画，应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2mm—3 mm；（2）尺寸线用细实线画，应与被注长度平行，其两端不宜超出尺寸界线；（3）尺寸起止符号应用中粗斜短线画，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2 mm —3mm。

对于以圆弧为尺寸界线的起止符号，宜用箭头。

（4）尺寸数字应依据其方向注写在靠近尺寸线的上方中部。

尺寸数字的长度单位，通常除高程及总平面图上以米（m）为单位外，其他都以毫米（mm）为单位。

尺寸的排列与布置要求：画在图样外围的尺寸线，与图样最外轮廓线的距离不宜小于10 mm；平行排列的尺寸线间距为7 mm～10 mm，且应保持一致；互相平行的尺寸线，应从被注轮廓线按小尺寸近、大尺寸远的顺序整齐排列。

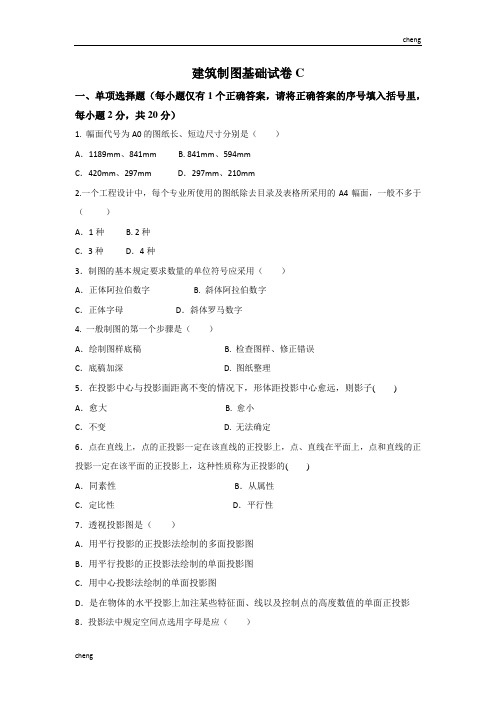

建筑制图基础试卷C一、单项选择题（每小题仅有1个正确答案，请将正确答案的序号填入括号里，每小题2分，共20分）1. 幅面代号为A0的图纸长、短边尺寸分别是（）A．1189mm、841mm B. 841mm、594mmC．420mm、297mm D．297mm、210mm2.一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（）A．1种 B. 2种C．3种D．4种3．制图的基本规定要求数量的单位符号应采用（）A．正体阿拉伯数字 B. 斜体阿拉伯数字C．正体字母D．斜体罗马数字4. 一般制图的第一个步骤是（）A．绘制图样底稿 B. 检查图样、修正错误C．底稿加深 D. 图纸整理5．在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子( ) A．愈大 B. 愈小C．不变 D. 无法确定6．点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的( )A．同素性B．从属性C．定比性D．平行性7．透视投影图是（）A．用平行投影的正投影法绘制的多面投影图B．用平行投影的正投影法绘制的单面投影图C．用中心投影法绘制的单面投影图D．是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影8．投影法中规定空间点选用字母是应（）A．大写字母B．小写字母C．右上角加一撇的小写字母D．右上角加两撇的小写字母9．如果空间点的位置用A（x，y，z）形势表示，那么它的V面投影的坐标应为（）A．a’（x，y，0）B．a’（x，0，z）C．a’（0，y，0）D．a’（0，y，z）10．侧棱垂直于底面的棱柱为（）A．正棱柱B．斜棱柱C．直棱柱D．不能确定二、补全投影图中所缺图线。

（每小题5分，共计15分）1.补全W投影图中所缺图线。

2.补全H投影图中所缺图线。

3.补全V投影图中所缺图线三、求作物体所缺面的水平投影或侧面投影。

(精华版)国家开放大学电大《建筑制图基础》机考第一套标准题库及答案盗传必究试卷总分：100 答题时间：60分钟客观题基础知识选择题（共10题，共20分）1. 投影法中规定空间点选用字母时应（）正确答案：大写字母2. 如果直线经过平面上的两个点，则直线与平面的关系是（）正确答案：直线必定在平面内3. 点在某一投影面上的投影是（）正确答案：点4. 一般制图的最后一个步骤是（）正确答案：图纸整理5. W面是指（）正确答案：侧立投影面6. 在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子( ）正确答案：愈小7. 在制图中，把光线称为（）正确答案：投影线8. 多面正投影图是（）正确答案：用平行投影的正投影法绘制的多面投影图9. 点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的( )正确答案：从属性10. 图纸上限定绘图区域的线框是指（）正确答案：图框读图选择题（共20题，共80分）图91、图9给出了物体的轴侧图，则物体侧面投影图正确的一项是（）正确答案：2、在图4中，有一个投影面缺失投影线，此投影面为（）正确答案：V面3、图2中直线AB和BC的夹角为（）正确答案：钝角4、图2中的物体应为（）正确答案：棱台5、在图1中，点A与点B是（）重影点。

正确答案：V面6、在图4中，有一个投影面缺失投影线，缺失投影线的条数为（）正确答案：2条7、在图1中，点A在点B的（）。

正确答案：正前方8、图8给出了物体的H面和W面投影，则V面投影应为（）正确答案：9、在图2中，垂直于W投影面的平面共（）个。

正确答案：210. 平面ABC和平面P交于直线MN，则下列各图完全正确的是（）正确答案：11、图7给出了物体的V面和W面投影，则H面投影应为（）正确答案：12. 在图5中，平面ABC内对H面的最大倾斜线为（）正确答案：BE13. 如图3所示，直线AB和直线BC的位置关系是（）正确答案：垂直相交14. 下列关于三棱锥三面投影图完全正确的一组是（）正确答案：15. 在图2中，平行于V投影面的直线共（）条。

建筑制图基础(答案) 2. 已知点A及直线CD的投影，（答案）3. 在三角形ABC内取一点D，使其距（答案）（答案）5. 求作圆锥被截切后的水平投影及侧面投影。

（答案）6. 根据形体的两面投影，求出第三投影。

（答案）（答案）8. 根据点的立体图，画出点的投影图，并判断可见性。

（答案）9. 已知直线AB的三面投影，求其实长及其对H面的夹角，并在直线上取一点10毫米。

（答案）（答案）11. 求直线MN与ABC平面的交点，并判别可见性。

（答案）12. 补全被截切后四棱柱体的水平投影和侧面投影。

（答案）（答案）（答案）(答案)16. 求点A到直线BC的垂直距离。

（答案）17. 在三角形ABC内作一条经过点c的水平线，使该线实长为（答案）（答案）19. 求作圆柱被截切后的水平投影及侧面投影（答案）20. 根据形体的两面投影，求出第三投影。

（答案）（答案）22. 已知点A的坐标为(15,15,20)，点说出A,B两点的相对位置。

（答案）23. 已知点A及直线CD的投影，求作一直线KD=2:3.（答案）（答案）（答案）（答案）（答案）（答案）（答案）30. 过A点作长度为30mm,a=45°的正平线（答案）31. 已知AB,CD两直线相交于K点，求（答案）（答案）33. 求正垂面与三棱锥的截交线（答案）34. 画出如图所示组合体的三面投影图（答案）（答案）36. 已知A,B两点的两面投影，试求出第三投影，并作出立体图（答案）（答案）38. 求直线MN与ABC平面的交点，并判别直线（答案）39. 已知矩形ABCI)的AC边投影和AB（答案）（答案）41. 根据所给形体的两面投影，求出第三投影（答案）（答案）43.求点A到直线CD的垂直距离aG。

即为所求实长。

(答案)44. 2.已知四边形ABCD的V投影及其两条边的投影。

（答案）（答案）46. 根据所给形体的两面投影，（答案）（答案）1.（答案）2.（答案）3.（答案）4.（答案）5.（答案）6.（答案）1.在图1中，与投影面V平行的直线(即正平线)是(A. AB)2.在图1中，与投影面V垂直的直线(即正垂线)是(D.BC)3.在图2中，与投影面H平行的平面(即水平面)是(A.△ ABC)4.在图2中，与投影面V垂直的平面(即正垂面)是(B.△ CDE)1.在图1中，与投影面W平行的直线(即侧平线)是(C. AD)。

国开期末考试《建筑制图基础》机考试题及答案(第A-1套) （试卷号2331，整套相同，祝同学们取得优异成绩！）一、基础知识选择题（共10题，共20分）1、H面是指（）。

【A】：水平投影面【B】：侧立投影面【C】：正立投影面【D】：剖切投影面答案：A2、由相互平行的投射线所产生的投影称为（）。

【A】：中心投影【B】：平行投影【C】：垂直投影【D】：正投影答案：B3、点的正投影仍然是点，直线的正投影一般仍为直线（特殊情况例外），平面的正投影一般仍为原空间几何形状的平面（特殊情况例外），这种性质称为正投影的（）。

【A】：同素性【B】：从属性【C】：定比性【D】：平行性答案：A4、投影法中规定，空间点在H面的投影选用字母时应（）。

【A】：大写字母【B】：小写字母【C】：右上角加一撇的小写字母【D】：右上角加两撇的小写字母答案：B5、在制图中，把光源称为（）。

【A】：投影中心【B】：投影线【C】：投影面【D】：投影法答案：A6、图纸的幅面的简称是（）。

【A】：图幅【B】：图框【C】：标题栏【D】：会签栏答案：A7、一般制图的第一个步骤是（）。

【A】：绘制图样底稿【B】：检查图样、修正错误【C】：底稿加深【D】：图纸整理答案：A8、直角的一边平行于某一投影面，则该直角在该投影面上的投影是（）。

【A】：锐角【B】：钝角【C】：直角【D】：不能确定答案：C9、投影面展开之后，W，H两个投影都反映形体的宽度，这种关系称为（）。

【A】：长对正【B】：高平齐【C】：高平正【D】：宽相等答案：D10、构成形体最基本的几何元素是（）。

【A】：点【B】：平面【C】：曲线【D】：直线答案：A二、读图选择题（共20题，共80分）1、在图1中，C点W面的重影点是（）。

【A】：A点【B】：B点【C】：C点【D】：D点答案：D2、图7给出了物体的侧面投影图和水平投影图，则其立面投影图应为（）。

【A】：【B】：【C】：【D】：答案：C3、图12给出了物体的轴侧图，则物体侧面投影图正确的一项是（）。

(精华版)国家开放大学电大《建筑制图基础》机考七套标准题库及答案盗传必究第一套试卷总分：100 答题时间：60分钟客观题基础知识选择题（共10题，共20分）1.点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的( )正确答案：从属性2.W面是指（）正确答案：侧立投影面3.点在某一投影面上的投影是（）正确答案：点4. 多面正投影图是（）正确答案：用平行投影的正投影法绘制的多面投影图5. 一般制图的第一个步骤是（）正确答案：绘制图样底稿6. 投影法中规定，空间点在H面的投影选用字母时应（）正确答案：大写字母7. 中心投影中，在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子（）正确答案：愈小8.在制图中，把光线称为（）正确答案：投影线9. 图纸上限定绘图区域的线框是指（）正确答案：图框10.如果直线经过平面上的两个点，则直线与平面的关系是( )正确答案：直线必定在平面内二、读图计算题11. 图6给出了物体的V面和H面投影，则W面投影应为（）正确答案：12.在图2中，垂直于W投影面的平面共（）个。

正确答案：213.图7给出了物体的V面和W面投影，则H面投影应为（）正确答案：14. 图3中，直线BC为（）正确答案：水平线15.在图5中的水平线为（）正确答案： CD16.在图5中，平面ABC内对H面的最大倾斜线为（）正确答案： BE17、图9给出了物体的轴侧图，则物体侧面投影图正确的一项是（）图9正确答案：18.图2中直线AB和BC的夹角为（）正确答案：钝角19.如图3所示，直线AB和直线BC的位置关系是（）正确答案：垂直相交20.在图2中，平行于V投影面的直线共（）条。

正确答案： 4条21.在图1中，点A与点B是（）重影点正确答案：V面22. 图8给出了物体的H面和W面投影，则V面投影应为（）正确答案：23.在图4中，有一个投影面缺失投影线，此投影面为（）正确答案：V面24.在图1中，点A在点B的（）。

建筑制图基础试卷答案个正确答案，请将正确答案1一、单项选择题（每小题仅有分）分，共20的序号填入括号里，每小题2 ）A1．图纸的幅面的简称是（．会签栏．标题栏 D图框 C B.A．图幅C）幅面代号为A2的图纸长、短边尺寸分别是（ 2.594mm 841mm、841mm B.A．1189mm、 210mm．297mm、594mmC．、420mm D ）3．图样及说明中的汉字宜采用（A ．楷体 C．隶书 DA．长仿宋体 B.黑体）标注圆弧的弧长时，表示尺寸线应以（B 4.该圆弧同心的圆弧线 B.A．箭头平行与圆弧的直线 D. C．标注圆弧的弦长 ) ．在制图中，把光源称为5(A 投影法C．投影面 D.A．投影中心 B.投影线）A 6．形成物体的最基本几何元素包括（ C．点、曲线和平面．点、直线和平面A B．点、曲线和曲面．曲面、曲线、直线D两个投影都反映形体的宽度，这种关系，H7．投影面展开之后，W ）称为（D ．宽相等．高平正 B．高平齐 C D．长对正 A ）．构成形体最基本的几何元素是（8 A精选资料，欢迎下载。

D．直线 C．点 B．平面．曲线 A ）9．投影法中规定，空间点在W面的投影选用字母时应（D．小写字母 BA．大写字母．右上角加两撇的小写字母．右上角加一撇的小写字母 DC．直角的一边平行于某一投影面，则该直角在该投影面上的投影是10 C）（D．不能确定．钝角 C．直角A．锐角 B ．C．D 108 7．D．A 9 ． 3．答案：1 2．AC． 4AB 5．A 6．A）分，共计二、补全投影图中所缺图线。

（每小题515分错分，补都对得5三得对2得分，补两条线4分，条线线一补案1.答：对条得分。

该题不、补多补多补该题不分，错补、5分，补对一条线得 2.答案：3两条都补对得得分。

精选资料，欢迎下载。

多补该题不错补、分，三条都补对得5分，23.答案：补对一条线得得分。

7三、求作物体所缺面的水平投影或侧面投影。

建筑制图基础D-1试卷总分：100 答题时间：60分钟客观题基础知识选择题（共10题，共20分）1. 两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（）A同素性B从属性C定比性D平行性参考答案：D；2. 在投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（）A愈大B愈小C不变D无法确定参考答案：A；3. 侧棱垂直于底面的棱柱为（）A正棱柱B斜棱柱C直棱柱D不能确定参考答案：C；4. 制图的基本规定要求数量的单位符号应采用（）A正体阿拉伯数字B斜体阿拉伯数字C正体字母D斜体罗马数字参考答案：C；5. 轴测投影图是（）A用平行投影的正投影法绘制的多面投影图B用平行投影的正投影法绘制的单面投影图C用中心投影法绘制的单面投影图D是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影参考答案：B；考生答案：B；试题分数：2；考生得分：26. 用于确定平面图形中各个组成部分的形状和大小的尺寸是（）A基准尺寸B定型尺寸C定位尺寸D标注尺寸参考答案：B；7. 投影法中规定，空间点在W面的投影选用字母时应（）A大写字母B小写字母C右上角加一撇的小写字母D右上角加两撇的小写字母参考答案：D；8. V面是指（）A水平投影面B侧立投影面C正立投影面D剖切投影面参考答案：C；9. 平面内对投影面的最大斜度线与平面内的该投影面的平行线两者的关系是（）A垂直B平行C相交D不能确定参考答案：A；10. 在制图中，形成投影的方法称为（）A投影中心B投影线C投影面D投影法参考答案：D；读图选择题（共20题，共80分）1.已知直线MN和直线EF均与平面ABC交于K点，则水平投影面上全部可见的线段(未给出)为（）A、f k和m kB、e k和m kC、f k和n kD、e k和n k参考答案：A；2. 图9给出了物体的V面和W面投影，则H面投影应为（）A BC D参考答案：A；3、图1中，直线AB的实际长度为（）A 2mmB 45mmC 15mmD 30mm参考答案：D；4. 在图8中，有一个投影面缺失投影线，缺失投影线的条数为（）A 1条B 2条C 3条D 4条参考答案：B；5. 图10给出了物体的V面和H面投影，则V面投影应为（）A B CD参考答案：A；6. 图6中，平面ABC为（）A 水平面B 侧平面C 正平面D 一般位置平面参考答案：A；7. 图2中，各投影面上的重影点共有（）个。

建筑制图基础作业1 答案在后面一、单项选择题（每小题仅有1个正确答案，请将正确答案的序号填入括号里，每小题2分，共20分）1。

图纸的幅面的简称是( )A.图幅 B．图框C．标题栏 D．会签栏2。

图样及说明中的汉字宜采用( )A．黑体 B．长仿宋体C．隶书 D. 楷体3。

尺寸起止符号倾斜方向与尺寸界线应成( )A．450 B．600C．900 D．18004。

在制图中，把光源称为( )A．投影法 B．投影线C．投影面 D．投影中心5。

形成物体的最基本几何元素包括( )A.点、直线和平面 B。

点、曲线和曲面C．点、曲线和平面 D。

曲面、曲线、直线6。

多面正投影图是( )A.用平行投影的正投影法绘制的多面投影图B．用平行投影的正投影法绘制的单面投影图C．用中心投影法绘制的单面投影图D．是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影7．投影法中规定空间点选用字母时应( )A.小写字母 B．大写字母C．右上角加一撇的小写字母 D．右上角加两撇的小写字母8．两直线相交的交点个数是( )A．1 B．2C．3 D．49．直角的一边平行于某一投影面，则该直角在该投影面上的投影是( )A．锐角 B．钝角C．直角 D．不能确定10.侧棱垂直于底面的棱柱为( )A.正棱柱 B．斜棱柱C．直棱柱 D．不能确定二、补全投影图中所缺图线（每小题5分。

共计15分）11．补全W投影图中所缺图线12．补全H投影图中所13. 补全V投影图中所缺图线三、求作物体所缺面的水平投影或侧面投影（每小题7分，共计28 分）14.求作圆柱体被截切后的水平投影15.求作三棱锥被截切后的侧面投影16．求作物体的侧面投影17.求作物体被截切后水平投影四、根据下面各题的要求，完成作图（每小题7分，共计21分）18.过A点作长度为30mm，a=450的正平线AB，已知B点在A点的右上方。

19．已知矩形ABCD的AB边的投影和AC边的正面投影，补全该矩形的两面投影。

建筑制图基础试题答案一、选择题1. 建筑制图中，表示墙体厚度的线型是：A. 粗实线B. 细实线C. 虚线D. 中断线答案：A. 粗实线2. 在建筑平面图中，通常用来表示门窗位置的符号是：A. 圆形B. 矩形C. 正方形D. 椭圆形答案：B. 矩形3. 以下哪个视图不是建筑立面图的组成部分？A. 正立面B. 背立面C. 侧立面D. 地面平面答案：D. 地面平面4. 建筑剖面图中，表示室内外高差的线是：A. 标高线B. 参考线C. 中心线D. 对齐线答案：A. 标高线5. 在建筑制图中，用于表示材料质感的图例是：A. 索引图例B. 详图图例C. 材料图例C. 尺寸图例答案：C. 材料图例二、填空题1. 在建筑制图中，__________是用来表示建筑元素在不同高度上的位置关系。

答案：标高2. 建筑详图中，__________是用来展示建筑构件细节和构造方式的图示。

答案：详图3. 为了确保施工过程中的准确性，建筑制图中通常会包含__________来指导施工人员。

答案：施工说明4. 在建筑制图中，__________是用来表示墙体、楼板等构件内部结构的图示。

答案：剖面5. 建筑平面图中，__________是用来表示家具、设备等非结构性元素的位置。

答案：陈设三、判断题1. 建筑制图中的尺寸线应该使用细实线表示。

（对/错）答案：对2. 建筑立面图中不需要表示出门窗的开启方式。

（对/错）答案：错3. 建筑剖面图和截面图是同一个概念的不同叫法。

（对/错）答案：错4. 在建筑制图中，所有的文字说明都应该使用正楷字体以保证清晰易读。

（对/错）答案：错5. 建筑制图中，索引图例的作用是为了指引读者找到相关的详图或图纸。

（对/错）答案：对四、简答题1. 请简述建筑制图中尺寸标注的基本规则。

答案：建筑制图中的尺寸标注应遵循以下基本规则：尺寸线应清晰、准确，避免交叉；尺寸数字应放置在便于阅读的位置，通常位于尺寸线的上方或旁边；尺寸应包括必要的单位标识；对于复杂的构件，应使用引出线进行标注，以避免图纸混乱。
