离心泵的性能参数与特性曲线泵的性能及相互之间的关系是选泵和进行流量调节的依据。
离心泵的主要性能参数有流量、压头、效率、轴功率等。
它们之间的关系常用特性曲线来表示。
特性曲线是在一定转速下，用20℃清水在常压下实验测得的。
（一）离心泵的性能参数1、流量离心泵的流量是指单位时间内排到管路系统的液体体积，一般用Q表示，常用单位为l/s、m3/s或m3/h等。
离心泵的流量与泵的结构、尺寸和转速有关。
2、压头（扬程)离心泵的压头是指离心泵对单位重量（1N）液体所提供的有效能量，一般用H表示，单位为J/N或m。
压头的影响因素在前节已作过介绍。
3、效率离心泵在实际运转中，由于存在各种能量损失，致使泵的实际（有效）压头和流量均低于理论值，而输入泵的功率比理论值为高。
反映能量损失大小的参数称为效率。
离心泵的能量损失包括以下三项，即(1)容积损失即泄漏造成的损失，无容积损失时泵的功率与有容积损失时泵的功率之比称为容积效率ηv。
闭式叶轮的容积效率值在0.85～0.95。
(2)水力损失由于液体流经叶片、蜗壳的沿程阻力，流道面积和方向变化的局部阻力，以及叶轮通道中的环流和旋涡等因素造成的能量损失。
这种损失可用水力效率ηh来反映。
额定流量下，液体的流动方向恰与叶片的入口角相一致，这时损失最小，水力效率最高，其值在0.8～0.9的范围。
(3)机械效率由于高速旋转的叶轮表面与液体之间摩擦，泵轴在轴承、轴封等处的机械摩擦造成的能量损失。
机械损失可用机械效率ηm来反映，其值在0.96～0.99之间。
离心泵的总效率由上述三部分构成，即η=ηvηhηm（2-14）离心泵的效率与泵的类型、尺寸、加工精度、液体流量和性质等因素有关。
通常，小泵效率为50～70％，而大型泵可达90％。
4、轴功率N由电机输入泵轴的功率称为泵的轴功率，单位为W或kW。
离心泵的有效功率是指液体在单位时间内从叶轮获得的能量，则有Ne = HgQρ（2-15）式中Ne------离心泵的有效功率，W；Q--------离心泵的实际流量，m3/s；H--------离心泵的有效压头，m。

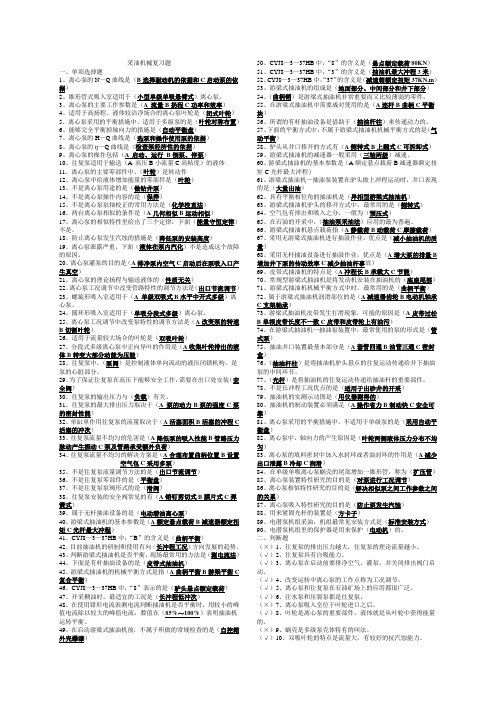

采油机械复习题一、单项选择题1、离心泵的N—Q曲线是（B选择驱动机的依据和C启动泵的依据）2、锥形管式吸入室适用于（小型单级单吸悬臂式）离心泵。
3、离心泵的主要工作参数是（A 流量B扬程C功率和效率）4、适用于高扬程、液体较洁净场合的离心泵叶轮是（闭式叶轮）5、离心泵采用的平衡措施中，适用于多级泵的是（叶轮对称布置）6、能够完全平衡掉轴向力的措施是（自动平衡盘）7、离心泵的H—Q曲线是（选泵和操作使用泵的依据）8、离心泵的ŋ—Q曲线是（检查泵经济性的依据）9、离心泵的操作包括（A 启动、运行B倒泵、停泵）10、往复泵适用于输送（A 高压B小流量C高粘度）的液体11、离心泵的主要零部件中，（叶轮）是转动件12、离心泵中给液体增加能量的零部件是（叶轮）13、不是离心泵用途的是（做钻井泵）14、不是离心泵操作内容的是（保养）15、不是离心泵泵轴校正的常用方法是（化学校直法）16、两台离心泵相似的条件是（A几何相似B运动相似）17、离心泵的相似特性里给出了三个定律，下面（能量守恒定律）不是。
18、防止离心泵发生汽蚀的措施是（降低泵的安装高度）19、离心泵泄露严重，下面（液体在泵内汽化）不是造成这个故障的原因。
20、离心泵灌泵的目的是（A排净泵内空气C启动后在泵吸入口产生真空）21、离心泵的理论扬程与输送液体的（性质无关）22、离心泵工况调节中改变管路特性的调节方法是（出口节流调节）23、螺旋形吸入室适用于（A 单级双吸式B水平中开式多级）离心泵。
24、圆环形吸入室适用于（单吸分段式多级）离心泵。
25、离心泵工况调节中改变泵特性的调节方法是（A改变泵的转速B切割叶轮）26、适用于流量较大场合的叶轮是（双吸叶轮）27、分段式多级离心泵中正向导叶的作用是（A收集叶轮排出的液体B转变大部分动能为压能）28、往复泵中，（泵阀）是控制液体单向流动的液压闭锁机构，是泵的心脏部分。
29、为了保证往复泵在高压下能够安全工作，需要在出口处安装（安全阀）30、往复泵的输出压力与（负载）有关。
离心泵的性能参数与特性曲线泵的性能及相互之间的关系是选泵和进行流量调节的依据。
离心泵的主要性能参数有流量、压头、效率、轴功率等。
它们之间的关系常用特性曲线来表示。
特性曲线是在一定转速下，用20℃清水在常压下实验测得的。
（一）离心泵的性能参数1、流量离心泵的流量是指单位时间内排到管路系统的液体体积，一般用Q表示，常用单位为l/s、m3/s或m3/h等。
离心泵的流量与泵的结构、尺寸和转速有关。
2、压头（扬程)离心泵的压头是指离心泵对单位重量（1N）液体所提供的有效能量，一般用H表示，单位为J/N或m。
压头的影响因素在前节已作过介绍。
3、效率离心泵在实际运转中，由于存在各种能量损失，致使泵的实际（有效）压头和流量均低于理论值，而输入泵的功率比理论值为高。
反映能量损失大小的参数称为效率。
离心泵的能量损失包括以下三项，即(1)容积损失即泄漏造成的损失，无容积损失时泵的功率与有容积损失时泵的功率之比称为容积效率ηv。
闭式叶轮的容积效率值在0.85～0.95。
(2)水力损失由于液体流经叶片、蜗壳的沿程阻力，流道面积和方向变化的局部阻力，以及叶轮通道中的环流和旋涡等因素造成的能量损失。
这种损失可用水力效率ηh来反映。
额定流量下，液体的流动方向恰与叶片的入口角相一致，这时损失最小，水力效率最高，其值在0.8～0.9的范围。
(3)机械效率由于高速旋转的叶轮表面与液体之间摩擦，泵轴在轴承、轴封等处的机械摩擦造成的能量损失。
机械损失可用机械效率ηm来反映，其值在0.96～0.99之间。
离心泵的总效率由上述三部分构成，即η=ηvηhηm（2-14）离心泵的效率与泵的类型、尺寸、加工精度、液体流量和性质等因素有关。
通常，小泵效率为50～70％，而大型泵可达90％。
4、轴功率N由电机输入泵轴的功率称为泵的轴功率，单位为W或kW。
离心泵的有效功率是指液体在单位时间内从叶轮获得的能量，则有Ne = HgQρ（2-15）式中Ne------离心泵的有效功率，W；Q--------离心泵的实际流量，m3/s；H--------离心泵的有效压头，m。
离心泵是一种常见的流体输送设备，广泛应用于工业生产和民用领域。
在使用离心泵时，往往需要对其流量进行调节，以满足不同的工艺要求或使用场合。
流量调节的方法有很多种，每种方法都有其特点和适用范围。
本文将简要介绍离心泵流量调节的方法及各自特点。
一、调节叶片角度离心泵的叶轮是在泵内旋转，它的叶片角度的改变可以改变泵的性能，从而达到调节流量的目的。
这种方法通过调节叶轮的转速和叶片的角度来改变流道的截面积，从而改变流体通过泵的流量。
这种方法的特点是调节范围大，可以在一定范围内实现较大的流量调节，但是调节复杂，需要专业的技术人员进行操作。
二、改变泵的入口和出口阀门的开度通过改变泵的入口和出口阀门的开度来调节流量。
当阀门开度越大，流量越大，反之，阀门开度越小，流量越小。
这种方法的特点是调节简单，操作方便，但是调节范围较小，且对阀门的严密性要求较高，如果阀门密封不严，会影响泵的工作效率。
三、改变泵的转速通过改变泵的电机转速来调节泵的流量。
当转速增大时，流量增大，反之，流量减小。
这种方法的特点是调节范围大，操作方便，但是需要有专业的设备来实现转速调节，且不同泵的转速范围不同，有些泵转速调节范围较小。
四、安装变频器控制器通过安装变频器控制器来实现调节泵的流量。
变频器控制器可以精细调节泵的转速，从而实现流量的精确控制。
这种方法的特点是调节精度高，范围大，可实现连续无级调节，但是安装成本较高，需要有专业的技术人员进行操作。
五、改变泵的叶轮直径通过更换不同直径的叶轮来实现流量的调节。
更换大直径的叶轮可以增大泵的流量，更换小直径的叶轮可以减小泵的流量。
这种方法的特点是操作简单，不需要专业的技术人员进行操作，但是更换叶轮需要停机维护，对生产有一定的影响。
总结起来，离心泵的流量调节方法有很多种，每种方法都有其特点和适用范围。
在实际应用中，选择合适的调节方法需综合考虑系统的要求、设备的性能和经济成本等因素，综合分析，选择最合适的流量调节方法才能更好地满足工业生产和民用需求。
离心泵串并联及工况调节综合实验
一、实验目的
1．绘制两台离心泵串联运行工况调节图；
2．绘制两台离心泵并联运行工况调节图（共用管路节流调节方式）：
二．实验装置
1．离心泵、电动机、管路系统（包括管路、阀门、水箱等）；
2．真空表、压力表；玻璃转子流量计
三．实验原理
离心泵实验系统布置图如下图
图1 离心泵实验系统布置图
1—电动机；2—离心式水泵；3—压力表；4—转子流量计；5—2”弯头；6—真空表
7—三通；8—闸阀；9—水箱；；10—逆止阀
四．实验步骤
1．检查管路是否接好，流量计中水是否充满。
2．离心泵阀门全开，联好线路，打开电源开关。
3．将管路调制离心泵串联运行，稳定后，从小到大调节阀门开度，观察记录压力表，真空表和流量计的读数，流量每次增加3~5格，共做十一次。
4．将管路调制离心泵并联运行，稳定后，从小到大调节共用管路阀门开度，观察记录压力表，真空表和流量计的读数，流量每次增加3~5格，共做十一次。
五．实验数据记录与处理
1．原始数据
当地重力加速度：g= m/s2；水池距离地面高度： cm；
测试水温：t= ℃；该温度下水的密度：ρ= kg/m3（查表）；
1#离心泵出口截面中心与进口截面中心的高度差∆z= m；
2#离心泵出口截面中心与进口截面中心的高度差∆z= m；
2实验数据记录与处理
表2
3．两台离心泵串联运行工况调节图
4．两台离心泵并联运行工况调节图（共用管路节流调节）
六、注意事项
1．实验过程中，禁止沙粒抽进泵体。
2．长期停用时，开启前请先拨动叶片，确定转动灵活再接电源。
3．越冬前，请排净泵内积水一方冻裂。

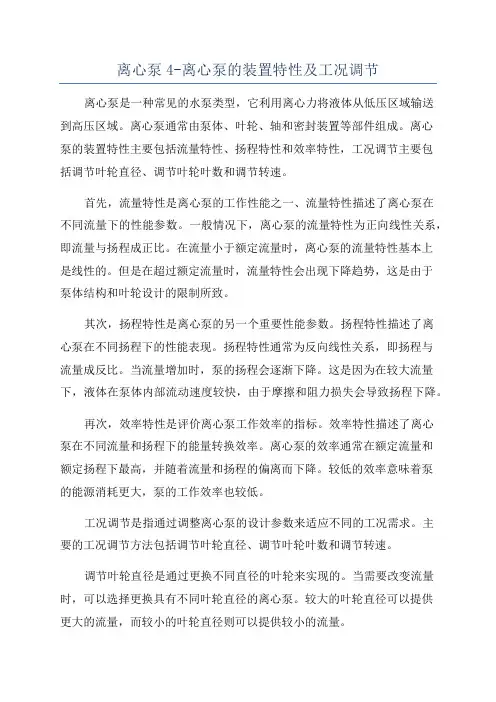

离心泵4-离心泵的装置特性及工况调节离心泵是一种常见的水泵类型，它利用离心力将液体从低压区域输送到高压区域。
离心泵通常由泵体、叶轮、轴和密封装置等部件组成。
离心泵的装置特性主要包括流量特性、扬程特性和效率特性，工况调节主要包括调节叶轮直径、调节叶轮叶数和调节转速。
首先，流量特性是离心泵的工作性能之一、流量特性描述了离心泵在不同流量下的性能参数。
一般情况下，离心泵的流量特性为正向线性关系，即流量与扬程成正比。
在流量小于额定流量时，离心泵的流量特性基本上是线性的。
但是在超过额定流量时，流量特性会出现下降趋势，这是由于泵体结构和叶轮设计的限制所致。
其次，扬程特性是离心泵的另一个重要性能参数。
扬程特性描述了离心泵在不同扬程下的性能表现。
扬程特性通常为反向线性关系，即扬程与流量成反比。
当流量增加时，泵的扬程会逐渐下降。
这是因为在较大流量下，液体在泵体内部流动速度较快，由于摩擦和阻力损失会导致扬程下降。
再次，效率特性是评价离心泵工作效率的指标。
效率特性描述了离心泵在不同流量和扬程下的能量转换效率。
离心泵的效率通常在额定流量和额定扬程下最高，并随着流量和扬程的偏离而下降。
较低的效率意味着泵的能源消耗更大，泵的工作效率也较低。
工况调节是指通过调整离心泵的设计参数来适应不同的工况需求。
主要的工况调节方法包括调节叶轮直径、调节叶轮叶数和调节转速。
调节叶轮直径是通过更换不同直径的叶轮来实现的。
当需要改变流量时，可以选择更换具有不同叶轮直径的离心泵。
较大的叶轮直径可以提供更大的流量，而较小的叶轮直径则可以提供较小的流量。
调节叶轮叶数是通过更换具有不同叶数的叶轮来实现的。
叶轮的叶数越多，泵的流量越大，扬程越小；叶数越少，泵的流量越小，扬程越大。
调节转速是通过更改驱动泵的电机的转速来实现的。
调节转速可以在一定程度上改变泵的流量和扬程。
当需要改变流量和扬程时，可以通过改变电机的转速来实现。
综上所述，离心泵的装置特性包括流量特性、扬程特性和效率特性。

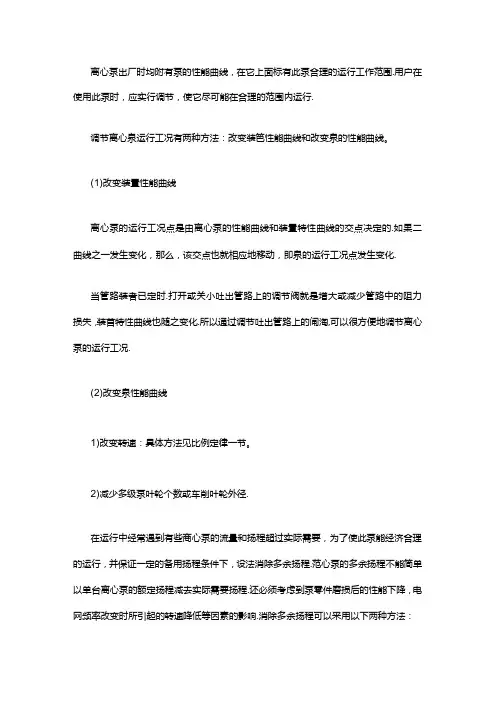

离心泵出厂时均附有泵的性能曲线，在它上面标有此泵合理的运行工作范围.用户在使用此泵时，应实行调节，使它尽可能在合理的范围内运行.调节离心泉运行工况有两种方法：改变装笆性能曲线和改变泉的性能曲线。
(1)改变装置性能曲线离心泵的运行工况点是由离心泵的性能曲线和装置特性曲线的交点决定的.如果二曲线之一发生变化，那么，该交点也就相应地移动，即泉的运行工况点发生变化.当管路装者已定时.打开或关小吐出管路上的调节阀就是增大或减少管路中的阻力损失，装首特性曲线也随之变化.所以通过调节吐出管路上的闸淘,可以很方便地调节离心泵的运行工况.(2)改变泉性能曲线1)改变转速：具体方法见比例定律一节。
2)减少多级泵叶轮个数或车削叶轮外径.在运行中经常遇到有些商心泵的流量和扬程超过实际需要，为了使此泵能经济合理的运行，并保证一定的备用扬程条件下，设法消除多余扬程.范心泵的多余扬程不能简单以单台离心泵的额定扬程减去实际需要扬程.还必须考虑到泵零件磨损后的性能下降，电网频率改变时所引起的转速降低等因素的影响.消除多余扬程可以采用以下两种方法：对多级泉可以拆除叶轮，拆除叶轮应在吐出端进行。
如在吸入端拆除叶轮，能使吸入侧阻力增加出现汽蚀现象.分段式多级泵可以拆除中段.但此时必须换轴。
也可以只拆除多级泉叶轮而保留中段就可以不换轴，只是增加一些扬程损失.对多余扬程不只拆除一级叶轮的多级泵和一般单级泵，常采用车削叶轮外径来消除多余扬程.具体方法如下.叶轮的切割员和切割后的性能变化关系如下：(切割后的参数用角标-表示)Q7Q=D2'∕D2即D√=DXQ7Q)H'∕H=(D2'∕D2)2即D2=D2(H,∕H)V2.P7P=(D2'∕D2)3即D2'=D2(P7P)1∕∖可用上述公式来初步确定叶轮切割量，但具体切割量还应参考性能曲线和切割后的性能变化来确定一般情况下要分几次进行切割，而并不是一次切割到位，这样则可以避免切割后扬程不足.例:EAPI00-250工作参数QN=220r∩7h H N=7011I选用直径为250mm的叶轮，由曲线可知当流H Q=220mVh时，扬程H=73m4此时叶轮需要要进行切割，切割后叶轮直径用上式计算可得：D2-=D2(H7H N)V2=250(70∕73)1∕2=244.8mm如将百径切割到244.8mm性能曲线将发生变化如下图。
离心泵常用调节方式离心泵在水利、化工等行业应用十分广泛，对其工况点的选择和能耗的分析也日益受到重视。
所谓工况点，是指水泵装置在某瞬时的实际出水量、扬程、轴功率、效率以及吸上真空高度等，它表示了水泵的工作能力。
通常，离心泵的流量、压头可能会与管路系统不一致，或由于生产任务、工艺要求发生变化，需要对泵的流量进行调节，其实质是改变离心泵的工况点。
除了工程设计阶段离心泵选型的正确与否以外，离心泵实际使用中工况点的选择也将直接影响到用户的能耗和成本费用。
因此，如何合理地改变离心泵的工况点就显得尤为重要。
油桶泵离心泵的工作原理是把电动机高速旋转的机械能转化为被提升液体的动能和势能，是一个能量传递和转化的过程。
根据这一特点可知，离心泵的工况点是建立在水泵和管道系统能量供求关系的平衡上的，只要两者之一的情况发生变化，其工况点就会转移。
工况点的改变由两方面引起：一.管道系统特性曲线改变，如阀门节流；二.水泵本身的特性曲线改变，如变频调速、切削叶轮、水泵串联或并联。
下面就这几种方式进行分析和比较：一、阀门节流改变离心泵流量最简单的方法就是调节泵出口阀门的开度，而水泵转速保持不变(一般为额定转速)，其实质是改变管路特性曲线的位置来改变泵的工况点。
如图1所示，水泵特性曲线Q-H与管路特性曲线Q-∑h的交点A为阀门全开时水泵的极限工况点。
关小阀门时，管道局部阻力增加，水泵工况点向左移至B点，相应流量减少。
阀门全关时，相当于阻力无限大，流量为零，此时管路特性曲线与纵坐标重合。
从图1可看出，以关小阀门来控制流量时，水泵本身的供水能力不变，扬程特性不变，管阻特性将随阀门开度的改变而改变。
这种方法操作简便、流量连续，可以在某一最大流量与零之间随意调节，且无需额外投资，适用场合很广。
但节流调节是以消耗离心泵的多余能量(图中阴影部分)来维持一定的供给量，离心泵的效率也将随之下降，经济上不太合理。
二、变频调速工况点偏离高效区是水泵需要调速的基本条件。
离心泵运行工况的优化与调节在工农业生产的各行各业和人们的日常生活中，离心泵发挥着不可替代的重要作用，是实现液体输送的主要设备之一。
但是，离心泵的实际运行工况的效率却是偏低，而且能耗过大，造成费用的增多和浪费，不利于企业的发展和盈利。
为此，就需要对离心泵运行的工况进行优化与调节，以减少损失，提高效率。
一、离心泵运行效率低的原因分析1、离心泵的运行工况点偏离了设计工况造成效率低下设计离心泵时，根据给定的一组流量Q扬程H与转速n 值、按水力效率n最高的要求进行计，如果计算符合这一组参数的工作情况就称为水泵的设计工况点。
水泵铭牌中所列出的数值即为设计工况下的参数值，它是该水泵最经济工作的一个点。
但是在实际运行中，水泵的工作流量和扬程往往是在某一个区间内变化着的，流量和扬程均不同于设计值。
水泵装置在某瞬时的实际出水量、扬程、轴功率、效率以及允许吸上真空高度等称为水泵装置的实际工况点。
我们所说的求离心泵的工况点指的就是实际工况点，它表示了水泵装置的工作能力。
在选泵时及运行中，应使泵装置的实际工况点尽量接近水泵的设计工况点，落在高效段内。
2、离心泵内的各种损失造成离心泵运行效率下降液体流过叶轮的损失包括机械损失、流动损失和泄漏损失，与之相应的离心泵的效率分为机械效率、水力效率和容积效率。
机械损失包括叶轮的轮盖和轮盘外侧与液体之间摩擦而消耗的轮阻损失、轴承和填料函内的摩擦损失；泄漏损失包括由叶轮密封环处和级间以及轴向力平衡机构处的泄漏损失；流动损失由液体流过叶轮、蜗壳、扩压器产生的沿程摩擦损失以及流过上述各处的局部阻力损失包括流体流入叶道以及转能装置时产生的冲击损失，其损失的大部分转变为热量为流体所吸收。
3、管路效率低当被输送液体流量或扬程发生变化，经常见到的处理方法是调节阀门，这一方法虽然方便，但是也存在缺点，就是会造成管路阻力损失过大，使离心泵在低效率状态下运行。
4、离心泵自身效率低保证离心泵运行效率高首先应该选择高效离心泵, ，如分段式多级离心泵本身的效率较高，而IS 型单级单吸离心泵的效率则较低。
《泵与压缩机》课程教学（自学）基本要求编者：王振波作业第一章作业题1-1．一台离心泵从开口水池内吸水，其装置如题1图所示，H g1=4.4m，吸入管直径d1=0.1m。
设泵的流量为34m3/h，吸入管内摩擦阻力系数为λ=0.02，吸入管总当量长度为18m。
试计算输水时，泵入口处真空表的读数为多少mmHg(1mmHg=133.322Pa)？其绝对压力为多少mmH2O(1mmH2O=9.80665Pa)？题1图1-3．设某离心水泵流量Q=0.025m3/s，排出管压力表读数为323730Pa，吸入管真空表读数为39240Pa，表为差为0.8m。
吸入管直径为100mm，排出管直径为75mm。
电动机功率表读数为12.5kW，电动机效率为0.93。
泵与电动机采用直联。
试计算离心泵的轴动率、有效功率和泵的总效率。
1-4．某输送油品德离心泵装置如题4图所示，试计算泵需要提供的实际扬程。
已知：油品密度为850kg/m3；罐Ⅰ内压力p1=196133Pa(绝)；罐Ⅱ内压力p2=176479.7Pa(绝)；H1=8m，H2=14m，H3=4m；吸入管内损失h s=1m，排出管损失h d=25m，经过加热炉时的压降Δp=1372930Pa；吸入管与排出管管径相同。
题4图1-14．有一离心水泵，当转速n=2900r/min时，流量Q=9.5m3/min，扬程H=120m。
另有一台与此泵相似的离心水泵，流量Q=38 m3/min，扬程H=80m，问叶轮的转速应为多少？1-17．已知离心水泵的性能参数如同题13，试分别计算：（1）转速n不变(2900r/min)，将叶轮外径D2切割到208mm，求各对应点的参数并绘出性能曲线。
（2）若要求工作点为Q=40m3/h，H=50m，问此时泵的叶轮应切割到多少？是否在允许切割范围内？1-21．某离心油泵装置如题21图所示。
已知罐内油面压力p A与油品饱和蒸汽压力p v相等，该泵转速n=1450r/min，最小汽蚀余量Δh r=k0Q2，吸入管内流动阻力损失h f=k1Q2，试求：（1）当H g1=8m，Q=0.5m3/min时，泵的[Δh]=4.4m，吸入管路阻力损失h f=2m，此时泵能否正常吸入?（2）保持Q=0.5m3/min时，液面下降到什么位置泵开始发生汽蚀？（3）当H g1=4m时，若保证泵安全运转，泵的最大流量为多少？(设此时k0，k1不变)（4）若将泵的转速提高到nˊ=2900r/min，还能否正常吸入？题21图1-29．某水泵运行时的参数为：扬程H=35m，流量Q=10m3/h，转速n=1440r/min。
