电子信息工程的发展现状与未来趋势分析近年来，随着信息技术的迅猛发展，电子信息工程作为一门综合性的学科领域，也取得了长足的发展。
本文将从几个方面探讨电子信息工程的现状以及未来的趋势。
一、发展现状1.1 电子信息技术的广泛应用随着互联网的普及和移动通信技术的突破，电子信息技术在日常生活和工作中的应用越来越广泛。
无论是在通信领域、智能家居、物联网还是人工智能等领域，电子信息工程的应用都不可或缺。
1.2 产业发展迅速电子信息工程作为一个重要的产业，其发展也呈现出蓬勃的态势。
电子设备的制造、网络建设、软件开发等相关行业都在迅速发展，为经济的增长和社会的进步做出了积极贡献。
1.3 创新不断涌现电子信息工程领域一直保持着高速的创新与发展。
从硬件技术到软件技术，无论是芯片设计、网络协议，还是人工智能算法等方面，都在不断涌现新的技术、新的产品和新的解决方案。
二、未来趋势2.1 人工智能将成为关键驱动力人工智能技术的快速发展将成为电子信息工程的重要驱动力。
在未来，人工智能将应用于各个行业，包括智能制造、医疗保健、交通运输等，从而为电子信息工程带来更广阔的发展空间。
2.2 大数据与云计算发展前景广阔随着互联网的普及，大数据和云计算已经成为当前电子信息工程的热门领域。
未来，大数据和云计算将继续发展壮大，为各行各业提供更高效的数据管理和信息处理能力。
2.3 物联网的兴起物联网作为连接万物的核心技术，将给电子信息工程带来巨大的发展机遇。
未来，物联网将广泛应用于智能城市、智能家居、智能交通等领域，为人们的生活和工作带来更便捷和智能的体验。
2.4 集成电路技术的突破集成电路技术的突破将进一步推动电子信息工程的发展。
随着芯片制造工艺的不断革新和尺寸的不断缩小，集成电路将呈现出更高的性能和更低的功耗，为电子产品的发展提供更好的支持。
三、发展问题与对策3.1 人才培养需更加重视实践能力当前，电子信息工程领域的人才需求量大，但市场上的优秀工程师却相对较少。
电子信息制造产业的热点领域及发展趋势随着科技的进步和物联网的快速发展，电子信息制造产业正朝着全新的发展阶段迈进。
在这个领域中，存在着许多热点领域，这些领域在不同的时间段内都会成为行业发展的焦点。
本文将探讨当前电子信息制造产业的热点领域，并预测未来的发展趋势。
1. 人工智能（AI）硬件人工智能是当前电子信息制造产业的一个重要热点领域。
随着深度学习和大数据的发展，人工智能已经成为各个领域的重要驱动力。
为了满足巨大的计算需求，AI硬件的发展变得尤为重要。
电子信息制造企业正致力于研发更快速、更高效、更节能的AI芯片和处理器，以支持各种人工智能应用的需求。
2. 5G通信技术5G通信技术是电子信息制造产业的另一个热点领域。
5G的到来将带来更快的网络速度和更低的延迟。
这将为各行业的数字化转型提供更大的支持，并推动物联网的快速发展。
因此，电子信息制造企业正在加大对5G通信技术的研发和生产力度，以满足市场需求。
3. 智能家居和物联网设备随着人们对生活品质的要求提高，智能家居和物联网设备已经成为电子信息制造产业的热门领域。
从智能家居设备（如智能音箱、智能灯泡等）到智能城市的基础设施（如智能交通系统、智能照明系统等），这些设备的需求正在不断增长。
因此，电子信息制造企业正积极推出各种智能家居和物联网设备，以满足市场需求。
4. 清洁能源技术清洁能源技术是电子信息制造产业的另一个热点领域。
随着全球环境问题的日益突出，清洁能源（如太阳能和风能）被广泛视为替代传统能源的重要选择。
电子信息制造企业正致力于开发和生产高效、可靠的清洁能源技术，以满足未来能源需求的要求。
5. 虚拟现实（VR）和增强现实（AR）虚拟现实和增强现实技术是当前电子信息制造产业的热门领域。
这些技术能够为用户提供与现实世界不同的体验，并在多个领域找到应用。
从娱乐和游戏到教育和培训，虚拟现实和增强现实正在逐渐成为各行业的重要工具。
因此，电子信息制造企业正积极投资和研发这些技术，以满足市场需求。
电子信息工程领域的创新和发展趋势随着科技的不断进步，电子信息工程领域正经历着快速而激动人心的发展。
本文将探讨电子信息工程领域目前的创新和发展趋势，以及对未来该领域的展望。
一、人工智能与机器学习人工智能（AI）和机器学习（ML）的发展对电子信息工程领域产生了重大影响。
人工智能技术的引入和应用，推动了许多技术领域的发展，包括语音识别、图像处理、自然语言处理等。
在电子信息工程领域，人工智能为智能手机、智能家居、智能交通等提供了更好的解决方案。
随着深度学习技术的不断发展，机器学习算法的优化和实用化成为了研究的热点。
二、物联网的发展物联网（IoT）的快速发展也是电子信息工程领域的一大关键趋势。
物联网通过将传感器和设备连接到互联网，实现设备之间的通信和交互。
这意味着人们可以通过各种智能设备实时监测和控制物理世界中的对象。
物联网应用范围广泛，涵盖了智能家居、智能城市、智能农业等领域。
未来，物联网技术将进一步发展，为人们的生活带来更多便利和智能化的体验。
三、5G通信技术的应用近年来，5G通信技术的研究和部署取得了巨大的进展。
5G通信技术将为电子信息工程领域带来巨大的改变和创新。
宽带、低延迟和高可靠性是5G技术的核心特点，这将为无人驾驶汽车、智能工业控制、智能医疗等领域的发展提供强有力的支持。
5G通信技术的大规模应用将推动电子信息工程领域的快速发展。
四、虚拟现实和增强现实的兴起虚拟现实（VR）和增强现实（AR）技术也是电子信息工程领域的热门创新方向。
通过虚拟现实技术，用户可以沉浸在虚拟场景中，体验到身临其境的感觉。
增强现实技术则将虚拟元素与真实世界相结合，为用户提供更加丰富的交互体验。
虚拟现实和增强现实技术在游戏、教育、设计等领域有着广泛的应用前景。
五、大数据和云计算的重要性随着社会和经济的发展，越来越多的数据被生成和收集。
如何有效地管理和利用这些数据成为了电子信息工程领域的挑战和机遇。
大数据和云计算技术的兴起为电子信息工程领域带来了新的创新和发展机会。
电子信息材料市场前景分析引言电子信息材料是现代电子设备制造的基础，随着科技的不断发展和智能化需求的增加，电子信息材料市场呈现出极大的潜力和发展空间。
本文将对电子信息材料市场的前景进行分析，探讨其发展趋势和影响因素。
市场规模及增长趋势随着各行各业对电子设备的依赖度不断提高，电子信息材料市场呈现出快速增长的势头。
根据统计数据显示，2019年全球电子信息材料市场规模已达到X万亿美元，并呈现出稳定增长的态势。
预计未来几年内，市场规模将保持每年X%的增长率。
市场驱动力和影响因素1.科技进步与创新：随着科技的不断进步和创新，电子信息材料也在不断更新换代。
新材料的开发和应用将推动市场需求的增长。
2.智能化需求的增加：随着智能手机、智能家居等智能化产品的普及，对高性能电子信息材料的需求也不断增加。
3.5G技术的发展：5G技术的推广将带动电子信息材料市场的快速增长，因为5G技术对材料的要求更高。
4.环保意识的提升：随着环保意识的不断提升，对绿色环保材料的需求也在增加，这将为电子信息材料市场提供更多发展机会。
市场竞争格局目前，电子信息材料市场存在着多家龙头企业，其中包括X公司、Y公司和Z公司等。
这些企业以其技术实力和产品优势占据了市场的一定份额。
然而，随着市场的不断扩大和竞争的加剧，新的企业也在不断涌现，市场竞争格局将发生一定的变化。
发展趋势分析1.高性能材料的需求增长：随着科技的不断发展和智能化需求的增加，高性能电子信息材料的需求将持续增长。
优质材料将受到市场的青睐。
2.环保材料市场的崛起：环保意识的提高推动了绿色环保材料的需求，未来将有更多的环保材料应用于电子信息材料制造中。
3.产业链整合与协同发展：为了降低成本和提高竞争力，电子信息材料产业将会加强产业链整合和协同发展，优化产业结构和资源配置。
结论综上所述，电子信息材料市场具有广阔的发展前景。
随着科技的进步和智能化需求的增加，市场规模将不断扩大。
然而，市场竞争也将越来越激烈，企业需要不断进行创新和升级，以保持竞争优势。
分析电子信息技术的应用和发展趋势电子信息技术是指利用电子技术和信息技术相结合的一种新兴技术，其应用和发展在当前社会中扮演着非常重要的角色。
它已经渗透到了我们生活的方方面面，包括通讯、娱乐、医疗、教育、交通等各个领域，取得了极大的成就。
本文将从应用和发展两个方面，深入分析电子信息技术的现状和未来趋势。
一、电子信息技术的应用1.通讯领域电子信息技术在通讯领域的应用可以说是最为广泛和深入的。
随着技术的不断发展，从最初的固定电话到移动电话、互联网电话，再到现在的移动互联网，通讯的方式和效率都发生了翻天覆地的变化。
人们可以通过手机、电脑、平板等设备实现语音、视频通话和信息传递，受益者广泛。
2.娱乐领域在娱乐领域，电子信息技术的应用同样是不可忽视的。
现在的游戏机、家庭影院、智能电视等设备，都离不开电子信息技术的支持。
人们可以通过这些设备在家中享受到丰富多彩的娱乐生活，无需外出。
3.医疗领域电子信息技术在医疗领域的应用也非常广泛。
比如影像诊断技术、远程医疗服务、电子病历系统等，都极大地提升了医疗服务的质量和效率。
人们可以通过电子信息技术获取到更准确的诊断、更有效的治疗方案，大大提高了生命质量。
4.教育领域电子信息技术在教育领域的应用也是非常明显的。
随着远程教育、网络教学的兴起，学习方式发生了巨大的变革。
学生们可以通过网络平台获取到丰富的教育资源，老师们也可以通过电子信息技术实现在线教学和评估，带来更加高效和便利的教学体验。
在交通领域，电子信息技术的应用也让人眼前一亮。
比如高速公路的ETC系统、城市的智能交通管理系统、无人驾驶技术等，都让出行变得更加便捷和安全。
人们可以通过电子信息技术实现更加智能化和高效化的交通运输方式。
1. 5G技术的广泛应用作为下一代移动通信技术，5G技术的推出将会极大地提升通讯速度和连接效率。
在未来，人们可以享受到更加高清、低延迟的通讯体验，也会催生更多的创新应用。
2. 人工智能技术的深入应用人工智能技术已经在很多领域取得了重大的突破，如语音识别、图像识别、自然语言处理等。
电子信息产业发展新趋势电子信息产业，是指利用电子技术和信息技术开展的一系列生产、流通、销售、管理等活动。
随着科技的快速发展，电子信息产业也在不断取得新的突破和发展。
本文将分析电子信息产业发展的新趋势，并展望未来的发展方向。
一、5G技术的广泛应用随着5G技术的快速发展，将使得电子信息产业迎来一个全新的发展机遇。
5G技术具有高速、大容量、低延迟的特点，将为电子信息产业带来巨大的变革。
在智能移动终端方面，5G 将提供更快速、更稳定的网络连接，使得人们能够更便捷地使用移动设备进行各种操作。
同时，5G技术还将推动云计算、物联网、人工智能等领域的发展，为电子信息产业带来全新的商机。
二、物联网的普及应用物联网是指通过物理设备、传感器、软件等技术手段将各种设备互相连接，并通过互联网与用户进行通信的系统。
物联网技术正在迅速发展，各种智能设备在人们的生活中得到越来越广泛的应用。
未来，物联网将在智能家居、智能城市、智能交通等领域发挥更重要的作用。
同时，物联网还将极大地促进经济的发展，提升生产效率，降低成本，创造新的商业模式。
三、人工智能的快速发展人工智能是指模拟人类智能的机器的能力，包括语音识别、图像识别、自然语言处理等技术。
人工智能已经在各个领域得到广泛应用，如智能语音助手、自动驾驶、金融风控等。
未来，人工智能将助力更多的电子信息产业发展，例如智能医疗、智能金融、智能制造等领域。
人工智能的发展还将带来重大的社会变革，对人们的生活方式、工作方式产生深远影响。
四、区块链技术的应用拓展区块链是一种基于密码学的分布式账本技术，可以实现去中心化的数据交换和存储。
区块链技术具有去中心化、透明、不可篡改等特点，在金融、物流、医疗等领域都有重要的应用价值。
未来，随着区块链技术的成熟，将为电子信息产业带来更多创新机会。
例如，通过区块链技术可以构建信任机制，实现用户之间的直接交互和价值转移，推动电子商务的发展。
五、大数据的广泛应用大数据是指规模庞大、复杂多变的数据集合，利用特定的技术和方法进行分析和挖掘，从中获得有价值的信息。
2023年电子信息材料行业市场前景分析随着信息技术的快速发展和更新迭代，电子信息材料行业作为信息社会的基础支撑行业，也在不断发展壮大。
该行业所经营的产品广泛应用于手机、电视、电脑、通讯、汽车等领域，具有广阔的市场前景。
本文将从行业背景、市场需求、发展趋势和竞争状况等方面进行分析和预测。
一、行业背景随着信息化时代的到来，电子信息材料应运而生。
电子信息材料是指用于生产电子设备的材料，广义上包括半导体材料、功能材料、电子隔热材料、封装材料、金属材料等。
当前，电子信息材料行业已经发展成为一门综合性、高科技、高附加值产业。
目前，电子信息材料主要由一些国有企业和民营企业主导。
二、市场需求近年来，随着人们对数字化的依赖愈加强烈，大数据、云计算等新兴应用不断涌现，电子信息材料行业迎来了新的发展机遇。
据国内多个领先的研究机构预测，未来几年，电子信息材料市场规模将保持20%以上的年均增长率。
这主要源于以下几个方面：1. 智能手机快速普及。
随着智能手机应用体验的提升，消费一族对手机配置要求也越来越高，这导致了电子信息材料的需求增加。
2. 5G技术的商用日益临近。
5G技术的日益成熟，使得整个行业对其材料的需求也不断增加。
3. 消费电子产品更新换代。
消费者对电子产品升级换代的速度越来越快，导致对电子信息材料的需求也相应不断增加。
三、发展趋势随着消费电子行业不断升级，电子信息材料行业也受到越来越多的关注。
未来这个行业将呈现出以下发展趋势：1. 新材料逐渐成为市场主力。
新型材料的应用具有很高的潜力，并越来越受到电子行业的关注。
尤其是一些制造商已经开始在设备和组件中使用纳米材料及有机材料。
2. 精准制造成为新的热门。
高精度、高效率的制造技术成为新的市场宠儿。
在这个过程中，制造商需要寻找新型的器材、工具和材料。
3. 智能化制造引领技术升级。
智能制造是未来制造业的大趋势，电子信息材料行业也将在智能化制造领域探索更深入的发展。
四、竞争状况随着国内消费品牌逐步崛起，各类电子消费产品的制造商之间的竞争也越来越激烈。

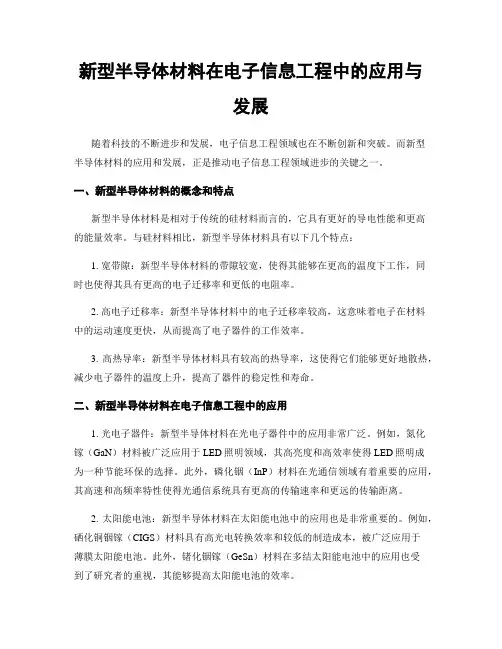

新型半导体材料在电子信息工程中的应用与发展随着科技的不断进步和发展，电子信息工程领域也在不断创新和突破。
而新型半导体材料的应用和发展，正是推动电子信息工程领域进步的关键之一。
一、新型半导体材料的概念和特点新型半导体材料是相对于传统的硅材料而言的，它具有更好的导电性能和更高的能量效率。
与硅材料相比，新型半导体材料具有以下几个特点：1. 宽带隙：新型半导体材料的带隙较宽，使得其能够在更高的温度下工作，同时也使得其具有更高的电子迁移率和更低的电阻率。
2. 高电子迁移率：新型半导体材料中的电子迁移率较高，这意味着电子在材料中的运动速度更快，从而提高了电子器件的工作效率。
3. 高热导率：新型半导体材料具有较高的热导率，这使得它们能够更好地散热，减少电子器件的温度上升，提高了器件的稳定性和寿命。
二、新型半导体材料在电子信息工程中的应用1. 光电子器件：新型半导体材料在光电子器件中的应用非常广泛。
例如，氮化镓（GaN）材料被广泛应用于LED照明领域，其高亮度和高效率使得LED照明成为一种节能环保的选择。
此外，磷化铟（InP）材料在光通信领域有着重要的应用，其高速和高频率特性使得光通信系统具有更高的传输速率和更远的传输距离。
2. 太阳能电池：新型半导体材料在太阳能电池中的应用也是非常重要的。
例如，硒化铜铟镓（CIGS）材料具有高光电转换效率和较低的制造成本，被广泛应用于薄膜太阳能电池。
此外，锗化铟镓（GeSn）材料在多结太阳能电池中的应用也受到了研究者的重视，其能够提高太阳能电池的效率。
3. 功率器件：新型半导体材料在功率器件中的应用也非常广泛。
例如，碳化硅（SiC）材料具有较高的工作温度和较低的导通损耗，被广泛应用于功率电子器件中，如开关电源、电机驱动器等。
此外，氮化镓（GaN）材料也在高频功率放大器中有着重要的应用，其高频特性使得功率放大器具有更高的工作频率和更高的功率输出。
三、新型半导体材料的发展趋势1. 多功能性：未来的新型半导体材料将具有更多的功能性。
电子信息工程领域国内外发展趋势与竞争态势电子信息工程是当今科技领域中快速发展的重要领域之一。
在全球范围内，电子信息工程涵盖了通信技术、计算机科学、电子设备制造等多个子领域，涉及到人们生活的各个方面。
本文将从国内外的角度，探讨电子信息工程领域的发展趋势和竞争态势。
一、国内电子信息工程领域发展趋势1. 政策扶持：中国政府对电子信息工程领域给予了高度重视和大力支持。
国家相继发布一系列政策和产业发展规划，推动电子信息工程发展，包括电子信息产业产值超过万亿元、制定国家集成电路产业发展规划等。
政策扶持为电子信息工程领域提供了良好的发展环境和市场机会。
2. 5G技术的推动：5G技术被视为电子信息工程领域的重大突破，具有更高的速度、更低的延迟和更大的连接密度。
我国在5G技术的研发和应用上取得了重要进展，成为全球5G商用化的领跑者。
5G技术的普及将推动电子信息工程在物联网、智能城市、工业生产等领域的广泛应用。
3. 人工智能的发展：人工智能作为电子信息工程领域的重要支撑技术，正在快速发展。
国内众多科技企业投入大量资源研发人工智能技术，并在医疗、金融、交通等领域进行应用。
人工智能的快速发展将为电子信息工程领域带来新的机遇和挑战。
4. 创新创业氛围浓厚：近年来，我国大力推动创新创业，在电子信息工程领域也取得了显著成果。
许多创新型企业涌现出来，不断推动着电子信息工程领域的发展。
创新技术和商业模式的出现，为电子信息工程领域注入了新的活力。
二、国际电子信息工程领域竞争态势1. 美国的领先地位：美国一直是电子信息工程领域的领导者，其在通信技术、半导体、软件开发等方面的研发和应用处于世界领先水平。
美国拥有众多世界知名的科技公司，如苹果、谷歌、微软等，对于国际电子信息工程领域的竞争具有强大的实力。
2. 日本的技术创新：日本在电子信息工程领域具有强大的技术研发实力和创新能力。
其在电子设备制造、先进材料、机器人等领域取得了显著成果。
日本的技术创新为电子信息工程领域带来了不少先进的技术和产品，与中国企业形成了一定的竞争关系。
电子信息材料发展趋势————————————————————————————————作者：————————————————————————————————日期：2电子信息材料发展趋势电子信息材料发展趋势电子信息材料及产品支撑着现代通信、计算机、信息网络技术、微机械智能系统、工业自动化和家电等现代高技术产业。
电子信息材料产业的发展规模和技术水平，已经成为衡量一个国家经济发展、科技进步和国防实力的重要标志，在国民经济中具有重要战略地位，是科技创新和国际竞争最为激烈的材料领域。
随着电子学向光电子学、光子学迈进，微电子材料在未来10～15年仍是最基本的信息材料，光电子材料、光子材料将成为发展最快和最有前途的信息材料。
电子、光电子功能单晶将向着大尺寸、高均匀性、晶格高完整性以及元器件向薄膜化、多功能化、片式化、超高集成度和低能耗方向发展。
一、集成电路和半导体器件用材料由单片集成向系统集成发展。
微电子技术发展的主要途径是通过不断缩小器件的特征尺寸，增加芯片面积以提高集成度和信息处理速度，由单片集成向系统集成发展。
1.Si、GaAs、InP等半导体单晶材料向着大尺寸、高均质、晶格高完整性方向发展。
椎8英吋硅芯片是目前国际的主流产品，椎12英吋芯片已开始上市，GaAs芯片椎4英吋已进入大批量生产阶段，并且正在向椎6英吋生产线过渡；对单晶电阻率的均匀性、杂质含量、微缺陷、位错密度、芯片平整度、表面洁净度等都提出了更加苛刻的要求。
2.在以Si、GaAs为代表的第一代、第二代半导体材料继续发展的同时，加速发展第三代半导体材料———宽禁带半导体材料SiC、GaN、ZnSe、金刚石材料和用SiGe／Si、SOI等新型硅基材料大幅度提高原有硅集成电路的性能是未来半导体材料的重要发展方向。
3.继经典半导体的同质结、异质结之后，基于量子阱、量子线、量子点的器件设计、制造和集成技术在未来5～15年间，将在信息材料和元器件制造中占据主导地位，分子束外延MBE 和金属有机化合物化学汽相外延 MOCVD 技术将得到进一步发展和更加广泛的应用。
4.高纯化学试剂和特种电子气体的纯度要求将分别达到lppb～0．1ppb和6N级以上，0．5μm以上的杂质颗粒必须控制在5个／毫升以下，金属杂质含量控制在ppt级，并将开发替代有毒气体的新品种电子气体。
二、光电子材料向纳米结构、非均值、非线性和非平衡态发展。
光电集成将是21世纪光电子技术发展的一个重要方向。
光电子材料是发展光电信息技术的先导和基础。
材料尺度逐步低维化———由体材料向薄层、超薄层和纳米结构材料的方向发展，材料系统由均质到非均质、工作特性由线性向非线性，由平衡态向非平衡态发展是其最明显的特征。
发展重点将主要集中在激光材料、红外探测器材料、液晶显示材料、高亮度发光二极管材料、光纤材料。
1.激光晶体材料：向着大尺寸、高功率、LD泵浦、宽带可调谐以及新波长、多功能应用方向发展。
2.红外探测器材料：大面积高均匀性HgCdTe外延薄膜及大尺寸ZnCdTe衬底材料仍是2010年前红外探测器所用的主要材料。
3.液晶材料：研究发展超扭曲向列型 STN 和薄膜晶体管型 TFT 显示器所用混合液晶，提高性能，降低成本。
4.高亮度发光二极管材料：继规模生产发红、橙、黄色的GaAs基、GaP基外延材料之后，拓宽发光波段，开发发蓝光的GaN基、ZnSe基外延材料将成为研究热点。
5.光纤材料：光纤材料总体发展趋势是向着不断扩展通信容量，降低损耗，增加传输距离，降低色散，提高带宽，抑制非线性效应，实现密集波分复用以及高灵敏度传感方向发展。
光纤预制棒的生产制造由单一工艺 LCVD、PCVD、OVD和VAD 向着混合工艺方向发展，不断增大预制棒尺寸单棒拉丝长度。
三、新型电子元器件用材料主要向小型化、片式化方向发展。
磁性材料、电子陶瓷材料、压电晶体管材料、绿色电池和材料、信息传感材料和高性能封装材料等将成为发展的重点。
1.磁性材料。
从总体上说，永磁材料正在向着高磁能积、高矫顽力、高剩磁方向发展，NdFeB永磁合金最大磁能积已达52MGOe；软磁材料正在向着高饱和磁通密度、高磁导率、低磁损耗、低矫顽力、高截止频率方向发展，正在开发的纳米微晶软磁合金磁导率高达100000H／m，饱和磁感应强度可达1．3T。
磁记录器的高密度、低噪音、小型化，要求磁粉的颗粒尺寸由微米向亚微米、纳米方向发展，且颗粒尺寸分布要尽可能窄。
磁记录设备和介质在计算机存储领域仍占据绝对优势。
据报道，1998年硬盘的年销售量为1．45亿台，年销售收入300．8亿美元，2002年增长到2．53亿台，销售收入达到503．2亿美元；传统软盘的销量在逐年下降，但软盘驱动器年销量仍在l亿台左右，软盘近20亿片；大容量软盘的需求呈迅速增长的趋势，1999年大容量软盘驱动器需求为2100万台，盘片数亿片。
世界磁粉年销售近10万吨，产值约10亿美元。
由于高密度软盘和数字磁带的发展，近年来对高性能金属磁粉的需求明显增加。
2.电子陶瓷材料。
世界各著名大公司加大了对新材料、新品种、新技术、新工艺、新装备的投资力度。
日本TDK和京都陶瓷公司的研究开发费为2．93亿美元和2郾3亿美元，分别占销售额的5％和3％；美国AMP公司开发费为5．79亿美元，占销售额的10．6％；大规模生产，正在迅速将传统的陶瓷组件和复合元器件全面推向片式化、小型化，大幅度提高了产品的性能，降低了制造成本。
3郾绿色电池用材料。
高比能、长寿命、小型化、轻型化、无毒污染的绿色电池的需求快速增长，需要大力发展高性能的镍氢电池、锂离子电池用的MH合金、Ni OH 2以及LiCo02、LiMn2O4和MCMB等电极材料。
4.信息传感材料。
信息传感材料是具有信息获取、转换功能的材料，包括多种半导体、功能陶瓷、功能高分子和光纤材料。
与早期的机械结构和电气结构型传感器相比，体积小、生产成本低。
设计、合成具有新的物理、化学敏感功能，特别是具有生物和复合功能的新材料，进一步提高材料的敏感度和反应滞后及恢复速度，是追求的主要目标。
（《技术预测与国家关键技术选择》研究组、新材料领域组）1. 引言随着信息技术的不断进步，人们所能获取并便用的数据和信息急剧增长，这使得人们对于信息的载体--存储技术提出了更高的要求: 更大的存储容量、更高的存储密度和更快的存取速度。
当然，这也是从事存储研究和生产的诸多研究人员和工程师们不断追求的目标。
随着信息技术的不断进步，人们所能获取并便用的数据和信息急剧增长，这使得人们对于信息的载体--存储技术提出了更高的要求: 更大的存储容量、更高的存储密度和更快的存取速度。
在各种未来高密度光存储技术中，全息光存储以其所具有的高存储容量、高存储密度、高信息存储冗余度和赶快存取速度等优点一直为人们所重视。
2. 全息存储原理在全息光存储中，数据信息是以全息图的形式被记录在存储材料中。
与目前其它光存储方法所不同的是，由于全息存储材料上保存数据信息的全息图所记录的是物光和参考光的干涉图样，因此它不仅保存了物光的振幅信息，而且还保存了其完整的空间位相信息。
全息图记录与再现的基本原理。
来自物方携带有调制信号（欲实现存储的信息）的光称为物光，另一束光称为参考光。
物光和参考光是由同一激光器输出的激光束经分光镜而得到的，因此满足形成干涉所需的相干条件。
当物光和参考光相遇时就会产生干涉，从而在空间形成光的干涉图样。
令物光和参考光在全息光存储材料中相遇并发生干涉，干涉图样会使存储材料的化学或物理特性发生改变，存储材料在折射率或者吸收率上的相应变化就作为干涉图样的复制品而存储下来。
通过参考光照射光栅，可以再现事物本身的全息图像。
3. 全息存储中的复用技术储中的复用技术是全息光存储所特有的技术特征，采用合理的复用技术可以有效地增加系统的存储容量，提高存储系统的性能。
3.1 空间复用技术是将记录介质的二维平面划分成不同的区域，在每一个区域中单独存储一幅全息图。
空间复用技术是发展得最早的复用技术，主要适合于平面型记录材料，存储材料中的存储格式类似于硬盘和光盘。
空间复用技术的优点是：由于相邻的全息图在空间并不重叠，因此再现出的页面之间可以完全避免串扰噪声，每个全息图的衍射效率也都可以达到单个全息图所能达到的最大衍射效率。
单纯空间复用技术的主要缺点是不能充分利用存储材料的厚度来增加系统的存储容量，因此没有充分利用全息存储技术的潜力实现最大存储容量。
3.2 为了弥补空间复用技术的缺陷，人们提出了体积复用技术。
体积复用技术分为三种：角度复用、位相复用和波长复用。
角度复用：这是一种使用最早、研究最为充分的复用技术，它利用了体积全息图的角度选择性，使不同的信息页面可以互不相干地叠加在同一个空间区域内。
每幅全息图在记录和读出时所采用的物光和参考光的夹角都各不相同，但采用的激光波长是固定的。
角度复用存储的全息图数目越多，平均衍射效率就越低，并且由于串抗干扰的叠加将导致读出数据的信噪比下降，这些因素也影响和限制了角度复用技术可以实现的存储容量。
位相复用：为了克服角度复用技术串扰噪声较大的缺点，人们又提出了正交位相编码复用技术。
在这种复用技术中，参考光的波长和光束角度都是固定的，而位相编码一般使用确定性位相编码中的正交位相编码。
因此，位相复用技术可以提高读出过程中全息图的衍射效率，增加读出数据的信噪比，并且可以使对存储数据的寻址通过改变光束的位相而不是改变光束的方向来实现，从而使寻址过程更快。
波长复用：由于全息图的再现对读出光的波长也十分敏感，所以波长复用也是全息光存储的主要复用方式之一。
波长复用也是基于全息光存储所具有的布喇格角选择性，只是此时每幅存储的全息图是与一个特定的光源波长相对应，记录和读出过程中参考光和物光之间的夹角保持不变。
4. 全息存储材料全息光存储的存储容量、传输速度、存储数据的稳定性和系统体积都受制于存储材料。
对全息光存储材料性能的要求是高的光学质量、折射率变化大、高灵敏度和稳定的存储性能。
常用的全息存储材料包括：银盐材料、光致抗蚀剂、光折变材料、光致聚合物、光致变色材料。
4.1 银盐材料。
超微粒的银盐乳胶有很高的感光灵敏度和分辨率，有较宽广的光谱灵敏范围，并已重复性好、保存期长，具有很强的通用性。
目前，超微粒的银盐乳胶已经具有成熟的制备技术，稳定的商品化产品——全息干板。
银盐材料的缺点主要在于：不能擦除后重复使用，湿显影处理程序较为繁琐，且对于位相型全息图，其较高的衍射效率却往往带来噪声的增加和图像质量的下降。
4.2 光致抗蚀剂。
这种材料也可以旋涂在基片上制成干板，光照射后，抗蚀剂中将发生化学变化，且随着曝光量的不同，发生变化的部分将具有不同的溶解力。
选用合适的溶剂显影，便可制成表面具有凹凸的浮雕相位型全息图。
