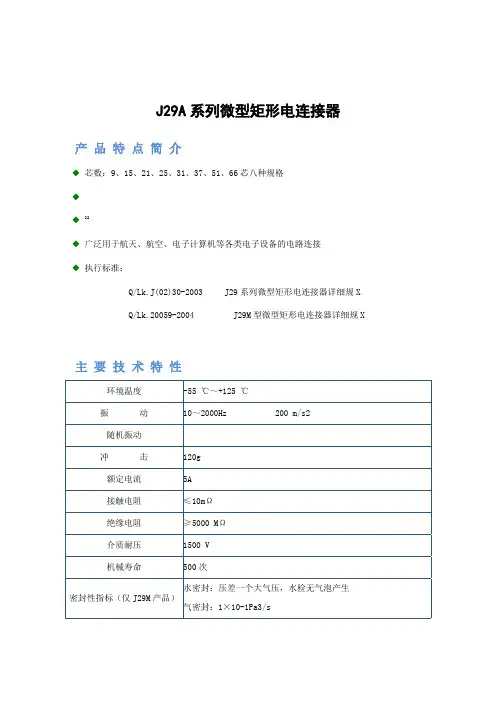

微矩形连接器简介

J30系列微型矩形电连接器介绍产品特点简介1、符合GJB2446《外壳定位超小型矩形电连接器总规范》（相当于美军标MIL-C-83513）；2、采用镀金绞线式插针（俗称麻花针），单个接触件接触点达七个，具有很高的接触可靠性；3、采用1.27mm网格：1.27×1.1（行×排)；4、现有9、15、21、25、31、37、51共七种规可供选用；5、适用导线线芯截面积为0.07～0.15mm2，尾端可以根据用户要求布排不同颜色以及适当规格的屏蔽线或其他种类的；6、本产品的锁紧组件按订货要求与产品组装在一起提供，如不需锁紧组件应在合同中注明；主要技术特征环境温度：-55～+125℃相对湿度：+40℃达95%振动: 10～2000Hz 196m/s2 冲击: 735m/s2额定电流: 3A 接触电阻: ≤10mΩ绝缘电阻: ≥5000MΩ介质耐压: 800V机械寿命: 1000次产品族群J30压接系列端接方式为压接，本公司以压接方式备有以下规格与长度导线的现货，或者根据要用户布线要求按合同生产：线截面积(mm2) 0.07 0.1 0.12 0.15线长1(mm) 100 100 100 100线长2(mm) 200 200 200 200线长3(mm) 300 300 300 300线长4(mm) 500 500 500 500线长5(mm) 800 800 800 800线长6(mm) 1000 1000 1000 1000J30直插印制板产品型号印制板开孔尺寸J30-×TJN/ZKN 2.54×1.6(row×line)J30-×TJN1/ZKN1 2.54×2.54(row×line)J30弯插印制板产品型号印制板开孔尺寸J30-×TJW/ZKW 2.54×2.54 (row×line)J30-×TJW-J/ZKW-J 1.27×2.54(row×line)J30系列附件J30系列附件主要有锁紧螺钉组件、安装螺钉组件、安装支架锁紧组件等。

《J16G系列矩形电连接器》一、产品概述J16G系列矩形电连接器，作为电气连接领域的重要组件，以其可靠的性能和广泛的应用范围，成为电子、电气设备中不可或缺的纽带。

本系列产品设计精良，结构紧凑，适用于各种环境下设备间的电源和信号连接，确保了电气系统的高效运行和稳定传输。

二、产品特点1. 多样化接触件：J16G系列提供多种接触件选项，包括电源插针、信号插针、插孔等，满足不同电流和电压等级的需求。

3. 安装便捷：模块化设计，便于快速安装和拆卸，减少了维护时间和成本。

4. 安全可靠：具备完善的锁定机制和防误插设计，确保连接的安全性和可靠性。

5. 广泛的适应性：适用于各类电气设备，如工业控制、铁路信号、航空航天、仪器仪表等。

三、技术参数1. 接触件材质：铜合金2. 外壳材质：铝合金3. 额定电流：5A、10A、15A、30A可选4. 额定电压：300V、500V、1000V可选5. 连接方式：螺纹连接、卡扣连接6. 插拔次数：≥500次7. 工作温度：55℃至+125℃四、产品型号及规格表1 J16G系列电连接器型号及规格型号接触件数量接触件排列尺寸（mm）J16G2P2个电源插针20x10x6J16G4P4个电源插针30x15x8J16G8P8个信号插针40x20x10J16G16P16个信号插针50x25x12五、选购指南1. 设备需求：根据设备的电流、电压等级和信号类型选择合适的接触件。

2. 环境条件：考虑设备所在环境的特点，如温度、湿度、腐蚀性等，选择相应防护等级的连接器。

3. 安装方式：根据设备结构和使用习惯，选择螺纹连接或卡扣连接。

4. 连接器数量：根据实际需要连接的线路数量，选择合适的插针/插孔数量。

5. 配套配件：确认是否需要购买额外的配件，如电缆、接头、工具等。

六、安装与维护6.1 安装准备确认设备电源已完全切断，避免安装过程中发生触电风险。

检查连接器及配套电缆是否完好，无破损或氧化。

准备合适的安装工具，如扳手、螺丝刀等。

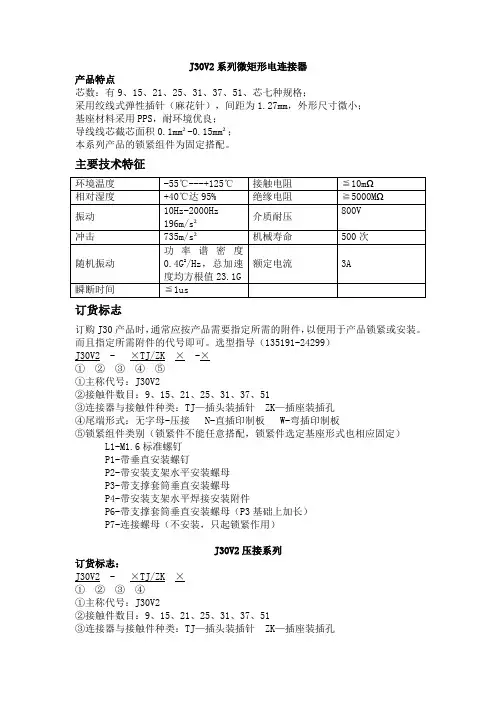

J30V2系列微矩形电连接器产品特点芯数：有9、15、21、25、31、37、51、芯七种规格；采用绞线式弹性插针（麻花针），间距为1.27mm，外形尺寸微小；基座材料采用PPS，耐环境优良；导线线芯截芯面积0.1mm²-0.15mm²；本系列产品的锁紧组件为固定搭配。

主要技术特征订货标志订购J30产品时，通常应按产品需要指定所需的附件，以便用于产品锁紧或安装。

而且指定所需附件的代号即可。

选型指导（135191-24299）J30V2 - ×TJ/ZK×-×①②③④⑤①主称代号：J30V2②接触件数目：9、15、21、25、31、37、51③连接器与接触件种类：TJ—插头装插针ZK—插座装插孔④尾端形式：无字母-压接 N-直插印制板 W-弯插印制板⑤锁紧组件类别（锁紧件不能任意搭配，锁紧件选定基座形式也相应固定）L1-M1.6标准螺钉P1-带垂直安装螺钉P2-带安装支架水平安装螺母P3-带支撑套筒垂直安装螺母P4-带安装支架水平焊接安装附件P6-带支撑套筒垂直安装螺母（P3基础上加长）P7-连接螺母（不安装，只起锁紧作用）J30V2压接系列订货标志：J30V2 - ×TJ/ZK×①②③④①主称代号：J30V2②接触件数目：9、15、21、25、31、37、51③连接器与接触件种类：TJ—插头装插针ZK—插座装插孔④锁紧组件类别（锁紧件选定，基座形式随之固定）：L1-M1.6标准螺钉；P1-带垂直安装螺钉；P2-带安装支架水平安装螺母；P7-连接螺母（不安装，只起锁紧作用）型号：J30V2-9TJ-L1 J30V2-9ZK-L1 J30V2-15TJ-L1 J30V2-15ZK-L1 J30V2-21TJ-L1 J30V2-21ZK-L1 J30V2-25TJ-L1 J30V2-25ZK-L1 J30V2-31TJ-L1 J30V2-31ZK-L1 J30V2-37TJ-L1 J30V2-37ZK-L1 J30V2-51TJ-L1 J30V2-51ZK-L1J30V2-9TJ-P1 J30V2-9ZK-P1 J30V2-15TJ-P1 J30V2-15ZK-P1 J30V2-21TJ-P1 J30V2-21ZK-P1 J30V2-25TJ-P1 J30V2-25ZK-P1 J30V2-31TJ-P1 J30V2-31ZK-P1 J30V2-37TJ-P1 J30V2-37ZK-P1 J30V2-51TJ-P1 J30V2-51ZK-P1J30V2-9TJ-P2 J30V2-9ZK-P2 J30V2-15TJ-P2 J30V2-15ZK-P2 J30V2-21TJ-P2 J30V2-21ZK-P2 J30V2-25TJ-P2 J30V2-25ZK-P2 J30V2-31TJ-P2 J30V2-31ZK-P2 J30V2-37TJ-P2 J30V2-37ZK-P2 J30V2-51TJ-P2 J30V2-51ZK-P2J30V2-9TJ-P7 J30V2-9ZK-P7 J30V2-15TJ-P7 J30V2-15ZK-P7 J30V2-21TJ-P7 J30V2-21ZK-P7 J30V2-25TJ-P7 J30V2-25ZK-P7 J30V2-31TJ-P7 J30V2-31ZK-P7 J30V2-37TJ-P7 J30V2-37ZK-P7 J30V2-51TJ-P7 J30V2-51ZK-P7J30V2焊接系列订货标志：J30V2 - ×TJ/ZK S ×①②③④⑤①主称代号：J30V2②接触件数目：9、15、21、25、31、37、51③连接器与接触件种类：TJ—插头装插针ZK—插座装插孔④焊接系列：S⑤锁紧组件类别（锁紧件选定，基座形式随之固定）：L1-M1.6标准螺钉；P1-带垂直安装螺钉；P2-带安装支架水平安装螺母；P7-连接螺母（不安装，只起锁紧作用）型号：J30V2-9TJS-L1 J30V2-9ZKS-L1 J30V2-15TJS-L1 J30V2-15ZKS-L1 J30V2-21TJS-L1 J30V2-21ZKS-L1 J30V2-25TJS-L1 J30V2-25ZKS-L1 J30V2-31TJS-L1 J30V2-31ZKS-L1 J30V2-37TJS-L1 J30V2-37ZKS-L1 J30V2-51TJS-L1 J30V2-51ZKS-L1J30V2-9TJS-P1 J30V2-9ZKS-P1 J30V2-15TJS-P1 J30V2-15ZKS-P1 J30V2-21TJS-P1 J30V2-21ZKS-P1 J30V2-25TJS-P1 J30V2-25ZKS-P1 J30V2-31TJS-P1 J30V2-31ZKS-P1 J30V2-37TJS-P1 J30V2-37ZKS-P1 J30V2-51TJS-P1 J30V2-51ZKS-P1J30V2-9TJS-P2 J30V2-9ZKS-P2 J30V2-15TJS-P2 J30V2-15ZKS-P2 J30V2-21TJS-P2 J30V2-21ZKS-P2 J30V2-25TJS-P2 J30V2-25ZKS-P2 J30V2-31TJS-P2 J30V2-31ZKS-P2 J30V2-37TJS-P2 J30V2-37ZKS-P2 J30V2-51TJS-P2 J30V2-51ZKS-P2J30V2-9TJS-P7 J30V2-9ZKS-P7 J30V2-15TJS-P7 J30V2-15ZKS-P7 J30V2-21TJS-P7 J30V2-21ZKS-P7 J30V2-25TJS-P7 J30V2-25ZKS-P7 J30V2-31TJS-P7 J30V2-31ZKS-P7 J30V2-37TJS-P7 J30V2-37ZKS-P7 J30V2-51TJS-P7 J30V2-51ZKS-P7J30V2直插印制板系列订货标志：J30V2 - ×TJ/ZK N ×①②③④⑤①主称代号：J30V2②接触件数目：9、15、21、25、31、37、51③连接器与接触件种类：TJ—插头装插针ZK—插座装插孔④直插印制板系列：N⑤锁紧组件类别（锁紧件选定，基座形式随之固定）：P3-带支撑套筒垂直安装螺母P6-带支撑套筒垂直安装螺母（P3基础上加长）型号：J30V2-9TJN-P3 J30V2-9ZKN-P3 J30V2-15TJN-P3 J30V2-15ZKN-P3 J30V2-21TJN-P3 J30V2-21ZKN-P3 J30V2-25TJN-P3 J30V2-25ZKN-P3 J30V2-31TJN-P3 J30V2-31ZKN-P3 J30V2-37TJN-P3 J30V2-37ZKN-P3 J30V2-51TJN-P3 J30V2-51ZKN-P3J30V2-9TJN-P6 J30V2-9ZKN-P6 J30V2-15TJN-P6 J30V2-15ZKN-P6 J30V2-21TJN-P6 J30V2-21ZKN-P6 J30V2-25TJN-P6 J30V2-25ZKN-P6 J30V2-31TJN-P6 J30V2-31ZKN-P6 J30V2-37TJN-P6 J30V2-37ZKN-P6 J30V2-51TJN-P6 J30V2-51ZKN-P6J30V2弯插印制板系列订货标志：J30V2 - ×TJ/ZK W ×①②③④⑤①主称代号：J30V2②接触件数目：9、15、21、25、31、37、51③连接器与接触件种类：TJ—插头装插针ZK—插座装插孔④弯插印制板系列：W⑤锁紧组件类别（锁紧件选定，基座形式随之固定）：P2-带安装支架水平安装螺母型号：J30V2-9TJW-P2 J30V2-9ZKW-P2 J30V2-15TJW-P2 J30V2-15ZKW-P2 J30V2-21TJW-P2 J30V2-21ZKW-P2 J30V2-25TJW-P2 J30V2-25ZKW-P2 J30V2-31TJW-P2 J30V2-31ZKW-P2 J30V2-37TJW-P2 J30V2-37ZKW-P2 J30V2-51TJW-P2 J30V2-51ZKW-P2。

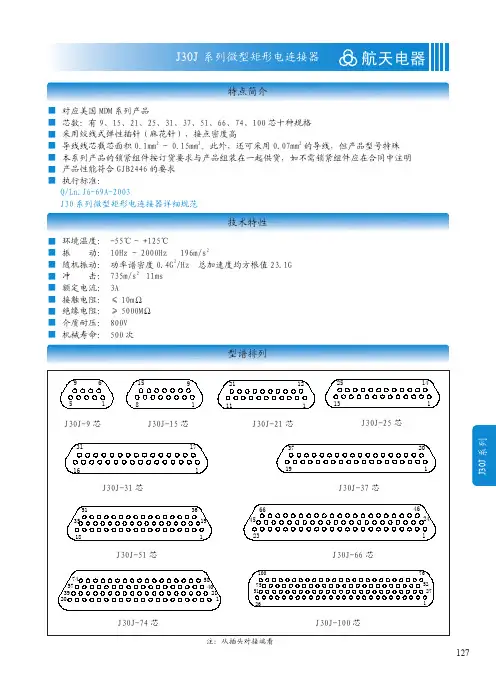

J30J 系列微矩形电连接器产品特点简介符合GJB2446《外壳定位超小型矩形电连接器总规范》 （相当于美军标 MIL-C-83513 ）,可与美国MDM 系列产品和国内同类产品互换；在J30系列产品的基础上增加了铝合金外壳与各种铝合金尾夹； 采用绞线式插针（俗称麻花针）•单个接触件接触点达七个•提高了产品的接触可靠性；采用1.27mm 网格.接触件密度大、体积小、重量轻；现有9、15、21、25、31、37、51、66、74、100芯共十种型谱可供选用； 适用导线线芯截面积为 0.07〜0.15mm2 .尾端可以根据用户要求进行布线； 本产品的锁紧组件按与产品组装在一起提供•如不需锁紧组件请在合同中注明；本系列产品满足 GJB2446 ≪外壳定位超小型矩形电连接器总规范》的要求；本系列产品的执行标准如下： Q/ZHDZ GC-18《J30J 系列微矩形电连接器详细规范》。

主要技术特征~~J 30J 弯Hj 印制刚・卜」系列JsOJ 白由端儀紧件I —J3D.懺紧割州-JSOJ 周定 ⅛S⅛E 件 __JSOJ A 系列 —J 30 J-C ⅛¾JJOJ-谭列—JSOJT 系列产品族谱本系列产品按外壳可分为普通型和改 进型.型谱相同的产品均可以互换对接。

—J3叮改进型- ■一［30 JfD热列I_JSOJAl找天汁件J30J 改型J30J-A 系列产品：1 •产品接触件与导线连接方式为压接式；2 .产品自带屏蔽线夹与屏蔽网；3 .产品出线方向与插头插座插拔方向一致。

J30J-C 系列产品：1 .产品接触件与导线连接方式为压接式；2 .产品出线方向与插头座插拔方向成90 °;3.本系列只能与L 、K 、K1型锁紧组件配套使用。

J30J-D 系列产品：1 .产品接触件与导线连接方式为压接式；2 •主要用于要求安装螺钉防转动的使用场合；3 .本系列只能与 P P1、P8、P9型锁紧组件配套使用。

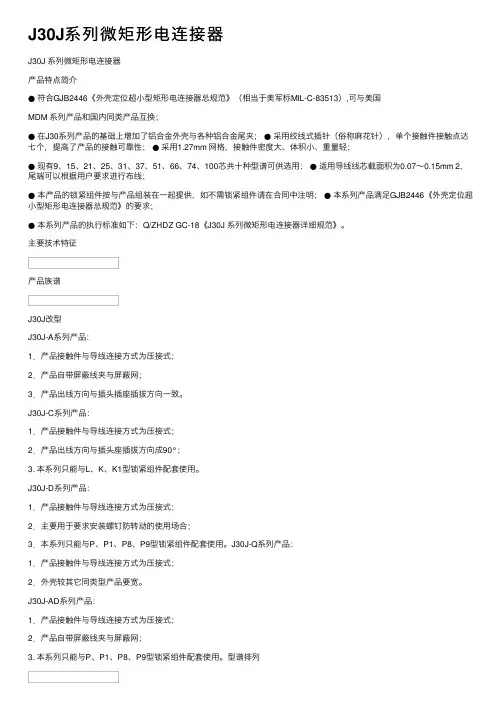

J30J系列微矩形电连接器J30J 系列微矩形电连接器产品特点简介●符合GJB2446《外壳定位超⼩型矩形电连接器总规范》（相当于美军标MIL-C-83513）,可与美国MDM 系列产品和国内同类产品互换；●在J30系列产品的基础上增加了铝合⾦外壳与各种铝合⾦尾夹；●采⽤绞线式插针（俗称⿇花针），单个接触件接触点达七个，提⾼了产品的接触可靠性；●采⽤1.27mm ⽹格，接触件密度⼤、体积⼩、重量轻；●现有9、15、21、25、31、37、51、66、74、100芯共⼗种型谱可供选⽤；●适⽤导线线芯截⾯积为0.07～0.15mm 2，尾端可以根据⽤户要求进⾏布线；●本产品的锁紧组件按与产品组装在⼀起提供，如不需锁紧组件请在合同中注明；●本系列产品满⾜GJB2446《外壳定位超⼩型矩形电连接器总规范》的要求；●本系列产品的执⾏标准如下：Q/ZHDZ GC-18《J30J 系列微矩形电连接器详细规范》。

主要技术特征产品族谱J30J改型J30J-A系列产品：1．产品接触件与导线连接⽅式为压接式；2．产品⾃带屏蔽线夹与屏蔽⽹；3．产品出线⽅向与插头插座插拔⽅向⼀致。

J30J-C系列产品：1．产品接触件与导线连接⽅式为压接式；2．产品出线⽅向与插头座插拔⽅向成90°；3. 本系列只能与L、K、K1型锁紧组件配套使⽤。

J30J-D系列产品：1．产品接触件与导线连接⽅式为压接式；2．主要⽤于要求安装螺钉防转动的使⽤场合；3．本系列只能与P、P1、P8、P9型锁紧组件配套使⽤。

J30J-Q系列产品：1．产品接触件与导线连接⽅式为压接式；2．外壳较其它同类型产品要宽。

J30J-AD系列产品：1．产品接触件与导线连接⽅式为压接式；2．产品⾃带屏蔽线夹与屏蔽⽹；3. 本系列只能与P、P1、P8、P9型锁紧组件配套使⽤。

型谱排列产品标志代号J30J - × TJ/ZK ×× - ××①②③④⑤⑥⑦①-设计序号②-接触件排列：9、15、21、25、31、37、51、66、74、100③-连接器与接触件种类：TJ—插头装插针 ZK—插座装插孔 Z—插座 K—插孔TJ、ZK为固定搭配，通常包含TJ字母的连接器为插头；包含ZK字母的连接器为插座。

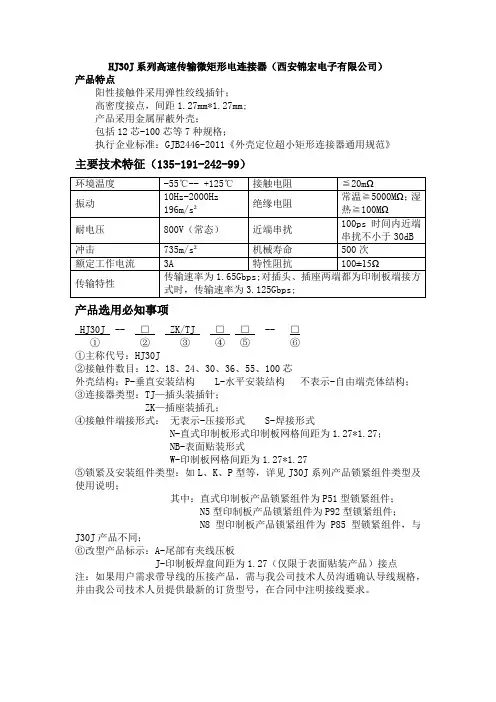

HJ30J系列高速传输微矩形电连接器（西安锦宏电子有限公司）产品特点阳性接触件采用弹性绞线插针；高密度接点，间距1.27mm*1.27mm;产品采用金属屏蔽外壳；包括12芯-100芯等7种规格；执行企业标准：GJB2446-2011《外壳定位超小矩形连接器通用规范》主要技术特征（135-191-242-99）产品选用必知事项HJ30J -- □ ZK/TJ □□-- □①②③④⑤⑥①主称代号：HJ30J②接触件数目：12、18、24、30、36、55、100芯外壳结构：P-垂直安装结构 L-水平安装结构不表示-自由端壳体结构；③连接器类型：TJ—插头装插针；ZK—插座装插孔；④接触件端接形式：无表示-压接形式 S-焊接形式N-直式印制板形式印制板网格间距为1.27*1.27；NB-表面贴装形式W-印制板网格间距为1.27*1.27⑤锁紧及安装组件类型：如L、K、P型等，详见J30J系列产品锁紧组件类型及使用说明；其中：直式印制板产品锁紧组件为P51型锁紧组件；N5型印制板产品锁紧组件为P92型锁紧组件；N8型印制板产品锁紧组件为P85型锁紧组件，与J30J产品不同；⑥改型产品标示：A-尾部有夹线压板J-印制板焊盘间距为1.27（仅限于表面贴装产品）接点注：如果用户需求带导线的压接产品，需与我公司技术人员沟通确认导线规格，并由我公司技术人员提供最新的订货型号，在合同中注明接线要求。

HJ30J系列压接产品HJ30J-12TJ HJ30J-12ZK HJ30J-18TJ HJ30J-18ZKHJ30J-24TJ HJ30J-24ZK HJ30J-30TJ HJ30J-30ZKHJ30J-36TJ HJ30J-36ZK HJ30J-55TJ HJ30J-55ZKHJ30J-100TJ HJ30J-100ZKHJ30J系列焊接带-A附件产品HJ30J-12TJS-A HJ30J-12ZKS-A HJ30J-18TJS-A HJ30J-18ZKS-AHJ30J-24TJS-A HJ30J-24ZKS-A HJ30J-30TJS-A HJ30J-30ZKS-AHJ30J-36TJS-A HJ30J-36ZKS-A HJ30J-55TJS-A HJ30J-55ZKS-AHJ30J-100TJS-A HJ30J-100ZKS-AHJ30J系列直式印制板产品HJ30J-12TJN HJ30J-12ZKN HJ30J-18TJN HJ30J-18ZKN HJ30J-24TJN HJ30J-24ZKN HJ30J-30TJN HJ30J-30ZKN HJ30J-36TJN HJ30J-36ZKN HJ30J-55TJN HJ30J-55ZKN HJ30J-100TJN HJ30J-100ZKNHJ30J-N5系列直式印制板产品HJ30J-12TJN5 HJ30J-12ZKN5 HJ30J-18TJN5 HJ30J-18ZKN5 HJ30J-24TJN5 HJ30J-24ZKN5 HJ30J-30TJN5 HJ30J-30ZKN5 HJ30J-36TJN5 HJ30J-36ZKN5 HJ30J-55TJN5 HJ30J-55ZKN5 HJ30J-100TJN5 HJ30J-100ZKN5HJ30J-N8系列直式印制板产品HJ30J-12TJN8 HJ30J-12ZKN8 HJ30J-18TJN8 HJ30J-18ZKN8 HJ30J-24TJN8 HJ30J-24ZKN8 HJ30J-30TJN8 HJ30J-30ZKN8 HJ30J-36TJN8 HJ30J-36ZKN8 HJ30J-55TJN8 HJ30J-55ZKN8 HJ30J-100TJN8 HJ30J-100ZKN8HJ30J系列垂直表面贴装产品HJ30J-12TJNB-J HJ30J-12ZKNB-JHJ30J-18TJNB-J HJ30J-18ZKNB-JHJ30J-24TJNB-J HJ30J-24ZKNB-JHJ30J-30TJNB-J HJ30J-30ZKNB-JHJ30J-36TJNB-J HJ30J-36ZKNB-JHJ30J系列弯式印制板产品HJ30J-12TJW HJ30J-12ZKW HJ30J-18TJW HJ30J-18ZKW HJ30J-24TJW HJ30J-24ZKW HJ30J-30TJW HJ30J-30ZKW HJ30J-36TJW HJ30J-36ZKW HJ30J-55TJW HJ30J-55ZKW HJ30J-100TJW HJ30J-100ZKW。
