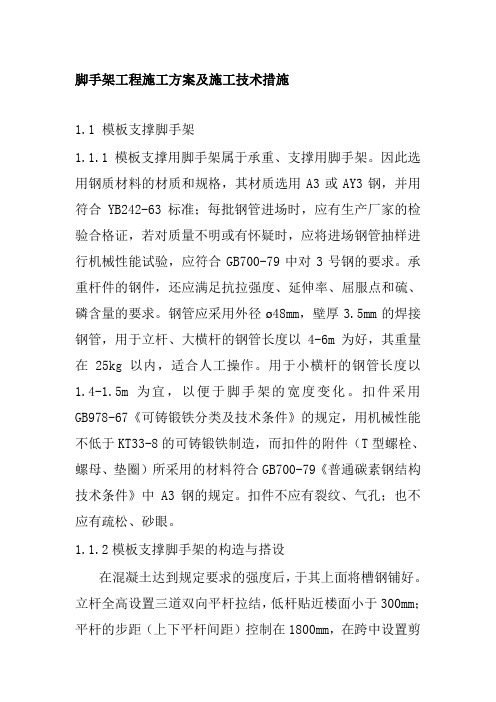

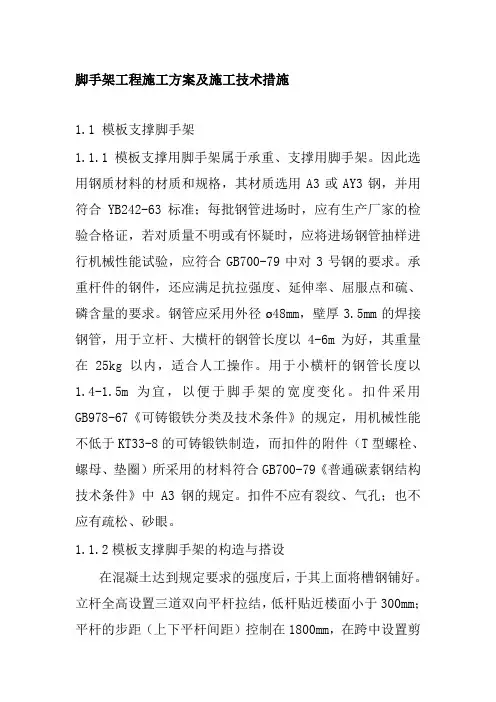

加油站脚手架工程施工技术方案及措施

脚手架工程施工方案及施工技术措施1.1 模板支撑脚手架1.1.1模板支撑用脚手架属于承重、支撑用脚手架。

因此选用钢质材料的材质和规格，其材质选用A3或AY3钢，并用符合YB242-63标准；每批钢管进场时，应有生产厂家的检验合格证，若对质量不明或有怀疑时，应将进场钢管抽样进行机械性能试验，应符合GB700-79中对3号钢的要求。

承重杆件的钢件，还应满足抗拉强度、延伸率、屈服点和硫、磷含量的要求。

钢管应采用外径ø48mm，壁厚3.5mm的焊接钢管，用于立杆、大横杆的钢管长度以4-6m为好，其重量在25kg以内，适合人工操作。

用于小横杆的钢管长度以1.4-1.5m为宜，以便于脚手架的宽度变化。

扣件采用GB978-67《可铸锻铁分类及技术条件》的规定，用机械性能不低于KT33-8的可铸锻铁制造，而扣件的附件（T型螺栓、螺母、垫圈）所采用的材料符合GB700-79《普通碳素钢结构技术条件》中A3钢的规定。

扣件不应有裂纹、气孔；也不应有疏松、砂眼。

1.1.2模板支撑脚手架的构造与搭设在混凝土达到规定要求的强度后，于其上面将槽钢铺好。

立杆全高设置三道双向平杆拉结，低杆贴近楼面小于300mm；平杆的步距（上下平杆间距）控制在1800mm，在跨中设置剪刀撑。

立杆的接头与中心节点相距不大于H/3。

搭设作业程序:放置纵向扫地杆→自角部起依次向两边竖立杆立底，底端与纵向扫地杆扣接固定后，装设横向扫地杆并也与立杆固定（固定立杆底端前，应吊线以确保立杆垂直），每边竖起3-4根立杆后，随即装设第一步纵向平杆和横向平杆，矫正立杆垂直和平杆水平使其符合要求后，按40-60KN.M力矩拧紧扣件螺栓，形成构造的起始段→按上述要求依次向前延伸搭设，直至第一步架交圈完成。

交圈后，再全面检查一遍构架质量。

按第一步架的作业程序搭设第二步架、第三步回…→随搭设进程及时装设剪刀撑，以保证脚手架的整体刚度和稳定性，并且有加强抵抗垂直和水平力作用的能力。

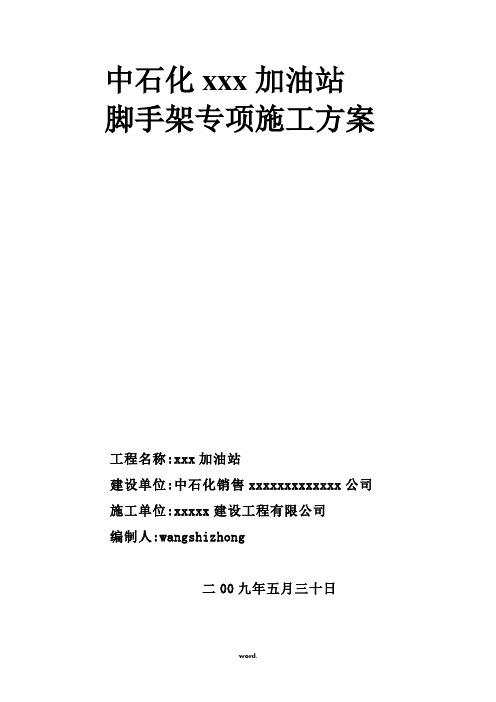

中石化xxx加油站脚手架专项施工方案工程名称:xxx加油站建设单位:中石化销售xxxxxxxxxxxxx公司施工单位:xxxxx建设工程有限公司编制人:wangshizhong二00九年五月三十日xxx加油站脚手架专项施工方案一．编制依据1、xxx加油站施工图纸；2、xxx加油站施工组织设计；3、中华人民共和国有关建筑施工之国家标准及有关部门颁发的标准及行业标准；4、《混凝土结构工程施工及验收规范》(GB50204—2002)；5、建筑施工手册；6、建筑安装分项工程施工工艺规程（DBJ/T01-26-2003）；7、建筑结构工程施工工艺标准（Q CJJT-JS 02-2004）；8、建筑工程模板施工手册；9、建筑工程资料管理规程（DBJ01-51-2003）；10、《建筑施工高作业安全技术规范》（JGJ80-91）。

二．工程概况：(一)1．建设单位：中石化销售xxxxxxxxxxx公司2．工程名称：xxx加油站3．工程地址：xxxxxxx4．施工单位：xxxxxx建设工程有限公司5．设计单位：xxx建筑设计研究院6．承包方式：施工总承包，包工包料7．承包范围：图纸设计站区范围内（不包括道路）的全部土建工程及配套的水电、工艺安装等项目。

8．质量标准：达到国家验收规范合格标准（二）．结构设计特点：（1）基础类型：钢筋混凝土独立基础和毛石条形基础。

（3）主体结构类型：院墙及站房为砖混结构，加油岛为框架及网架结构。

（4）楼板设计施工类型：钢筋混凝土现浇板。

（三）．建筑设计特点：（1）占地面积：1931.2㎡,建筑面积196㎡。

（2）高度：4800㎜米（站房）工程地震裂度：7度,近震；抗震等级二级；抗震设防类别建筑丙类。

地上一层。

“三通一平”工程已完成，交通运输畅通，施工条件成熟。

本工程±0.00相当于绝对标高45.20m，室内外高差0.15m，结构形式为框混结构，基础采用天然地基上毛石混凝土，设计室外地坪标高为：－0.15m,本工程为了保证施工现场能够实现安全生产，为了保证职工在施工中的安全，根据该工程的结构特点，特制定脚手架施工方案。

加油站脚手架施工方案1.1脚手架施工总体要求：（1）施工单位根据工程特点和脚手架类型，编制专项施工方案和安全技术措施，并按规定经施工单位技术负责人、总监理工程师签字进行批准金后，才能组织实施，由专项安全生产管理人员进行现场监督。

（2）脚手架安装完毕后，必须组织有关人员根据批准的方案进行验收，验收合格后才能投入使用，并将验收情况记录签字备查。

（3）脚手架搭设人员：体检，凡是有高血压、心胀病、晕高或视力不好的不得从事登高作业，严禁酒后上架作业。

（4）脚手架搭设和拆除必须设置警戒区、警戒人员、警示标志，非作业人员严禁进入作业区。

（5）搭设各拆除作业时必须佩带安全帽，当脚手架高度达2米或2米以上时，必须系安全带。

（6）操作人员应佩带工具袋，用完的工具应装入袋中，每次下班时，应将遗留在脚手架上的扣件工具等物品清除干净，以防落物伤人。

（7）不得随意拆除脚手架的杆件，因作业的需要必须拆除某些杆件和连墙件时，必须取得技术人员的同意，并采取可靠的加固措施后方可拆除。

（8）拆除脚手架时，应按先上后下，先外后里，先架面材料后构架材料，先辅助件后结构件和先结构件后附墙件的顺序，一步一步逐层进行的拆除方法，严禁上下同时作业。

拆除的杆件和零配件只能用机械吊运或人工传运，严禁从高出向下抛掷。

（9）脚手架与外电线路安全距离达不到规范要求时，必须在采取安全技术措施，在保证安全生产的情况下方可实施作业。

（10）建筑材料必须分类堆放整齐，合理安排地点堆放，严禁堆放在机动车道上（特殊情况除外）。

（11）施工作业区与生活、办公区分隔设置，工棚等施工临时设施必须选址合理，搭设规范。

施工中生产的料具、构件、建筑垃圾等必须集中堆放并及时清运。

（12）施工过程中要严格遵守环境和噪声污染控制相关规定，遇工程上有需拆防雨棚、空调、广告牌等矛盾纠纷问题时，须报有关部门做好协调工作之后再行施工，不得野蛮施工，冒险蛮干。

（13）工程必须在指定的时间内完成。

脚手架工程施工方案及技术措施完整版一、工程概况本项目为脚手架工程施工，位于XX市XX区，主要包括高层建筑的外墙脚手架搭设、室内装修脚手架搭设以及部分桥梁、隧道等工程的辅助脚手架施工。

工程总占地面积约XX平方米，预计施工周期为XX个月。

为确保施工安全和工程质量，特制定本施工方案及技术措施。

二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 组织项目技术人员熟悉施工图纸，了解工程特点及施工要求。

2. 编制脚手架施工方案，明确施工工艺、施工顺序、施工方法以及安全措施。

3. 对施工人员进行技术交底，确保施工人员了解工程概况、施工方案及安全措施。

4. 制定脚手架搭设、拆除的专项施工方案，并根据相关规范要求进行审批。

（二）、物资准备工作1. 根据施工图纸和施工方案，计算主要材料需用量，如下：- 钢管：XX吨- 扣件：XX万个- 脚手板：XX平方米- 安全网：XX平方米- 连墙件：XX套- 钢丝绳：XX米- 其他辅助材料：XX套2. 选择具备相应资质的材料供应商，确保材料质量符合国家标准。

3. 对采购的材料进行验收，确保材料合格、数量充足。

4. 妥善保管材料，防止受潮、生锈等影响材料性能。

5. 根据施工进度，提前准备好所需材料，确保施工顺利进行。

三、一般规定1. 本工程脚手架施工应严格按照《建筑施工扣件式钢管脚手架安全技术规范》、《建筑施工临时设施设计规范》等国家及地方相关规范、标准执行。

2. 脚手架搭设前，应办理相关施工手续，包括施工方案审批、安全验收等。

3. 脚手架施工前，应对施工人员进行安全技术培训，培训内容包括脚手架搭设、拆除工艺、安全操作规程、应急处理措施等。

4. 脚手架搭设过程中，应定期进行安全检查，发现问题及时整改，确保脚手架施工安全。

5. 脚手架施工过程中，严禁超载使用，应按照施工方案及规范要求进行荷载布置。

6. 脚手架搭设、拆除作业应在白天进行，特殊情况下需夜间作业时，应确保施工安全，并采取相应的照明措施。

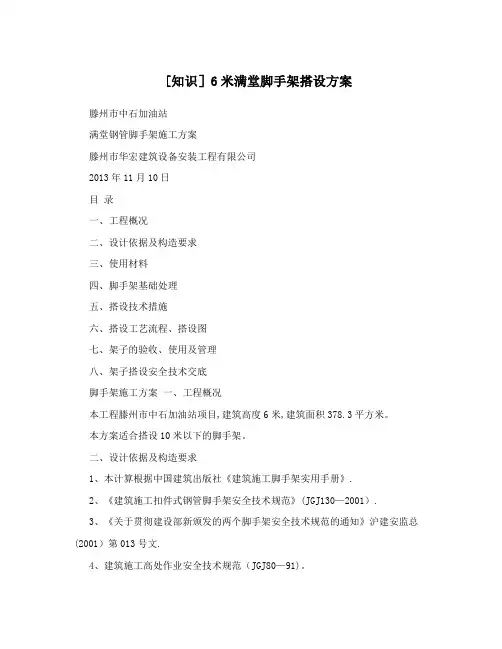

[知识］6米满堂脚手架搭设方案滕州市中石加油站满堂钢管脚手架施工方案滕州市华宏建筑设备安装工程有限公司2013年11月10日目录一、工程概况二、设计依据及构造要求三、使用材料四、脚手架基础处理五、搭设技术措施六、搭设工艺流程、搭设图七、架子的验收、使用及管理八、架子搭设安全技术交底脚手架施工方案一、工程概况本工程滕州市中石加油站项目,建筑高度6米,建筑面积378.3平方米。

本方案适合搭设10米以下的脚手架。

二、设计依据及构造要求1、本计算根据中国建筑出版社《建筑施工脚手架实用手册》.2、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130—2001）.3、《关于贯彻建设部新颁发的两个脚手架安全技术规范的通知》沪建安监总(2001）第013号文.4、建筑施工高处作业安全技术规范（JGJ80—91)。

5、建筑施工安全检查标准（JGJ59-2011 )。

6、施工现场临时用电安全技术规范(JGJ46-2005)。

7、施工图纸及搭拆脚手架的相关资料.8、施工中不允许超过设计荷载.9、小横杆、大横杆和立杆是传递垂直荷载的主要构件。

而剪力撑、斜撑和连墙件主要保证脚手架整体刚度和稳定性的.并且加强抵抗垂直和水平作用的能力。

而连墙件则承受全部的风荷载。

扣件则是架子组成整体的联结件和传力件。

10、搭设要求:满堂脚手架6米以下钢管脚手架。

11、采用本方案取最大搭设高度6m进行验算;12、采用Φ48×3.5mm满堂钢管脚手架搭设，立杆横距b=1m，主杆纵距l=1。

8m,内立杆距墙0.3m。

脚手架步距h=1。

8m,脚手笆从地面2.0m开始每1。

8m进行满铺，第二步起设三步一隔离，根据规定，均布荷载Qk=2。

0KN/?。

三、使用材料1、钢管采用力学性能适中的Q235A(3号)钢，其力学性能应符合国家现行标准《炭素结构钢》(GB700-89）中Q235A钢的规定。

2、钢管选用外径48mm,壁厚3。

5mm的钢管。

立杆、大横杆和斜杆的最大长度为6.0m，小横杆长度1。

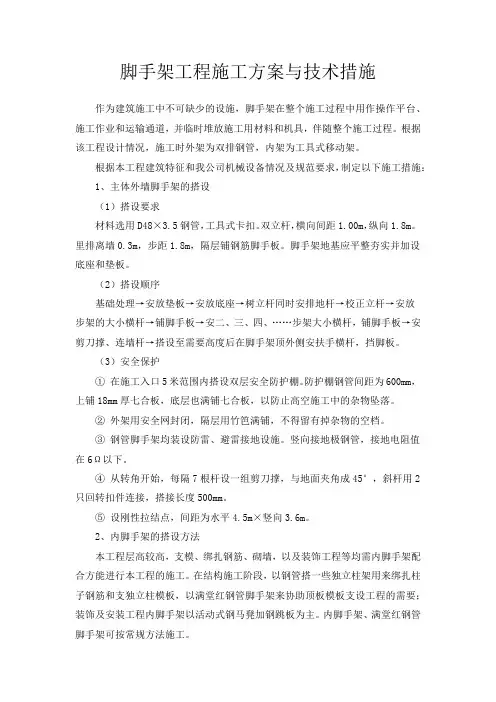

脚手架工程施工方案与技术措施作为建筑施工中不可缺少的设施，脚手架在整个施工过程中用作操作平台、施工作业和运输通道，并临时堆放施工用材料和机具，伴随整个施工过程。

根据该工程设计情况，施工时外架为双排钢管，内架为工具式移动架。

根据本工程建筑特征和我公司机械设备情况及规范要求，制定以下施工措施：1、主体外墙脚手架的搭设（1）搭设要求材料选用D48×3.5钢管，工具式卡扣。

双立杆，横向间距1.00m，纵向1.8m。

里排离墙0.3m，步距1.8m，隔层铺钢筋脚手板。

脚手架地基应平整夯实并加设底座和垫板。

（2）搭设顺序基础处理→安放垫板→安放底座→树立杆同时安排地杆→校正立杆→安放步架的大小横杆→铺脚手板→安二、三、四、……步架大小横杆，铺脚手板→安剪刀撑、连墙杆→搭设至需要高度后在脚手架顶外侧安扶手横杆，挡脚板。

（3）安全保护①在施工入口5米范围内搭设双层安全防护棚。

防护棚钢管间距为600mm，上铺18mm厚七合板，底层也满铺七合板，以防止高空施工中的杂物坠落。

②外架用安全网封闭，隔层用竹笆满铺，不得留有掉杂物的空档。

③钢管脚手架均装设防雷、避雷接地设施。

竖向接地极钢管，接地电阻值在6Ω以下。

④从转角开始，每隔7根杆设一组剪刀撑，与地面夹角成45°，斜杆用2只回转扣件连接，搭接长度500mm。

⑤设刚性拉结点，间距为水平4.5m×竖向3.6m。

2、内脚手架的搭设方法本工程层高较高，支模、绑扎钢筋、砌墙，以及装饰工程等均需内脚手架配合方能进行本工程的施工。

在结构施工阶段，以钢管搭一些独立柱架用来绑扎柱子钢筋和支独立柱模板，以满堂红钢管脚手架来协助顶板模板支设工程的需要；装饰及安装工程内脚手架以活动式钢马凳加钢跳板为主。

内脚手架、满堂红钢管脚手架可按常规方法施工。

3、脚手架的搭设要求（1）架子所选用的材料为:钢管Φ48×3.5规格管材，架子扣件必须选用玛钢扣件，要求所用材料无锈蚀、裂纹、变形的现象，否则严禁使用。

（建筑工程管理）加油站脚手架施工专项施工方案中石化xxx加油站脚手架专项施工方案工程名称:xxx加油站建设单位:中石化销售xxxxxxxxxxxxxX公司施工单位:xxxxx建设工程有限X公司编制人:wangshizhong二00九年五月三十日xxx加油站脚手架专项施工方案壹．编制依据1、xxx加油站施工图纸；2、xxx加油站施工组织设计；3、中华人民共和国有关建筑施工之国家标准及有关部门颁发的标准及行业标准；4、《混凝土结构工程施工及验收规范》(GB50204—2002)；5、建筑施工手册；6、建筑安装分项工程施工工艺规程（DBJ/T01-26-2003）；7、建筑结构工程施工工艺标准（QCJJT-JS02-2004）；8、建筑工程模板施工手册；9、建筑工程资料管理规程（DBJ01-51-2003）；10、《建筑施工高作业安全技术规范》（JGJ80-91）。

二．工程概况：(壹)1．建设单位：中石化销售xxxxxxxxxxxX公司2．工程名称：xxx加油站3．工程地址：xxxxxxx4．施工单位：xxxxxx建设工程有限X公司5．设计单位：xxx建筑设计研究院6．承包方式：施工总承包，包工包料7．承包范围：图纸设计站区范围内（不包括道路）的全部土建工程及配套的水电、工艺安装等项目。

8．质量标准：达到国家验收规范合格标准（二）．结构设计特点：（1）基础类型：钢筋混凝土独立基础和毛石条形基础。

（3）主体结构类型：院墙及站房为砖混结构，加油岛为框架及网架结构。

（4）楼板设计施工类型：钢筋混凝土现浇板。

（三）．建筑设计特点：（1）占地面积：1931.2㎡,建筑面积196㎡。

（2）高度：4800㎜米（站房）工程地震裂度：7度,近震；抗震等级二级；抗震设防类别建筑丙类。

地上壹层。

“三通壹平”工程已完成，交通运输畅通，施工条件成熟。

本工程±0.00相当于绝对标高45.20m，室内外高差0.15m，结构形式为框混结构，基础采用天然地基上毛石混凝土，设计室外地坪标高为：－0.15m,本工程为了保证施工现场能够实现安全生产，为了保证职工在施工中的安全，根据该工程的结构特点，特制定脚手架施工方案。

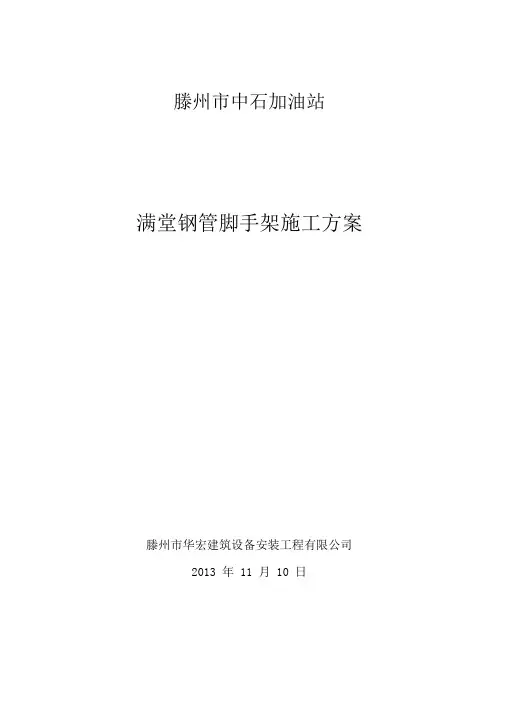

滕州市中石加油站满堂钢管脚手架施工方案滕州市华宏建筑设备安装工程有限公司2013 年 11 月 10 日一、工程概况二、设计依据及构造要求三、使用材料四、脚手架基础处理五、搭设技术措施六、搭设工艺流程、搭设图七、架子的验收、使用及管理八、架子搭设安全技术交底脚手架施工方案、工程概况本工程滕州市中石加油站项目，建筑高度 6 米，建筑面积 378.3 平方米。

本方案适合搭设 10 米以下的脚手架。

二、设计依据及构造要求1、本计算根据中国建筑出版社《建筑施工脚手架实用手册》。

2、《建筑施工扣件式钢管脚手架安全技术规范》 ( JGJ130— 2001)。

3、《关于贯彻建设部新颁发的两个脚手架安全技术规范的通知》沪建安监总( 2001)第 013号文。

4、建筑施工高处作业安全技术规范( JGJ80— 91)。

5、建筑施工安全检查标准( JGJ59—2011 )。

6、施工现场临时用电安全技术规范( JGJ46-2005)。

7、施工图纸及搭拆脚手架的相关资料。

8、施工中不允许超过设计荷载。

9、小横杆、大横杆和立杆是传递垂直荷载的主要构件。

而剪力撑、斜撑和连墙件主要保证脚手架整体刚度和稳定性的。

并且加强抵抗垂直和水平作用的能力。

而连墙件则承受全部的风荷载。

扣件则是架子组成整体的联结件和传力件。

10、搭设要求：满堂脚手架 6 米以下钢管脚手架。

11、采用本方案取最大搭设高度 6m 进行验算；12、采用①48x 3.5mm满堂钢管脚手架搭设，立杆横距 b=1m，主杆纵距l=1.8m，内立杆距墙 0.3m。

脚手架步距h=1.8m，脚手笆从地面2.0m开始每1.8m进行满铺，第二步起设三步一隔离，根据规定，均布荷载Qk=2.0KN/ m20三、使用材料1 、钢管采用力学性能适中的 Q235A(3 号)钢，其力学性能应符合国家现行标准《炭素结构钢》(GB700-89)中 Q235A 钢的规定。

2、钢管选用外径48mm，壁厚3.5mm的钢管。

脚手架工程施工方案与技术措施一、工程概况及脚手架选择根据招标文件及本工程概况，本工程采用落地式脚手架和满堂脚手架形式进行施工。

本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：（1）架体的结构设计，力求做到结构要安全可靠，造价经济合理。

（2）在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。

（3）选用材料时，力求做到常见通用、可周转利用，便于保养维修。

（4）结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；二、脚手架设置原则1、脚手架立面防护（1）脚手架的钢管应横平竖直，转角位置的大横杆不能超过转角 200mm，小横杆外漏部分应长短均匀。

（2）脚手架立杆应分布均匀，一般为 1500mm，大横杆应保持水平，一般为1800mm，毎步脚手架应设置护身栏杆，一般为 600mm 和1200mm 高。

（3）脚手架外侧满挂密目安全网。

网体竖向连接时采取用网眼连接方式，每个网眼应用 16#铁丝与钢管固定；网体橫向连接时采取搭接方式，搭接长度不得小于 200mm。

架体转角部位应设置木枋作内衬以保证架体转角部分安全网线条美观。

脚手架设置示意图2、脚手架剪刀撑与横向斜撑（1）毎道剪刀撑应跨越 5-7 根立杆，与地面夹角为45°-60°，杆件接长采用搭接。

（2）24 米以下的外架，在架体外侧两端、转角及中间间隔不超过 15 米的立面上设置剪刀撑。

24 米以上的外架，在架体外侧搭设连续剪刀撑。

（3）一字型、开口型双排架两断口必须设置横向斜撑，24 米以上架体在架体拐角处及中间毎六跨设置—道横向斜撑。

剪刀撑与横向斜撑示意图3、脚手架连墙件连墙件是保证脚手架稳定最重要的杆件，连墙件应从第一步纵向水平杆处开始设置，在“一字型”、“开口型”脚手架两端必须设置连墙件。

悬挑层以上的连墙件应设置防滑扣件。

脚手架连墙件三、落地式脚手架搭设1、脚手架搭设方法1.1、脚手架搭设流程：按建筑的平面形状放线→铺设垫板，按立杆间距排放底座→放置扫地杆→逐根树立杆，与扫地杆扣牢→安装第一步大横杆，与各立杆扣牢→安装第一步小横杆→第二步大横杆→第二步小横杆→架设临时抛撑→ 第三、四步大横杆和小横杆→设置连墙杆→接立杆→架设剪刀撑→铺设脚手板→ 挂安全网。

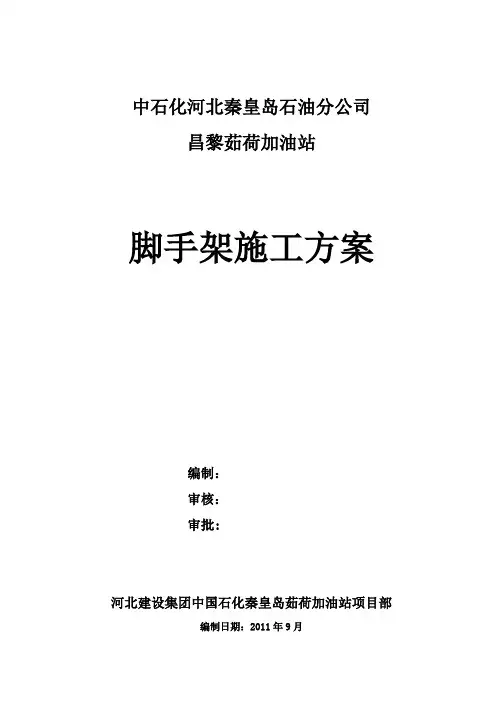

中石化河北秦皇岛石油分公司昌黎茹荷加油站脚手架施工方案编制：审核：审批:河北建设集团中国石化秦皇岛茹荷加油站项目部编制日期：2011年9月脚手架施工方案一、编制依据1、本要求依据建筑施工扣件式钢管脚手架安全技术规范(JGJ30-2001)、（JGJ84—2001）2、现行国家标准《直缝电焊钢管》(GB／T13793）或《低压流体输送用焊接钢管》(GB／T3092)中规定的3号普通钢管3、国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定4、现行国家标准《钢管脚手架扣件》(GBl5931）5、现行国家标准《木结构设计规范》（GBJ5)中Ⅱ级材质的规定6、本工程施工施工图纸。

二、工程概况本工程为中石化秦皇岛石油分公司委托我公司进行的秦皇岛茹荷加油站重建施工图设计,此次设计工作主要是站房、罩棚的设计及中石化新形象的装修。

加油站总用地1420。

50m2;总建筑面积344。

10 m2。

其中站房137.80 m2，罩棚189 m2。

附房17。

3 m2，罐区114。

70 m2。

三、架体材料选用1、架体采用Φ48钢管排架结构体系形式，其材质制作与组装必须符合设计要求。

2、规格:采用外径48mm，壁厚3.5mm的焊接管用作立杆,大横杆和斜杆的钢管长度以3～6M为宜。

重量在25Kg以内。

3、扣件用材:采用GB978—67《可锻铸铁分类及技术条件》的规定，扣件采用GB700—79《普通碳素结构钢技术条件》中A3钢的规定。

扣件不能有裂纹、气孔、疏松、砂眼等.在螺栓拧紧扭力矩达65N.m时，不得发生破坏。

4、脚手板采用木材料制作，每块质量不宜大于30kg。

5、木脚手板采用松木制作，其材质应符合现行国家标准《木结构设计规范》(GBJ5）中Ⅱ级材质的规定。

脚手板厚度不应小于50㎜，两端应各设直径为4㎜的镀锌钢丝箍两道。

6、钢管扣件内外表面均应刷红丹防锈漆，不得出现锈蚀现象，钢管使用前用修复机压直.四、构造形式1、脚手架是在主体结构外墙外搭设单排围护用脚手架;根据建筑结构平面形式,进行平面布局,以利于施工。
