室外消防管道专项施工方案

室外消防管道施工方案

2009-09-08 15:33:25| 分类： 默认分类 | 标签： |字号大中小 订阅

1、沟槽开挖和回填：

1.1沟槽开挖

1.1.1本工程室外消防管线大部分埋地敷设，地质大部分为坚石地基，沟槽采用人工、机械开挖相接合的方式。由于现场场地较大，将开挖的管沟土石方就地堆

放。

沟底宽度满足以下要求：

管道一侧的工作面宽度(mm)

管道结构的外缘宽度D1 管道一侧的工作面宽度b1

非金属管道 金属管道

D1≤500 400 300

500＜D1≤1000 500 400

1000＜D1≤1500 600 600

1500＜D1≤3000 800 800

管道沟槽底部的开挖宽度，按下式计算：

B= D1+2(b1+ b2+ b3)

其中B---管道沟槽底部的开挖宽度(mm)

D1---管道结构的外缘宽度(mm)

b 1---管道一侧的工作面宽度(mm)

b2---管道一侧的支撑厚度，可取150～200mm

1.1.2本工程室外沟槽部位设计标高处若为未经扰动的天然地基，经平整后管道可直接敷设；若为松软地基，在设计沟标高下挖0.7米，然后回填素土，分三层夯实，然后用50毫米厚砂垫层找平至设计标高，再敷设管道。

1.1.3沟槽每侧临时堆土或施加其他荷载时，应符合下列规定：

(1) 得影响建筑物、各种管线和其他设施的安全。

(2) 不得掩埋消火栓、各种阀门、雨水口、测量标志以及各种地下管道的井盖，且不得妨碍其正常使用。

(3) 人工挖槽时，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m。 (4) 沟槽的开挖质量应符合下列规定：

(5) 未经扰动天然地基或地基处理符合设计要求；槽壁平整，边坡坡度符合施工设计的规定；沟槽中心线每侧的净度不应小于管道沟槽底部开挖宽度的一半；槽底高程的允许偏差：开挖土方时应为±20mm。

1.2、沟槽支撑

本工程沟槽深度均较浅，且地基较坚硬，所以不考虑沟槽支撑。

一、编制依据

1. 《室外消防给水及消火栓系统技术规范》（GB 50974-2014）

2. 《城市消防设施设计规范》（GB 50084-2001）

3. 《建筑施工现场临时消防设施技术规范》（JGJ 46-2005）

4. 本工程相关设计图纸及施工方案

二、工程概况

1. 工程名称：XX小区室外消防管道工程

2. 工程地点：XX小区

3. 工程规模：室外消防管道全长约500米，包括消防管道、消防栓、消防水池等设施。

三、施工准备

1. 组织准备：成立消防管道开挖专项施工小组，明确各成员职责。

2. 技术准备：熟悉相关规范、图纸及施工方案，确保施工顺利进行。

3. 材料准备：提前采购消防管道、消防栓、消防水池等材料，确保施工过程中材料供应。

4. 机械设备准备：准备挖掘机、装载机、吊车等机械设备，确保施工效率。

四、施工工艺

1. 沟槽开挖

（1）根据设计图纸及规范要求，确定沟槽开挖的宽度、深度及坡度。

（2）采用挖掘机进行开挖，人工配合清理沟槽底部，确保沟槽底部平整。

（3）沟槽开挖过程中，注意保护地下管线，避免损坏。

2. 管道铺设

（1）将消防管道按照设计要求铺设到沟槽中，确保管道连接牢固。

（2）对管道进行试压，确保管道无泄漏。 3. 消防栓安装

（1）根据设计要求，将消防栓安装在指定位置。

（2）确保消防栓安装牢固，操作方便。

4. 消防水池施工

（1）根据设计要求，施工消防水池，确保水池结构安全可靠。

（2）对消防水池进行试水，确保水池无泄漏。

五、质量控制

1. 沟槽开挖：确保沟槽尺寸、深度及坡度符合设计要求，沟槽底部平整。

2. 管道铺设：确保管道连接牢固，无泄漏。

3. 消防栓安装：确保消防栓安装牢固，操作方便。

4. 消防水池施工：确保水池结构安全可靠，无泄漏。

六、安全文明施工

1. 施工现场设置安全警示标志，确保施工人员安全。

2. 严格按照规范要求进行施工，避免安全事故发生。

室外消火栓施工方案页脚内容1

室外消防管道施工方案

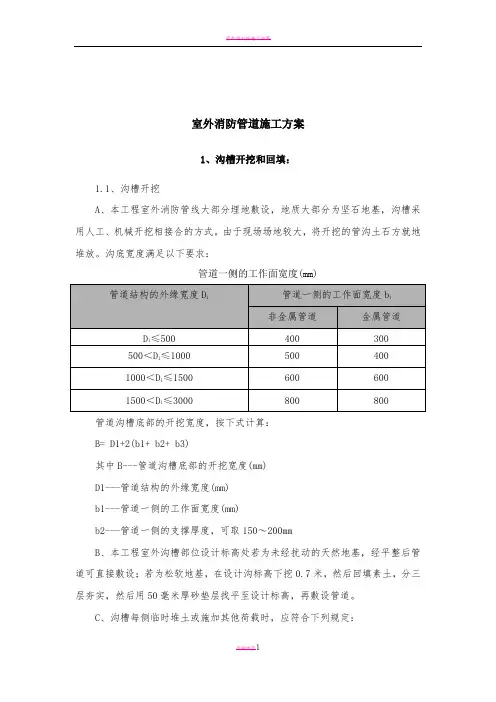

1、沟槽开挖和回填：

1.1、沟槽开挖

A、本工程室外消防管线大部分埋地敷设，地质大部分为坚石地基，沟槽采用人工、机械开挖相接合的方式。由于现场场地较大，将开挖的管沟土石方就地堆放。沟底宽度满足以下要求：

管道一侧的工作面宽度(mm)

管道结构的外缘宽度D1 管道一侧的工作面宽度b1

非金属管道 金属管道

D1≤500 400 300

500＜D1≤1000 500 400

1000＜D1≤1500 600 600

1500＜D1≤3000 800 800

管道沟槽底部的开挖宽度，按下式计算：

B= D1+2(b1+ b2+ b3)

其中B---管道沟槽底部的开挖宽度(mm)

D1---管道结构的外缘宽度(mm)

b1---管道一侧的工作面宽度(mm)

b2---管道一侧的支撑厚度，可取150～200mm

B、本工程室外沟槽部位设计标高处若为未经扰动的天然地基，经平整后管道可直接敷设；若为松软地基，在设计沟标高下挖0.7米，然后回填素土，分三层夯实，然后用50毫米厚砂垫层找平至设计标高，再敷设管道。

C、沟槽每侧临时堆土或施加其他荷载时，应符合下列规定： 室外消火栓施工方案页脚内容2 (1)得影响建筑物、各种管线和其他设施的安全。

(2不得掩埋消火栓、各种阀门、雨水口、测量标志以及各种地下管道的井盖，且不得妨碍其正常使用。

(3)人工挖槽时，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m。

(4)沟槽的开挖质量应符合下列规定：

(5)未经扰动天然地基或地基处理符合设计要求；槽壁平整，边坡坡度符合施工设计的规定；沟槽中心线每侧的净度不应小于管道沟槽底部开挖宽度的一半；槽底高程的允许偏差：开挖土方时应为±20mm。

1.2、沟槽支撑

本工程沟槽深度均较浅，且地基较坚硬，所以不考虑沟槽支撑。

之五兆芳芳创作

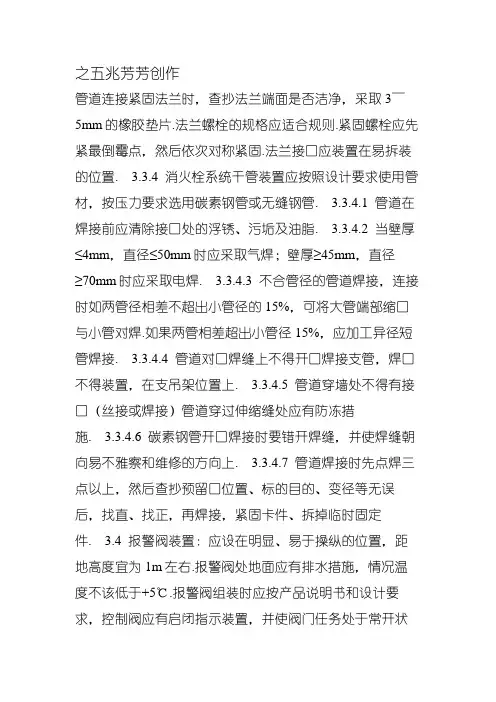

管道连接紧固法兰时，查抄法兰端面是否洁净，采取3～5mm的橡胶垫片.法兰螺栓的规格应适合规则.紧固螺栓应先紧最倒霉点，然后依次对称紧固.法兰接口应装置在易拆装的位置. 3.3.4 消火栓系统干管装置应按照设计要求使用管材，按压力要求选用碳素钢管或无缝钢管. 3.3.4.1 管道在焊接前应清除接口处的浮锈、污垢及油脂. 3.3.4.2 当壁厚≤4mm，直径≤50mm时应采取气焊；壁厚≥45mm，直径≥70mm时应采取电焊. 3.3.4.3 不合管径的管道焊接，连接时如两管径相差不超出小管径的15%，可将大管端部缩口与小管对焊.如果两管相差超出小管径15%，应加工异径短管焊接. 3.3.4.4 管道对口焊缝上不得开口焊接支管，焊口不得装置，在支吊架位置上. 3.3.4.5 管道穿墙处不得有接口（丝接或焊接）管道穿过伸缩缝处应有防冻措施. 3.3.4.6 碳素钢管开口焊接时要错开焊缝，并使焊缝朝向易不雅察和维修的方向上. 3.3.4.7 管道焊接时先点焊三点以上，然后查抄预留口位置、标的目的、变径等无误后，找直、找正，再焊接，紧固卡件、拆掉临时固定件. 3.4 报警阀装置：应设在明显、易于操纵的位置，距地高度宜为1m左右.报警阀处地面应有排水措施，情况温度不该低于+5℃.报警阀组装时应按产品说明书和设计要求，控制阀应有启闭指示装置，并使阀门任务处于常开状态. 3.5 消防喷洒和消火栓立管装置： 3.5.1 立管暗装在竖井内时，在管井内预埋铁件上装置卡件固定，立管底部的支吊架要牢固，避免立管下坠. 3.5.2 立管明装时每层楼板要预留孔洞，立管可随结构穿入，以削减立管接口. 3.6 消防喷洒分层干支管装置：

室外消防管道施工计划

1、沟槽开挖和回填：

本工程室外消防管线大部分埋地敷设，沟槽采取人工、机械开挖相接合的方法.由于现场场地较大，将开挖的管沟土石方就地堆放.
