1 / 12 高二物理第二章 实验探究电表的改装问题人教新课标版选修3－1
一、学习目标：
1. 掌握串、并联电路的电流与电压的特点。
2. 掌握电阻串、并联的计算。
3. 理解将小量程电流表改装成大量程电流表和将电流表改装成电压表的原理，并会进展相关的计算。
二、重点、难点：
重点：串、并联电路的分析与计算。
难点：电表的改装原理与相关的计算。
三、考点分析：
内容和要求 考点细目 出题方式
串联电路的根本特点和性质 串联电路的根本特点
选择、填空题
串联电路的性质
并联电路的根本特点和性质 并联电路的根本特点
并联电路的性质 选择、填空题
电表的改装 把小量程的电流表改装成大量程的电流表
的原理与并联电阻的计算
选择、实验题
将电流表改装成电压表的原理与分压电阻
的计算
word
2 / 12
串联电路和并联电路 电流特点
电压特点
电阻特点
电压表和电流表 串联电路各处的电流相等
并联电路的总电流等于各支路电流之和
串联电路两端的总电压等于各部分电路电压之和
并联电路的总电压与各支路电压相等
串联电路的总电阻等于各部分电路电阻之和
并联电路总电阻的倒数等于各支路电阻的倒数之和
表头（G）：小量程的电流表
电表的改装 改装成电压表：需和表头串联一个分压电阻
改装成电流表：需和表头并联一个分流电阻
知识点一：串、并联电路的根本特点与性质
例1. 如下列图电路中，各电阻阻值已标出，当输入电压V110UAB时，输出电压CDU____________V。
解析：对网络电路的电阻、电流、电压或功率的计算，关键是对电路的结构进展正确的分析。
此题中，电阻9R与电阻R串联后与电阻R910并联，再与电阻10R串联，接在电压ABU之间。
E、F之间电阻RR910)R9R(R910)R9R(REF
E、F之间电压V10V110RR10RURR10RUABEFEFEF
第二章 第四节 电压表和电流表改装
（2011-10-10 星期二 总第18份学案）
【学习目标】
1、知道常用的电压表和电流表都是由小量程的电流表改装而成的，理解改装原理。
【重点、难点】表头G改装成大量程电压表V和电流表A的原理，并会计算分压电阻和分流电阻。
课前诊断：
一、串并联电路
1、串联电路
请画个串联电路，电路中含有三个电阻R1、R2、R3并标上符号
2、并联电路
请画个串联电路，电路中含有三个电阻R1、R2、R3并标上符号
3、请记住：
（1）并联电路的总电阻 其中最小的电阻。
（2）n个相同的电阻并联，总电阻为一个电阻的
（3）多个电阻并联时，其中任一个电阻增大或减小，总电阻随之
（4）多个电阻并联时，增加并联支路，总电阻随之
新课知识：电压表和电流表
学生自主探究
1、常用的电压表和电流表都是由 改装的，它的符号是 简称
2、什么是表头的内阻Rg：
3、什么是满偏电流Ig：
4、什么是满偏电压Ug：
5、三者的关系：
教师点拨
1、电压表的改装：
例1：有一个电流表G，内阻为Rg，满偏电流为Ig，要把它改装成最大量程为U的大量程电压表时，要串联多大的电阻？改装后电压表的内阻多大？
【当堂强化练习】
1、 电流表的内阻Rg＝3kΩ，满偏电流Ig＝100μA，这个电流表的最大电压Ug是多少？
ＳＣＩ—ＴＥＣＨ ＩＮＦＯＲＭＡＴＩＯＮ ＤＥＶＥＬＯＰＭＥＮＴ＆ＥＣＯＮＯＭＹ ２０１ １年第２１卷第３１期
零序电汔互感器的串 和并联
樊剑飞
（中冶天工集团有限公司，天津，３００３０８）
摘要：简要介绍了零序电流互感器的基本原理，对厂矿中普遍采用的６ ｋＶ、１０ ｋＶ中
性点不接地电缆供电系统同一出线使用多根电缆供电，在采用多个零序电流互感器进 行保护时的连接方式进行了讨论，提出了最可靠、最合理的接线方式。
关键词：零序电流互感器；串联；并联 中图分类号：ＴＰ２１２．９ 文献标识码：Ａ
随着我国经济的高速发展，对于各种新的材料和产品的需
求量越来越大，种类越来越多，各行业对质量的要求也越来越
高。为了满足这些要求，全国多个行业的企业开始大规模扩建和 新建生产线。而这些生产线的设备对电力需求大幅上升，也带来
厂总降变电站到各分站电缆的大幅增多。为了实现这些电缆的
单相接地保护，普遍采用零序电流互感器采样零序电流供给继 电保护设备来实现保护。但由于电缆大幅增多和零序电流互感 器实际尺寸的限制，使得同一开关柜出线使用的零序电流互感
器数量越来越多。这就出现多个零序电流互感器如何连接的问
题。下面笔者根据实际工作经验对这个问题进行理论分析。在讨 论中我们不考虑电缆屏蔽层的因素，我们假设这些屏蔽层的接
法是正确的。
１零序电流互感器介绍
零序电流互感器是电流互感器的一种，也是由闭合的铁心 和绕组构成的，利用电磁感应原理将大电流变为小电流的一种
测量元件，其基本原理是基于基尔霍夫电流定律［Ｉ］。由于制造工 艺限制有一定的变比误差和角度误差，在实际使用中，电缆穿过
一次线圈、二次线圈串接在测量仪表和保护回路中，二次线圈不 允许开路。
２零序电流互感器的串联
零序电流互感器的串联是指在同—个断路器下口，多个电缆
每根单独穿过—个零序电流互感器的一次线圈，而这些零序电流
互感器的二次线圈首尾相连，最后再与保护设备相连（见图１）。

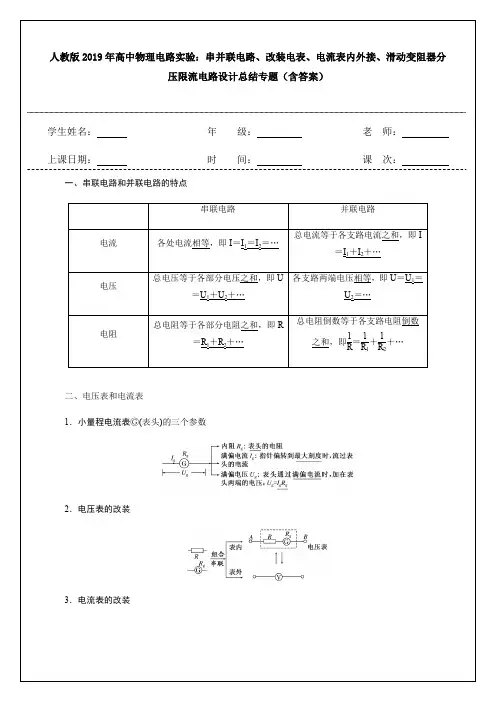

人教版2019年高中物理电路实验：串并联电路、改装电表、电流表内外接、滑动变阻器分压限流电路设计总结专题（含答案）
学生姓名： 年 级： 老 师：
上课日期： 时 间： 课 次：
一、串联电路和并联电路的特点
串联电路 并联电路
电流 各处电流相等，即I＝I1＝I2＝… 总电流等于各支路电流之和，即I＝I1＋I2＋…
电压 总电压等于各部分电压之和，即U＝U1＋U2＋… 各支路两端电压相等，即U＝U1＝U2＝…
电阻 总电阻等于各部分电阻之和，即R＝R1＋R2＋… 总电阻倒数等于各支路电阻倒数之和，即1R＝1R1＋1R2＋…
二、电压表和电流表
1．小量程电流表Ⓖ(表头)的三个参数
2．电压表的改装
3．电流表的改装
1．自主思考——判一判
(1)在电路中的任何一个位置串联一个电阻时，电路中的总电阻一定变大。(√)
(2)两并联电阻的电流与电阻成反比，两串联电阻的电压与电阻成正比。(√)
(3)把小量程的电流表改装成大量程的电流表需串联一个电阻。(×)
(4)若将分压电阻串联在电流表上改装成电压表后，增大了原电流表的满偏电压。(×)
(5)若将分流电阻并联在电流表两端改装成电流表后，分流电阻和电流表两端的电压相等。(√)
2．合作探究——议一议
(1)每年春节期间，大街小巷的树上都挂满了装饰用的串串小彩灯，当夜幕降临的时候，火树银花，非常好看，这些小彩灯的额定电压一般只有几伏，但大多数都使用了220 V的家用照明电路，这些小彩灯是怎样连接的？
提示：小彩灯串联连接。
(2)把一个小量程的电流表改装成一个大量程电压表后，通过校对发现电压表量程偏大，若要符合改装要求，怎么办？
提示：电压表改装利用的是串联电路正比分压的特点，改装后的电压表量程偏大，说明串联电阻偏大，应该换用阻值小的符合改装要求的电阻。
