电缆绝缘材料

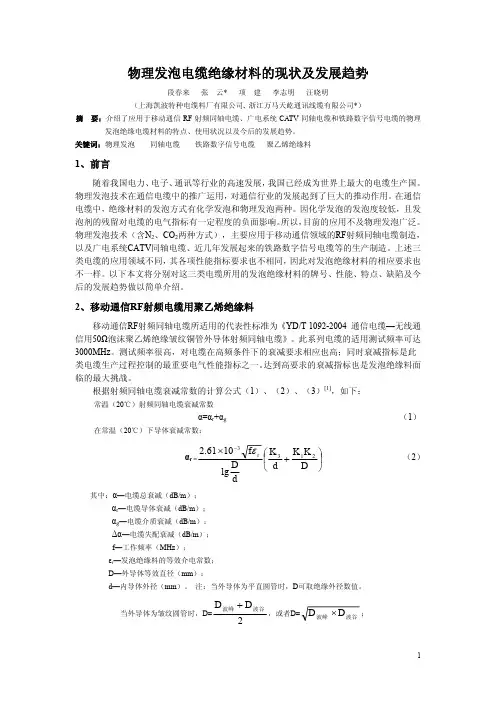

物理发泡电缆绝缘材料的现状及发展趋势

段春来 张 云* 项 建 李志明 汪晓明

（上海凯波特种电缆料厂有限公司, 浙江万马天屹通讯线缆有限公司*）

摘 要：介绍了应用于移动通信RF射频同轴电缆、广电系统CATV同轴电缆和铁路数字信号电缆的物理

发泡绝缘电缆材料的特点、使用状况以及今后的发展趋势。

关键词：物理发泡 同轴电缆 铁路数字信号电缆 聚乙烯绝缘料

1、前言

随着我国电力、电子、通讯等行业的高速发展，我国已经成为世界上最大的电缆生产国。

物理发泡技术在通信电缆中的推广运用，对通信行业的发展起到了巨大的推动作用。在通信

电缆中，绝缘材料的发泡方式有化学发泡和物理发泡两种。因化学发泡的发泡度较低，且发

泡剂的残留对电缆的电气指标有一定程度的负面影响。所以，目前的应用不及物理发泡广泛。

物理发泡技术（含N2、CO2两种方式），主要应用于移动通信领域的RF射频同轴电缆制造，

以及广电系统CATV同轴电缆、近几年发展起来的铁路数字信号电缆等的生产制造。上述三

类电缆的应用领域不同，其各项性能指标要求也不相同，因此对发泡绝缘材料的相应要求也

不一样。以下本文将分别对这三类电缆所用的发泡绝缘材料的牌号、性能、特点、缺陷及今

后的发展趋势做以简单介绍。

2、移动通信RF射频电缆用聚乙烯绝缘料

移动通信RF射频同轴电缆所适用的代表性标准为《YD/T 1092-2004 通信电缆—无线通

信用50Ω泡沫聚乙烯绝缘皱纹铜管外导体射频同轴电缆》。此系列电缆的适用测试频率可达

3000MHz。测试频率很高，对电缆在高频条件下的衰减要求相应也高；同时衰减指标是此

类电缆生产过程控制的最重要电气性能指标之一。达到高要求的衰减指标也是发泡绝缘料面

临的最大挑战。

根据射频同轴电缆衰减常数的计算公式（1）、（2）、（3）[1]，如下：

常温（20℃）射频同轴电缆衰减常数 α=αr+αg （1）

在常温（20℃）下导体衰减常数：

αr =⎟⎠⎞⎜⎝⎛+×−

电缆 云母带

电缆云母带是一种常见的电缆绝缘材料，它在电力、通信等领域有着广泛的应用。下面将从云母带的特点、用途、制作工艺等方面进行介绍。

一、云母带的特点

云母带是由云母片经过特殊工艺处理制成的绝缘材料。云母具有优异的绝缘性能和耐热性，能够在高温下保持较好的绝缘性能，不易燃烧。同时，云母带还具有较好的机械强度和柔韧性，便于加工和安装。此外，云母带还具有良好的耐腐蚀性能和耐化学物质侵蚀能力，能够在恶劣的环境中长期稳定工作。

二、云母带的用途

云母带主要用于电缆绝缘层的包裹和保护。由于云母具有优异的绝缘性能和耐热性，能够有效地隔离电缆导体与外部环境，防止电缆发生漏电、短路等故障。同时，云母带还能够抵抗电缆在长期运行中产生的热应力和电应力，保证电缆的安全可靠运行。除了电缆绝缘层，云母带还广泛应用于电缆护套、电机绝缘、变压器绝缘等领域。

三、云母带的制作工艺

云母带的制作工艺主要包括云母片的选材、处理和组装。首先，需要选择质量优良、无裂纹和杂质的云母片作为原材料。然后，对云母片进行清洗、干燥和涂覆处理，以增加其绝缘性能和耐热性。接下来，将处理后的云母片进行层叠组装，经过压力和温度的作用，使其形成一定厚度和宽度的云母带。最后，对云母带进行检测和包装，确保其质量符合要求。

四、云母带的市场前景

随着电力工业和通信工业的快速发展，对电缆的需求不断增加，云母带作为电缆绝缘材料的重要组成部分，市场需求也在不断扩大。同时，随着电力设备和通信设备对绝缘性能和耐热性要求的提高，云母带的市场前景也越来越广阔。未来，随着新能源、高速铁路等领域的发展，云母带的市场需求将进一步增加。

电缆云母带作为一种重要的电缆绝缘材料，具有优异的绝缘性能、耐热性和耐腐蚀性能，被广泛应用于电力、通信等领域。云母带的制作工艺也相对简单，市场前景广阔。未来，随着科技的进步和工业的发展，云母带将在更多领域发挥其重要作用。

电缆绝缘标准

电缆绝缘是电力传输和通信领域中非常重要的一环，它直接关系到电缆的安全性和可靠性。因此，制定和执行电缆绝缘标准显得尤为重要。本文将对电缆绝缘标准进行详细介绍，包括其定义、分类、要求等内容，以期为相关领域的从业人员提供一定的参考和指导。

一、电缆绝缘的定义。

电缆绝缘是指用于包裹电缆导体的绝缘材料。其主要作用是阻止电流在导体之间或导体与外部介质之间的直接通路，从而保证电缆的安全运行。电缆绝缘的材料主要包括聚乙烯、交联聚乙烯、聚氯乙烯等，其选择应根据电缆的使用环境和要求来确定。

二、电缆绝缘的分类。

根据绝缘材料的不同，电缆绝缘可分为多种类型。常见的有聚乙烯绝缘电缆、交联聚乙烯绝缘电缆、聚氯乙烯绝缘电缆等。不同类型的绝缘材料具有不同的特性和适用范围，因此在选择电缆绝缘时需要根据具体情况进行合理的选择。

三、电缆绝缘标准的要求。

1. 电缆绝缘材料的物理性能要符合国家标准，包括拉伸强度、断裂伸长率、硬度等指标；

2. 电缆绝缘材料的电气性能要符合国家标准，包括介电强度、体积电阻率、介质损耗等指标；

3. 电缆绝缘材料的耐热性能要符合国家标准，包括长期使用温度、短期过载温度等指标； 4. 电缆绝缘材料的耐环境老化性能要符合国家标准，包括耐光老化、耐热老化、耐湿热老化等指标。

四、电缆绝缘标准的执行。

为了保证电缆绝缘的质量和可靠性，国家和行业都制定了一系列的电缆绝缘标准，并对其进行严格的执行。在生产和使用过程中，必须严格按照标准要求进行操作，确保电缆绝缘材料的质量符合标准，从而保证电缆的安全运行。

五、电缆绝缘标准的意义。

电缆绝缘标准的制定和执行对于保障电缆安全运行、提高电力传输和通信质量具有重要意义。它可以规范电缆绝缘材料的生产和使用，提高电缆的可靠性和耐久性，降低事故发生的风险，保护人身和财产安全，促进相关产业的健康发展。

六、总结。

电缆绝缘标准是电力传输和通信领域中的重要标准之一，其对于保障电缆安全运行、提高质量具有重要意义。在实际生产和使用中，必须严格按照标准要求进行操作，确保电缆绝缘材料的质量符合标准。希望本文对相关领域的从业人员有所帮助，也希望相关部门和企业能够重视电缆绝缘标准的执行，共同促进电力传输和通信领域的发展。

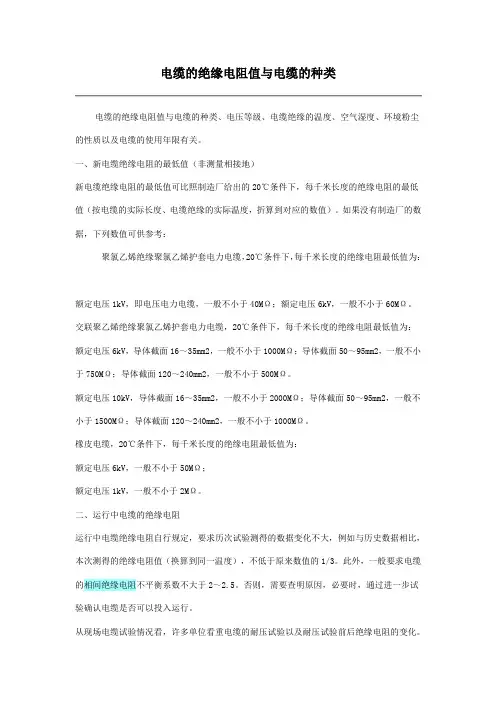

电缆的绝缘电阻值与电缆的种类

电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度、环境粉尘的性质以及电缆的使用年限有关。

一、新电缆绝缘电阻的最低值（非测量相接地）

新电缆绝缘电阻的最低值可比照制造厂给出的20℃条件下，每千米长度的绝缘电阻的最低值（按电缆的实际长度、电缆绝缘的实际温度，折算到对应的数值）。如果没有制造厂的数据，下列数值可供参考：

聚氯乙烯绝缘聚氯乙烯护套电力电缆，20℃条件下，每千米长度的绝缘电阻最低值为：

额定电压1kV，即电压电力电缆，一般不小于40MΩ；额定电压6kV，一般不小于60MΩ。

交联聚乙烯绝缘聚氯乙烯护套电力电缆，20℃条件下，每千米长度的绝缘电阻最低值为：

额定电压6kV，导体截面16～35mm2，一般不小于1000MΩ；导体截面50～95mm2，一般不小于750MΩ；导体截面120～240mm2，一般不小于500MΩ。

额定电压10kV，导体截面16～35mm2，一般不小于2000MΩ；导体截面50～95mm2，一般不小于1500MΩ；导体截面120～240mm2，一般不小于1000MΩ。

橡皮电缆，20℃条件下，每千米长度的绝缘电阻最低值为：

额定电压6kV，一般不小于50MΩ；

额定电压1kV，一般不小于2MΩ。

二、运行中电缆的绝缘电阻

运行中电缆绝缘电阻自行规定，要求历次试验测得的数据变化不大，例如与历史数据相比，本次测得的绝缘电阻值（换算到同一温度），不低于原来数值的1/3。此外，一般要求电缆的相间绝缘电阻不平衡系数不大于2～2.5。否则，需要查明原因，必要时，通过进一步试验确认电缆是否可以投入运行。

从现场电缆试验情况看，许多单位看重电缆的耐压试验以及耐压试验前后绝缘电阻的变化。GB50150-2006《电气装置安装工程 电气设备交接试验标准》也没有对电缆绝缘电阻的数值做出明确的要求。DL/T 596—1996《电力设备预防性试验规程》电缆绝缘电阻一栏，简单到只有“自行规定”4个字。
