基础梁混凝土浇筑技术交底

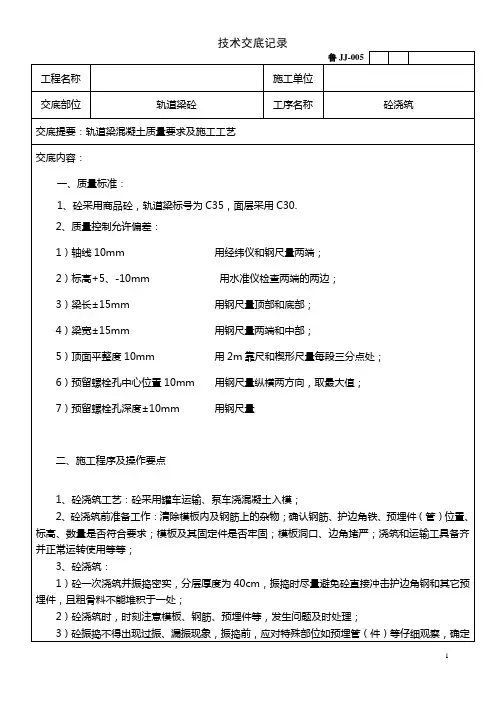

技术交底记录

1 鲁JJ-005

工程名称 施工单位

交底部位 轨道梁砼 工序名称 砼浇筑

交底提要：轨道梁混凝土质量要求及施工工艺

交底内容：

一、质量标准：

1、砼采用商品砼，轨道梁标号为C35，面层采用C30.

2、质量控制允许偏差：

1）轴线10mm 用经纬仪和钢尺量两端；

2）标高+5、-10mm 用水准仪检查两端的两边；

3）梁长±15mm 用钢尺量顶部和底部；

4）梁宽±15mm 用钢尺量两端和中部；

5）顶面平整度10mm 用2m靠尺和楔形尺量每段三分点处；

6）预留螺栓孔中心位置10mm 用钢尺量纵横两方向，取最大值；

7）预留螺栓孔深度±10mm 用钢尺量

二、施工程序及操作要点

1、砼浇筑工艺：砼采用罐车运输、泵车浇混凝土入模；

2、砼浇筑前准备工作：清除模板内及钢筋上的杂物；确认钢筋、护边角铁、预埋件（管）位置、标高、数量是否符合要求；模板及其固定件是否牢固；模板洞口、边角堵严；浇筑和运输工具备齐并正常运转使用等等；

3、砼浇筑：

1）砼一次浇筑并振捣密实，分层厚度为40cm，振捣时尽量避免砼直接冲击护边角钢和其它预埋件，且粗骨料不能堆积于一处；

2）砼浇筑时，时刻注意模板、钢筋、预埋件等，发生问题及时处理；

3）砼振捣不得出现过振、漏振现象，振捣前，应对特殊部位如预埋管（件）等仔细观察，确定振捣重点部位；然后从近模处开始，由外至内，按移动间距不应大于振捣器有效半径的1.5倍。振捣时，应尽量避免碰撞模板、钢筋、预埋件等，振捣棒应垂直插入砼中，快插慢拔，上下抽动，持续时间以砼表面呈现水泥浆不再沉落为止；

4）砼修补：模板拆除后，对于局部漏浆或吊角去边的部位应及时修补；

5）养护：砼达到终凝后，设专人及时进行养护，养护方式采用湿润土工布覆盖保水养护，每2小时浇水一遍，养护时间14天以上；

技 术 交 底 单

施工单位： 江苏南通二建集团有限公司 填发日期： 年 月 日

工程名称 金桂德府小区 分项工程 混凝土分项工程

施工部位 5#—11#楼 接受交底人

交

底

内

容

交底内容：

混凝土浇筑技术交底

1、作业条件

（1）砼浇筑层段的模板、钢筋、预埋件及管线等全部安装完毕，模板内的杂物和钢筋油污等要清理

干净，模板的缝隙和孔洞已堵严。完成钢筋、模板的隐检、预检工作。

（2）砼泵车调试运转正常，骨料在泵管中流动不得有较大晃动，否则要立即进行加固泵管，浇筑砼

用的架子及马道已支搭完毕，并经检验合格。

（3）夜间施工配备好足够的夜间照明设备。砼浇筑时，要使砼浇筑移动方向与泵送方向相反，砼浇

筑过程中，只许拆除泵管，不得增设管段。

（4）砼在浇筑和运输过程中严禁加水。

（5）楼面标高已做好标记，施工过程中以标记为准，严格按照图纸板厚和标高浇筑砼。

2、混凝土的浇筑顺序应符合下列规定：

（1）、当采用输送管输送混凝土时应由远而近浇筑；

（2）、同一区域的混凝土应按先竖向结构后水平结构的顺序分层连续浇筑；

（3）、当不允许留施工缝时，区域之间上下层之间的混凝土浇筑间歇时间不得超过混凝土初凝时间；

（4）、当下层混凝土初凝后浇筑上层混凝土时应先按留施工缝的规定处理；

3、混凝土浇筑与振捣的一般要求：

（1）、混凝土自吊斗口下落的自由倾落高度不得超过2m，浇筑高度如超过3m时必须采取措施，用串桶或溜管等。

（2）、浇筑混凝土时应分段分层连续进行，浇筑层高度应根据砼供应能力，一次浇筑方量，砼初凝时间，结构特点、钢筋疏密综合考虑决定，一般为振捣器作用部分长度的1.25倍。混凝土浇筑分层厚度，宜为300～500mm。当水平结构的混凝土浇筑厚度超过500mm时，可按1：6～1：10坡度分层浇筑，且上层混凝土，应超前覆盖下层混凝土500mm以上。

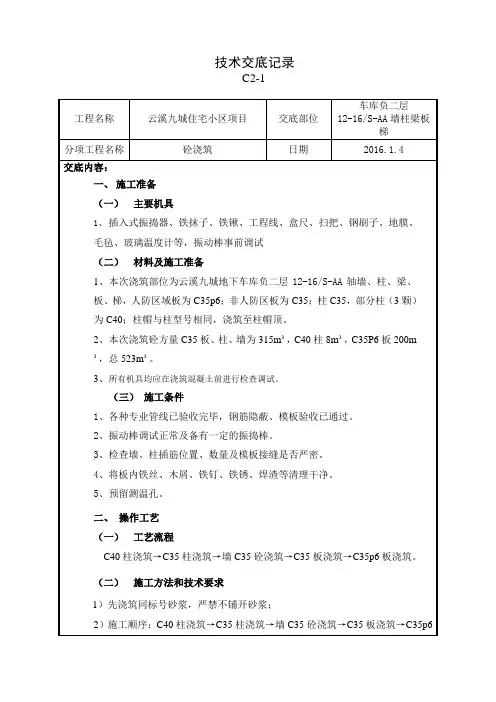

技术交底记录

C2-1

工程名称 云溪九城住宅小区项目 交底部位 车库负二层12-16/S-AA墙柱梁板梯

分项工程名称 砼浇筑 日期 2016.1.4

交底内容：

一、 施工准备

（一） 主要机具

1、 插入式振捣器、铁抹子、铁锹、工程线、盒尺、扫把、钢刷子、地膜、毛毡、玻璃温度计等，振动棒事前调试

（二） 材料及施工准备

1、本次浇筑部位为云溪九城地下车库负二层12-16/S-AA轴墙、柱、梁、板、梯，人防区域板为C35p6；非人防区板为C35；柱C35，部分柱（3颗）为C40；柱帽与柱型号相同，浇筑至柱帽顶。

2、本次浇筑砼方量C35板、柱、墙为315m³，C40柱8m³，C35P6板200m³，总523m³。

3、所有机具均应在浇筑混凝土前进行检查调试。

（三） 施工条件

1、各种专业管线已验收完毕，钢筋隐蔽、模板验收已通过。

2、振动棒调试正常及备有一定的振捣棒。

3、检查墙、柱插筋位置、数量及模板接缝是否严密。

4、将板内铁丝、木屑、铁钉、铁锈、焊渣等清理干净。

5、预留测温孔。

二、 操作工艺

（一） 工艺流程

C40柱浇筑→C35柱浇筑→墙C35砼浇筑→C35板浇筑→C35p6板浇筑。

（二） 施工方法和技术要求

1）先浇筑同标号砂浆，严禁不铺开砂浆；

2）施工顺序：C40柱浇筑→C35柱浇筑→墙C35砼浇筑→C35板浇筑→C35p6技术交底记录

C2-1

工程名称 云溪九城住宅小区项目 交底部位 车库负二层12-16/S-AA墙柱梁板梯

分项工程名称 砼浇筑 日期 2016.1.4

板浇筑。

3）墙柱应分两层浇筑，应连续进行浇筑，间隔不应超过2小时，墙体不允许留竖向施工缝

4）浇筑时移动泵管过程中尽量避免产生落地灰，若有应随时清理；

5）在钢筋密集处或墙体交叉节点处要加强振捣，保证密实，严禁用振动棒直接作用在钢筋上，振动棒应快插慢拔；

１ 技 术 交 底 记 录

编号：

工程名称 漳州高新区兰庭小区项目 施工单位 福建一建集团有限公司

施工内容 混凝土工程 交底日期 年 月 日

交底内容：

一、施工准备

1.材料的选择

（1）大体积混凝土浇筑部位及强度等级

大体积混凝土 浇筑部位 强度等级

地下室承台、地梁、底板 C35 P6

（2）选择一家经建设、监理、施工三方认可的商品混凝土厂家，并确定好商品砼运输车行走路线，必要时可选两至三条路线，以防路线出现交通堵塞现象，导致混凝土浇筑中断。

（3）浇筑大体积混凝土前，应向商品砼厂家提前3～5天以书面形式报商品混凝土数量、具体供应时间、砼强度等级及浇筑部位、抗渗等级、混凝土的浇筑坍落度等，并根据混凝土浇筑量确定泵车数量，还应提前对抗渗商品混凝土进行试配检测其各项性能是否符合图纸设计要求。

2.技术准备

（1）在大体积混凝土浇筑前编制大体积混凝土施工方案，施工方案经公司技术负责人审核后报监理工程师审核批准，方案通过监理工程师审核批准后组织施工人员进行方案的学习，由技术部门讲述施工方案，大体积混凝土浇筑前对工人做好技术交底及安全技术交底，对重点部位单独交底，做到操作人员人人心中有数。交底双方签字后归档保存。

（2）对参加筏板、底板混凝土施工的管理人员及操作人员进行培训，明确施工方法及施工程序。

3.现场准备工作

（1）基础承台、底板钢筋及柱、墙插筋已施工完毕，并进行隐蔽工程验收，报监理单位验收合格。

（2）支设好后浇带的模板，并做好防水处理。

（3）将基础底板上表面标高抄测在柱、墙钢筋上，并作明显标记，供浇筑混凝土时找平用。

２ （4）底板基础中的电梯基坑、集水坑及底板周边采用吊模支设，并用钢管、对拉螺杆等进行加固牢靠，如电梯基坑、集水坑采用箱模须压重抗浮。
