绝缘电阻表的使用方法和注意事项

绝缘电阻表的使用方法及注意事项

一、绝缘电阻表简介：绝缘电阻表又称兆欧表、摇表，绝缘电阻表主要是由三

部分组成；第一是直流高压发生器，用以产生直流高压；第二是测量回路；第

三是显示。用来测量最大电阻值、绝缘电阻、吸收比以及极化指数的专用仪表，它的

标度单位是兆欧，它本身带有高压电源。电器产品的绝缘性能是评价其绝缘好

坏的重要标志之一，它通过绝缘电阻反映出来。

测定产品的绝缘电阻，是指带电部分与外露非带电金属部分(外壳)之间的

绝缘电阻，按不同的产品，施加一直流高压，如100V、250V、500V、1000V

等，规定一个最低的绝缘电阻值。有的标准规定每kV电压，绝缘电阻不小于

1MΩ等。在家用电器产品标准中，通常只规定热态绝缘电阻，而不规定常态条

件下的绝缘电阻值，常态条件下的绝缘电阻值由标准中自行制定。如果常态绝

缘电阻值低，说明绝缘结构中可能存在某种隐患或受损。如电机绕组对外壳的

绝缘电阻低，可能是在嵌线时绕组的均线槽绝缘受到损伤所致。在使用电器

时，由于突然上电或切断电源或其它缘故，电路产生过电压，在绝缘受损处产

生击穿，造成对人身的安全。

二、绝缘电阻的结构及组成：

（1）直流高压发生器：测量绝缘电阻必须在测量端施加一高压，此高压值

在绝缘电阻表国标中规定为50V、100V、250V、500V、1000V、2500V、5000V。

直流高压的产生一般有三种方法。第一种手摇发电机式。我国生产的兆欧

表约80%是采用这种方法。第二种是通过市电变压器升压，整流得到直流高

压。一般市电式兆欧表采用的方法。第三种是利用晶体管振荡式或专用脉宽调

制电路来产生直流高压，一般电池式和市电式的绝缘电阻表采用的方法。

（2）测量回路：在前面讲的摇表(兆欧表)中测量回路和显示部分的合二

为一的。它是有一个流比计表头来完成的，这个表头中有两个夹角为60°(左右)的线圈组成，其中一个线圈是并在电压两端的，另一线圈是串在测量回路

中的。表头指针的偏转角度决定于两个线圈中的电流比，不同的偏转角度代

氮气的使用方法和注意事项

氮气瓶简介

氮气，化学式为N2，通常状况下是一种无色无味的气体，且通常无毒。氮气占大气总量的78.12%（体积分数），是空气的主要成份。在标准大气压下，冷却至-195.6℃时，变成没有颜色的液体，冷却至-218.8℃时，液态氮变成雪状的固体。氮气的化学性质不活泼，常温下很难跟其他物质发生反应，但在高温、高能量条件下可与某些物质发生化学变化，用来制取对人类有用的新物质。

氮气瓶危险注意事项

危险性概述

危险性类别：第2.2类 惰性气体

侵入途径：吸入

健康危害：空气中氮气含量过高，使吸入气氧分压下降，引起缺氧窒息。吸入氮气浓度不太高时，患者最初感胸闷、气短、疲软无力；继而有烦躁不安、极度兴奋、乱跑、叫喊、神情恍惚、步态不稳，称之为“氮酩酊”，可进入昏睡或昏迷状态。吸入高浓度，患者可迅速昏迷、因呼吸和心跳停止而死亡。

潜水员深潜时，可发生氮的麻醉作用；若从高压环境下过快转入常压环境，体内会形成氮气气泡，压迫神经、血管或造成徽血管阻塞，发生“减压病”。

环境危害：无

燃爆危险：本品不燃。

急救措施

皮肤接触：没事（因空气中就含有约78%的氮）

眼睛接触：没事（理由同上）

吸入：迅速脱离现场至空气新鲜处。保持呼吸道通畅。如呼吸困难，给输氧。呼吸心跳停止时，立即进行人工呼吸和胸外心脏按压术。就医。

食入：没事

消防措施

危险特性：若遇高热，容器内压增大，有开裂和爆炸的危险。

有害燃烧产物：氮气。

灭火方法：本品不燃。尽可能将容器从火场移至空旷处。喷水保持火场容器冷却，直至灭火结束用雾状水保持火场中容器冷却。可用雾状水喷淋加速液氮蒸发，但不可使用水枪射至液氮。

泄漏应急处理

应急处理：迅速撤离泄漏污染区人员至上风处，并进行隔离，严格限制出入。建议应急处理人员戴自给正压式呼吸器，穿一般作业工作服。尽可能切断泄漏源。合理通风，加速扩散。漏气容器要妥善处理，修复、检验后再用。

操作处置与储存

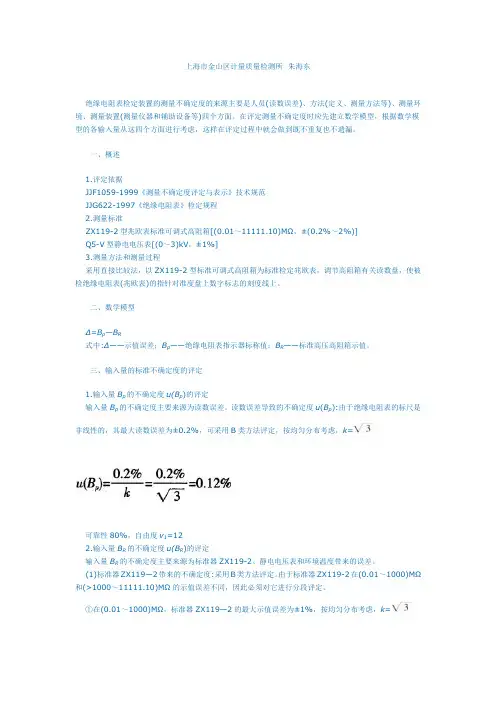

上海市金山区计量质量检测所 朱海东

绝缘电阻表检定装置的测量不确定度的来源主要是人员(读数误差)、方法(定义、测量方法等)、测量环境、测量装置(测量仪器和辅助设备等)四个方面。在评定测量不确定度时应先建立数学模型，根据数学模型的各输入量从这四个方面进行考虑，这样在评定过程中就会做到既不重复也不遗漏。

一、概述

1.评定依据

JJF1059-1999《测量不确定度评定与表示》技术规范

JJG622-1997《绝缘电阻表》检定规程

2.测量标准

ZX119-2型兆欧表标准可调式高阻箱[(0.01～11111.10)MΩ，±(0.2%～2%)]

Q5-V型静电电压表[(0～3)kV，±1%]

3.测量方法和测量过程

采用直接比较法，以ZX119-2型标准可调式高阻箱为标准检定兆欧表，调节高阻箱有关读数盘，使被检绝缘电阻表(兆欧表)的指针对准度盘上数字标志的刻度线上。

二、数学模型

Δ=Bp—BR

式中:Δ——示值误差；Bp——绝缘电阻表指示器标称值；BR——标准高压高阻箱示值。

三、输入量的标准不确定度的评定

1.输入量Bp的不确定度u(Bp)的评定

输入量Bp的不确定度主要来源为读数误差。读数误差导致的不确定度u(Bp):由于绝缘电阻表的标尺是非线性的，其最大读数误差为±0.2%，可采用B类方法评定，按均匀分布考虑，k=

可靠性80%，自由度ν1=12

2.输入量BR的不确定度u(BR)的评定

输入量BR的不确定度主要来源为标准器ZX119-2、静电电压表和环境温度带来的误差。

(1)标准器ZX119—2带来的不确定度:采用B类方法评定。由于标准器ZX119-2在(0.01～1000)MΩ和(>1000～11111.10)MΩ的示值误差不同，因此必须对它进行分段评定。

绝缘电阻表操作规程

1.使用方法

1.1设定绝缘电阻下限报警值：按下所需量程键；

1.2将电源开关、测量开关和报警设定开关转置于“开”，观察表头，调节设定报警旋钮至所需设定的下限报警值，随后将所有开关置于“关”；

1.3按说明书接线要求进行接线，在电源开关处于“关”，测量开关处于“关”情况下，插上测试输出线，并接上被测件（注意：被测件必须与地绝缘），一般红色高端接于线圈或内部，黑色低端接于外壳；

1.4测绝缘电阻：将电源开关及测量开关置于“开”，记下测量数据。若测试数据小于报警设定值，则有声音报警，结论为不合格；

1.5把测量开关置于“关”，取下被测件；

1.6再次测量则重复1～5；

1.7测试结束，则关掉电源。

2.注意事项：

2.1此仪器为高阻测量仪，使用环境湿度不得大于80％，否则测量不准；

2.2本仪器测试输出端有500V高压输出，不能触碰；

2.3每次测量的产品必须放在绝缘板上；

2.4在按下“测量”开关时，带有红黑夹子的两条输出线； 2.5短接不应超过3S，否则容易损坏仪器；

2.6测量时，显示表最高出现1，说明绝缘电阻值已超出正在使用的量程档应换大量程档；

2.7若显示表出现小于0100值（不管小数点在什么位置），为了测量准确，应换小量程档。
