干挂石材施工工艺及方法

干挂石材施工工艺及方法

Prepared on 22 November 2020

干挂石材施工工艺及方法

一、劳动力及机具准备

1、主要劳动力：施工员、石材工、杂工等。

2、主要机具：冲击钻、手枪钻、云石机、磨光机、活动扳手、水平尺、铝合金靠尺、白线、钢卷尺、铁锤、扫帚、凿子、胶枪、壁纸刀、棉纱、小桶、铁锹、灰盆、钳子等。

二、材料准备

1、石材定货加工：按照设计确定的石材及石材样品对石材进行放样、定货加工。必须注意加工的质量，它关系到现场的施工质量。

2、石材进场检查：石材进场时必须按照设计要求的饰面石材规格、品种、颜色、花纹进行检查，石材质量必须满足设计要求。石材具有合格证和检验报告。检查合格后按照石材排板图对石材进行编号保存备用。

3、钢骨架：干挂石材使用的钢骨架主要材料8#镀锌槽钢，按照设计要求准备齐全，使用的钢材必须有合格证、检验报告，材质符合设计要求。

4、其他配件：根据设计要求选择好不锈钢挂件、挂件与骨架的固定螺栓，要求不锈钢挂件和螺栓具有合格证，不锈钢挂件具有受力的试验报告。并运至现场后及时检验、保存。

5、按照现场情况及设计要求准备好膨胀螺栓、填缝胶等辅助材料。

三、干挂石材施工工艺流程图

四、干挂石材操作方法

1、基层处理：

墙面基层表面用扫帚清扫干净，局部有影响骨架安装的凸出部分要剔凿干净。饰面基层、构造层的强度、密实度符合规范要求。根据装饰墙面的位置检查墙体，是否有局部剔凿，保证装饰厚度。

2、放控制线：

石材干挂施工前必须按照设计标高要求在墙体上弹出50mm水平控制线和每层石材标高线，并在墙上做上控制桩，拉白线控制墙体水平位置，控制和找平房间、墙面的规矩和方正。

3、根据石材分割图弹线，确定金属胀管安装位置或石材骨架的安装位置。 放线测量

预埋件安装

金属骨架安装

石材饰面板加工

石材饰面板安装

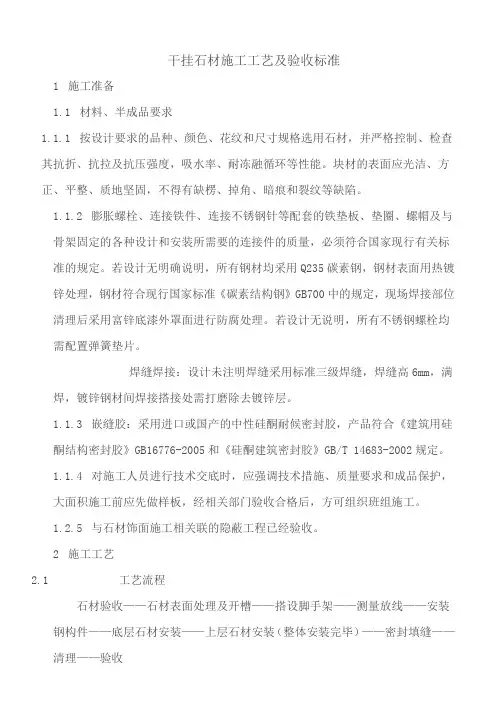

干挂石材施工工艺及验收标准

1 施工准备

1.1 材料、半成品要求

1.1.1 按设计要求的品种、颜色、花纹和尺寸规格选用石材，并严格控制、检查其抗折、抗拉及抗压强度，吸水率、耐冻融循环等性能。块材的表面应光洁、方正、平整、质地坚固，不得有缺楞、掉角、暗痕和裂纹等缺陷。

1.1.2 膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量，必须符合国家现行有关标准的规定。若设计无明确说明，所有钢材均采用Q235碳素钢，钢材表面用热镀锌处理，钢材符合现行国家标准《碳素结构钢》GB700中的规定，现场焊接部位清理后采用富锌底漆外罩面进行防腐处理。若设计无说明，所有不锈钢螺栓均需配置弹簧垫片。

焊缝焊接：设计未注明焊缝采用标准三级焊缝，焊缝高6mm，满焊，镀锌钢材间焊接搭接处需打磨除去镀锌层。

1.1.3 嵌缝胶：采用进口或国产的中性硅酮耐候密封胶，产品符合《建筑用硅酮结构密封胶》GB16776-2005和《硅酮建筑密封胶》GB/T 14683-2002规定。

1.1.4 对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护，大面积施工前应先做样板，经相关部门验收合格后，方可组织班组施工。

1.2.5 与石材饰面施工相关联的隐蔽工程已经验收。

2 施工工艺

2.1 工艺流程

石材验收——石材表面处理及开槽——搭设脚手架——测量放线——安装钢构件——底层石材安装——上层石材安装（整体安装完毕）——密封填缝——清理——验收 2.2 操作工艺

2.2.1 石材验收：材料进场要对每块石材进行验收，要认真检查材料的规格、型号是否正确，与料单是否相符，是否有破碎、缺楞、掉角、暗痕、裂纹、局部污染、表面洼坑、麻点、有无风化及进行边角垂直和平整度测量，对存有明显上述缺陷和隐伤的要挑出单独码放，不得使用。石材堆放地要夯实，垫10cm×10cm通长方木，让其高出地面8cm以上，方木上最好钉上橡胶条，让石材按75°立放斜靠在专用的钢架上，每块石材之间要用塑料薄膜隔开靠紧码放。

干挂石材施工工艺

范围

本工艺标准适用于工业与民用建筑工程的内、外饰面板干挂工艺。

该工艺是利用耐腐蚀的螺栓和耐腐蚀的柔性连接件，将大理石、花岗石等饰面石材干挂在建筑结构的外表面，石材与结构之间留出40～50mm的空腔。

用此工艺做成的饰面，在风力和地震力的作用下允许产生适量的变位，以吸收部分风力和地震力，而不致出现裂纹和脱落。当风力和地震力消失后，石材也随结构而复位。该工艺与传统的湿作业工艺比较，免除了灌浆工序，可缩短施工周期，减轻建筑物自重，提高抗震性能，更重要的是有效地防止灌浆中的盐碱等色素对石材的渗透污染，提高其装饰质量和观感效果。此外，由于季节性室外温差变化引起的外饰面胀缩变形，使饰面板可能脱落，这种工艺可有效地预防饰面板脱落伤人事故的发生。这种干挂饰面板安装工艺亦可与玻璃幕墙或大玻璃窗、金属饰面板安装工艺等配套应用。现国内不少大型公共建筑的石材内外饰面板安装工程采取干挂工艺日趋普遍。

施工准备

2.1 材料要求：

2.1.1 石材：根据设计要求，确定石材的品种、颜色、花纹和尺寸规格，并严格控制、检查其抗折。抗拉及抗压强度，吸水率、耐冻融循环等性能。

2.1.2 合成树脂胶粘剂：用于粘贴石材背面的柔性背衬材料，要求具有防水和耐老化性能。

2.1.3 玻璃纤维网格布：石材的背衬材料。

2.1.4 防水胶泥：用于密封连接件。

2.1.5 防污胶条：用于石材边缘防止污染。

2.1.6 嵌缝膏：用于嵌填石材接缝。

2.1.7 罩面涂料：用于大理石表面防风化、防污染。

2.1.8 膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量，必须符合要求。

2.2 主要机具：

2.1

台钻、无齿切割锯、冲击钻、手枪钻、力矩扳手、开口扳手、嵌缝枪、专用手推车、长卷尺、盒尺、锤子、各种形状的钢凿子、靠尺、铝制水平尺、方尺、多用刀、剪子、勾缝溜子。铅丝、弹线用的粉线包、墨斗、小白线、笤帚、铁锹、开刀、灰槽、灰桶、工具袋、手套、红铅笔等。

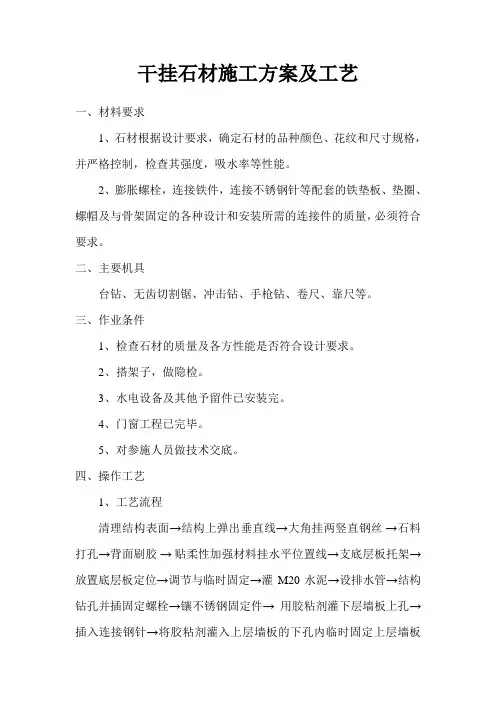

干挂石材施工方案及工艺

一、材料要求

1、石材根据设计要求，确定石材的品种颜色、花纹和尺寸规格，并严格控制，检查其强度，吸水率等性能。

2、膨胀螺栓，连接铁件，连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需的连接件的质量，必须符合要求。

二、主要机具

台钻、无齿切割锯、冲击钻、手枪钻、卷尺、靠尺等。

三、作业条件

1、检查石材的质量及各方性能是否符合设计要求。

2、搭架子，做隐检。

3、水电设备及其他予留件已安装完。

4、门窗工程已完毕。

5、对参施人员做技术交底。

四、操作工艺

1、工艺流程

清理结构表面→结构上弹出垂直线→大角挂两竖直钢丝 →石料打孔→背面刷胶 → 贴柔性加强材料挂水平位置线→支底层板托架→放置底层板定位→调节与临时固定→灌M20水泥→设排水管→结构钻孔并插固定螺栓→镶不锈钢固定件→ 用胶粘剂灌下层墙板上孔→插入连接钢针→将胶粘剂灌入上层墙板的下孔内临时固定上层墙板→钻孔插入膨胀螺栓→镶不锈钢固定件→镶顶层墙板

2、工地收货：由专人负责，发现有质量问题，及时处理，并负责现场的石材堆放。

3、石材准备：用比色法对石材的颜色进行挑选分类，安装在同一面的石材颜色应一致，按设计图纸及分块顺序将石材编号。

4、基层准备：清理预做饰面石材的结构表面，同时进行结构套方，规矩，弹出垂直线和水平线。并根据设计图纸和实际需要弹出安装石的位置线和分块线。

5、挂线：根据设计图纸要求，石材安装前要事先用经纬仪打击大角两个面的竖向控制线，最好弹在离大角20cm的位置上，以便随时检查垂直挂线的准确线，保证顺利安装，并在控制线的上下作出标记。

6、支底层饰面板托架，把预先安排好的支托按上平线支在将要安装的底层石板上面。支托要支承牢固，相互之间要连接好，也可和架子接在一起，支架安好后，顺支托方向钉铺通长的50mm厚木板，木板上口要在同一个水平面上，以保证石材上下面处在同一水平面上。
