jBPM开发入门指南

jBPM开发入门指南

jBPM开发入门指南

jBPM开发入门指南(1)

工作流虽然还在不成熟的发展阶段，甚至还没有一个公认的规范标准。但其应用

却已经在快速展开，这说明市场对工作流框架的需求是急迫而巨大的。

我们公司的后台短信管理系统涉及短信编发、领导层层审核等操作，这是一个比

较典型的工作流系统。过去我们用的工作流引擎是 shark ，然后在使用后发现

其过于庞大，后台数据库操作频繁而未进行优化，直接导致的后果就是前台操作

缓慢。于是经研究决定，将工作流引擎由 shark 换成 jBPM 。

jBPM 之前是一个开源软件，后加入 JBoss 组织。正好我们公司也是用 JBoss

的。不过 jBPM 并没有绑定在 JBOSS 上， Tomcat 等也可以使用它。

jBPM 的正处在不断发展中，做为开源软件的特点，其设计变化往往很大。所以

一些过去的资料可能已经不适用了。于是作者根据自己的使用经验，重新整理出

这份文档，以备学习参考。

注：本文使用的 jBPM 版本为 3.1.1

环境准备

1、安装JDK

所有 JAVA 开发第一个需要安装的，没什么好说的。记得把系统变量 JAVA_HOME

设上。

2、安装Ant

Ant 是使用 jBPM 必须的一个工具。 jBPM 中的很多操作都要用到 Ant 。

安装方法： （ 1 ）先下载： /dist/ant/binaries/ ，选一个

如： apache-ant-1.6.5-bin.zip 。

（ 2 ）解压到 D:\ant （当然其他目录也可以）。

（ 3 ）设置如下系统变量： ANT_HOME=d:\ant 。

（ 4 ）把 %ANT_HOME%\bin 加入到系统变量 PATH 中。

3、安装Eclipse

Eclipse 不是开发 jBPM 必须的工具，但它是对 jBPM 开发很有帮助的工具，特

别是 jBPM 提供了一个 Eclipse 插件用来辅助开发 jBPM 。关于 Eclipse 的安

JBPM4.4

JBPM4.4

JBPM4.4应用开发——入门篇

2010-10-27 20:38:24

标签：JBPM 工作流 工作流程 入门

原创作品，允许转载，转载时请务必以超链接形式标明文章 原始出处 、作者信息和本声明。否则将追究法律责任。/1931202/411612

首先简单说说JBPM——java Business Process

Management

（java 业务流程管理）

jBPM是一个框架、一堆开放的源代码。而非一套“应用程序”。

jBPM的流程引擎可以看做是一个java工程——若干java类、依赖库和配置文件；

使用和学习jBPM需要如下条件：

1.jBPM的流程定义和运行时的上下文需要被存储到关系型数据库中——可以是基于调试目的的内存数据库HSQLDB，也可以是真正的持久化数据库（MySql，Oracle，PostgreSql，Sybase等等）；

2.jBPM的流程设计一般都需要一个基于客户端的图形化流程设计器软件，当然在jBPM4版本以后可以支持在web上做流程设计（这要归功于Sigvio项目）

3.最终，基于jBPM开发出来的应用程序一般都会被部署到一台应用服务器中，以便服务于来自web的访问、监控和管理等。

注意：在jBPM4.3以后，几乎所有的准备工作（安装数据库，建表，安装应用服务器，安装图形化设计器插件等）jBPM软件包的发布者都帮我们做好了。只要通过Ant脚本“一键获取”所需要的jBPM4整套开发、运行和管理环境。

在安装jBPM之前首先要安装JDK和Ant。

快速开始--------------------------------------------------------

一、1.打开cmd命令控制台：进入到${jbpm.home}/install

2.运行脚本：ant demo.setup.tomcat 或 ant.demo.setup.jboss

JBPM指南(培训机构专用)

JBPM指南(培训机构专用)

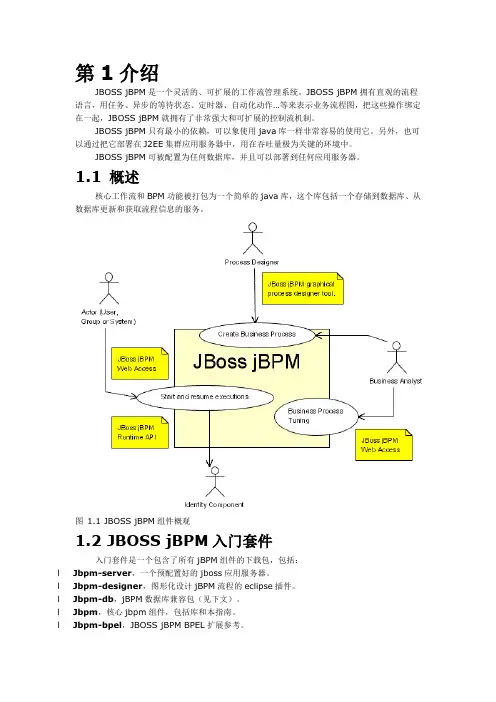

第1介绍

JBOSS jBPM是一个灵活的、可扩展的工作流管理系统。JBOSS jBPM拥有直观的流程语言，用任务、异步的等待状态、定时器、自动化动作…等来表示业务流程图，把这些操作绑定在一起，JBOSS jBPM就拥有了非常强大和可扩展的控制流机制。

JBOSS jBPM只有最小的依赖，可以象使用java库一样非常容易的使用它。另外，也可以通过把它部署在J2EE集群应用服务器中，用在吞吐量极为关键的环境中。

JBOSS jBPM可被配置为任何数据库，并且可以部署到任何应用服务器。

1.1 概述

核心工作流和BPM功能被打包为一个简单的java库，这个库包括一个存储到数据库、从数据库更新和获取流程信息的服务。

图 1.1 JBOSS jBPM组件概观

1.2 JBOSS jBPM入门套件

入门套件是一个包含了所有jBPM组件的下载包，包括：

l Jbpm-server，一个预配置好的jboss应用服务器。

l Jbpm-designer，图形化设计jBPM流程的eclipse插件。

l Jbpm-db，jBPM数据库兼容包（见下文）。

l Jbpm，核心jbpm组件，包括库和本指南。

l Jbpm-bpel，JBOSS jBPM BPEL扩展参考。 预配置好的JBOSS应用服务器安装了下列组件：

l 核心的jBPM组件，被打包为了一个服务档案。

l 一个包括jBPM库表的集成数据库：默认的hypersonic数据库包含了jBPM表，另外还包含一个流程。

l jBPM控制台web应用程序，可以由流程参与者使用，也可以由jBPM管理员使用。

l jBPM调度程序，用于定时器执行。调度程序在入门套件中被配置为一个servlet，这个servlet将产生一个线程来监视和执行定时器。

jbpm的入门1

jbpm的入门1

jbpm的入门1

这里使用的是mysql数据库

开发工具是eclipse

首先我们需要初始化话数据库

Java代码

1. package test.config;

2.

3. import org.jbpm.JbpmConfiguration;

4.

5. public class InitDB {

6.

7. public static void main(String[] args) {

8. InitDB initDB = new InitDB();

9. initDB.createJbpmDB();

10. }

11. //初始化JBPM的数据库表

12. public void createJbpmDB(){

13. JbpmConfiguration.getInstance().createSchema();

14. }

15. //删除JBPM的数据库表

16. public void dropJbpmDB(){

17. JbpmConfiguration.getInstance().dropSchema();

18. }

19.

20. }

相关的配置文件 可以在jbpm的程序包中找到

hibernate.cfg.xml要与你的数据库配置相匹配。

接下来我们绘制一个工作流，这里基本上用到jbpm的一个工作流绘制的插件。

我们绘制了一个简单的流程：

大体过程如下

起始状态--》任务1--》任务2--》结束

Java代码

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.
